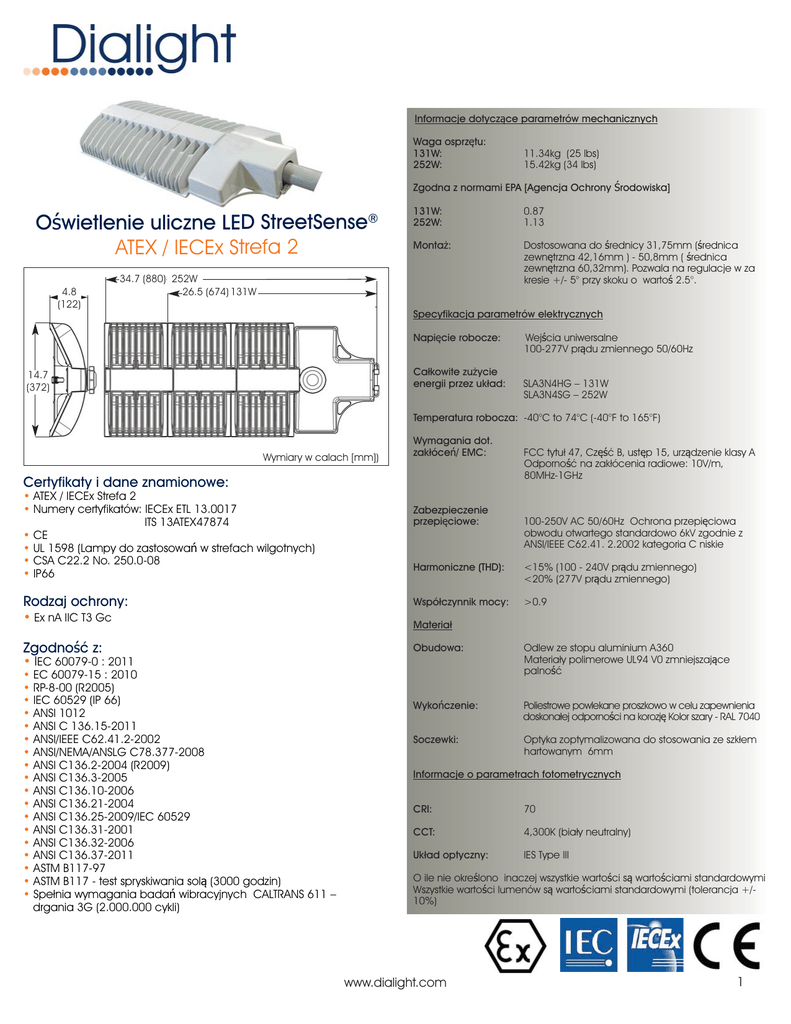

MDTFSLZONEIIX001POL_A_Dialight Street Light

Informacje dotyczące parametrów mechanicznych
Waga osprzętu:
131W:
252W:
11.34kg (25 lbs)
15.42kg (34 lbs)
Zgodna z normami EPA [Agencja Ochrony Środowiska]
Oświetlenie uliczne LED StreetSense®
ATEX / IECEx Strefa 2
4.8
(122)
131W:
252W:
0.87
1.13
Montaż:
Dostosowana do średnicy 31,75mm (średnica
zewnętrzna 42,16mm ) - 50,8mm ( średnica
zewnętrzna 60,32mm). Pozwala na regulacje w za
kresie +/- 5° przy skoku o wartoś 2.5°.
34.7 (880) 252W
26.5 (674) 131W
Specyfikacja parametrów elektrycznych
Napięcie robocze:
Całkowite zużycie
energii przez układ:
14.7
(372)
Wejścia uniwersalne
100-277V prądu zmiennego 50/60Hz
SLA3N4HG – 131W
SLA3N4SG – 252W
Temperatura robocza: -40°C to 74°C (-40°F to 165°F)
Wymiary w calach [mm])
Wymagania dot.
zakłóceń/ EMC:
Certyfikaty i dane znamionowe:
• ATEX / IECEx Strefa 2
• Numery certyfikatów: IECEx ETL 13.0017
ITS 13ATEX47874
• CE
• UL 1598 (Lampy do zastosowań w strefach wilgotnych)
• CSA C22.2 No. 250.0-08
• IP66
Rodzaj ochrony:
• Ex nA IIC T3 Gc
Zgodność z:
Zabezpieczenie
przepięciowe:
100-250V AC 50/60Hz Ochrona przepięciowa
obwodu otwartego standardowo 6kV zgodnie z
ANSI/IEEE C62.41. 2.2002 kategoria C niskie
Harmoniczne (THD):
<15% (100 - 240V prądu zmiennego)
<20% (277V prądu zmiennego)
Współczynnik mocy:
>0.9
Materiał
Obudowa:
Odlew ze stopu aluminium A360
Materiały polimerowe UL94 V0 zmniejszające
palność
Wykończenie:
Poliestrowe powlekane proszkowo w celu zapewnienia
doskonałej odporności na korozję Kolor szary - RAL 7040
Soczewki:
Optyka zoptymalizowana do stosowania ze szkłem
hartowanym 6mm
• IEC 60079-0 : 2011
• EC 60079-15 : 2010
• RP-8-00 (R2005)
• IEC 60529 (IP 66)
• ANSI 1012
• ANSI C 136.15-2011
• ANSI/IEEE C62.41.2-2002
• ANSI/NEMA/ANSLG C78.377-2008
• ANSI C136.2-2004 (R2009)
• ANSI C136.3-2005
• ANSI C136.10-2006
• ANSI C136.21-2004
• ANSI C136.25-2009/IEC 60529
• ANSI C136.31-2001
• ANSI C136.32-2006
• ANSI C136.37-2011
• ASTM B117-97
• ASTM B117 - test spryskiwania solą (3000 godzin)
• Spełnia wymagania badań wibracyjnych CALTRANS 611 –
drgania 3G (2.000.000 cykli)
FCC tytuł 47, Część B, ustęp 15, urządzenie klasy A
Odporność na zakłócenia radiowe: 10V/m,
80MHz-1GHz
Informacje o parametrach fotometrycznych
CRI:
70
CCT:
4,300K (biały neutralny)
Układ optyczny:
IES Type III
O ile nie określono inaczej wszystkie wartości są wartościami standardowymi
Wszystkie wartości lumenów są wartościami standardowymi (tolerancja +/10%)
www.dialight.com
1
Oświetlenie uliczne StreetSense® LED
Informacje dotyczące zamówień
Początkowa wartość
strumienia świetlnego
Całkowite zużycie energii przez układ
Lumeny/Wat
Ocena BUG [ocena
lśnienia)
SLA3N4HG
10,900
131
83
B2U1G2
SLA3N4SG
20,250
252
80
B3U1G3
Numer części
Uwaga: W celu uzyskania opcji o innej mocy, innego rozkładu światła IES, kolorach i zakresach temperatury należy skontaktować się z producentem.
Dane pomiarowe - światła IES Typ III
Krzywa rozkładu natężenia światła (cd)
Wykres ISO-lini światłości
131 Watt
Przelicznik
Wysokość
stopokanmontażu
deli
10’ (3.0m)
9
15’ (4.6m)
4
20’ (6.1m)
2.25
25’ (7.6m)
1.44
30’ (9.1m)
1
35’ (10.7m)
0.735
40’ (12.7m)
0.563
45’ (13.4m)
0.444
50’ (15.2m)
0.36
Wysokość montażu - 30’ (9,1 m)
- Miejsce montażu lampy
Odstępy między poszczególnymi kratkami są równe wysokości montażu w stopach (metrach).
na przykład: Wysokość montażu 40’ (12,2m) = każda kratka ma 40’ (12,2m), 30’ (9.1m) Wysokość montażu = każda kratka ma30’ (9.1m) Wskazane wartości dotyczą urządzeń emitujących
światło białe zimne i białe neutralne, w przypadku urządzeń emitujących światło białe ciepłe należy pomnożyć wartość Fc [stopokandeli] lub lx [natężenia oświetlenia] przez 82
252 Watt
Przelicznik
Wysokość
stopokanmontażu
deli
Wysokość montażu - 40’ (12,1m)
10’ (3.0m)
16.000
15’ (4.6m)
7.111
20’ (6.1m)
4.000
25’ (7.6m)
2.560
30’ (9.1m)
1.778
35’ (10.7m)
1.306
40’ (12.7m)
1.000
45’ (13.4m)
0.790
50’ (15.2m)
0.640
-Miejsce montażu lampy
Odstępy między poszczególnymi kratkami są równe wysokości montażu w stopach (metrach).
na przykład: Wysokość montażu 40’ (12,2m) = każda kratka ma 40’ (12,2m), 30’ (9.1m) Wysokość montażu = każda kratka ma30’ (9.1m) Wskazane wartości dotyczą urządzeń emitujących
światło białe zimne i białe neutralne, w przypadku urządzeń emitujących światło białe ciepłe należy pomnożyć wartość Fc [stopokandeli] lub lx [natężenia oświetlenia] przez 82
Dialight zastrzega sobie prawo do zmian w dowolnym czasie w celu dostarczenia możliwie najlepszej wersji produktu. Najbardziej aktualna anglojęzyczna wersja tego dokumentu
będzie dostępna w każdej chwili pod adresem: www.dialight.com/Assets/Brochures_And_Catalogs/Illumination/MDTFSLZONEIIX001POL.pdf
Oświadczenie gwarancyjne: ZA WYJĄTKIEM GWARANCJI WYRAŹNIE OKREŚLONEJ W NINIEJSZYM DOKUMENCIE, DIALIGHT WYŁĄCZA WSZELKIE INNE GWARANCJE, WYRAŹNE LUB DOMNIEMANE, W TYM MIĘDZY INNYMI GWARANCJE POKUPNOŚCI, PRZYDATNOŚCI DO OKREŚLONEGO CELU, GWARANCJE WŁASNOŚCI ORAZ
NIENARUSZENIA.
