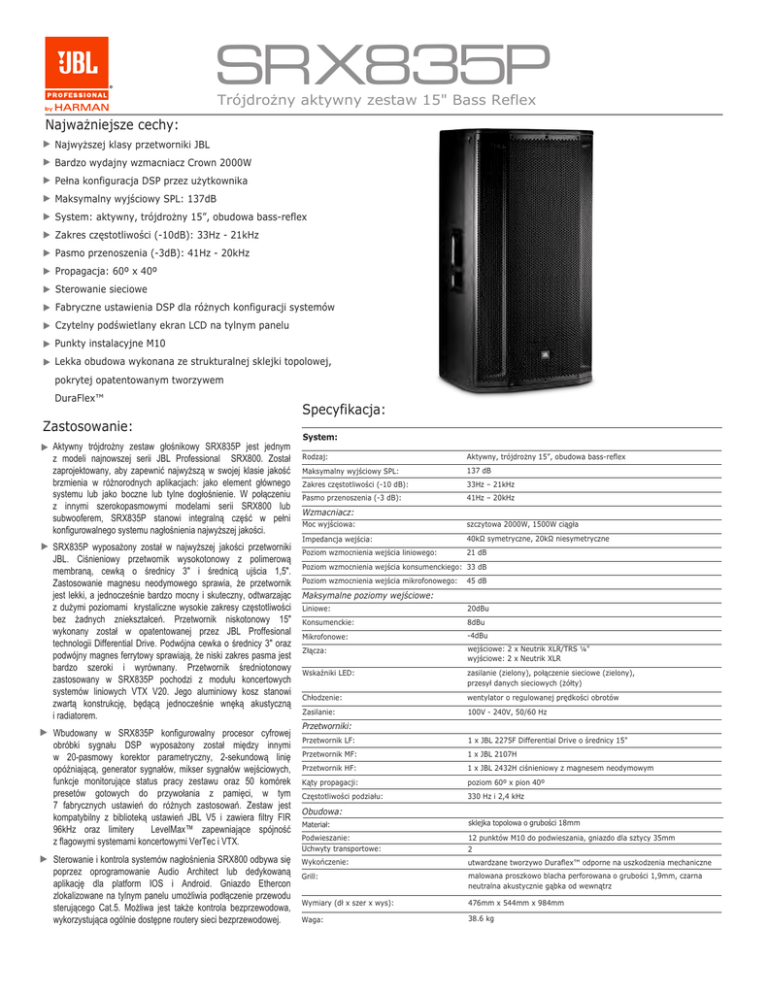

SRX835P
Trójdrożny aktywny zestaw 15" Bass Reflex
Najważniejsze cechy:
Najwyższej klasy przetworniki JBL
Bardzo wydajny wzmacniacz Crown 2000W
Pełna konfiguracja DSP przez użytkownika
Maksymalny wyjściowy SPL: 137dB
System: aktywny, trójdrożny 15”, obudowa bass-reflex
Zakres częstotliwości (-10dB): 33Hz - 21kHz
Pasmo przenoszenia (-3dB): 41Hz - 20kHz
Propagacja: 60º x 40º
Sterowanie sieciowe
Fabryczne ustawienia DSP dla różnych konfiguracji systemów
Czytelny podświetlany ekran LCD na tylnym panelu
Punkty instalacyjne M10
Lekka obudowa wykonana ze strukturalnej sklejki topolowej,
pokrytej opatentowanym tworzywem
DuraFlex™
Zastosowanie:
Aktywny trójdrożny zestaw głośnikowy SRX835P jest jednym
z modeli najnowszej serii JBL Professional SRX800. Został
zaprojektowany, aby zapewnić najwyższą w swojej klasie jakość
brzmienia w różnorodnych aplikacjach: jako element głównego
systemu lub jako boczne lub tylne dogłośnienie. W połączeniu
z innymi szerokopasmowymi modelami serii SRX800 lub
subwooferem, SRX835P stanowi integralną część w pełni
konfigurowalnego systemu nagłośnienia najwyższej jakości.
SRX835P wyposażony został w najwyższej jakości przetworniki
JBL. Ciśnieniowy przetwornik wysokotonowy z polimerową
membraną, cewką o średnicy 3" i średnicą ujścia 1,5".
Zastosowanie magnesu neodymowego sprawia, że przetwornik
jest lekki, a jednocześnie bardzo mocny i skuteczny, odtwarzając
z dużymi poziomami krystaliczne wysokie zakresy częstotliwości
bez żadnych zniekształceń. Przetwornik niskotonowy 15"
wykonany został w opatentowanej przez JBL Proffesional
technologii Differential Drive. Podwójna cewka o średnicy 3" oraz
podwójny magnes ferrytowy sprawiają, że niski zakres pasma jest
bardzo szeroki i wyrównany. Przetwornik średniotonowy
zastosowany w SRX835P pochodzi z modułu koncertowych
systemów liniowych VTX V20. Jego aluminiowy kosz stanowi
zwartą konstrukcję, będącą jednocześnie wnęką akustyczną
i radiatorem.
Wbudowany w SRX835P konfigurowalny procesor cyfrowej
obróbki sygnału DSP wyposażony został między innymi
w 20-pasmowy korektor parametryczny, 2-sekundową linię
opóźniającą, generator sygnałów, mikser sygnałów wejściowych,
funkcje monitorujące status pracy zestawu oraz 50 komórek
presetów gotowych do przywołania z pamięci, w tym
7 fabrycznych ustawień do różnych zastosowań. Zestaw jest
kompatybilny z biblioteką ustawień JBL V5 i zawiera filtry FIR
96kHz oraz limitery
LevelMax™ zapewniające spójność
z flagowymi systemami koncertowymi VerTec i VTX.
Sterowanie i kontrola systemów nagłośnienia SRX800 odbywa się
poprzez oprogramowanie Audio Architect lub dedykowaną
aplikację dla platform IOS i Android. Gniazdo Ethercon
zlokalizowane na tylnym panelu umożliwia podłączenie przewodu
sterującego Cat.5. Możliwa jest także kontrola bezprzewodowa,
wykorzystująca ogólnie dostępne routery sieci bezprzewodowej.
Specyfikacja:
System:
Rodzaj:
Aktywny, trójdrożny 15”, obudowa bass-reflex
Maksymalny wyjściowy SPL:
137 dB
Zakres częstotliwości (-10 dB):
33Hz – 21kHz
Pasmo przenoszenia (-3 dB):
41Hz – 20kHz
Wzmacniacz:
Moc wyjściowa:
szczytowa 2000W, 1500W ciągła
Impedancja wejścia:
40kΩ symetryczne, 20kΩ niesymetryczne
Poziom wzmocnienia wejścia liniowego:
21 dB
Poziom wzmocnienia wejścia konsumenckiego: 33 dB
Poziom wzmocnienia wejścia mikrofonowego:
45 dB
Maksymalne poziomy wejściowe:
Liniowe:
20dBu
Konsumenckie:
8dBu
Mikrofonowe:
-4dBu
Złącza:
wejściowe: 2 x Neutrik XLR/TRS ¼"
wyjściowe: 2 x Neutrik XLR
Wskaźniki LED:
zasilanie (zielony), połączenie sieciowe (zielony),
przesył danych sieciowych (żółty)
Chłodzenie:
wentylator o regulowanej prędkości obrotów
Zasilanie:
100V - 240V, 50/60 Hz
Przetworniki:
Przetwornik LF:
1 x JBL 2275F Differential Drive o średnicy 15"
Przetwornik MF:
1 x JBL 2107H
Przetwornik HF:
1 x JBL 2432H ciśnieniowy z magnesem neodymowym
Kąty propagacji:
poziom 60º x pion 40º
Częstotliwości podziału:
330 Hz i 2,4 kHz
Obudowa:
Materiał:
sklejka topolowa o grubości 18mm
Podwieszanie:
Uchwyty transportowe:
12 punktów M10 do podwieszania, gniazdo dla sztycy 35mm
2
Wykończenie:
utwardzane tworzywo Duraflex™ odporne na uszkodzenia mechaniczne
Grill:
malowana proszkowo blacha perforowana o grubości 1,9mm, czarna
neutralna akustycznie gąbka od wewnątrz
Wymiary (dł x szer x wys):
476mm x 544mm x 984mm
Waga:
38.6 kg
JBL SRX835P Trójdrożny aktywny zestaw 15" bass-reflex
Pasmo przenoszenia (mowa)
115
115
105
105
SPL (dB)
SPL (dB)
Pasmo przenoszenia (zestaw frontowy)
95
85
95
85
75
20
100
1000
10000
Częstotliwość (Hz)
75
20
20000
100
1000
10000
Częstotliwość (Hz)
Ustawienia Subwoofer/Górka
SRX 812/815
Normal
SRX 818
Kardioida 80Hz
SRX Sub
SRX Góra
SRX 828
Kardioida 80Hz
60Hz HiPass
60Hz
80Hz HiPass
100Hz HiPass
100Hz
80Hz
80Hz HiPass
SRX Sub
Kardioida 80Hz*
Kardioida 80Hz*
60Hz Sub
60Hz HiPass
Cardioid 60hz*
Kardioida 60Hz*
60Hz Sub
60Hz
Inne
60Hz HiPass
SRX Sub
SRX Sub
60Hz LoPass
80Hz Sub
80Hz LoPass
80Hz Sub
80Hz LoPass
Suby
100Hz
120Hz
100Hz Sub
100Hz LoPass
100Hz Sub
100Hz LoPass
120Hz Sub
120Hz LoPass
120Hz HiPass
120Hz
Kardioida 60Hz*
SRX Góra
Kardioida 80Hz*
100Hz HiPass
100Hz
80Hz HiPass
60Hz Sub
SRX Sub
Sub Crossover
Kardioida 80Hz*
Kardioida 60Hz*
SRX Góra
Sub Crossover
80Hz HiPass
80Hz
SRX Sub
Górka 120Hz
Górka 100Hz
Sub Crossover
60Hz HiPass
60Hz
Kardioida 80Hz*
Kardioida 60Hz
80Hz
SRX Sub
SRX Sub
Kardioida 80Hz*
Górka 80Hz
Sub Crossover
SRX Góra
Kardioida 60Hz
Normal
Górka 60Hz
SRX 835
120Hz Sub
120Hz LoPass
* Ustawienie z kardioidą wybrane tylko w subwooferze skierowanym do tyłu. W dwóch subwooferach skierowanych do przodu należy wybrać ustawienie prawidłowej dla górki częstotliwości
podziału, na przykład 60Hz lub 80Hz.
120Hz HiPass
120Hz
20000
JBL SRX835P Trójdrożny aktywny zestaw 15" bass-reflex
Schemat blokowy
JBL SRX835P Trójdrożny aktywny zestaw 15" bass-reflex
9.70
Wymiary
6.83
21.00
14.25
R1.14
14.27
38.74 38.52
2.01
R.90
R90.14
17.96
21.40
30.00°
18.00
11.37
18.74
15.63
25°
10.13
1.73
35.10
9.45
15.00
1.71
7.13
