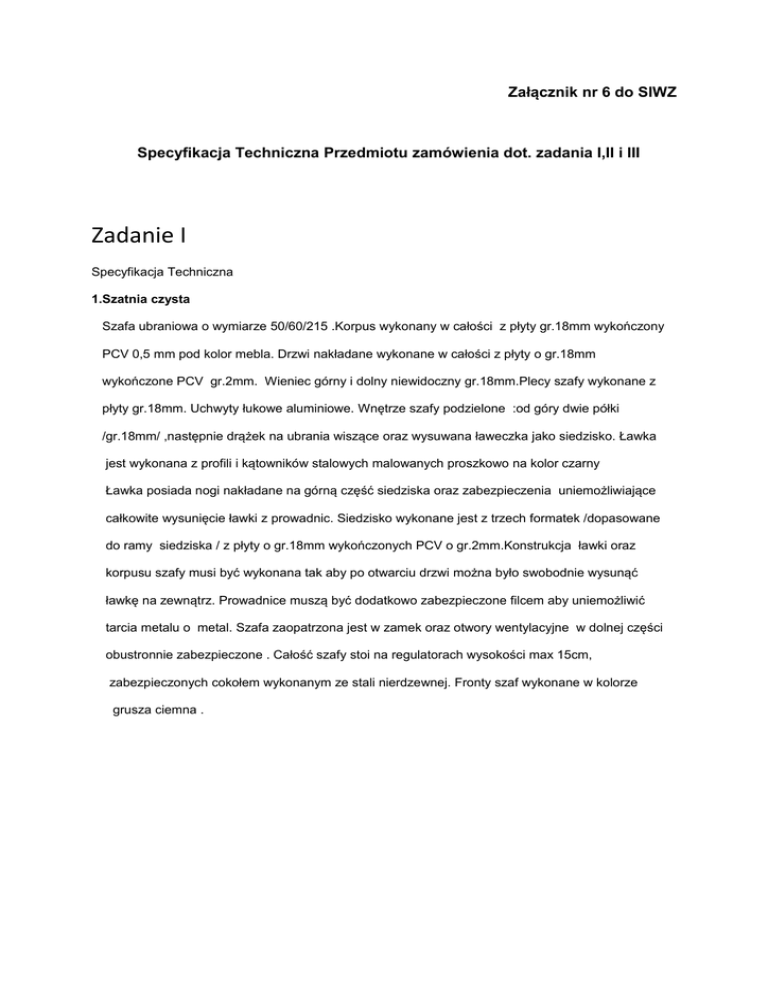

Załącznik nr 6 do SIWZ
Specyfikacja Techniczna Przedmiotu zamówienia dot. zadania I,II i III
Zadanie I
Specyfikacja Techniczna
1.Szatnia czysta
Szafa ubraniowa o wymiarze 50/60/215 .Korpus wykonany w całości z płyty gr.18mm wykończony
PCV 0,5 mm pod kolor mebla. Drzwi nakładane wykonane w całości z płyty o gr.18mm
wykończone PCV gr.2mm. Wieniec górny i dolny niewidoczny gr.18mm.Plecy szafy wykonane z
płyty gr.18mm. Uchwyty łukowe aluminiowe. Wnętrze szafy podzielone :od góry dwie półki
/gr.18mm/ ,następnie drążek na ubrania wiszące oraz wysuwana ławeczka jako siedzisko. Ławka
jest wykonana z profili i kątowników stalowych malowanych proszkowo na kolor czarny
Ławka posiada nogi nakładane na górną część siedziska oraz zabezpieczenia uniemożliwiające
całkowite wysunięcie ławki z prowadnic. Siedzisko wykonane jest z trzech formatek /dopasowane
do ramy siedziska / z płyty o gr.18mm wykończonych PCV o gr.2mm.Konstrukcja ławki oraz
korpusu szafy musi być wykonana tak aby po otwarciu drzwi można było swobodnie wysunąć
ławkę na zewnątrz. Prowadnice muszą być dodatkowo zabezpieczone filcem aby uniemożliwić
tarcia metalu o metal. Szafa zaopatrzona jest w zamek oraz otwory wentylacyjne w dolnej części
obustronnie zabezpieczone . Całość szafy stoi na regulatorach wysokości max 15cm,
zabezpieczonych cokołem wykonanym ze stali nierdzewnej. Fronty szaf wykonane w kolorze
grusza ciemna .
2.Pokoje wypoczynkowe
Łóżko – 205/90/45 konstrukcja z płyty 28mm wykończona PCV 2mm wyposażony w materac
sprężynowy wysokości ok 15cm jednostronnie pikowany materiał obiciowy przynajmniej
70%bawełna z przekładką tapicerowaną pianka poliuretanową T25-25 mm o zwiększonej
sprężystości. Podłoga główna ,podłoga pod materac oraz przegrody pionowe pomiędzy szafkami
wykonane z płyty o gr. 18mm wykończone PCV 0,5mm . Każde łóżko podzielone jest na trzy komory
w których będzie możliwość przechowywania trzech niezależnych kompletów pościeli .Komory
zamykane drzwiczkami opuszczonymi w dół na zamek. Wszystkie elementy łóżka wykonane w płycie
kolor grusza czerwona wykończone PCV pod kolor płyty.
Szafka 60/60/75 korpusy wykonane w płycie 18mm w kolorze grusza ciemna. Fronty szafek 18mm
Pod kolor mebla wykończone PCV pod kolor mebla o gr0,5mm . Szafka posiada trzy komory ,
każda z nich zamykana drzwiami z zamkiem. Plecy szafki wykonane w płycie gr.18mm kolor grusza
ciemna.
Fotel – wykonany na bazie sklejki i pianki .Stelaż malowany proszkowo na kolor aluminium
zakończony ruchomymi stopkami. Fotel powinien być tapicerowany tapicerką o parametrach
technicznych:
-odporność na ścieranie 100 000 cykli Martindale
-tkanina wodoodporna
-odporna na światło 5
-gęstość 650g/m2
-odporna na produkty chemiczne /np. olej/
-odporna na niskie temperatury.
Atesty
-atest na tudnozapalność
-atest na wytrzymałość
Narożnik na wymiar – wykonany na bazie sklejki i pianki .Narożnik powinien być z możliwością
rozkładania ,przygotowaną do spania. Tapicerka powinna posiadać odpowiednie parametry
techniczne - odporność na ścieranie nie mniejsze niż 50 cykli Martindale, tkanina łatwa w
utrzymaniu czystości .
Wybrany Wykonawca przed realizacją przedstawi Zamawiającemu wzornik tkanin wraz z atestami.
Kolorystyka do uzgodnienia z Zamawiającym.
Szafa ubraniowa o wymiarze 60/42 ( tylko pokoje praktykantów) .Korpus wykonany w całości z płyty
gr.18mm wykończony PCV 0,5 mm w kolorze Platinium. Fronty szaf wykonane w kolorze grusza
ciemna .
Stolik 70/70/65 blat stolika wykonany z płyty o gr. 28mm w kolorze grusza ciemna wykończony PCV
pod kolor mebla gr. 2mm.Stolik powinien posiadać cztery nogi fi 50 w kolorze aluminium .
Wieszak naścienny 80/25 wykonany z płyty grusza ciemna gr. 18mm wykończony PCV 0,5mm .Na
płycie winny być zamontowane trzy metalowe trójramienne wieszaki haczykowe.
Wymagania ogólne dotyczące mebli:
- Połączenia płyt za pomocą mimośród
- Zamki do szaf i szuflad patentowe
- Zawiasy Blum lub równoważne
- Uchwyty aluminiowe anodowane
- Płyta wiórowa laminowana o klasie higienicznej E-1
- Kolor do uzgodnienia z Zamawiającym (może ulec zmianie).
- Przed wykonaniem mebli Wykonawca przedstawi Zamawiającemu
próbki płyt o wymiarze 50/50 z jednym bokiem oklejonym PCV , po jednej z każdego
koloru.
Zamawiajacy zaleca aby wykonawcy dokonali wizji lokalnej oraz pomiarów na żywo
stwierdzających zgodność wszystkich ujętych parametrów mebli.
3.Meble metalowe
Szatnia brudna
Rama boksu z przeznaczeniem dla dwóch osób o wymiarach całkowitych długości 120cm, szerokości
60cm, wysokości 215cm wykonana z kątowników stalowych o wymiarach 45x45x4mm. Drzwi
dwuskrzydłowe z kątownika 35x35x4, zamykane na zamek z wkładką. Ramy boków klatki oraz jej
zadaszenie uzupełnione przyspawaną siatką zgrzewaną o średnicy pręta 3mm i oczkiem
20mmx20mm. Wnętrze boksu przedzielone siatką .Półki wykonane w całości z kątownika 35x35x4 i
siatki zgrzewanej o średnicy pręta 3mm i oczkiem 20mmx20mm . Wieszak na ubrania wykonany z
rury o średnicy 25mm montowany do boków. Półki w odległości 40 cm od góry i dołu boksu. Boksy na
regulowanych stopkach. Całość ocynkowana.
Regały na węże strażackie
Regały montowane do ściany w postaci ram na profilach stalowych zamkniętych 50x30x2mm,
Wymiary całkowite ramy to; długości 200cm, głębokość 42cm, wysokość 180cm. Całość ocynkowana.
Ławki metalowo-drewniane na garaż (wg rysunku)
Regały standardowe metalowe otwarte o wymiarach 200/90/40 oraz 200/90/60.
Zadanie II
1. Elektryczna
przewoźna profesjonalna maszyna do mycia węży strażackich z
podwoziem oraz wózkiem moczącym
Rodzaj węży 1x do A 110 mm, łącznik Ø180
Napęd: zasilanie trójfazowe z przełącznikiem w osobnej suchej oprawie, kabel min.
2,5 m z wtyczką 16 A
wózek ze zintegrowanym odpływem pojemność od 4 do 8 węży (ok. 280 l)
Wymiary z wózkiem nie mogą przekraczać 1020 x 570 x 1270 mm
-1sztuka
2. Elektryczny
stół warsztatowy do taśmowania węży tłoczonych i ssawnych z
dodatkową prowadnicą drutu.
Wykonany z blach stalowych z drewnianym blatem z drewna bukowego
Obsługuje łączniki o średnicach od 34 do 110 mm
Napięcie zasilania 400V w dostawie zestaw narzędzi do drutowania ,drut 1,4mm i
1,8mm po 20 kg,
-1sztuka
3.
Elektryczna zwijarka do węży długość zwijanego węża 40m, średnica 110mm
Napięcie zasilania 400V
Tarcza zwojowa wykonana z aluminium, przycisk stop start z automatycznym
wyłącznikiem.
-1sztuka
Zadanie III
1.
Pojazd typu ATV z homologacją na samochód inny dwuosobowy o pojemności min.
550cc kolor czerwień strażacka posiadający znamiona pojazdu uprzywilejowanego w
postaci sygnałów świetlnych niebieskich błyskowych i sygnałów dźwiękowych o
zmiennym tonie,
Parametry techniczne nie gorsze niż:
Typ silnika: Jednocylindrowy, chłodzony cieczą, 4-suwowy silnik z 4 zaworami
Pojemność skokowa: min 550 cm3
Smarowanie: Mokra miska olejowa
Wtrysk paliwa
Starter elektryczny
Automatyczna skrzynia biegów z paskiem klinowym i możliwością hamowania
silnikiem, H/L/N/R/P
2WD/4WD/z blokowanym dyferencjałem
Przeniesienie napędu: Wał
Zawieszenie przód: Niezależne, dwuramienne, 5 pozycji ustawienia amortyzatora,
Zawieszenie tył: Niezależne, dwuramienne, 5 pozycji ustawienia amortyzatora,
Hamulce przód: Podwójne, hydrauliczne tarczowe
Hamulce tył: Podwójne, hydrauliczne tarczowe
Prześwit min 250mm
Obciążenie bagażnika przód: min 45kg
Obciążenie bagażnika tył: min 85kg
Dodatkowe wyposażenie:
A. Wyciągarka zamontowana w pojeździe o parametrach technicznych nie gorszych
niż:
Siła uciągu -2500 lbs. (1134 kgs)
Prędkość zwijania liny bez obciążenia -5.5 m/min
Prędkość zwijania liny przy pełnym obciążeniu -1.5 m/min
Silnik* -12V DC, 0.9 hp (0.7 kW) ,
Sterownik -mini przełącznik umieszczony na kierownicy pojazdu
Przekładnia -metalowa planetarna, 3-stopniowa
Przekładnia -przełożenie 154:1
Hamulec bębnowy
Lina stalowa cynkowana, długość 15m, średnica 5mm
*Silnik przeznaczony do współpracy z instalacją prądu stałego o napięciu 12V.
B. Hak holowniczy –kula zamontowany w pojeździe
C. Kufry tył z oparciem dla pasażera zamontowany na pojeździe
D. Osłony zamontowane w pojeździe
Osłony przednich i tylnych wahaczy , osłony kierownicy
osłona ramy i podstopni
Śruby i uszy montażowe
E. Łańcuchy na cztery koła
F. Przyczepa bagażowa z burtami
do przewozu wyżej opisanego pojazdu z zaczepem kulowym, współpracująca z
hakiem holowniczym zamontowanym w pojeździe, przyczepa musi posiadać
wzmocniony ruchomy najazd (tylna burta). Wymiary przyczepy: przyczepa
jednocześnie musi przewieźć pojazd, zamiatarkę i pług.
Parametry technicznych nie gorszysz niż:
Dopuszczalna masa całkowita: max 750 kg
Ładowność min 530 kg
Przestrzeń ładunkowa: min 260x130 cm
G. Pług
Pług montowany do podwozia, podnoszenie za pomocą wyciągarki. Trwała powłoka
malowana proszkowo. Szerokość pracy min 135cm, 5 trybów położeń, wymienny
lemiesz w komplecie guma zabezpieczająca, zabezpieczenie przeciwuderzeniowe i 2 x
ślizg wraz z płytą montażową.
H. Zamiatarka wraz z płytą montażową.
Wyposażona w wymienną obrotową szczotkę zamontowaną na specjalnej ramie
mocowanej do podwozia QUADA. Urządzenie posiada min 5,5-konny silnik benzynowy
w celu zapewnienia wystarczającej mocy. Szczotka o szerokość
min 1,35m.
Konstrukcja zapewnia pełną regulacje pracy prosto w lewo ,prawo (3 kąty pracy). W
komplecie dwie szczotki nylonowa i nylonowo-metalowa.
Opisane powyżej urządzenia mają być fabrycznie nowe.
