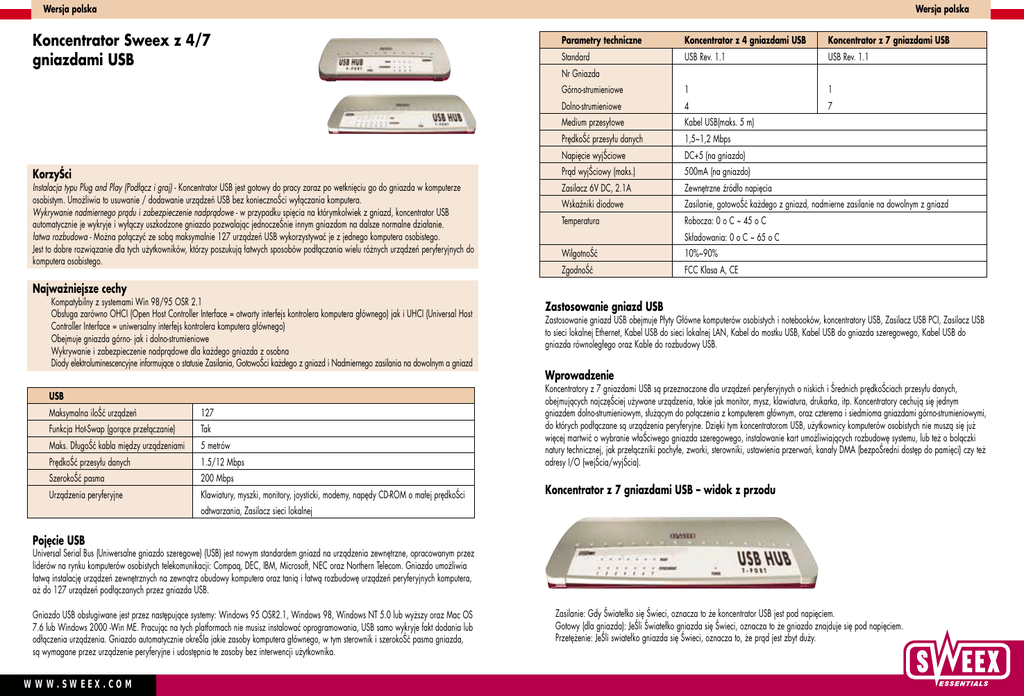

Koncentrator Sweex z 4/7 gniazdami USB

Wersja polska
Wersja polska
Koncentrator Sweex z 4/7
gniazdami USB
Parametry techniczne
Koncentrator z 4 gniazdami USB
Koncentrator z 7 gniazdami USB
Standard
USB Rev. 1.1
USB Rev. 1.1
Nr Gniazda
Górno-strumieniowe
1
1
Dolno-strumieniowe
4
7
Medium przesyłowe
Kabel USB(maks. 5 m)
PrędkoŚć przesyłu danych
1,5~1,2 Mbps
Napięcie wyjŚciowe
DC+5 (na gniazdo)
KorzyŚci
Prąd wyjŚciowy (maks.)
500mA (na gniazdo)
Instalacja typu Plug and Play (Podłącz i graj) - Koncentrator USB jest gotowy do pracy zaraz po wetknięciu go do gniazda w komputerze
osobistym. Umożliwia to usuwanie / dodawanie urządzeń USB bez koniecznoŚci wyłączania komputera.
Wykrywanie nadmiernego prądu i zabezpieczenie nadprądowe - w przypadku spięcia na którymkolwiek z gniazd, koncentrator USB
automatycznie je wykryje i wyłączy uszkodzone gniazdo pozwalając jednoczeŚnie innym gniazdom na dalsze normalne działanie.
łatwa rozbudowa - Można połączyć ze sobą maksymalnie 127 urządzeń USB wykorzystywać je z jednego komputera osobistego.
Jest to dobre rozwiązanie dla tych użytkowników, którzy poszukują łatwych sposobów podłączania wielu różnych urządzeń peryferyjnych do
komputera osobistego.
Zasilacz 6V DC, 2.1A
Zewnętrzne źródło napięcia
Wskaźniki diodowe
Zasilanie, gotowoŚć każdego z gniazd, nadmierne zasilanie na dowolnym z gniazd
Temperatura
Robocza: 0 o C ~ 45 o C
Składowania: 0 o C ~ 65 o C
WilgotnoŚć
10%~90%
ZgodnoŚć
FCC Klasa A, CE
Najważniejsze cechy
• Kompatybilny z systemami Win 98/95 OSR 2.1
• Obsługa zarówno OHCI (Open Host Controller Interface = otwarty interfejs kontrolera komputera głównego) jak i UHCI (Universal Host
Controller Interface = uniwersalny interfejs kontrolera komputera głównego)
• Obejmuje gniazda górno- jak i dolno-strumieniowe
• Wykrywanie i zabezpieczenie nadprądowe dla każdego gniazda z osobna
• Diody elektroluminescencyjne informujące o statusie Zasilania, GotowoŚci każdego z gniazd i Nadmiernego zasilania na dowolnym a gniazd
Zastosowanie gniazd USB
Zastosowanie gniazd USB obejmuje Płyty Główne komputerów osobistych i notebooków, koncentratory USB, Zasilacz USB PCI, Zasilacz USB
to sieci lokalnej Ethernet, Kabel USB do sieci lokalnej LAN, Kabel do mostku USB, Kabel USB do gniazda szeregowego, Kabel USB do
gniazda równoległego oraz Kable do rozbudowy USB.
Wprowadzenie
USB
Maksymalna iloŚć urządzeń
127
Funkcja Hot-Swap (gorące przełączanie)
Tak
Maks. DługoŚć kabla między urządzeniami
5 metrów
PrędkoŚć przesyłu danych
1.5/12 Mbps
SzerokoŚć pasma
200 Mbps
Urządzenia peryferyjne
Klawiatury, myszki, monitory, joysticki, modemy, napędy CD-ROM o małej prędkoŚci
Koncentratory z 7 gniazdami USB są przeznaczone dla urządzeń peryferyjnych o niskich i Średnich prędkoŚciach przesyłu danych,
obejmujących najczęŚciej używane urządzenia, takie jak monitor, mysz, klawiatura, drukarka, itp. Koncentratory cechują się jednym
gniazdem dolno-strumieniowym, służącym do połączenia z komputerem głównym, oraz czterema i siedmioma gniazdami górno-strumieniowymi,
do których podłączane są urządzenia peryferyjne. Dzięki tym koncentratorom USB, użytkownicy komputerów osobistych nie muszą się już
więcej martwić o wybranie właŚciwego gniazda szeregowego, instalowanie kart umożliwiających rozbudowę systemu, lub też o bolączki
natury technicznej, jak przełączniki pochyłe, zworki, sterowniki, ustawienia przerwań, kanały DMA (bezpoŚredni dostęp do pamięci) czy też
adresy I/O (wejŚcia/wyjŚcia).
Koncentrator z 7 gniazdami USB – widok z przodu
odtwarzania, Zasilacz sieci lokalnej
Pojęcie USB
Universal Serial Bus (Uniwersalne gniazdo szeregowe) (USB) jest nowym standardem gniazd na urządzenia zewnętrzne, opracowanym przez
liderów na rynku komputerów osobistych telekomunikacji: Compaq, DEC, IBM, Microsoft, NEC oraz Northern Telecom. Gniazdo umożliwia
łatwą instalację urządzeń zewnętrznych na zewnątrz obudowy komputera oraz tanią i łatwą rozbudowę urządzeń peryferyjnych komputera,
aż do 127 urządzeń podłączanych przez gniazda USB.
Gniazdo USB obsługiwane jest przez następujące systemy: Windows 95 OSR2.1, Windows 98, Windows NT 5.0 lub wyższy oraz Mac OS
7.6 lub Windows 2000 -Win ME. Pracując na tych platformach nie musisz instalować oprogramowania, USB samo wykryje fakt dodania lub
odłączenia urządzenia. Gniazdo automatycznie okreŚla jakie zasoby komputera głównego, w tym sterownik i szerokoŚć pasma gniazda,
są wymagane przez urządzenie peryferyjne i udostępnia te zasoby bez interwencji użytkownika.
W W W. S W E E X . C O M
• Zasilanie: Gdy Światełko się Świeci, oznacza to że koncentrator USB jest pod napięciem.
• Gotowy (dla gniazda): JeŚli Światełko gniazda się Świeci, oznacza to że gniazdo znajduje się pod napięciem.
• Przetężenie: JeŚli swiatełko gniazda się Świeci, oznacza to, że prąd jest zbyt duży.
Wersja polska
Koncentrator z 4 gniazdami USB – widok z przodu
• Zasilanie: Gdy dioda elektroluminescencyjna jest zapalona, oznacza to, że EP-1004P jest pod napięciem.
• Gotowy (dla gniazda): JeŚli dioda elektroluminescencyjna jest zapalona, oznacza to że gniazdo pracuje jest gotowe do pracy.
• Przetężenie: JeŚli dioda elektroluminescencyjna jest zapalona, oznacza to, że prąd jest zbyt duży.
Zastosowanie
Speaker
Monitor
Joystick
5m
Host (PC)
5m
5m
USB HUB
5m
Telephone
5m
5m
USB HUB
Electronic Pen
5m
5m
5m
Modem
Keyboard
Widok z tyłu
• Górno-strumieniowoŚć: gniazdo służy do połączenia, przy pomocy złącza typu B kabla USB, z komputerem stacjonarnym / notebookiem.
• Gniazdo dolnostrumieniowe: gniazdo służy do podłączenia innych urządzeń peryferyjnych USB nisko-strumieniowych, jak klawiatura,
monitor, modem, głoŚnik, joystick, itp.
• Gniazdo zasilacza prądu zmiennego: Do tego gniazda podłącz wtyczkę zasilacza prądu stałego.
