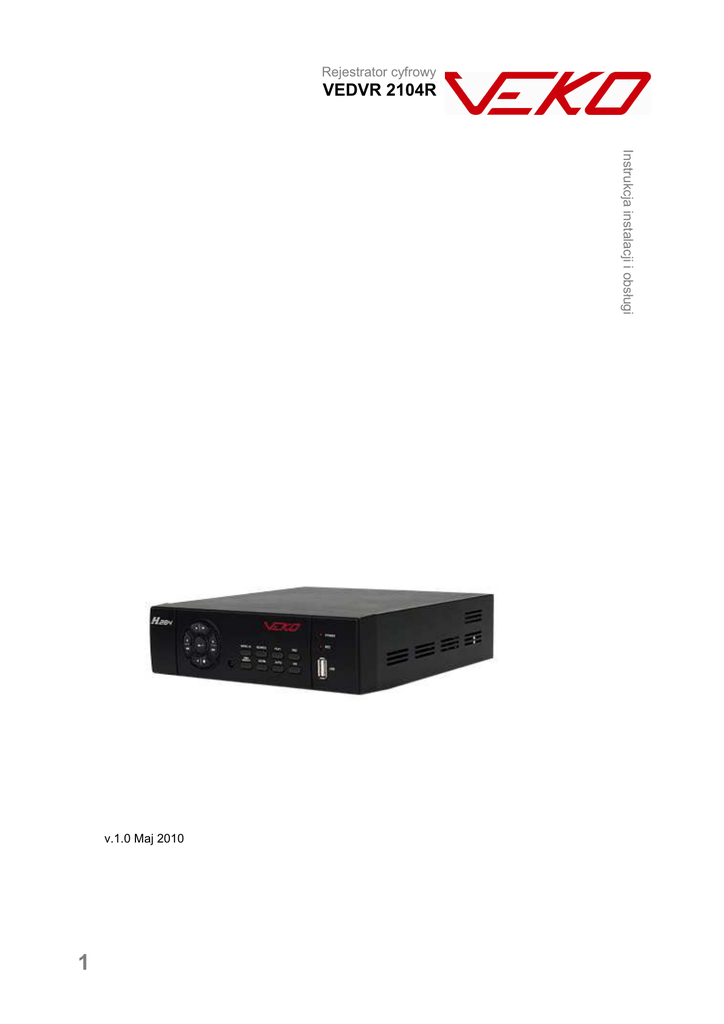

Rejestrator cyfrowy
VEDVR 2104R
Instrukcja instalacji i obsługi
v.1.0 Maj 2010
1
Rejestrator cyfrowy
VEDVR 2104R
SPIS TREŚCI
1
Funkcjonalność ........................................................................................................................... 5
2
Zawartość pudełka ..................................................................................................................... 6
3
Opis przycisków i gniazd połączeniowych.................................................................................. 7
3.1
Panel przedni rejestratora ...................................................................................................... 7
3.2
Panel tylni rejestratora ........................................................................................................... 7
3.2.
Panel tylni rejestratora ........................................................................................................... 8
3.3
Pilot zdalny IR ........................................................................................................................ 8
3.4
Mysz komputerowa USB ...................................................................................................... 10
3.5
Ikony graficzne menu OSD .................................................................................................. 10
3.7
Tryb odtwarzania - PLAYBACK ........................................................................................... 12
3.8
Kontrola kamer PTZ ............................................................................................................. 13
4
Konfiguracja Rejestratora ......................................................................................................... 15
4.1
Instalacja dysków twardych HDD ......................................................................................... 16
4.2
MAIN MENU – Ustawienia w menu głównym ...................................................................... 17
4.3
Ustawienia nagrywania – REOCRD SETUP ....................................................................... 18
4.4
Ustawienia zdarzeń – EVENT SETUP................................................................................. 19
4.4.1 Ustawienia Wideo-detekcji - MOTION SETUP ................................................................ 20
4.4.2 Ustawienia czujników – SENSOR SETUP ...................................................................... 21
4.5
Ustawienia harmonogramu – SCHEDULE SETUP ............................................................. 21
4.6
Ustawienia kamery – CAMERA SETUP .............................................................................. 22
4.7
Ustawienia uŜytkowników – ACCOUNT SETUP ................................................................. 22
4.8
Ustawienia sieci – NETWORK SETUP ................................................................................ 23
4.9
Ustawienia portu RS485 i konfiguracja kamer PTZ – RS485 & PTZ SETUP ...................... 24
4.10
Konfiguracja systemu – SYSTEM SETUP ........................................................................... 24
4.10.1
Ustawienia wyświetlania - DISPLAY SETUP .............................................................. 25
4.10.2
Ustawienia daty & czasu – DATE & TIME SETUP ..................................................... 25
4.10.3
Ustawienia wyjść alarmowych i wbudowanego brzęczyka – BUZZER & RELAY
SETUP 26
4.10.4
Ustawienia monitora SPOT – SPOT SETUP .............................................................. 26
4.11
Narzędzia systemowe – UTILITY SETUP ........................................................................... 27
4.12
Informacje o systemie - DIAGNOSTIC ................................................................................ 27
5
Wyszukiwanie nagrań - SEARCH ............................................................................................ 29
5.1
Wyszukiwanie po zdarzeniach – EVENT SEARCH ............................................................. 29
5.2
Wyszukiwanie po czasie – TIME SEARCH ......................................................................... 30
6
Archiwizacja nagrań - BACKUP ............................................................................................... 30
7
Specyfikacja techniczna rejestratora ........................................................................................ 31
2
Rejestrator cyfrowy
VEDVR 2104R
Instrukcja instalacji
3
Rejestrator cyfrowy
VEDVR 2104R
Zanim przystąpisz do uŜytkowania urządzenia, przeczytaj całą instrukcję oraz zwróć
uwagę na ostrzeŜenia niej zawarte. Zachowaj tą instrukcję razem z dowodem
zakupu, na wypadek napraw serwisowych i gwarancyjnych. Przy wypakowywaniu
zwróć uwagę, czy urządzenie nie jest uszkodzone lub czy nie brakuje przy nim
jakichś części. JeŜeli urządzenie ma widoczne uszkodzenie lub brak przy nim jakichś
elementów, NIE INSTALUJ I NIE URUCHAMIAJ URZĄDZENIA. Skontaktuj się ze
sprzedawcą.
UWAGA
RYZYKO PORAśENIA
PRĄDEM ELEKTRYCZNYM.
NIE OTWIERAĆ
UWAGA: ABY ZREDUKOWAĆ RYZYKO PORAśENIA
PRĄDEM ELEKTRYCZNYM NIE OTWIERAJ POKRYWY
ZEWNĘTRZNEJ. W RAZIE BŁĘDNEGO DZIAŁANIA ODDAJ
URZĄDZENIE DO AUTORYZOWANEGO SERWISU
UWAGA
PAMIĘTAJ O OCHRONIE
PRZECIWPRZEPIĘCIOWEJ
Rejestratory cyfrowe CCTV jako elementy w znacznym stopniu naraŜone na
uszkodzenia spowodowane wyładowaniami atmosferycznymi lub/i innego typu
przepięciami, powinny być zabezpieczone dodatkowymi elementami ochrony
przepięciowej. W kwestii doboru ww. urządzeń zapraszamy do konsultacji z
Działem Technicznym: [email protected]
UśYTKOWNICY SYSTEMU SĄ ODPOWIEDZIALNI ZA SPRAWDZENIE ORAZ
ZAPOZNANIE SIĘ ZE WSZYTSKIMI REGULACJAMI PRAWNYMI DOTYCZACYMI
MONITORINGU ORAZ ZEZWOLEŃ NA NAGRANIA VIDEO ORAZ AUDIO.
PRODUCENT NIE ODPOWIADA ZA NADUśYCIA ZWIĄZANE Z UśYTKOWANIEM
SPRZĘTU
ABY UCHRONIĆ SIĘ OD RYZYKA PORAśENIA PRĄDEM LUB POśARU NIE
WYSTAWIAJ URZĄDZENIA NA DESZCZ, NIE UśYWAJ W ŚRODOWISKACH
WILGOTNYCH ORAZ UNIIKAJ WSTRZĄSÓW I UDERZEŃ
NIE UMIESZCZAJ śADNYCH PRZEDMIOTÓW PRZY WENTYLATORZE PODCZAS
JEGO PRACY
4
Rejestrator cyfrowy
VEDVR 2104R
- Najnowsza kompresja wideo H.264, pozwalająca na efektywny zapis i pracę
w sieci
1 Funkcjonalność
- Graficzny interfejs uŜytkownika
- Kontrola urządzenia: panel przedni, mysz USB, pilot IR, sieć komputerowa
- Urządzenie pracujące w standardzie triplex, pozwalając jednocześnie na
podgląd na Ŝywo, rejestracje wideo, archiwizacje nagrań i pracę sieci
- Archiwizacja na pamięci flash USB
- Praca w sieci pozwalająca na podgląd, odtwarzanie, archiwizacje materiału
wideo z maksymalnie 4 kanałów, jak teŜ zdalną konfigurację systemu
- Rejestracja kanału audio
- Wybór stref i czułości wideo detekcji indywidualnie dla kaŜdej kamery
- Sterowanie zdalne z poziomu pilota IR
- Sygnalizacja zdarzeń na adres E-MAIL
- Zawansowane zarządzanie kamerami PTZ
- Obsługa protokołów sieciowych: TCP/IP, DHCP, DDNS
- System automatycznego kontynuowania zapisu po zaniku zasilania
- Wielo językowe menu OSD: Polski, Angielski, Rosyjski, Hiszpański, Francuski,
Turecki, Niemiecki, Włoski, Portugalski
5
Rejestrator cyfrowy
VEDVR 2104R
2 Zawartość pudełka
1. Rejestrator
2. Pakiet oprogramowania i
instrukcji na płycie CD
6
3. Instrukcja uŜytkownika
5. Kabel zasilający
6. Zasilacz
8. Kabel sygnałowy SATA
9. Śruby montaŜowe
4. Pilot IR
7. Baterie do pilota
Rejestrator cyfrowy
VEDVR 2104R
3 Opis przycisków i gniazd połączeniowych
3.1
Panel przedni rejestratora
3.2
Panel tylni rejestratora
Przycisk / Kontrolka
Opis
Wyjście z wyświetlanych opcji menu i funkcji na ekranie głównym
Wejście w tryb archiwizacji
Wejście w tryb odtwarzania, przyciskami Góra/Dół wybierz opcje
Wciśnij Enter by wybrać
Wejście w tryb „obraz w obrazie”, przyciskami Góra/Dół wybierz opcje
Wł. / Wył. Zoom cyfrowy x2
Przyciskiem ENTER zmieniaj kanały
Wł. Trybu AUTO, by przełączać kanały
Wciśnij MENU by anulować tryb sekwencji
1
ESC/ BACKUP
2
SEARCH
3
PIP
4
ZOOM
5
AUTO
6
LED DISPLAY - REC
Kontrolka nagrywania – gdy zapis jest wykonywany - miga
7
LED DISPLAY- POWER
Kontrolka zasilania – gdy rejestrator jest włączony – świeci
8
USB 2.0
Port USB 2.0 do podłączenie myszy USB, bądź pamięci archiwum USB
9
REC
Włącz / Wyłącz – nagrywanie
10
PLAY
Przejście w tryb odtwarzania
11
MENU/ PAUSE ( MENU/ )
Wejście w menu ustawień, lub pauza w trybie odtwarzania
12
IR SENSOR
Odbiornik podczerwieni pilota IR
Przycisk kierunkowy w prawo
Przewijanie na przód podczas odtwarzania
2x, 4x, 8x, 16x, 32x, 64x.
Przycisk kierunkowy w górę
Przewijanie w zwolnionym tempie na przód
1/2x, 1/4x, 1/8x, 1/16x.
KURSOR W PRAWO
13
BUTTON / FAST(
/ )
KURSOR W GÓRĘ
14
15
BUTTON/ SLOW ( /
)
KURSOR W DÓŁ
BUTTON/ STOP ( /
Przycisk kierunkowy w dół
Przerwij odtwarzanie
)
KURSOR W LEWO
16
17
BUTTON/ REWIND ( /
ENTER/ MODE (
)
)
Przycisk kierunkowy w lewo
Przewijanie w tył podczas odtwarzania
2x, 4x, 8x, 16x, 32x, 64x.
Przełączanie trybu podziału ekranu i pełnego wyświetlania obrazu z kamery
7
Rejestrator cyfrowy
VEDVR 2104R
3.2.
Panel tylni rejestratora
Gniazda / Przełączniki
1
2
3
4
5
6
MAIN MONITOR
VIDEO IN
AUDIO IN
NTSC／PAL SWITCH
LAN
VGA
7
EXTERNAL I/O
8
9
AUDIO OUT
SPOT MONITOR
10
DC 12V
3.3
Opis
Wyjście BNC do podłączenia monitora głównego
4x Wejścia BNC do podłączenia kamer
Wejście RCA do podłączenia źródła dźwięku AUDIO LINE-IN
Przełącznik standardu pracy z sygnałem telewizyjnym PAL / NTSC
Port RJ-45 karty sieciowej rejestratora
Wyjście VGA monitora głównego (opcja)
Listwa zaciskowa Wejść / Wyjść alarmowych i sygnału RS485
Schemat połączeń poniŜej
Wyjście RCA do podłączenia odbiornika dźwięku AUDIO LINE-OUT
Wyjście BNC do podłączenia monitora pomocniczego SPOT
Gniazdo podłączenia zasilania 12V DC (dedykowany zasilacz w
komplecie)
Pilot zdalny IR
Pilot IR – Definicja przycisków
Aktywuj / Dezaktywuj kontroler
○,1 LOCK
,2
STATUS
PokaŜ status pracy rejestratora
○
Włącz / Wyłącz nagrywanie
○,3 REC
Włącz / Wyłącz stop-klatkę
○,4 FREEZE
Wejście w tryb „obraz w obrazie”, przyciskami Góra/Dół wybierz opcje
○,5 PIP
Włącz / Wyłącz wyświetlanie informacji na ekranie
○,6 OSD
Wł. / Wył. Zoom cyfrowy x2
○,7 ZOOM
Przyciskiem ENTER zmieniaj kanały
Wejście w menu ustawień, lub pauza w trybie odtwarzania
○,8 MENU/
Przycisk kierunkowy w górę
Przewijanie w zwolnionym tempie na przód
○,9 /
1/2x, 1/4x, 1/8x, 1/16x.
Wyjście z wyświetlanych opcji menu i funkcji na ekranie głównym
○,10 ESC
8
Rejestrator cyfrowy
VEDVR 2104R
/
○,12 ENTER/ MODE
○,13
/
○,14 PLAY
○,15 /
○,16 SEARCH
○,17 IRIS +
○,18 ZOOM +
○,19 FOCUS +
○,20 AUTO
○,21 IRIS ○,22 ZOOM ○,23 FOCUS ○,24 COPY
○,25 Przyciski
numeryczne
○,26 MUTE
○,27
○,31 PRESET
○,32 TOUR
○,33 PTZ
Przycisk kierunkowy w lewo
Przewijanie w tył podczas odtwarzania
2x, 4x, 8x, 16x, 32x, 64x.
Przełączanie trybu podziału ekranu i pełnego wyświetlania obrazu z kamery
Przycisk kierunkowy w prawo
Przewijanie na przód podczas odtwarzania
2x, 4x, 8x, 16x, 32x, 64x.
Przejście w tryb odtwarzania / wywoływanie presetów
Przycisk kierunkowy w dół
Przerwij odtwarzanie
Wejście w tryb odtwarzania, przyciskami Góra/Dół wybierz opcje
PTZ Przesłona - Otwarcie
PTZ ZbliŜanie
PTZ Ostrość +.
Wł. Trybu AUTO, by przełączać kanały
Wciśnij MENU by anulować tryb sekwencji
PTZ Przesłona – Zamknięcie
PTZ Oddalanie
PTZ Ostrość -.
Wejście w tryb kopiowania/archiwizacji
○,11
Wybór kamery do podglądu, wprowadzanie cyfr
Włączanie / Wyłączanie podsłuchu dźwięku AUDIO na Ŝywo
Przełączenie w tryb podziału QUAD 2x2
Zarządzanie presetami kamer PTZ
Wprowadź sekw. ‘PRESET’ + ‘cyfra dziesiątek’ + ‘cyfra jedności’ by zapisać preset
Wprowadź sekw. ‘PLAY’ + ‘cyfra dziesiątek’ + ‘cyfra jedności’ by wczytać preset
Aktywacja tury kamery PTZ
Włącz / Wyłacz tryb kontroli PTZ
9
Rejestrator cyfrowy
VEDVR 2104R
3.4
Mysz komputerowa USB
Rejestrator moŜna kontrolować za pomocą myszy komputerowej podłączonej do
rejestratora przez port USB 2.0 znajdującym się na panelu przednim rejestratora.
Dedykowana mysz powinna posiadać 2 przyciski.
Podgląd na Ŝywo
Podgląd pełnoekranowy wybranego kanału
Przełączanie w tryb podglądu wielo-kamerowego
Poruszanie się po MENU głównym rejestratora
Wejście do MENU
Wybierz / Enter / Wejdź
3.5
WskaŜ kursorem myszy Ŝądaną kamerę i
podwójnym kliknięciem lewego przycisku
zatwierdź ją
Podwójne kliknięcie na polu podglądanej
kamery
Kliknięcie prawym przyciskiem myszy
Kliknięcie lewego przycisku
Ikony graficzne menu OSD
Menu konfiguracji. Wybraniu tej opcji pojawią się kolejne pod menu
Menu Główne
Wyszukiwanie
Archiwizacja
Kontrola PTZ
Włącz / Wyłącz nagrywanie
Odtwarzanie
Menu wyświetlania. Dostępne poniŜsze pod menu
Stop klatka obrazu w trybie podglądu na Ŝywo
Tryb wyświetlania PIP (obraz w obrazie)
Zoom cyfrowy x2
Tryb sekwencyjnego przełączania kamer
Aktywacja / dezaktywacja przycisków kontrolera
Pełny podgląd kamerowy, wtó®ne kliknięcie przełącza na kolejny kanał
Wyświetlanie kamer w trybie QUAD 2x2
10
Rejestrator cyfrowy
VEDVR 2104R
Nagrywanie jest włączone
Podsłuch kanału 1 AUDIO jest włączony (MUTE)
Ikony funkcyjno informacyjne menu OSD
Podsłuch AUDIO wyłączony
Wzbudzona wideo-detekcja danej kamery
Wzbudzone wejście alarmowe danej kamery
Brak obrazu na danym kanale wideo
Wykryto urządzenie podłączone do portu USB
Nawiązano połączenie sieciowe
Nagrywanie czasowe jest aktywne
Czerwony zegar: nagrywanie zostało włączone i prowadzi zapis
Biały: nagrywanie jest włączone, ale zapis nie został jeszcze
rozpoczęty.
Automatyczna sekwencja przełączania kamer jest włączona
2X
Włączony zoom cyfrowy x2
Wyświetlany obraz jest wstrzymany funkcją stop-Klatka
Blokada przycisków 3.6 kontrolera jest włączona
Włączony został tryb kontroli kamerami PTZ
11
Rejestrator cyfrowy
VEDVR 2104R
3.7
Tryb odtwarzania - PLAYBACK
Panel nawigacyjny odtwarzania
Wciśnij「
/
」aby przewijać wstecz
Dostępne prędkości : 2x, 4x, 8x, 16x, 32x, 64x
Wcisnij「
/
」aby przewijać w przód
Dostępne prędkości : 2x, 4x, 8x, 16x, 32x, 64x
Wciśnij「PLAY」/ 「」aby włączać i wstrzymywać odtwarzanie
「 /
」 Odtwarzanie materiału w zwolnionym tempie
Dostępne prędkości : 1/2x, 1/4x, 1/8x, 1/16x
「 / 」 Przerywanie odtwarzania i powrót do podglądu na Ŝywo
Dostępne prędkości : 1/2x, 1/4x, 1/8x, 1/16x
Odtwarzanie kanał po kanale
Wyświetl w trybie pełnoekranowym
Wyświetl w trybie podziału QUAD 2x2
12
Rejestrator cyfrowy
VEDVR 2104R
Kontrola kamer PTZ
Panel kontrolny PTZ
/ SLOW
/
/
/
ZOOM +
ZOOM FOCUS +
FOCUS IRIS +
IRIS TOUR
PRESET + NUMBER
PLAY + NUMBER
Przycisk ZOOM
Przycisk PIP
Przycisk FREEZE
3.8
Podnieś PTZ
Opuść PTZ
Obróć w lewo PTZ
Obróć w prawo PTZ
PTZ ZbliŜenie
PTZ Oddalenie
PTZ Ostrość +
PTZ Ostrość PTZ Otwieranie przesłony.
PTZ Zamykanie przesłony
Aktywacja tury kamery PTZ
Wprowadź sekw. ‘PRESET’ + ‘cyfra dziesiątek’ + ‘cyfra jedności’ by
zapisać preset
Wprowadź sekw. ‘PLAY’ + ‘cyfra dziesiątek’ + ‘cyfra jedności’ by wczytać
preset
Zapis aktualnego połoŜenia kamery, jako poz. końcowej skanowania
poziomego
Zapis aktualnego połoŜenia kamery, jako poz. początkowej
skanowania poziomego
Aktywacja skanowania poziomego
13
Rejestrator cyfrowy
VEDVR 2104R
Funkcje dodatkowe panelu PTZ – mysz USB
Wyjście z trybu kontroli pTZ
Wprowadź wartość presetu (1~64)
Wczytaj preset określony powyŜej
Zapisz aktualną pozycję kamery jako preset z numerem
wprowadzonym powyŜej
[TURA] Kliknij by uruchomić wykonywanie tury kamery PTZ
Zapis aktualnego połoŜenia kamery, jako poz.
początkowej
Aktywacja skanowania poziomego
Zapis
aktualnego połoŜenia kamery,
jako
poz.
Przyciski kierunkowe obrotu kamery PTZ
Sterowanie przybliŜeniem
Regulacja ostrości
Poziom otwarcia przesłony
PoniŜej funkcje wspierane przez niektóre modele kamer PTZ
AUX 1. [AUTO] ＋「1」
AUX 2. [AUTO] ＋「2」
AUX 3. [AUTO] ＋「3」
AUX 4. [AUTO] ＋「4」
AUX 5. [AUTO] ＋「5」
AUX 6. [AUTO] ＋「6」
AUX 7. [AUTO] ＋「7」
AUX 8. [AUTO] ＋「1」
[Backup] Przycisk aktywacji spersonalizowanej funkcji
14
końcowej
Rejestrator cyfrowy
VEDVR 2104R
4 Konfiguracja Rejestratora
15
Rejestrator cyfrowy
VEDVR 2104R
4.1
Instalacja dysków twardych HDD
Lista dedykowanych dysków HDD:
Pojemność
1000GB (1TB)
750GB
500GB
320GB
Producent
SeaGate
SeaGate
SeaGate
SeaGate
Model
ST31000340SV
ST3750330SV
ST3500320SV
ST3320410SV
UWAGA!!!
Urządzenie moŜe wykazywać niestabilność nagrywania przy zastosowaniu dysków
niereferencyjnych W sprawie kompatybilności pozostałych modeli HDD prosimy o
kontakt z dystrybutorem.
1) Odkręć śruby mocujące i zdejmij maskownice rejestratora VEDVR 2104S.
2)
3) Przykręć dysk twardy HDD do maskownicy, tak jak to przedstawia rysunek poniŜej i podłącz
przewody: zasilający i sygnałowy SATA
16
Rejestrator cyfrowy
VEDVR 2104R
MAIN MENU – Ustawienia w menu głównym
4.2
By wejść do menu głównego rejestratora, naleŜy wprowadzić domyślne hasło
administrator: “123456”. Hasło to moŜna zmienić, co będzie opisane w późniejszym
rozdziale.
Nawigacja w polu wprowadzania hasła
Przełączaj pomiędzy duŜymi i małymi literami
/
Przełączaj pomiędzy cyframi i znakami specjalnymi, a literami
Wciśnij by anulować wprowadzanie hasła i wrócić do wyboru
uŜytkownika
Kasuje ostatni wprowadzony znak
Zatwierdza wprowadzone hasło i poddaje je weryfikacji przez system,
jeśli będzie poprawne menu zostanie udostępnione
17
Rejestrator cyfrowy
VEDVR 2104R
4.3
Ustawienia nagrywania – REOCRD SETUP
Opcja
HDD FULL
Opis
Wybierz reakcję systemu w przypadku zapełnienia dysku HDD:
[Stop]：Przerywa nagrywanie
[Overwrite]：Płynnie nadpisuje najstarsze dane nowymi
Schedule - Record Normal
Schedule – Record Motion
Schedule – Record Sensor
Pre-Alarm Record
Audio Record
Video Preservation
Quality & Frame Rate
Setup…
18
Włącz / Wyłącz zapis ciągły wg harmonogramu
Włącz / Wyłącz zapis z wideo detekcji w/g harmonogramu
Włącz / Wyłącz zapis z alarmów w/g harmonogramu
Włącz / Wyłącz funkcję nagrywania z PRE-alarmu (materiał moŜe
być zapamiętany nawet do 10sek przed zdarzeniem)
Włącz / Wyłącz zapis AUDIO
Określ limit czasowy, jak długo nagrania mogą być przechowywane
na dysku (dni / godziny)
Podmenu pozwalające określić jakość i płynność rejestracji w trybie
zapisu ciągłego (NORMAL) jak teŜ raz w przypadku
wzbudzenia alarmu (EVENT) – rozdzielczość RESOLUTION
Rejestrator cyfrowy
VEDVR 2104R
4.4
Ustawienia zdarzeń – EVENT SETUP
Opcja
Alarm Duration (Sekundy)
Opis
Ustaw czas podtrzymywania alarmu (róŜne od 0)
Motion Setup
Wejście w podmenu ustawień wideo detekcji
Sensor Setup
Wejście w podmenu ustawień czujników alarmowych
19
Rejestrator cyfrowy
VEDVR 2104R
4.4.1 Ustawienia Wideo-detekcji - MOTION SETUP
Opcje
Motion Detection
Motion Popup
1
2
3
4
Aktywuj funkcję wideodetekcji
Aktywuj alarmowanie o wideo detekcji, poprzez wyświetlenie kamery
wzbudzonej na ekranie
Wybierz numer wejścia wideo, które chcesz dalej konfigurować
Selected Channel Turn
Zaznacz kamerę, jeŜeli ma być kamerą pracującą w wideodetekcji
Object Size
Określ minimalny rozmiar obiektu, który ma być uznany za intruza
Sensitivity
Określ czułość wideodetekcji
Motion Area Setup
20
Opis
Otwórz I określ strefę wideodetekcji
Rejestrator cyfrowy
VEDVR 2104R
4.4.2 Ustawienia czujników – SENSOR SETUP
Opcja
Sensor Detection
Sensor Popup
opis
Zaznacz by aktywować czujniki
Aktywuj alarmowanie o aktywności czujników, poprzez wyświetlenie
kamery na ekranie skojarzonej z czujnikiem
Sensor Polarity
Polaryzacja wejść alarmowych:
Low Polarity (NO)：niska polaryzacja, załączenie na skutek
połączenia obwodu
High Polarity (NO)：wysoka polaryzacja, załączenie na skutek
zerwania obwodu
Off：Wyłączony wejście alarmowe nieaktywne
4.5
Ustawienia harmonogramu – SCHEDULE SETUP
Opcja
Page
Holiday Setup
View Event Setup
Wybierz
stronę,
na
Opis
której przygotowane
zostaną
reguły
harmonogramu
Ustawienia okresu wakacyjnego (maks 50 dni)
Ustawienia dla poszczególnych trybów pracy (ciągły, wideo-detekcja,
wejścia alarmowe)
21
Rejestrator cyfrowy
VEDVR 2104R
4.6
Ustawienia kamery – CAMERA SETUP
Opcja
1
2
3
Opis
4
Mask
Brightness
Contrast
Saturation
Hue
Name
Volume
Zakładki konfiguracja dla kaŜdej z kamer
Włącz / Wyłącza maskowanie danej kamery
Regulacja jasności
Regulacja kontrastu
Regulacja nasycenia
Regulacja parametru HUE (tylko standard NTSC)
Nazwa kamer
Określ poziom wzmocnienia dźwięku dla kanału audio przypisanego
do kamery (kanał 1)
UWAGA!!! – Opcja maskowania kamer dotyczy tylko podglądu lokalnego. Administrator widzi
zawsze wszystkie kamery.
4.7
22
Ustawienia uŜytkowników – ACCOUNT SETUP
Rejestrator cyfrowy
VEDVR 2104R
Auto Lock
No.
Password
Permissions
Change Admin Password
4.8
Opis
Auto-Lock włącza automatyczną funkcję wylogowania uŜytkownika po
czasie 1 minuty nieuŜytkowania systemu. Rejestrator wtedy
przechodzi w tryb podglądu na Ŝywo:
Funkcja
Auto wylogowanie
Blokada klawiszy
Opcje
Key lock
○
○
Key unlock
○
×
Disable
×
×
Zaznacz by aktywować konto
Wprowadź hasło dla kaŜdego uŜytkownika, moŜesz uŜyć
maksymalnie 8 znaków (cyfry i litery)
Podmenu pozwalające na personalizację ustawień danego konta
Zmień hasło administratora
Opcja
Ustawienia sieci – NETWORK SETUP
Opcje
Connect type
HTTP Setup
DDNS Setup
Mail Setup
Opis
Określ charakter pracy w sieci rejestratora: DHCP、LAN、ADSL.
Podmenu dostępu zdalnego przez HTTP
Podmenu aktywacji i konfiguracji klienta DDNS
Ustawienia notyfikacji zdarzeń przez E-MAIL
23
Rejestrator cyfrowy
VEDVR 2104R
4.9
Ustawienia portu RS485 i konfiguracja kamer PTZ – RS485 & PTZ
SETUP
Opcje
Enable PTZ
Protocol
PTZ ID
Baud Rate
Opis
Zaznacz by dla danej kamery aktywować kontrolę PTZ
Określ protokół komunikacyjny z kamerą (PELCO-D, PELCO-P,
KND)
Określ ID kamery PTZ dostępnej na magistrali RS 485 (1~64)
Określ prędkość komunikacji portu: 2400、4800、9600
4.10 Konfiguracja systemu – SYSTEM SETUP
Opcja
DVR Name
DVR Location
Language
Auto-Seq Interval (
Seconds)
Remote ID
Display Setup
Date/Time Setup
Buzzer & Relay Setup
Spot Setup
24
Opis
rejestratora – widoczna dla klienta sieciowego po
zalogowaniu się
Lokalizacja rejestratora – widoczna dla klienta sieciowego po
zalogowaniu się
Określ język wyświetlanego menu OSD
Określ czas przełączania się kamer w trybie auto-sekwencji
Nazwa
Numer ID dla kontroli zdalnej - pilot IR
Ustawienia wyświetlania
Ustawienia czady – daty i godziny, NTP
Ustawienia wyjść alarmowych i wbudowanego brzęczyka
Ustawienia monitora SPOT
Rejestrator cyfrowy
VEDVR 2104R
Opcje
OSD
DVR Status
Date/Time
Channel Name
Border Set
4.10.1 Ustawienia wyświetlania - DISPLAY SETUP
Opis
Włącz / Wyłącz wyświetlanie informacji OSD
Włącz / Wyłącz informacje systemie / stan nagrywania
Włącz / Wyłącz datę i godzinę
Włącz / Wyłącz nazwę kanałów wideo
Określ kolor granicy dzielącej ekrany z kamer dla trybu podglądu na
Ŝywo i odtwarzania
4.10.2 Ustawienia daty & czasu – DATE & TIME SETUP
Opcja
Hour Format
Date Format
Date/Time Position
Change Date & Time
Time Zone Setup
Internet Time Setup
Opis
Tryb wyświetlania godziny/ zegar: 12 lub 24 godzinny
Format daty: MM-DD-RR / DD-MM-RR / RR-MM-DD
Określ miejsce wyświetlania daty i godziny
Ustaw datę i czas w rejestratorze
Określ strefę czasową i aktywuj system zmiany czasu zimowego
Aktywuj serwer NTP – czyli synchronizacji czasu z serwerem
sieciowym
25
Rejestrator cyfrowy
VEDVR 2104R
4.10.3 Ustawienia wyjść alarmowych i wbudowanego brzęczyka – BUZZER & RELAY
SETUP
Opcje
KEY TONE
Relay Switch Connection
Buzzer Duration
ALARM BUZZER
ALARM RELAY
Opis
Odgłos przycisków
Określ typ przekaźnika alarmowego (NO lub NC)
Określ czas wzbudzenia brzęczyka (1~999 sekundy)
Określ dla jakich zachować ma być przypisany brzęczyk:
SENSOR/czujnik, MOTION/wideo-detekcji, VIDEO-LOSS/zanik
obrazu
Określ dla jakich zachować ma być przypisane wyjście alarmowe:
SENSOR/czujnik, MOTION/wideo-detekcji, VIDEO-LOSS/zanik
obrazu
4.10.4 Ustawienia monitora SPOT – SPOT SETUP
Opcje
SPOT MODE
Interval (Seconds)
Skip Video Loss Channel
26
Opis
Określ tryb pracy wyjścia monitora SPOT
MANUAL: ręczny wybór, która kamera ma być wyświetlona na
wyjściu
SEQUENCE: automatyczna sekwencja
EVENT: wyświetlenie na obrazie kamery alarmowej
Ilość sekund pomiędzy przełączaniem się kamer na wyj. SPOT
Czy system ma omijać wyświetlanie kamer, na których nie ma
wyświetlanego obrazu
Rejestrator cyfrowy
VEDVR 2104R
4.11 Narzędzia systemowe – UTILITY SETUP
Opcje
HDD Initialization
Opis
Opcja aktywacji i formatowania dysku w systemie. Upewnij się, Ŝe
nagrywanie zostało wstrzymane zanim będziesz korzystał z tej opcji.
Przedstawiony zostanie wykryty dysk, po wciśnięciu przycisku
START format zostanie wykonany i potwierdzony wiadomością
SUKCES
USB Initialization
Opcja formatowania pamięci USB do archiwizacji.
Przedstawiony zostanie wykryty nośnik USB, po wciśnięciu
przycisku START format zostanie wykonany i potwierdzony
wiadomością SUKCES
System Recovery
Przywracania ustawień fabrycznych
Reset System Events
Usuwanie wszystkie zdarzeń systemowych
Copy Setup to USB
Eksport ustawień na pamięć USB
Download Setup from USB
Import ustawień z pamięci USB
Upgrade
Opcja aktualizacji oprogramowania przez pamięć USB
Pamiętaj, aby nagrywanie w tym czasie było wyłączone.
Po załadowaniu aktualizacji, rejestrator wykona restart
UWAGA!!! – Podczas aktualizacji nie wolno wyłączać zasilania ani teŜ wyjmować pamięci USB
z rejestratora
4.12 Informacje o systemie - DIAGNOSTIC
27
Rejestrator cyfrowy
VEDVR 2104R
Opcje
Version
IP Address
MAC Address
HDD Volume
HDD Used Rate
HDD Status
Format Time
Opis
Aktualna wersja oprogramowania/aktualizacji
Aktualnie uŜywany adres IP, jeŜeli sieć kabel jest odłączony, adres
nie będzie widoczny
MAC adres karty sieciowej rejestratora
Pojemność dysku twardego HDD
Procent zajętości dysku HDD
Status dysku HDD:
USING oznacza Ŝe jest właśnie wykorzystywany przez system
GOOD/ BAD – DOBRY / ZŁY – oznacza czy dysk jest akceptowany,
czy odrzucony przez system. Pamiętaj by kaŜdy dysk został
sformatowany w rejestratorze, jeŜeli ma być wykorzystany
Ostatni czas formatowania dysku HDD
Instrukcja obsługi
rejestratora przez sieć
28
Rejestrator cyfrowy
VEDVR 2104R
Opcje
Event Search
Time Search
Select Playback Channels
1~4
5.1
5 Wyszukiwanie nagrań - SEARCH
Opis
Wyszukiwanie z listy zdarzeń
Wyszukiwanie po czasie
Zaznaczony kanały do odtworzenia; Niezaznaczone będą
pokazywały obraz na Ŝywo
Wyszukiwanie po zdarzeniach – EVENT SEARCH
Opcje
Criteria
Page
Date/Time
Event Type
Channel
Opis
Kryteria/filtry wyszukiwania
Przejście na kolejne strony listy zdarzeń
Data i czas wystąpienia zdarzenia
Charakter zdarzenia alarmowego
VLOSS
: Zanik obrazu
MOTION
: Wideo detekcja
SENSOR
: Aktywacja czujnika
REMOTE IN
: Zdalne logowanie się do systemu
REMOTE OUT : Zdalne wylogowanie się z systemu
POWER ON
: Włączenie zasilania
KEY LOCK
: Blokada klawiszy
KEY UNLOCK : Odblokowanie klawiszy
HDD FULL
: Zapełnienie dysku HDD
Numer kanału wideo, na którym zanotowano zdarzenie alarmowe
29
Rejestrator cyfrowy
VEDVR 2104R
5.2
Wyszukiwanie po czasie – TIME SEARCH
Wybierając tą opcję, naleŜy krok po kroku wskazać Ŝądaną datę z kalendarza i określić czas
rozpoczęcia odtwarzania
6 Archiwizacja nagrań - BACKUP
Archiwizacja materiału dowodowego, moŜliwa jest na pamięci flash USB, a materiał nich zgromadzony
moŜna odtworzyć za pomocą aplikacji „iCMS” dostępnej na płycie CD dostarczonej wraz z
rejestratorem
Opcje
From
To
Device
Free Space
Refresh
Calculate
Start
Opis
Określ czas początkowy nagrania
Określ czas końcowy nagrania
Określ pamięć USB jako miejsce archiwizacji
Dostępna przestrzeń do archiwizacji
OdświeŜa powyŜszą informacje o dostępnej przestrzeni na USB
Kalkulacja potrzebnej przestrzeni do wykonania określonego czasu archiwizacji
Rozpoczęcie archiwizacji
UWAGA!!! Bądź pewny Ŝe wartość wykalkulowana jest mniejsza od
wartości dostępnej na pamięci USB
UWAGA!!! Nie usuwaj pamięci USB w momencie wykonywania archiwizacji
30
Rejestrator cyfrowy
VEDVR 2104R
7 Specyfikacja techniczna rejestratora
WIDEO
AUDIO
LISTWA
ZACISKOWA
KONTROLA
NOŚNIK
WYŚWIETLANIE
Standard
Wejścia
Przelotowe wyj.
Wyjście wideo
Wyjście SPOT
Wyjście VGA
Wejście
Wyjście
Wej. / Wyj. alarmowe
RS-485
Mysz
Pilot IR
HDD
PODZIAŁY
ZOOM
OSD
KOMPRESJA WIDEO
ROZDZIELCZOŚĆ
NAGRYWANIE
PŁYNNOŚĆ NTSC
ZAPISU
PAL
JAKOŚĆ
TRYB ZAPISU
WIDEO DETEKCJA
PRE-ALARM
POST-ALARM
WATERMARK
WYSZUKIWANIE
ODTWARZANIE
SIEĆ
ARCHIWIZACJA
AKUALIZACJA
JĘZYK
WYMIARY
ZASILANIE
SZYBKOŚĆ
NTSC / PAL
4x BNC, 1Vp-p
Brak
1x BNC, 1Vp-p
1x BNC, 1Vp-p
Opcja
1x RCA, Line-In
1x RCA, Line-Out
4x / 1x
Sterowanie kamerami PTZ
Podłączenie, port USB
TAK
MoŜliwa instalacja maks. 1x HDD SATA, 1TB maks
Pełno ekranowy i QUAD (2x2)
Cyfrowy x2
Graficzne OSD
H.264
720x480, 720x240, 360x240 (NTSC)
720x576, 720x288, 360x288 (PAL)
60, 120, 120 Kl./Sek.
50, 100, 100 Kl./Sek.
Highest/ High/ Normal/ Low/ Lowest
Ręczny, Harmonogram, Zdarzenia
Siatka podziału
Czułość: 5 poziomów
16 MB
16 MB
Brak
Czas, lista zdarzeń
Normalna, Przewijanie [2x/4x/8x/16x/32x/64x], Obraz po
Obrazie, Pause
KOMPRESJA
INTERFEJS
PROTOKOŁY
KOMPRESJA
EXTERNAL
NETWORK
H.264
Przeglądarka WWW, Icms
TCP/ IP, SMTP, HTTP, DHCP, DDNS, PPPoE
H.264
USB 2.0 (1 Port at Front Panel) : USB Flash Driver
YES
Port USB 2.0
Polski/ Angielski/ Chiński/ Włoski/ Japoński/ Portugalski/ Hiszpański/ Niemiecki/ Francuski/
Rosyjski
188mm (W) x 54mm (H) x209mm (D)
DC 12V
31
Rejestrator cyfrowy
VEDVR 2104R
Dystrybutorem urządzeń VEKO jest:
Volta Sp. z o.o.
ul. Jutrzenki 94, 02-230 Warszawa
www.volta.com.pl
Salony firmowe:
Bydgoszcz: 052 515 60 31
Gdańsk: 058 511 02 91
Katowice: 032 730 22 03
Kraków: 012 650 20 01
Lublin: 081 747 98 71
Łódź: 042 678 12 41
Poznań: 061 830 64 14
Rzeszów: 017 865 45 87
Szczecin: 091 482 08 30
Warszawa: 022 572 90 21
Warszawa II: 022 628 09 30
Wrocław: 071 349 24 89
Copyright © 2010 Volta. All rights reserved.
32

vedvr 2104r - VOLTA, systemy zabezpieczeń, centrale alarmowe

Transkrypt

Podobne dokumenty

VODVR seria 3600 - VOLTA, systemy zabezpieczeń, centrale

PODRĘCZNIK OBSŁUGI
