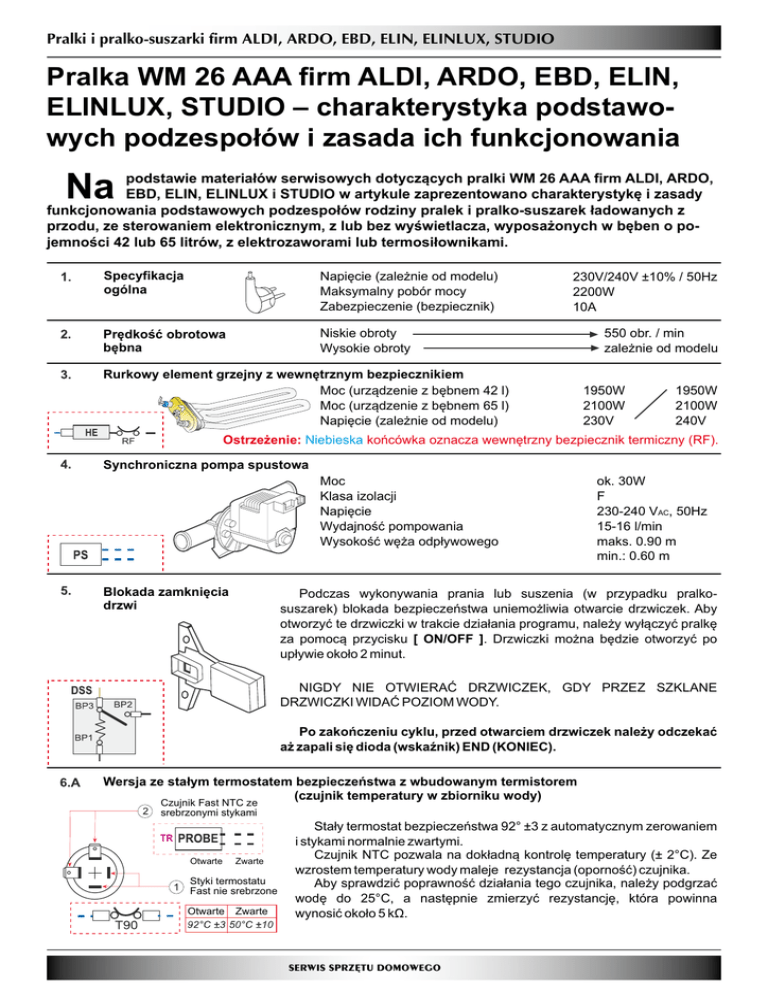

Pralki i pralko-suszarki firm ALDI, ARDO, EBD, ELIN, ELINLUX, STUDIO
Pralka WM 26 AAA firm ALDI, ARDO, EBD, ELIN,
ELINLUX, STUDIO – charakterystyka podstawowych podzespołów i zasada ich funkcjonowania
Na
podstawie materiałów serwisowych dotyczących pralki WM 26 AAA firm ALDI, ARDO,
EBD, ELIN, ELINLUX i STUDIO w artykule zaprezentowano charakterystykę i zasady
funkcjonowania podstawowych podzespołów rodziny pralek i pralko-suszarek ładowanych z
przodu, ze sterowaniem elektronicznym, z lub bez wyświetlacza, wyposażonych w bęben o pojemności 42 lub 65 litrów, z elektrozaworami lub termosiłownikami.
Specyfikacja
ogólna
Napiêcie (zale¿nie od modelu)
Maksymalny pobór mocy
Zabezpieczenie (bezpiecznik)
Prêdkoœæ obrotowa
bêbna
Niskie obroty
Wysokie obroty
230V/240V ±10% / 50Hz
2200W
10A
Rurkowy element grzejny z wewnêtrznym bezpiecznikiem
Moc (urz¹dzenie z bêbnem 42 l)
Moc (urz¹dzenie z bêbnem 65 l)
Napiêcie (zale¿nie od modelu)
550 obr. / min
zale¿nie od modelu
1950W
2100W
230V
1950W
2100W
240V
Ostrze¿enie: Niebieska koñcówka oznacza wewnêtrzny bezpiecznik termiczny (RF).
Synchroniczna pompa spustowa
Blokada zamkniêcia
drzwi
Moc
Klasa izolacji
Napiêcie
WydajnoϾ pompowania
Wysokoœæ wê¿a odp³ywowego
ok. 30W
F
230-240 VAC, 50Hz
15-16 l/min
maks. 0.90 m
min.: 0.60 m
Podczas wykonywania prania lub suszenia (w przypadku pralkosuszarek) blokada bezpieczeñstwa uniemo¿liwia otwarcie drzwiczek. Aby
otworzyæ te drzwiczki w trakcie dzia³ania programu, nale¿y wy³¹czyæ pralkê
za pomoc¹ przycisku [ ON/OFF ]. Drzwiczki mo¿na bêdzie otworzyæ po
up³ywie oko³o 2 minut.
NIGDY NIE OTWIERAÆ DRZWICZEK, GDY PRZEZ SZKLANE
DRZWICZKI WIDAÆ POZIOM WODY.
Po zakoñczeniu cyklu, przed otwarciem drzwiczek nale¿y odczekaæ
a¿ zapali siê dioda (wskaŸnik) END (KONIEC).
Wersja ze sta³ym termostatem bezpieczeñstwa z wbudowanym termistorem
(czujnik temperatury w zbiorniku wody)
Czujnik Fast NTC ze
srebrzonymi stykami
Otwarte
Zwarte
Styki termostatu
Fast nie srebrzone
Otwarte
Zwarte
Sta³y termostat bezpieczeñstwa 92° ±3 z automatycznym zerowaniem
i stykami normalnie zwartymi.
Czujnik NTC pozwala na dok³adn¹ kontrolê temperatury (± 2°C). Ze
wzrostem temperatury wody maleje rezystancja (opornoϾ) czujnika.
Aby sprawdziæ poprawnoœæ dzia³ania tego czujnika, nale¿y podgrzaæ
wodê do 25°C, a nastêpnie zmierzyæ rezystancjê, która powinna
wynosiæ oko³o 5 kÙ.
SERWIS SPRZĘTU DOMOWEGO
Pralki i pralko-suszarki firm ALDI, ARDO, EBD, ELIN, ELINLUX, STUDIO
Wersja ze sta³ym termostatem bezpieczeñstwa i oddzielnym termistorem
(czujnik temperatury w zbiorniku wody)
Czujnik NTC pozwala na dok³adn¹ kontrolê temperatury (± 2°C).
Ze wzrostem temperatury wody maleje rezystancja czujnika.
Aby sprawdziæ poprawnoœæ dzia³ania czujnika nale¿y podgrzaæ wodê
do 25°C, a nastêpnie zmierzyæ rezystancjê, która powinna wynosiæ oko³o
5 kÙ.
Otwarte
Zwarte
Sta³y termostat 92°C ±3 z automatycznym zerowaniem
i stykami normalnie zwartymi.
Rurkowy, susz¹cy element grzejny (tylko w pralko-suszarkach z bêbnem 42 l)
Moc znamionowa
Napiêcie (zale¿nie od modelu)
1150W
230V
1150W
240V
1500W
230V
1500W
240V
Rurkowy, susz¹cy element grzejny (tylko w pralko-suszarkach z bêbnem 65 l)
Moc znamionowa
Napiêcie (zale¿nie od modelu)
Sta³e termostaty suszenia (tylko w pralko-suszarkach z bêbnem 42 l)
Sta³y termostat z d³ug¹ rurk¹ z automatycznym zerowaniem ustawiony
na 108°C
Styki normalnie zwarte
Kontroluje temperaturê suszenia.
Rêcznie zerowany sta³y termostat bezpieczeñstwa
Styki normalnie zwarte
Zadzia³a tylko wówczas, gdy wyst¹pi b³¹d w automatycznym zerowaniu
przy 108°C rurkowego termostatu suszenia lub jest uszkodzony
wentylator albo uk³ad suszenia.
Sta³e termostaty suszenia (tylko w pralko-suszarkach z bêbnem 65 l)
Sta³y termostat z d³ug¹ rurk¹ z automatycznym zerowaniem ustawiony
na 142°C
Styki normalnie zwarte
Kontroluje temperaturê suszenia.
Rêcznie zerowany termostat bezpieczeñstwa ½” ustawiony na 170°C
Styki normalnie zwarte
Zadzia³a tylko wówczas, gdy wyst¹pi b³¹d w automatycznym zerowaniu
przy 142°C rurkowego termostatu suszenia lub jest uszkodzony
wentylator albo uk³ad suszenia.
Silnik wentylatora suszenia (tylko w pralko-suszarkach z bêbnem 42 l)
Moc znamionowa
Napiêcie (zale¿nie od modelu)
Prêdkoœæ obrotowa
Rezystancja w temperaturze 22.5°C
SERWIS SPRZĘTU DOMOWEGO
ok. 69W
230V/240V
ok. 2800 obr./min
36.7 Ù ±7%
Pralki i pralko-suszarki firm ALDI, ARDO, EBD, ELIN, ELINLUX, STUDIO
Silnik wentylatora suszenia (tylko w pralko-suszarkach z bêbnem 65 l)
Kondensator
4ìF
Dwubiegunowy z obrotami w kierunku
przeciwnym do ruchu wskazówek zegara
Klasa izolacji
Moc silnika
Napiêcie (zale¿nie od modelu)
ok. 2750 obr. / min
F
ok. 150 W
230V/240V
G³ówny wy³¹cznik zasilania
Opis funkcji wy³¹cznika:
Prze³¹cznik Start/ Stop
W³¹cza zasilanie pralki lub je wy³¹cza.
2 styki normalnie
otwarte
Wy³¹cznik ciœnieniowy
Jednopoziomowy wy³¹cznik ciœnieniowy posiada nastêpuj¹ce funkcje:
Styki P11-P14
- Sygnalizuje elektronicznemu uk³adowi kontrolnemu (otwarty /
zamkniêty) osi¹gniêcie niskiego poziomu wody.
- Stanowi wy³¹cznik bezpieczeñstwa elementu grzejnego.
Styk P16 dzia³a jako zabezpieczenie przed przepe³nieniem i za³¹cza
siê, kiedy jest zbyt wiele wody w zbiorniku.
Poziomy nape³nienia pralki wod¹
Poziomy nape³nienia wod¹ s¹ obliczane przez elektroniczny uk³ad
kontrolny zgodnie z rodzajem i iloœci¹ wsadu prania umieszczonego w
bêbnie i nastawionym programem, dodaj¹c margines bezpieczeñstwa,
który jest zaprogramowany w module oprogramowania.
Wersja z dwudro¿nym elektromagnetycznym zaworem zimnej wody
1) Pranie
Szybkoœæ przep³ywu
(dla ka¿dego zaworu)
Ciœnienie robocze
maks. 12 l/min
Napiêcie (zale¿nie od modelu)
230V/240V 50-60Hz
min. 0,05 - 1 MPa
Wersja z jednodro¿nym elektromagnetycznym zaworem gor¹cej wody
1) Pranie
Szybkoœæ przep³ywu
Ciœnienie robocze
maks. 10 l/min
min. 0,05 - 1 MPa
Napiêcie (zale¿nie od modelu)
230V/240V 50-60Hz
SERWIS SPRZĘTU DOMOWEGO
Pralki i pralko-suszarki firm ALDI, ARDO, EBD, ELIN, ELINLUX, STUDIO
Wersja z trójdro¿nym zaworem elektromagnetycznym zimnej wody
(tylko w przypadku pralko-suszarek z bêbnem 65 l)
Pranie
wstêpne
Pranie
zasadnicze
Suszenie
3) Pranie wstêpne
Szybkoœæ przep³ywu przez czarn¹ cewkê
Ciœnienie robocze
maks. 10 ±15% l/min
min. 0,05 - 1MPa
2) Pranie zasadnicze
Szybkoœæ przep³ywu przez czarn¹ cewkê
Ciœnienie robocze
maks. 10 ±15% l/min
min. 0.05 - 1MPa
1) Suszenie
Szybkoœæ przep³ywu przez czarn¹ cewkê
Ciœnienie robocze
maks. 0.35 ±25% l/min
min. 0.05 - 1MPa
Napiêcie (zale¿nie od modelu)
230V / 240V 50-60Hz
Wersja z termosi³ownikami na napiêcie 220V-240V/ 50Hz do nape³niania wod¹
pojemników z detergentem
Si³ownik
TERMOSI£OWNIK
B
Si³ownik
TERMOSI£OWNIK
A
Opis rozprowadzania wody podczas cyklu prania
PRANIE WSTÊPNE: Oba termosi³owniki s¹ nieaktywne.
Podczas fazy suszenia aktywny jest termosi³ownik A.
PRANIE ZASADNICZE: Aktywny jest termosi³ownik A.
FAZA KONDYCJONOWANIA Aktywny jest termosi³ownik B.
16.
Wybór funkcji potencjometru szybkoœci obrotowej, opóŸnienia startu lub timera suszenia
Elektroniczne urz¹dzenia mog¹ byæ wyposa¿one w ró¿nego rodzaju potencjometry
logarytmiczne zgodnie z funkcjami, które musz¹ spe³niaæ:
– 8-pozycyjny z maksymaln¹ rezystancj¹ 50 kÙ,
– 12-pozycyjny z maksymaln¹ rezystancj¹ 36 kÙ.
Maksymalna wartoœæ rezystancji jest uzyskana przy pokrêtle skierowanym ku górze. Wskutek tego
wskaŸnik pokrêt³a jest skierowany w dó³.
Symbol na schemacie po³¹czeñ
SzybkoϾ obrotowa
Timer suszenia
50 k? – 8 pozycji
SERWIS SPRZĘTU DOMOWEGO 3/2012
36 kÙ – 12 pozycji
Pralki i pralko-suszarki firm ALDI, ARDO, EBD, ELIN, ELINLUX, STUDIO
Potencjometr wyboru programów prania
Pralki elektroniczne mog¹ byæ wyposa¿one w jeden z dwóch rodzajów potencjometrów
logarytmicznych:
- 50 kÙ z 16 ustalonymi pozycjami,
- 63 kÙ z 20 ustalonymi pozycjami.
U¿ycie ich zale¿y bezpoœrednio od iloœci programów przewidzianych dla danego urz¹dzenia.
Maksymalna wartoœæ rezystancji jest wartoœci¹ odniesienia do rozpoczêcia procedury
autotestu.
Symbol na schemacie po³¹czeñ
Wa¿ne:
Pozycje czerwone s¹
u¿ywane w ró¿nych
fazach autotestu.
50 kÙ z 16 ustalonymi pozycjami
63 kÙ z 20 ustalonymi pozycjami
Selektor programów
Rozpoczêcie danego programu jest zarz¹dzane przez kod prania wysy³any przez wybierak programów
(potencjometr) do uk³adu sterowania.
Proces zale¿y tak¿e od sygna³u wy³¹cznika ciœnieniowego: OTWARTY styk P11-P14 zezwala na nape³nianie
wod¹ lub obroty, podczas gdy ZAMKNIÊTY styk P11- P14 zezwala na pracê silnika podczas prania i grzania.
Wa¿ne s¹ sygna³y z termistora, tachometru i przycisków opcji bo pozwalaj¹ mikroprocesorowi uk³adu sterowania na
prowadzenie wymaganego programu. Nale¿y zauwa¿yæ, ¿e ka¿dy kod prania z selektor programów odpowiada
pewnej iloœci dzia³añ (operacji) zarz¹dzanych przez ten mikroprocesor.
Silnik komutatorowy 220-240V, 50-60Hz
Silnik komutatorowy mo¿e byæ zasilany pr¹dem sta³ym (DC), rozpoznawalnym przez styk ½ FIELD na
pùycie z zaciskami lub pràdem zmiennym (AC).
Urz¹dzenia z bêbnem o pojemnoœci 42 l:
Urz¹dzenia z bêbnem o pojemnoœci 55 l:
Urz¹dzenia z bêbnem o pojemnoœci 65 l:
- Silnik AC, szybkoϾ obrotowa 800 - 1100 obr./ min
- Silnik DC, szybkoϾ obrotowa 1200 - 1600 obr./ min
- Silnik AC, szybkoϾ obrotowa 800 - 1000 obr./ min
- Silnik DC, szybkoϾ obrotowa 1100 - 1600 obr./ min
- Silnik DC, szybkoϾ obrotowa 800 - 1600 obr./ min
P³ytka z zaciskami silnika
komutatorowego AC
P³ytka z zaciskami silnika
komutatorowego DC
1/2 FIELD
Tylko dla silników DC
Tachometr
Tachometr
Stator 1
Termik silnika
Termik silnika
Rotor 1
Rotor 2
Stator 2
Tachometr
Tachometr
Stator 1
Termik silnika
Termik silnika
Rotor 1
Rotor 2
Stator 2
SERWIS SPRZĘTU DOMOWEGO
Pralki i pralko-suszarki firm ALDI, ARDO, EBD, ELIN, ELINLUX, STUDIO
WAŻNE:
- W silnikach komutatorowych nie jest możliwa wymiana tachometru.
- Szczotki do silnika nie są dostarczane jako pojedyncze części zamienne.
- Nie jest technicznie możliwe zmierzenie rezystancji tego typu silnika przy pomocy miernika.
- Dane nominalne podane są na silniku.
Zasada napełniania wodą
W momencie uruchomienia programu
prania układ sterujący, zgodnie z wybranym
programem, poleca zaworowi elektromagnetycznemu pobierać wodę do urządzenia pod
nadzorem wyłącznika ciśnieniowego (wyłącznik ciśnieniowy musi być OFF – wyłączony).
Po osiągnięciu zadanego poziomu wody
układ sterujący zamyka zawór elektromagnetyczny. Jeśli wyłącznik ciśnieniowy wykryje
nadmiar wody wpływającej do urządzenia,
to wyśle sygnał do układu sterującego, który
uruchomi pompę odpływową.
Wy³¹cznik ciœnieniowy
Selektor
programów
Zawór
elektromagnetyczny
Elektroniczny uk³ad steruj¹cy
Selektor
programów
Termistor
Wy³¹cznik
W³¹cz./ Wy³¹cz.
Wy³¹cznik ciœnieniowy
Bezpiecznik
Zasada fazy grzania
Element grzejny włącza się, gdy styki P11P14 wyłącznika ciśnieniowego są zamknięte
(woda jest w zbiorniku). Nie ma tradycyjnego
termostatu, który przerywałby zasilanie elementu
grzejnego.
Kiedy osiągnięta jest właściwa temperatura,
to układ sterujący dostaje odpowiednią wartość
rezystancji i wyłącza element grzejny.
Element grzejny
Termostat
Chłodzenie
Faza chłodzenia jest konieczna po to, żeby woda odprowadzana do domowego układu ścieków nie była zbyt
gorąca. Chłodzenie jest przeprowadzane zawsze dla programu COTTON (bawełna, bielizna do gotowania,) jeśli
temperatura jest wyższa, niż 70°C. Woda jest schładzana stopniowo przez doprowadzenie zimnej wody po ostatnim
cyklu prania, a przed wypompowaniem wody. Układ sterujący przez minutę podaje zimną wodę, odczekuje kolejną
minutę, a następnie wypompowuje wodę. W przypadku programów DELICATE (tkaniny delikatne) i SYNTHETIC
(syntetyki) chłodzenie przeprowadzane jest zawsze przed fazą wylewania wody przez aktywowanie zaworu elektromagnetycznego na 10 sekund.
Kontrola równomiernego rozłożenia wsadu prania
Pralki są wyposażone w elektroniczną kontrolę równomiernego rozłożenia wsadu, która jest aktywowana we
wszystkich fazach wirowania. Na początku cyklu wirowania równomierność rozłożenia wsadu jest sprawdzana przez
układ sterujący. Jeśli wsad rozłożył się w bębnie w sposób nierównomierny, to pralka rozpoczyna wirowanie kilka
razy. Jeśli układ wykryje, że wsad jest rozłożony w sposób bardzo nierównomierny, to cały cykl wirowania może trwać
nawet do 20 minut, mimo że wyświetlacz ciągle pokazuje 12’ (12 minut). }
SERWIS SPRZĘTU DOMOWEGO
