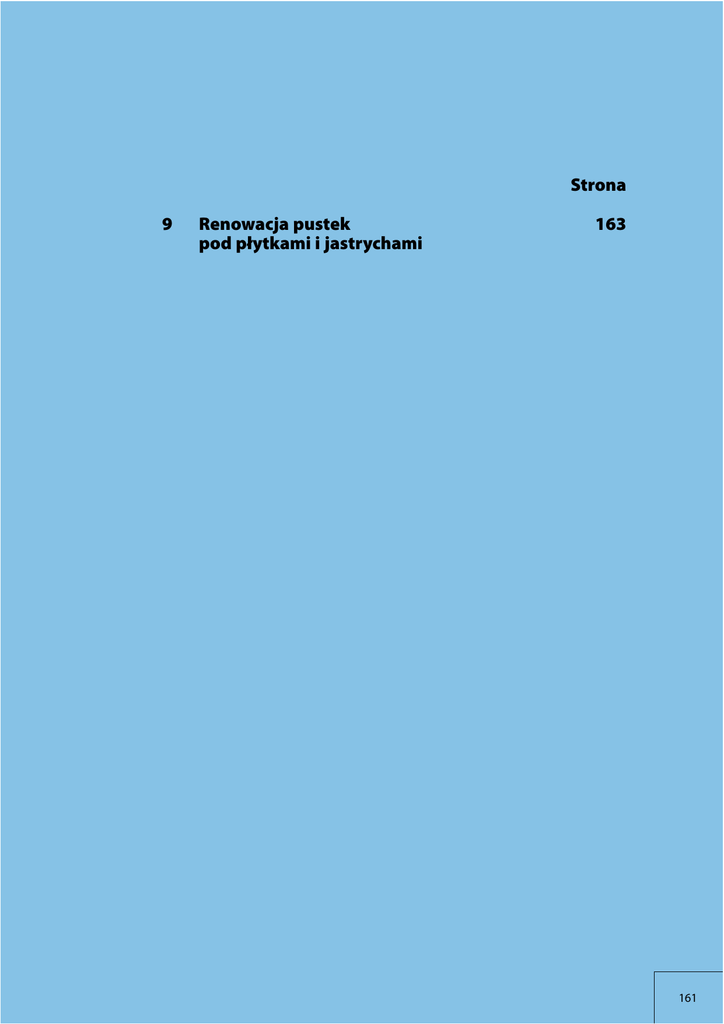

Strona 9 Renowacja pustek 163 pod płytkami i jastrychami

Strona
9
Renowacja pustek
pod płytkami i jastrychami
163
161
Renowacja pustek pod płytkami i jastrychami
9
Soprodur® – środek iniekcyjny do wypełniania pustek
pod płytkami ceramicznymi
Często okładziny ceramiczne, kamienne lub jastrychy odspajają
się od podłoża.
Wymaga to podjęcia pracochłonnych środków naprawczych,
które przeważnie prowadzą do kompletnej renowacji. Jest
ona kosztowna i zazwyczaj oznacza wyłączenie pomieszczeń
z użytkowania.
Alternatywę dla tego kosztownego i czasochłonnego
rozwiązania stanowi częściowa renowacja posiadanej
okładziny podłogowej.
Uszkodzenia zostaną wtedy naprawione bez usuwania, czy
niszczenia okładziny.
Oznacza to ogromną redukcję kosztów, a istniejąca okładzina
pozostanie optycznie nienaruszona.
Usuwanie uszkodzeń (pustek pod płytkami)
W jaki sposób, za pomocą odpowiedniego materiału można
dokładnie wypełnić istniejące pustki ?
Rozwiązaniem jest zastosowanie cementowej zaprawy
iniekcyjnej, wyprodukowanej na bazie mikrocementu.
Taka zaprawa iniekcyjna jest w stanie wypełnić:
rysy w kleju cienkowarstwowym, pory w zaprawie
grubowarstwowej oraz puste przestrzenie pod
jastrychem.
Pustki pod okładziną ceramiczną.
Porównanie wielkości ziaren
„normalne”
ziarna
cementu
0,04 mm
ziarna cementu
drobnoziarnistego
0,0095 mm
Zalety technologii
Soprodur®:
O nie jest potrzebna całkowita renowacja
O brak materiału rozbiórkowego
O brak przestojów
O powierzchnie nadają się do użytku już na następny dzień
Porowaty jastrych cementowy z otwartymi porami.
Spójna struktura po zastosowaniu zaprawy iniekcyjnej do usuwania
pustek pod płytkami Sopro Soprodur®.
163
Renowacja pustek pod płytkami i jastrychami
9
Soprodur® – środek iniekcyjny do wypełniania pustek
pod płytkami ceramicznymi
1. Technika zalewania
Technika zalewania jest najprostszym sposobem pozbycia
się ubytków. Wymieszany materiał wlewa się przez otwarte
fugi do uprzednio nawilżonych pustek. Materiał wlewa się tak
długo, aż pustki się całkowicie zapełnią. Nadmiar substancji
usuwa się wilgotną gąbką. Zastygłą substancję usuwa się z
fug, które następnie wypełnia się zaprawą fugową.
płytka ceramiczna
zaprawa do
układania /
jastrych
beton
Wypełnianie przez otwartą fugę.
2. Technika wtryskiwania
Przy pomocy strzykawki ręcznej substancja iniekcyjna może
zostać wstrzyknięta szybko i dokładnie przez otwarte fugi
lub specjalnie nawiercone otwory. Przy użyciu odpowiednich
strzykawek, pustki mogą być wypełniane pod ciśnieniem do
2 barów.
płytka ceramiczna
Wpompowywanie środka iniekcyjnego za pomocą pompki ręcznej,
w przypadku małych powierzchni.
zaprawa do
układania /
jastrych
beton
164
Renowacja pustek pod płytkami i jastrychami
9
Soprodur® – środek iniekcyjny do wypełniania pustek
pod płytkami ceramicznymi
3. Technika iniekcji
Jeżeli uprzednio omawiane techniki nie okażą się wystarczające
– należy zastosować technikę iniekcji.
Substancja iniekcyjna jest wówczas wstrzykiwana pod
ciśnieniem do 15 barów.
płytka
ceramiczna
Aby substancja iniekcyjna nie wylewała się w innych miejscach,
należy wkręcić siłowo tzw. gniazda.
Liczba otworów do wywiercenia i gniazd do zastosowania
– jest zależna od rodzaju konstrukcji i wielkości ubytków (ok.
1-5 otworów/m2).
zaprawa do
układania /
jastrych
Wstrzykiwanie za pomocą techniki iniekcyjnej (15 barów).
Wybór właściwego gniazda
Gniazda do płytek okładzinowych
iniekcja
pierścień
uszczelniający
płytka ceramiczna
zaprawa do
układania płytek
beton
W przypadku pustek w obrębie płyt i płytek ceramicznych, miejsc klejenia lub zaszpachlowań, jeżeli po bokach wydostaje się ciecz, należy zastosować gniazda do płytek okładzinowych Sopro.
Przy stwardnieniu konwencjonalnych zapraw do okładzin lub pustek pod jastrychem, należy zastosować otwarte u dołu gniazda do zapraw Sopro.
Do gniazd podłącza się pompkę iniekcyjną, która pod ciśnieniem do 15 barów wstrzykuje
substancję iniekcyjną do miejsc występowania pustek.
Przed iniekcją lub wstrzykiwaniem – pustki należy zwilżyć wodą za pomocą tej samej pompki.
Po wypełnieniu pustych przestrzeni, płytki należy obciążyć (paczką z płytkami, workiem
zaprawy), usunąć gniazda i wyczyścić wodą.
wkładka
uszczelniająca
jastrych
podłoże betonowe
Gniazda do zapraw
iniekcja
pierścień
uszczelniający
płytka ceramiczna
warstwa kontaktowa
wkładka
uszczelniająca
zaprawa
165
Renowacja pustek pod płytkami i jastrychami
9
Soprodur® – środek iniekcyjny do wypełniania pustek
pod płytkami ceramicznymi
Wskazówki:
Sopro Soprodur® – narzędzia:
O Pustki należy wcześniej zlokalizować
(np. opukując płytki) i odpowiednio
oznaczyć.
O W przypadku jastrychów na war-
stwach oddzielających (odprowadzenia wody lub tym podobne), należy
zwrócić uwagę, by substancja nie
dostała się w obszary izolacji, dylatacji brzegowych ani innych wolnych
przestrzeni (np. przez przeciekające lub nieprofesjonalnie wykonane
uszczelnienia lub dylatacje brzegowe). Oznaką tego może być zbyt
duże zużycie materiału.
Mieszarka.
Zestaw do mieszania.
Strzykawka ręczna.
Pompka iniekcyjna, zestaw końcówek
wtryskowych.
Gniazda do płytek okładzinowych
6 i 8 mm.
Gniazda do zapraw 6 i 8 mm.
O Przy ogrzewaniu podłogowym nale-
ży zwrócić uwagę, aby nie uszkodzić
przewodów.
O Środek iniekcyjny Soprodur® nie
jest przeznaczony do podłoży wrażliwych na wilgoć (np. do podłoży
drewnianych).
Modernizacja powierzchni
pionowych
Pustki powietrzne pod płytkami na ścianie mogą
być również wypełniane i trwale naprawiane.
Sopro Soprodur®
Środek iniekcyjny
