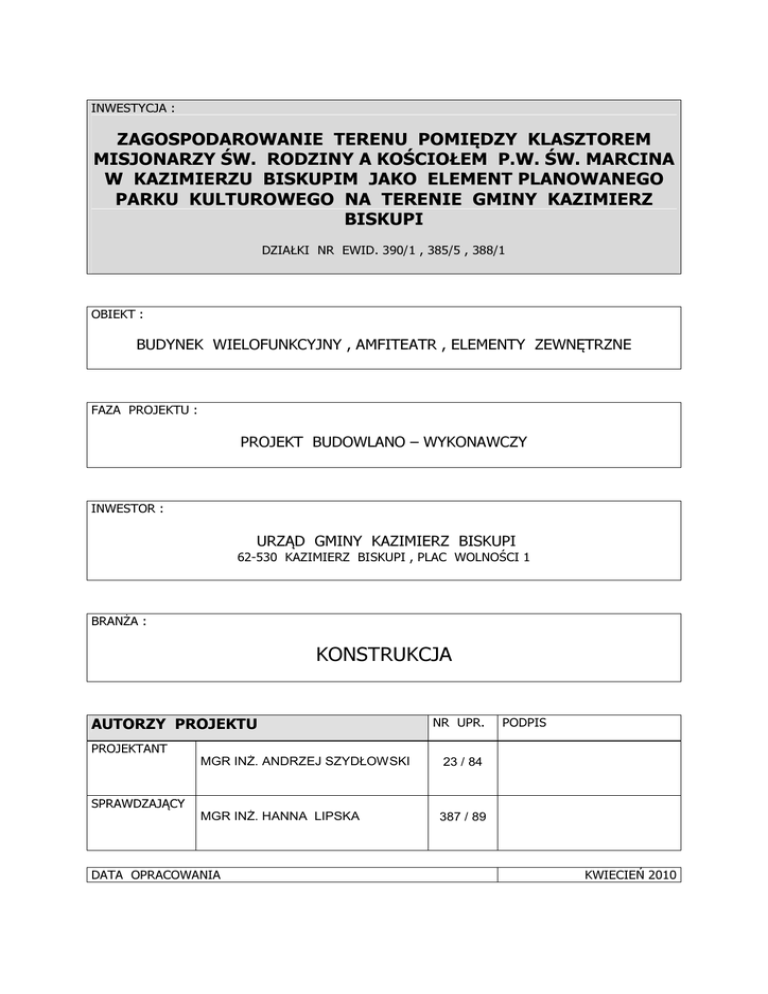

INWESTYCJA :
ZAGOSPODAROWANIE TERENU POMIĘDZY KLASZTOREM
MISJONARZY ŚW. RODZINY A KOŚCIOŁEM P.W. ŚW. MARCINA
W KAZIMIERZU BISKUPIM JAKO ELEMENT PLANOWANEGO
PARKU KULTUROWEGO NA TERENIE GMINY KAZIMIERZ
BISKUPI
DZIAŁKI NR EWID. 390/1 , 385/5 , 388/1
OBIEKT :
BUDYNEK WIELOFUNKCYJNY , AMFITEATR , ELEMENTY ZEWNĘTRZNE
FAZA PROJEKTU :
PROJEKT BUDOWLANO – WYKONAWCZY
INWESTOR :
URZĄD GMINY KAZIMIERZ BISKUPI
62-530 KAZIMIERZ BISKUPI , PLAC WOLNOŚCI 1
BRANŻA :
KONSTRUKCJA
AUTORZY PROJEKTU
NR UPR.
PODPIS
PROJEKTANT
MGR INŻ. ANDRZEJ SZYDŁOWSKI
23 / 84
MGR INŻ. HANNA LIPSKA
387 / 89
SPRAWDZAJĄCY
DATA OPRACOWANIA
KWIECIEŃ 2010
SPIS TREŚCI
KONSTRUKCJA
I.
OŚWIADCZENIA PROJEKTANTÓW
II.
OPIS TECHNICZNY
1.
2.
3.
4.
5.
6.
7.
Przedmiot i zakres opracowania
Podstawa opracowania
Opis ogólny konstrukcji
Opis szczegółowy – budynek wielofunkcyjny
Opis szczegółowy – amfiteatr
Opis szczegółowy – elementy konstrukcyjne zewnętrzne
Zalecenia ogólne
III. OBLICZENIA
IV. RYSUNKI
SPIS RYSUNKÓW
NR
TYTUŁ
RYSUNKU
BUDYNEK WIELOFUNKCYJNY – FUNDAMENTY I PODWALINY
K – 01 B Lokalizacja budynku w układzie współrzędnych
K – 02 B Fundamenty – rzut , przekroje
K – 03
Ławy fundamentowe
K – 04 B Podwaliny
K – 05
Stopa ST1 – deskowanie
K – 05.1 Stopa ST1 – zbrojenie
K – 06
Stopa ST1.1 – deskowanie
K – 06.1 Stopa ST1.1 – zbrojenie
K – 07
Stopa ST1.2 – deskowanie
K – 07.1 Stopa ST1.2 – zbrojenie
K – 08
Stopa ST2 – deskowanie
K – 08.1 Stopa ST2 – zbrojenie
K – 09 A Stopa ST2.1 – deskowanie
K – 09.1 A Stopa ST2.1 – zbrojenie
K – 10
Stopa ST3 – deskowanie
K – 10.1 Stopa ST3 – zbrojenie
K – 11
Stopa ST4 – deskowanie i zbrojenie
K – 12
Stopa ST5 , 6 – deskowanie i zbrojenie
KAZIMIERZ BISKUPI
2K
BUDYNEK WIELOFUNKCYJNY – ELEMENTY ŻELBETOWE
STROPY , BELKI , SŁUP , SCHODY
K – 101
Elementy żelbetowe – schemat, przekroje
K – 102
Konstrukcja widowni
K – 103
SCH1 – schody widowni
K – 104
Stropy nad parterem
K – 105
Belki stropów
K – 106
SCH2 – schody do pomieszczeń technicznych
K – 107
Słup żelbetowy
K – 108
Belki stropu
K – 109
Strop nad parterem
K – 110
Ściana wejściowa
BUDYNEK WIELOFUNKCYJNY – ŚCIANY NOŚNE
NADPROŻA , TRZPIENIE
K – 200
Schemat ścian
K – 201
Ściana SM1
K – 202
Ściana SM2
K – 203
Ściana SM3
K – 204
Ściana SM4
K – 204.1 Konstrukcja schodów wspornikowych
K – 205
Ściana SM5
K – 206
Ściana SZ1 - szalunek
K – 206.1 Ściana SZ1 - zbrojenie
K – 207
Ściana SZ2
K – 208
Ściana SMW1
K – 209
Ściana SMW2
K – 210
Ściana SMW3
K – 211
Ściana SMW4
BUDYNEK WIELOFUNKCYJNY – KONSTRUKCJA DACHU
K – 300
Konstrukcja stalowa dachu - schemat montażowy
K – 301
Belka BSD-1
K – 302
Belka BSD-2
K – 303
Belka BSD-2*
K – 304
Belka BSD-3
K – 305
Belka BSD-3.1
K – 306
Belka BSD-4
K – 307
Belka BSD-5
K – 308
Belka BSD-6
K – 309
Belka BSD-6.1
K – 310
Belka BSD-7
K – 311
Belka BSD-8
K – 312
Belka BSD-9
KAZIMIERZ BISKUPI
3K
K – 313
K – 314
K – 315
K – 316
K – 317
K – 318
K – 319
K – 320
K – 321
K – 322
K – 323
K – 324
K – 325
K – 326
K – 327
K – 328
K – 329
AMFITEATR
K – 400
K – 401
K – 402
K – 403
Belka BSD-10
Belka BSD-11
Belka BSD-12
Belka BSD-13
Belka BSD-14
Belka BSD-15
Belka BSR-1
Belka BSR-2
Belka BSR-3
Belka BSR-4
Belka BSR-5
Belka BSR-6
Belka BSR-7
Słupy S-1 do S-6
Słupy S-7 do S-11
Rygle RG-1 do RG-7
Konstrukcja drewniana dachu – schemat montażowy
Konstrukcja pod siedziska - szalunek
Konstrukcja pod siedziska - zbrojenie
Konstrukcja zadaszenia amfiteatru - rys. szalunkowy
Konstrukcja zadaszenia amfiteatru - rys. zbrojeniowy
ELEMENTY ZEWNĘTRZNE
K – 500
Rozmieszczenie murów oporowych
K – 501
Mur oporowy M1
K – 502
Mur oporowy M1.1
K – 503
Mur oporowy M1.2
K – 504
Mur oporowy M2
K – 505
Mur oporowy M2.1
K – 506
Mur oporowy M3
K – 507
Mur oporowy M1*
K – 508
Mur oporowy M4
K – 509
Mur oporowy M4.1
K – 510
Ogrodzenie systemowe - usytuowanie
K – 511
Ogrodzenie systemowe - widoki
K – 512
Ogrodzenie systemowe - fundamety
K – 513
Ogrodzenie systemowe - podwaliny
K – 514
Ogrodzenie systemowe - mury oporowe
K – 515
Konstrukcja wyspy - deskowanie
K – 516
Konstrukcja wyspy - zbrojenie
K – 517
Usytuowanie wyspy i mostków MS1 i MS1.1
KAZIMIERZ BISKUPI
4K
K – 518 A
K – 519 B
K – 520
K – 521
K – 522A
Mostki MS1 i MS1.1 – deskowanie
Mostki MS1 i MS1.1 – zbrojenie
Konstrukcja ogrodzenia ozdobnego
Konstrukcja tarasu – rysunek szalunkowy
Konstrukcja tarasu – rysunek zbrojeniowy
IV. WYKAZY STALI
KAZIMIERZ BISKUPI
5K
OPIS TECHNICZNY
KONSTRUKCJA
1. Przedmiot i zakres opracowania
Przedmiotem niniejszego opracowania jest projekt budowlano – wykonawczy
konstrukcji obiektów w ramach zagospodarowania terenu pomiędzy Klasztorem
Misjonarzy Świętej Rodziny a kościołem p.w. Świętego Marcina w Kazimierzu
Biskupim.
Zakres opracowania obejmuje konstrukcję budynku wielofunkcyjnego , amfiteatr z
widownią oraz pozostałe elementy zewnętrzne zagospodarowania.
Niniejszy projekt stanowi podstawę do otrzymania decyzji o pozwoleniu na
budowę.
2. Podstawa opracowania
Podstawę opracowania niniejszego projektu stanowiły :
- projekt architektoniczny ,
- projekty instalacji sanitarnych ,
- wizje lokalne ,
- uzgodnienia z Inwestorem i Użytkownikiem,
- dokumentacja geotechniczna wykonana przez AQUAGEOL w lutym 2010
- Polskie Normy .
3. Warunki gruntowo - wodne
W rejonie budynku wielofunkcyjnego występują następujące warstwy geotechniczne :
1/ grunt nasypowy z humusem na głębokości 91,30 – 92,40 m npm,
2/ pyły twardoplastyczne/półzwarte do poziomu 90,40 – 91,40 m npm ( IL= 0,15 ,
Φ=15, c=18 kPa )
3/ poniżej piaski drobnoziarniste średniozagęszczone ( ID= 0,55 , Φ=31 ).
Poziom wody gruntowej 89,60 – 90,20 m npm.
Poziom posadowienia : 91,80 do 92,00 m npm.
W rejonie amfiteatru występują następujące warstwy geotechniczne :
1/ grunt nasypowy z humusem na głębokości 89,70 – 90,30 m npm,
2/ piaski różnoziarniste z przewagą grubych średniozagęszczone do poziomu
89,30 m npm ( ID= 0,60 , Φ=33 ),
3/ poniżej glina półzwarta ( IL= 0,10 , Φ=20, c=35 kPa ).
Do poziomu 87,70 m npm nie natrafiono na wodę gruntową.
Poziom posadowienia : 90,60 m npm.
Dla powyższych obiektów przyjęto drugą kategorię geotechniczną w prostych
warunkach gruntowych.
KAZIMIERZ BISKUPI
10K
4. Opis ogólny konstrukcji
BUDYNEK WIELOFUNKCYJNY
Konstrukcję budynku stanowią :
- ławy i stopy fundamentowe żelbetowe,
- ściany fundamentowe i podwaliny żelbetowe,
- ściany nośne ceramiczne,
- główna ściana poprzeczna żelbetowa,
- konstrukcja dachu stalowa oparta na słupach stalowych i częściowo na
ścianach.
AMFITEATR
Widownia amfiteatru to układ ścianek żelbetowych częściowo ukształtowanych w
formie ścian oporowych wykonanych z żelbetu.
Zadaszenie stanowi przestrzenna forma wykonana jako żelbetowa.
ELEMENTY KONSTRUKCYJNE ZEWNĘTRZNE
W ramach niniejszego projektu opracowano konstrukcję dla :
- sztucznej wyspy jako elementu żelbetowego,
- kładek dla pieszych z zastosowaniem konstrukcji głównej żelbetowej oraz
pośredniej drewnianej,
- żelbetowych murków oporowych,
- ogrodzenia systemowego oraz ozdobnego.
5. Opis szczegółowy - budynek wielofunkcyjny
5.1 Fundamenty
Pod słupami stalowymi oraz słupem żelbetowym przyjęto stopy fundamentowe
żelbetowe – beton C20/25 , stal AIIIN.
Z fundamentów należy wypuścić kotwy lub zbrojenie do połączenia ze słupami.
Poziom posadowienia zgodnie z rysunkiem nr K-02 – 1,00 do 1,20 m poniżej
poziomu 0,00 .
Pod ścianami należy wykonać ławy fundamentowe żelbetowe o szerokości 30
cm, 60 cm, 70 cm, 94 cm i wysokości 30 cm na poziomie 1,00 m poniżej
poziomu 0,00 .
W miejscu występowania trzpieni w ścianach należy wypuścić zbrojenie
kontaktowe pokazane na rysunkach ścian.
Fundamenty należy posadowić na gruncie rodzimym tzn. jeżeli w przyjętym
poziomie ław i stóp fundamentowych występują grunty nasypowe to należy je
wybrać a następnie wykonać podsypkę z piasku średniego ubitego warstwami do
ID=0,6 (IS=0,95).
Pod fundamentami należy wykonać warstwę 10 cm chudego betonu, a następnie
ułożyć 2 warstwy papy.
KAZIMIERZ BISKUPI
11K
5.2 Ściany fundamentowe i podwaliny
W miejscu, gdzie występują zewnętrzne ściany murowane przyjęto ściany
fundamentowe żelbetowe do poziomu – 0,10 z betonu C20/25 i stali AIIIN, AI
grubości 24 cm.
Pod ścianami murowanymi wewnętrznymi zaprojektowano bloczki betonowe do
poziomu – 0,10 , grubości 24 cm.
Strefy, gdzie występuje obudowa systemowa zastosowano podwaliny żelbetowe
oparte na stopach fundamentowych. Podwaliny o grubości 18 cm i wysokości 50
cm z betonu C20/25 i stali AIIIN, AI .
5.3 Ściany murowane
Warstwę nośną dla ścian murowanych przyjęto z pustaków poryzowanych klasy
15. W miejscu występowania znacznych sił skupionych zastosowano trzpienie
żelbetowe z betonu C25/30 i stali AIIIN. Lokalizację trzpieni oraz wymiary
pokazano na rysunkach ścian K-200 do K-211. W poziome stropów oraz dachu
należy wykonać wieńce żelbetowe.
5.4 Ściany , słup i schody żelbetowe
Ściana SZ1 gr. 30 cm dzieląca strefę wystawienniczo - konsumpcyjną z częścią
techniczną i salą audiowizualną
została zaprojektowana z betonu
„architektonicznego” samozagęszczalnego. W ścianie należy pozostawić otwory
do wprowadzenia luksfer, bruzdy oraz osadzić elementy do podwieszeń zgodnie
z rysunkiem K-206. Całość z betonu C25/30 i stali AIIIN.
Ściany SZ2 pełniące rolę wydzielenia funkcji , dekoracyjną oraz donicy gr. 15 cm
wykonać jak SZ1.
Słup żelbetowy (wg rys. nr K-107) 40 x 40 cm stanowiący podparcie antresoli
wykonać z betonu C20/25 oraz stali AIIIN. Słup połączyć monolitycznie ze stopą
fundamentową oraz stropem.
Schody żelbetowe w strefie technicznej gr. 20 cm wykonać z betonu C20/25
oraz stali AIIIN wg rys. nr K-106.
Schody widowni gr. 15 cm w konstrukcji j.w.
Na poziom antresoli będą prowadzić schody wykonane jako wspornikowe
osadzone w belce ściany murowanej z betonu C25/30 i stali AIIIN wg rys. nr K204.1.
5.5 Stropy i belki żelbetowe
Stropy wykonać jako żelbetowe grubości 15 cm i 20 cm z betonu C20/25 i stali
AIIIN wg rys. K-104 i K-109. Przy oparciu stropów na ścianach przyjęto wieńce
żelbetowe.
Belki wg rys. nr K-105 i K-108 z betonu C20/25 i stali AIIIN.
KAZIMIERZ BISKUPI
12K
5.6 Konstrukcja stalowa
W ramach konstrukcji stalowej zaprojektowano elementy nośne dachu (belki i
słupy) oraz podkonstrukcję dla obudowy systemowej. Całość ze stali 18G2.
Profile dla poszczególnych elementów :
1/ słupy – HEB 240,
2/ rygle i belki w strefie wystawienniczej – HEA 240,
3/ belki nad salą wielofunkcyjną – IPE 240 , IPE 330,
4/ podkonstrukcja dla obudowy – rura kwadratowa 160 x 100 x 4.
5.7 Zabezpieczenia przeciwwodne
Izolacje poziome – 2 warstwy papy asfaltowej na styku chudy beton /
fundamenty oraz w ścianach powyżej terenu.
Izolacje pionowe – zagruntowanie rozcieńczoną emulsją asfaltowo-kauczukową
pionowych płaszczyzn fundamentów oraz ścian fundamentowych i podwalin , a
następnie pomalowanie lepikiem asfaltowym na zimno (bez kontaktu ze
styropianem) albo emulsją asfaltowo-kauczukową.
Słupy, rygle i belki zabezpieczyć warstwą farbą ogniochronną do klasy
odporności ogniowej R60 przy użyciu systemu np. Flame Stal (A+B Polska).
5.8 Zabezpieczenie przeciwpożarowe elementów konstrukcji
Przyjęto następujące klasy odporności ogniowej dla poszczególnych elementów
:
1/ konstrukcja nośna stalowa dachu – R60,
2/ pozostała konstrukcja nośna (ściany , słupy i belki żelbetowe) – R120,
3/ stropy – min. REI60.
6. Opis szczegółowy - amfiteatr
6.1 Konstrukcja widowni
Konstrukcję widowni stanowią elementy w postaci ścianek oporowych
wykonanych jako żelbetowe z betonu C25/30 i stali AIIIN.
6.2 Konstrukcja zadaszenia
Konstrukcja zadaszenia to element przestrzenny wykonany jako monolityczny z
betonu samozagęszczalnego , wodoszczelnego W10 klasy C35/45 i stali AIIIN.
Technologię należy uzgodnić przed przystąpieniem do wykonania prac przez
firmę wykonawczą.
KAZIMIERZ BISKUPI
13K
Płaszczyznę zadaszenia należy zabezpieczyć powłoką pielęgnacyjno-ochronną
pełniącą rolę ochronny przeciwwodnej z możliwością odkształcania do 0,3 mm.
7. Opis szczegółowy - elementy konstrukcyjne zewnętrzne
7.1 Konstrukcja wyspy
Konstrukcję wyspy stanowi ściana żelbetowa gr. 20 cm pogrubiona w miejscu
podparcia mostków, usztywniona ścianami poprzecznymi i wypełniona żwirem z
gruntem. Materiały : beton C20/25 , stal AIIIN.
7.2 Przejścia dla pieszych
Przejścia dla pieszych zaprojektowano jako łukowe żelbetowe podparte z jednej
strony przegubowo - przesuwnie na ścianie wyspy, natomiast z drugiej na
przyczółku w formie muru oporowego z zastrzałem.
Elementem nośnym jest układ dwóch belek żelbetowych o wym. 30 x 40 cm, na
których zostanie ułożone poszycie z balustradą.
Materiały : beton C25/30 , stal AIIIN.
7.3 Taras
Taras w rzucie o kształcie łukowym zaprojektowano w konstrukcji żelbetowej
podpartej w skrajnych punktach przegubowo – przesuwnie na przyczółkach w
formie murów oporowych oraz pośrednio na podporach słupowych z
zastrzałem.
Elementem nośnym jest układ dwóch belek żelbetowych o wym. 30 x 50 cm na
których zostanie ułożone poszycie z balustradą oraz słupy 30 x 30 cm.
Materiały : beton C25/30 , stal AIIIN.
7.4 Ogrodzenie systemowe i ozdobne
Słupki ogrodzenia systemowego zakotwić w stopach, na których będą oparte
podwaliny żelbetowe.
Materiały : beton C20/25 , stal AIIIN.
Ogrodzenie ozdobne – słupki z cegły klinkierowej z wbudowanym trzpieniem
żelbetowym. Słupki stalowe oparte na stopkach stanowiących podpory dla
podwaliny monolitycznej.
Materiały : beton C25/30 , stal AIIIN.
KAZIMIERZ BISKUPI
14K
7.5 Murki oporowe
Lokalizacja murków oporowych wg rys. nr K-500. Kształty poszczególnych
elementów pokazano na rysunkach szczegółowych.
Materiały : beton C20/25 , stal AIIIN.
8. Zalecenia ogólne
Prace konstrukcyjne należy prowadzić pod stałym nadzorem geodezyjnym
(wyznaczanie osi modularnych w terenie, rektyfikacja szalunków, obmiary
powykonawcze).
Całość prac należy prowadzić zgodnie z wytycznymi wykonawstwa i odbioru robót
budowlano – montażowych oraz obowiązującymi normami i przepisami. Roboty
winny być wykonywane przez wyspecjalizowane ekipy, pod stałym nadzorem osób
uprawnionych do pełnienia samodzielnych funkcji technicznych w budownictwie.
W przypadku wystąpienia wątpliwości dotyczących projektowanych robót
konstrukcyjnych należy porozumieć się z autorami niniejszego projektu.
Opracował
mgr inż. Andrzej Szydłowski
KAZIMIERZ BISKUPI
15K
ZAGOSPODAROWANIE TERENU
POMIĘDZY KLASZTOREM MISJONARZY
ŚW. RODZINY A KOŚCIOŁEM P.W. ŚW.
MARCINA W KAZIMIERZU BISKUPIM
PROJEKT BUDOWLANO - WYKONAWCZY
KONSTRUKCJA
OBLICZENIA
STATYCZNO - WYTRZYMAŁOŚCIOWE
DATA
kwiecień 2010
PROJEKTANT
SPRAWDZAJĄCY
mgr inż. Andrzej
Szydłowski
upr. bud. nr 23/84
mgr inż. Hanna
Lipska
upr. bud. nr 387/89
16 K
Katowice , kwiecień 2010
BRANŻA - OŚWIADCZENIE AUTORA
Autor niniejszego projektu oświadcza, że projekt budowlano-wykonawczy konstrukcji dla
inwestycji „ZAGOSPODAROWANIE
TERENU
POMIĘDZY
KLASZTOREM
MISJONARZY ŚW. RODZINY A KOŚCIOŁEM P.W. ŚW. MARCINA W KAZIMIERZU
BISKUPIM JAKO ELEMENT PLANOWANEGO PARKU KULTUROWEGO NA
TERENIE GMINY KAZIMIERZ BISKUPI” został wykonany zgodnie z obowiązującymi
przepisami oraz zasadami wiedzy technicznej.
AUTOR PROJEKTU :
...................................................
SPRAWDZAJĄCY :
....................................................
9K
