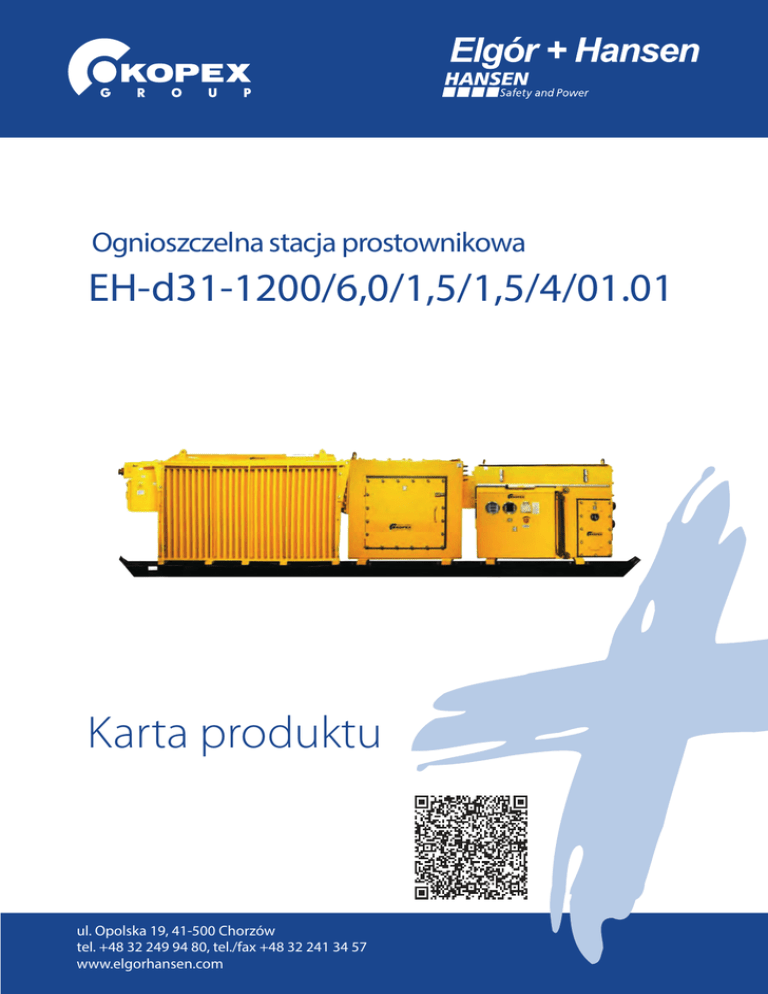

Karta produktu

Ognioszczelna stacja prostownikowa
EH-d31-1200/6,0/1,5/1,5/4/01.01
Karta produktu
ul. Opolska 19, 41-500 Chorzów
tel. +48 32 249 94 80, tel./fax +48 32 241 34 57
www.elgorhansen.com
CECHY CHARAKTERYSTYCZNE
Ognioszczelna stacja prostownikowa jest urządzeniem w wykonaniu przeciwwybuchowym i zgodnie z polskimi przepisami wykonawczymi Prawa Geologicznego i Górniczego może być instalowana w podziemnych wyrobiskach zakładów
górniczych niemetanowych i metanowych ze stopniem zagrożenia metanowego „a”, „b” lub „c” oraz klasy A lub B zagrożenia wybuchem pyłu węglowego. Konstrukcja opracowana została zgodnie z wymaganiami dyrektywy 94/9/WE (ATEX).
Ognioszczelna stacja prostownikowa typu EH-d31-1200/6,0/1,5/1,5/4/01.01 jest górniczym urządzeniem zasilającym falowniki napięcia. Zastosowane zabezpieczenia elektroenergetyczne oraz przyjęty system sterowania i współpracy z blokadami
technologicznymi z wykorzystaniem obwodów iskrobezpiecznych, zapewniają bezpieczną współpracę z zasilanymi urządzeniami górniczymi.
Stacja przewidziana jest do stosowania w sieciach elektroenergetycznych o napięciu znamionowym 6kV z izolowanym
punktem neutralnym transformatora zasilającego.
Ognioszczelna stacja prostownikowa wyposażona jest w dwa niezależne prostowniki o prądzie 400A każdy i napięciu znamionowym wyjściowym 1,5kVDC. Każdy z prostowników posiada dwa odpływy. Dodatkowo stacja wyposażona jest w:
• dwa odpływy trójfazowe 230V,
jeden odpływ jednofazowy 230V,
• • jeden odpływ jednofazowy 42V.
BUDOWA
Ognioszczelna stacja prostownikowa stanowi zestaw składający się z czterech komór:
• górnego napięcia transformatora od strony zasilania,
• transformatora głównego,
• dławików,
• głównej prostownika (aparaturowo-odpływowa) z wydzielonym przedziałem odpływowym.
OPIS DZIAŁANIA
Ognioszczelna stacja prostownikowa, zasilana napięciem 6kV, pozwala po obniżeniu napięcia i przetworzeniu go w prostownikach na uzyskanie na odpływach napięcia stałego 1,5kVDC.
Konstrukcja prostowników aktywnych umożliwia zwrot energii do sieci zasilającej. Stacja prostownikowa posiada cztery odpływy główne stałoprądowe chronione od skutków zwarć i przeciążeń. Wyposażona jest w centralne zabezpieczenia upływowe chroniące trójfazowe instalacje elektroenergetyczne z izolowanym punktem neutralnym transformatora oraz instalacje
elektroenergetyczne stałoprądowe będące pod napięciem od skutków pracy przy obniżonym stanie izolacji. Odpływy stacji
zabezpieczone są przekaźnikami upływowymi blokującymi. Stację prostownikową wyposażono w urządzenia kontrolno-sygnalizacyjne, zapewniające pełną diagnostykę pracy urządzenia.
Stacja prostownikowa może znajdować się w dwóch stanach pracy: w pracy diodowej oraz w pracy aktywnej. Przejście ze
stanu pracy diodowej w stan pracy aktywnej następuje w chwili wysterowania falownika zasilanego ze stacji prostownikowej
oraz po przekroczeniu ustalonych wartości prądów płynących przez prostowniki na skutek załączenia odbiorników zasilanych
z falownika. Do wysterowania pracy aktywnej służą przekaźniki sterownicze i kontroli ciągłości uziemienia. Do sterowania odpływami pomocniczymi sieci trójfazowej 230V służą separatory z obwodami iskrobezpiecznymi, które nie stanowią standardowego wyposażenia stacji. Opcjonalnie stacja prostownikowa przystosowana jest do podłączenia układu transmisji danych,
umożliwiającego odczyt informacji technologicznych i ich przesył na powierzchnię kopalni (np. do dyspozytora). Podzespołem niezbędnym do prawidłowej pracy stacji prostownikowej jest dodatkowe urządzenie chłodzące, zapewniające odbiór
wydzielanej energii cieplnej podczas pracy. Dodatkowe urządzenie chłodzące nie stanowi standardowego wyposażenia stacji
prostownikowej. Zastosowanie systemu chłodzenia produkcji Elgór+Hansen nie powoduje konieczności przyłączania podzespołów stacji prostownikowej do zewnętrznej instalacji wodnej.
www.elgorhansen.com
Ognioszczelna stacja prostownikowa
EH-d31-1200/6,0/1,5/1,5/4/01.01
DANE TECHNICZNE
Znamionowe napięcie zasilania
6000 V
Częstotliwość napięcia zasilania
50/60Hz
Moc znamionowa czynna
1200 kW
Znamionowe napięcie wyjściowe
1500 VDC
Znamionowe napięcie izolacji i łączeniowe
1500 VDC
Znamionowy prąd ciągły:
całkowity
800 A
toru głównego prostownika
400 A
pojedynczego odpływu
315 A
Ilość odpływów głównych
4
Zewnętrzne obwody trójfazowe do 230V (10kVA)
Ilość odpływów
2
Zewnętrzne obwody jednofazowe do 230V (250VA)
Ilość odpływów
1
Zewnętrzne obwody jednofazowe do 42V (150VA)
Ilość odpływów
1
Masa
~14500kg
Chłodzenie
Powietrzne naturalne, wodne wymuszone
SCHEMAT URZĄDZENIA
TG11
K11
6kV
F101
F102
F103
Q11
LD1
K2
LD2
PA1
1Ud1
2Ud1 1,5kV DC
PA2
1Ud2
2Ud2 1,5kV DC
F104
F105
F106
F12
T12
K1
F201
F202
F203
T24
T25
F25
K3
L2
3x230V
K4
L3
3x230V
K5
L1
42V
K6
L1
230V
PA1, PA2 – blok prostownika,
T12, T24, T25 – transformator pomocniczy,
LD1, LD2 – dławik sieciowy, Q11 – odłącznik,
K11, K1, K2 – stycznik główny,
F12, F201, F202, F203 – wkładka topikowa,
K3, K4, K5, K6 – stycznik odpływów pomocniczych
F25, F101, F102, F103, F104, F105, F106
TG11 – transformator główny
ul. Opolska 19, 41-500 Chorzów
tel. +48 32 249 94 80, tel./fax +48 32 241 34 57
www.elgorhansen.com
Ognioszczelna stacja prostownikowa
EH-d31-1200/6,0/1,5/1,5/4/01.01
RYSUNEK WYMIAROWY
1610
°
90
1470
(3523)
(3211)
°
90
1130
1995
CECHA BUDOWY PRZECIWWYBUCHOWEJ
1453 I M2 Ex d I Mb
Certyfikat badania typu WE: KOMAG 13ATEX307X
ul. Grabowa 1, 40-172 Katowice
tel. +48 32 604 70 00, tel./fax +48 32 604 71 00
www.kopex.com.pl
7000
6735
7750
°
90
1955
