iL Professional 750 F/HY_Dane techniczne

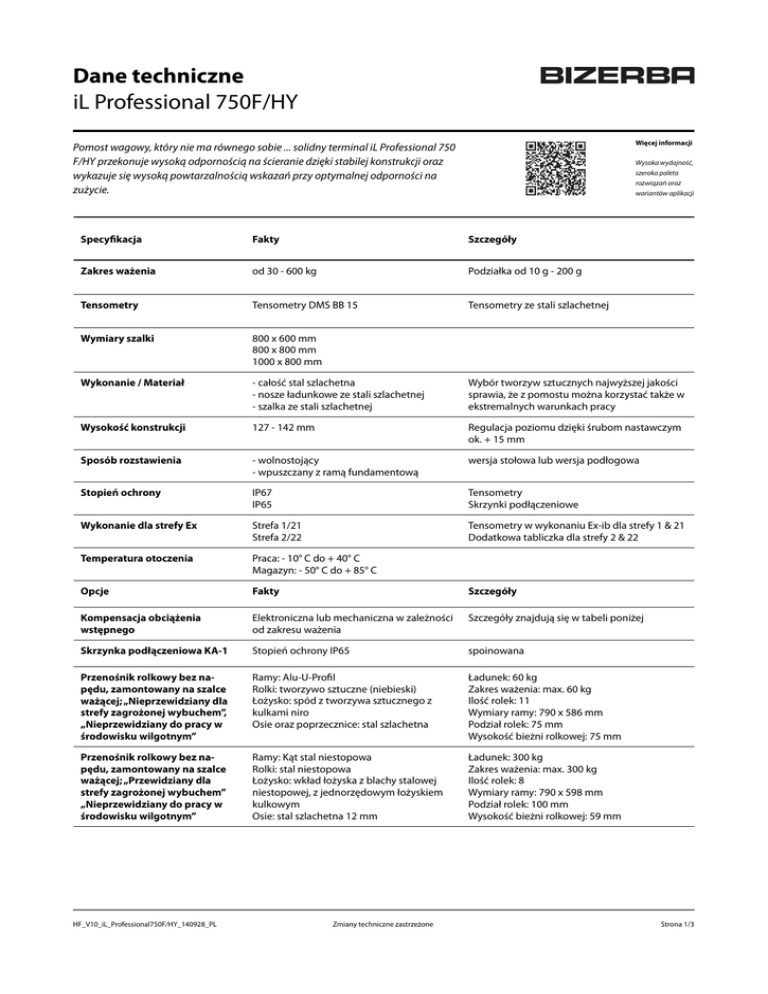

Dane techniczne iL Professional 750F/HY Więcej informacji Pomost wagowy, który nie ma równego sobie ... solidny terminal iL Professional 750 F/HY przekonuje wysoką odpornością na ścieranie dzięki stabilej konstrukcji oraz wykazuje się wysoką powtarzalnością wskazań przy optymalnej odporności na zużycie. Wysoka wydajność, szeroka paleta rozwiązań oraz wariantów aplikacji Specyfikacja Fakty Szczegóły Zakres ważenia od 30 - 600 kg Podziałka od 10 g - 200 g Tensometry Tensometry DMS BB 15 Tensometry ze stali szlachetnej Wymiary szalki 800 x 600 mm 800 x 800 mm 1000 x 800 mm Wykonanie / Materiał - całość stal szlachetna - nosze ładunkowe ze stali szlachetnej - szalka ze stali szlachetnej Wybór tworzyw sztucznych najwyższej jakości sprawia, że z pomostu można korzystać także w ekstremalnych warunkach pracy Wysokość konstrukcji 127 - 142 mm Regulacja poziomu dzięki śrubom nastawczym ok. + 15 mm Sposób rozstawienia - wolnostojący - wpuszczany z ramą fundamentową wersja stołowa lub wersja podłogowa Stopień ochrony IP67 IP65 Tensometry Skrzynki podłączeniowe Wykonanie dla strefy Ex Strefa 1/21 Strefa 2/22 Tensometry w wykonaniu Ex-ib dla strefy 1 & 21 Dodatkowa tabliczka dla strefy 2 & 22 Temperatura otoczenia Praca: - 10° C do + 40° C Magazyn: - 50° C do + 85° C Opcje Fakty Szczegóły Kompensacja obciążenia wstępnego Elektroniczna lub mechaniczna w zależności od zakresu ważenia Szczegóły znajdują się w tabeli poniżej Skrzynka podłączeniowa KA-1 Stopień ochrony IP65 spoinowana Przenośnik rolkowy bez napędu, zamontowany na szalce ważącej; „Nieprzewidziany dla strefy zagrożonej wybuchem”, „Nieprzewidziany do pracy w środowisku wilgotnym” Ramy: Alu-U-Profil Rolki: tworzywo sztuczne (niebieski) Łożysko: spód z tworzywa sztucznego z kulkami niro Osie oraz poprzecznice: stal szlachetna Ładunek: 60 kg Zakres ważenia: max. 60 kg Ilość rolek: 11 Wymiary ramy: 790 x 586 mm Podział rolek: 75 mm Wysokość bieżni rolkowej: 75 mm Przenośnik rolkowy bez napędu, zamontowany na szalce ważącej; „Przewidziany dla strefy zagrożonej wybuchem” „Nieprzewidziany do pracy w środowisku wilgotnym” Ramy: Kąt stal niestopowa Rolki: stal niestopowa Łożysko: wkład łożyska z blachy stalowej niestopowej, z jednorzędowym łożyskiem kulkowym Osie: stal szlachetna 12 mm Ładunek: 300 kg Zakres ważenia: max. 300 kg Ilość rolek: 8 Wymiary ramy: 790 x 598 mm Podział rolek: 100 mm Wysokość bieżni rolkowej: 59 mm HF_V10_iL_Professional750F/HY_140928_PL Zmiany techniczne zastrzeżone Strona 1/3 Ładunek: 600 kg Zakres ważenia: max. 600 kg Ilość rolek: 8 Wymiary ramy: 780 x 572 mm Podział rolek: 100 mm Wysokość bieżni rolkowej: 100 mm Ładunek: 150 kg Zakres ważenia: max. 150 kg Ilość rolek: 8 Wymiary ramy: 780 x 781 mm Podział rolek: 100 mm Wysokość bieżni rolkowej: 64 mm Ładunek: 600 kg Zakres ważenia: max. 600 kg Ilość rolek: 8 Wymiary ramy: 780 x 776 mm Podział rolek: 100 mm Wysokość bieżni rolkowej: 100 mm Ładunek: 150 kg Zakres ważenia: max. 150 kg Ilość rolek: 10 Wymiary ramy: 980 x 781 mm Podział rolek: 100 mm Wysokość bieżni rolkowej: 64 mm Ładunek: 600 kg Zakres ważenia: max. 600 kg Ilość rolek: 10 Wymiary ramy: 980 x 776 mm Podział rolek: 100 mm Wysokość bieżni rolkowej: 100 mm Dane techniczne HF_V10_iL_Professional750F/HY_140928_PL Zmiany techniczne zastrzeżone Strona 2/3 Symbole IP 65 IP 67 Strefa 1/21 Strefa 1/22 waga podłogowa waga stołowa DMS waga hybrydowa wersja mobilna Rysunki techniczne, dane w mm HF_V10_iL_Professional750F/HY_140928_PL Zmiany techniczne zastrzeżone Strona 3/3
