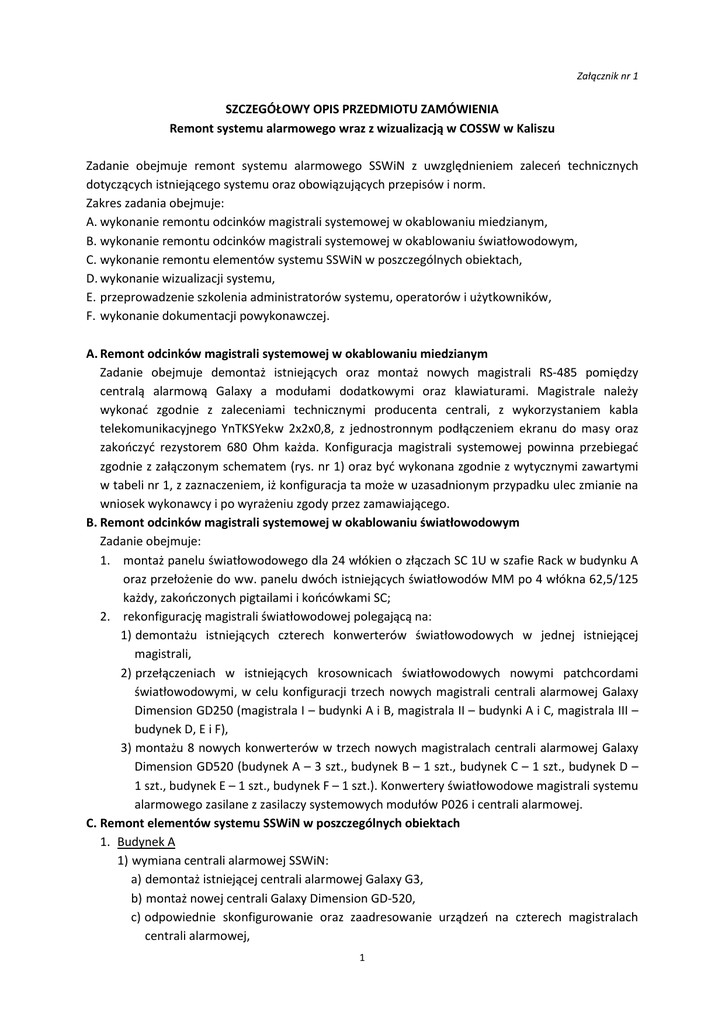

Załącznik nr 1
SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA
Remont systemu alarmowego wraz z wizualizacją w COSSW w Kaliszu
Zadanie obejmuje remont systemu alarmowego SSWiN z uwzględnieniem zaleceń technicznych
dotyczących istniejącego systemu oraz obowiązujących przepisów i norm.
Zakres zadania obejmuje:
A. wykonanie remontu odcinków magistrali systemowej w okablowaniu miedzianym,
B. wykonanie remontu odcinków magistrali systemowej w okablowaniu światłowodowym,
C. wykonanie remontu elementów systemu SSWiN w poszczególnych obiektach,
D. wykonanie wizualizacji systemu,
E. przeprowadzenie szkolenia administratorów systemu, operatorów i użytkowników,
F. wykonanie dokumentacji powykonawczej.
A. Remont odcinków magistrali systemowej w okablowaniu miedzianym
Zadanie obejmuje demontaż istniejących oraz montaż nowych magistrali RS-485 pomiędzy
centralą alarmową Galaxy a modułami dodatkowymi oraz klawiaturami. Magistrale należy
wykonać zgodnie z zaleceniami technicznymi producenta centrali, z wykorzystaniem kabla
telekomunikacyjnego YnTKSYekw 2x2x0,8, z jednostronnym podłączeniem ekranu do masy oraz
zakończyć rezystorem 680 Ohm każda. Konfiguracja magistrali systemowej powinna przebiegać
zgodnie z załączonym schematem (rys. nr 1) oraz być wykonana zgodnie z wytycznymi zawartymi
w tabeli nr 1, z zaznaczeniem, iż konfiguracja ta może w uzasadnionym przypadku ulec zmianie na
wniosek wykonawcy i po wyrażeniu zgody przez zamawiającego.
B. Remont odcinków magistrali systemowej w okablowaniu światłowodowym
Zadanie obejmuje:
1. montaż panelu światłowodowego dla 24 włókien o złączach SC 1U w szafie Rack w budynku A
oraz przełożenie do ww. panelu dwóch istniejących światłowodów MM po 4 włókna 62,5/125
każdy, zakończonych pigtailami i końcówkami SC;
2. rekonfigurację magistrali światłowodowej polegającą na:
1) demontażu istniejących czterech konwerterów światłowodowych w jednej istniejącej
magistrali,
2) przełączeniach w istniejących krosownicach światłowodowych nowymi patchcordami
światłowodowymi, w celu konfiguracji trzech nowych magistrali centrali alarmowej Galaxy
Dimension GD250 (magistrala I – budynki A i B, magistrala II – budynki A i C, magistrala III –
budynek D, E i F),
3) montażu 8 nowych konwerterów w trzech nowych magistralach centrali alarmowej Galaxy
Dimension GD520 (budynek A – 3 szt., budynek B – 1 szt., budynek C – 1 szt., budynek D –
1 szt., budynek E – 1 szt., budynek F – 1 szt.). Konwertery światłowodowe magistrali systemu
alarmowego zasilane z zasilaczy systemowych modułów P026 i centrali alarmowej.
C. Remont elementów systemu SSWiN w poszczególnych obiektach
1. Budynek A
1) wymiana centrali alarmowej SSWiN:
a) demontaż istniejącej centrali alarmowej Galaxy G3,
b) montaż nowej centrali Galaxy Dimension GD-520,
c) odpowiednie skonfigurowanie oraz zaadresowanie urządzeń na czterech magistralach
centrali alarmowej,
1
d) konfiguracja nowej centrali na podstawie programu wymienianej centrali G3
z uwzględnieniem prowadzonego remontu systemu alarmowego,
e) konfiguracji 11 stref dozorowych, utworzenie 10 grup i 30 użytkowników,
f) przypisanie uprawnień użytkownikom i grupom do stref;
2) podłączenie trzech miedzianych magistral systemowych do trzech nowych konwerterów
światłowodowych w nowym i istniejącym patchpanelu światłowodowego w szafie Rack obok
montowanej nowej centrali alarmowej;
3) wymiana dysku w rejestratorze video model Divar DVR16e2302 na dysk ATA 500GB
przeznaczony do pracy ciągłej.
2. Budynek B
1) wymiana istniejących 5 szt. czujek dymu w liniach dozorowych, w pomieszczeniach budynku
B, na nowe Satel TSD-1 wraz z rezystorami terminującymi 2EOL;
2) montaż nowej czujki temperatury Satel TP-1 w serwerowni 1 w budynku B na parterze;
3) demontaż modułu Galaxy P026 w serwerowni 1 w budynku B oraz montaż w jego miejsce
puszki PCV natynkowej do przedłużenia okablowania od istniejących czujek: ruchu, dymu i
czterech kontaktronów; przedłużenie okablowania (o 12 mb w istniejącym korycie stalowym
i PCV) piętro wyżej do serwerowni 101 oraz podłączenie linii dozorowych do istniejącego
modułu 204 Galaxy;
4) podłączenie miedzianej magistrali systemowej do nowego konwertera światłowodowego i
istniejącego patchpanelu światłowodowego w szafie Rack w serwerowni 101;
5) demontaż istniejącej kamery na suficie podwieszanym przy drzwiach do kancelarii tajnej
oraz montaż nowej tak, aby w obrazie możliwa była identyfikacja osoby przy wejściu
do kancelarii tajnej:
a) przedłużenie istniejącego okablowania koncentrycznego i zasilania OMY 2x1,5 (12Vdc) o
ok. 7 mb: 3 m w rurze osłonowej peszel nad sufitem podwieszanym i 4 m w nowych
listwach PCV,
b) montaż kamery na ścianie po stronie drzwi do kancelarii zaraz za szklanym wydzieleniem
korytarza, doprowadzenie okablowania w korytku PCV spod sufitu podwieszanego na
korytarzu,
c) montaż korytka PCV wzdłuż ramy wygrodzenia szklanego na korytarzu.
Obraz z kamery ma być przekazywany poprzez istniejące konwertery i światłowód do
istniejącego rejestratora cyfrowego.
3. Budynek C
1) remont elementów „cichej kontroli strażnika” na posterunku przy budynku C:
a) wymiana urządzeń na nowe: przycisk napadowy, przycisk potwierdzenia alarmu, dwa
sygnalizatory optyczne;
b) wymiana okablowania od tych urządzeń do modułu P026 znajdującego się w budynku C.
Instalację okablowania po konstrukcji stalowej posterunku należy prowadzić w rurze
HDPE UV z uchwytami stalowymi (przepusty do budynku uszczelnić pianką Hilti);
c) podłączenie miedzianej magistrali systemowej do nowego konwertera światłowodowego
i istniejącego patchpanelu światłowodowego w szafie Rack;
2) demontaż istniejącego oraz montaż nowego videodomofonu:
a) montaż panelu wywołania z kamerą w futrynie stalowej furtki;
b) podłączenie do istniejącego elektrozaczepu 12Vdc;
c) poprowadzenie nowego okablowania w rurze osłonowej stalowej do ziemi. Kabel
prowadzony w ziemi 30 m należy wprowadzić do budynku przy istniejącej studzience
telekomunikacyjnej (SK-1). W budynku należy poprowadzić okablowanie przy suficie w
2
korytku PCV 35 m do dwóch paneli odbiorczych z monitorami (instalacja w miejscu
demontowanych urządzeń: monitora i słuchawki unifonu). Zasilanie dwóch monitorów z
szafy teleinformatycznej w odległości 25 m.
3) demontaż istniejącego zasilacza UPS i montaż nowego zasilacza UPS ARES 3000 Rack.
4. Budynek D
W istniejącym stanie zabezpieczenie pomieszczeń magazynu uzbrojenia, znajdujących się w
budynku D na parterze i na II piętrze, realizowane jest poprzez istniejący moduł w budynku E.
Remont polega na:
a) montażu nowego modułu P026 (w pomieszczeniu wartowni „szkolnej” przy istniejącej,
wiszącej szafie Rack),
b) montażu dwóch nowych klawiatur CP037, jedna przy drzwiach magazynu na parterze, druga
na II piętrze,
c) podłączeniu istniejących linii dozorowych z dwóch magazynów, od czujek kontaktronowych
oraz PIR do nowego modułu P026 (istniejące linie biegną w miejscu instalacji nowego
modułu z wystarczającym zapasem),
d) podłączeniu miedzianej magistrali systemowej do nowego konwertera światłowodowego i
istniejącego patchpanelu światłowodowego w szafie Rack obok montowanego nowego
modułu P026.
Okablowanie magistrali układane w listwach instalacyjnych PCV.
5. Budynek E
1) w pomieszczeniu technicznym na parterze budynku:
a) montaż nowej klawiatury CP037, czujki ruchu PIR, jednego kontaktronu drzwi i dwóch
kontaktronów w oknach, podłączenie do istniejącego modułu P026 i magistrali Galaxy w
tym pomieszczeniu;
b) montaż nowej czujki temperatury Satel TP-1;
c) podłączenie miedzianej magistrali systemowej do nowego konwertera światłowodowego
i istniejącego patchpanelu światłowodowego w szafie Rack obok montowanego nowego
modułu P026;
2) w archiwum na parterze budynku: wymiana istniejących 5 szt. czujek dymu w liniach
dozorowych na nowe Satel TSD-1 wraz z rezystorami terminującymi 2EOL.
6. Budynek F
1) zabezpieczenie pomieszczenia magazynu uzbrojenia na parterze budynku (okablowanie
układane w listwach instalacyjnych PCV) obejmuje:
a) montaż w pomieszczeniu technicznym na parterze modułu P026 (z demontażu z
serwerowni 1 w budynku B);
b) montaż przy drzwiach magazynu klawiatury CP037;
c) montaż w pomieszczeniu magazynu uzbrojenia czujek typu kontaktron na drzwi i dwa
jednoskrzydłowe okna oraz dwóch czujek PIR;
d) montaż przy wejściu do hallu budynku F kamery, obejmującej polem obserwacji wejście
do magazynu uzbrojenia. Kabel koncentryczny i zasilający należy prowadzić w korycie
PCV do szafy Rack w pom. technicznym, tam poprzez instalowany nowy konwerter
światłowodowy MM obraz przesyłany będzie przez krosownicę światłowodową w
budynku E do budynku A. Stamtąd sygnał optyczny za pomocą nowego konwertera
zamieniany będzie na sygnał video po kablu koncentrycznym i podłączony do
istniejącego rejestratora video;
3
e) podłączenie miedzianej magistrali systemowej do nowego konwertera światłowodowego
i istniejącego patchpanelu światłowodowego w szafie Rack obok montowanego nowego
modułu P026.
D. Wizualizacja systemu
1. W celu przygotowania stanowiska operatora wizualizacji systemu alarmowego wykonawca
winien dostarczyć: stację roboczą PC z kartą graficzną dwumonitorową oraz dwa monitory
LCD. Stacja robocza ma być jednocześnie klientem dla operatora. Wersja sprzętu do pracy 24
godzinnej.
2. Wizualizację systemu należy opracować w postaci: grafiki/planu ogólnego obiektu COSSW w
Kaliszu, grafiki/planu szczegółowego – sześciu budynków: A, B, C, D, E, F; liczba elementów do
wizualizacji: 150.
3. Wizualizacja systemu alarmowego Galaxy Dimension GD520, ma przedstawiać aktualny stan
wszystkich wykorzystywanych linii dozorowych w systemie. Wizualizacja ma za zadanie
informować na bieżąco o sabotażu, awariach i alarmach. Proces wizualizacji winien składać się
z wykonania podkładu planu terenu i poszczególnych budynków, zdefiniowania czujek
oraz rozmieszczenia ich na planach szczegółowych budynków, zdefiniowania reakcji systemu
na zdarzenia przychodzące z centrali, konfiguracji sygnalizacji optycznej i dźwiękowej, opisu
procedur działania dla obsługi. Procedury do umieszczenia w wizualizacji po uzgodnieniach
z wykonawcą dostarczy zamawiający.
4. Wizualizację należy zintegrować z istniejącym systemem telewizji przemysłowej
poprzez odpowiednie połączenie wyjść centrali Galaxy z wejściami sterującymi rejestratora
video i ich konfigurację, celem wyświetlania podglądu z kamer w momencie zdarzenia
(sygnalizacja w systemie Galaxy) znajdującego się w pobliżu pola widzenia kamery (wszystkie
wyjścia w płycie centrali alarmowej oraz wszystkie wejścia rejestratora są wolne). Wykonawca
uzgodni z zamawiającym na etapie wykonania robót, która kamera i na jakie zdarzenie ma
zostać wyświetlona na pełnym ekranie monitora podłączonego do rejestratora. W istniejącym
systemie telewizji dozorowej występuje rejestrator model: Divar DVR16e2302.
5. Wykonawca przygotuje i wykona kopię zapasową systemu wizualizacji, do ewentualnego
odtwarzania w przypadku usterki.
6. Zamawiający nie posiada rzutów budynków w wersji elektronicznej. Zamawiający udostępni
wykonawcy nieaktualizowaną mapę terenu i rzuty budynków w wersji papierowej.
E. Szkolenie administratorów systemu, operatorów i użytkowników
Przed podpisaniem protokołu odbioru robót wykonawca przeprowadzi następujące szkolenia dla
administratorów i użytkowników systemu:
1. sześciogodzinne dla administratorów systemu (2 osoby) – obejmować musi konfigurację
systemu w trybie inżyniera z poziomu klawiatury oraz z poziomu programu komputerowego
oraz pełną funkcjonalność wizualizacji w zakresie realizowanego remontu systemu;
2. dwugodzinne dla operatora wizualizacji (4 grupy po 4 osoby) – obejmować musi obsługę
systemu z poziomu operatora z klawiatury systemowej oraz poprzez wizualizację. Realizacja
szkolenia w czterech kolejnych dniach roboczych (1 grupa dziennie).
3. godzinne dla użytkowników stref (5 grup 4-osobowych) – przeprowadzone w formie ćwiczeń,
obejmujących zazbrajanie i rozbrajanie strefy oraz obsługę kodów użytkownika z poziomu
klawiatury.
F. Wykonanie dokumentacji powykonawczej
1. Wykonawca opracuje i przekaże zamawiającemu przed podpisaniem protokołu odbioru robót
dokumentację powykonawczą wyremontowanego systemu w postaci papierowej w 3 egz. oraz
w wersji elektronicznej w plikach .pdf na płycie CD. Zamawiający nie udostępni poprzedniej,
4
nieaktualnej dokumentacji systemu.
2. Dokumentacja powykonawcza powinna zawierać:
1) dane wykonawcy remontu,
2) projekt powykonawczy systemu zawierający: opis konfiguracji systemu, zestawienie
materiałów i rysunki z lokalizacją urządzeń, trasami okablowania, schemat blokowy, sposoby
sygnalizacji, alarmowania,
3) instrukcję obsługi systemu alarmowego i wizualizacji,
4) instrukcję postępowania w przypadku awarii systemu,
5) instrukcję dotyczącą konserwacji systemu,
6) protokoły ze szkoleń administratorów, operatorów i użytkowników,
7) protokoły pomiarów nowego okablowania miedzianego linii dozorowych i magistrali –
pomiar ciągłości oraz pomiarów rezystancji izolacji kabli zasilających moduły,
8) deklarację zgodności urządzeń ze stopniem (grade) 3.
3. Wykonawca przekaże zamawiającemu:
1) książkę pracy systemu alarmowego,
2) książkę przeglądu systemu alarmowego,
3) książkę konserwacji systemu alarmowego.
Informacje dodatkowe:
1) Przed podpisaniem umowy wykonawca przedstawi zamawiającemu aktualne zaświadczenia o
wpisie na listę kwalifikowanych pracowników zabezpieczenia technicznego wydane przez
stosownego Komendanta Wojewódzkiego Policji dla pracowników wykonujących remont na
terenie COSSW.
2) Przed podpisaniem umowy wykonawca przedstawi zamawiającemu zaświadczenie potwierdzające
kwalifikacje pracowników, wykonujących prace remontowe podczas realizacji zamówienia,
związane z urządzeniami systemu alarmowego oraz wizualizacją w zamówieniu, tj. zaświadczenia o
odbytym szkoleniu otrzymane od producenta lub dostawcy systemu.
3) Przed przystąpieniem do robót wykonawca uzgodni z zamawiającym harmonogram prac.
4) Prace remontowe powinny odbywać się w godzinach pracy administracji, tj. w dni powszednie od
7:00 do 15:00. Za zgodą Komendanta ośrodka prace mogą być prowadzone również po godzinach
pracy administracji oraz w soboty.
5) Zamawiający zezwoli na wyłączenie systemu alarmowego budynków A i C wyłącznie w godzinach
7:00 ÷ 15:00, po wcześniejszym poinformowaniu zamawiającego, w ramach konieczności wymiany
urządzeń lub dołączania pozostałych wyremontowanych części systemu alarmowego. Pomimo
prowadzonych prac remontowych, na koniec każdego dnia roboczego, tj. do godz. 15:00, system
musi być uruchomiony i sprawny funkcjonalnie w ramach budynku A i C (zazbrajanie i rozbrajanie,
alarmowanie bez usterek).
6) Parametry sprzętu i urządzeń określone są w tabeli nr 2. Zawiera ona łączne zestawienie
materiałów i urządzeń (z opisu i szacunkowe długości magistrali, koryt PCV z tabeli nr 1).
7) Wszystkie zdemontowane i niezainstalowane ponownie elementy systemu wykonawca przekaże
protokolarnie zamawiającemu.
8) Przepusty kablowe do budynków należy uszczelnić pianką niepalną.
5
Tabela nr 1 Magistrala RS485 – szacunkowe długości odcinków kablowych do wymiany.
lp
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
Odcinek od
Odcinek do
Typ przewodu
Długość
Trasa okablowania
Budynek B
serwerownia 101
konwerter
FO/RS485
Budynek B
serwerownia 101
MOD202
Budynek B
serwerownia 101
MOD203.
Budynek B
serwerownia 101
MOD204
Budynek B
serwerownia 1
KLA
Budynek B
serwerownia 101
KLA
Budynek B
serwerownia 101
MOD202
YnTKSYekw
2x2x0,8
3m
w istniejącym korycie pcv
Budynek B
serwerownia 101
MOD203.
Budynek B
serwerownia 101
MOD204
Budynek B
serwerownia 1
KLA
Budynek B
serwerownia 101
KLA
Budynek B
kancelaria tajna
KLA
YnTKSYekw
2x2x0,8
1m
w istniejącym korycie pcv
YnTKSYekw
2x2x0,8
1m
w istniejącym korycie pcv
YnTKSYekw
2x2x0,8
4m
w istniejącym korycie stalowym i
wymagane 3 m koryta pcv
YnTKSYekw
2x2x0,8
9m
w istniejącym korycie pcv
YnTKSYekw
2x2x0,8
21 m
Budynek B
kancelaria tajna
KLA
Budynek A
konwerter
FO/RS485
Budynek A
centrala Galaxy
magistrala RS485
Budynek A
centrala Galaxy
magistrala RS485
Budynek E
pom. tech.
konwerter
FO/RS485
Budynek C
konwerter FO/485
Budynek C
MOD206
Budynek C
MOD207
Budynek C
MOD208
Budynek C
MOD209
Budynek C
MOD210
Budynek C
MOD211
Budynek C
MOD212
Budynek D
„wartownia
Budynek B
serwerownia 110
KLA
Budynek A
centrala Galaxy
magistrala RS485
Budynek A
KLA
YnTKSYekw
2x2x0,8
53 m
YnTKSYekw
2x2x0,8
1m
w istniejącym korycie pcv, nad
sufitem podwieszanym w osłonie
peszel przymocowanej do ściany,
wewnątrz kancelarii wymagane 3
m koryta pcv
nad sufitem podwieszanym w
osłonie peszel przymocowanej do
ściany
wymagane koryto 1 m PCV
YnTKSYekw
2x2x0,8
20 m
Budynek A
I piętro pom. kasy
KLA
Budynek E
pom. tech.
MOD205
YnTKSYekw
2x2x0,8
30 m
YnTKSYekw
2x2x0,8
1m
nad sufitem podwieszanym w
osłonie peszel przymocowanej do
ściany. wymagane koryto 3 m pcv
nad sufitem podwieszanym w
osłonie peszel przymocowanej do
ściany, wymagane koryto 6m pcv
wymagane koryto 2m pcv
Budynek C
MOD206
Budynek C
MOD207
Budynek C
MOD208
Budynek C
MOD209
Budynek C
MOD210
Budynek C
MOD211
Budynek C
MOD212
Budynek C KLA
YnTKSYekw
2x2x0,8
YnTKSYekw
2x2x0,8
YnTKSYekw
2x2x0,8
YnTKSYekw
2x2x0,8
YnTKSYekw
2x2x0,8
YnTKSYekw
2x2x0,8
YnTKSYekw
2x2x0,8
YnTKSYekw
2x2x0,8
YnTKSYekw
2x2x0,8
5m
w istniejącym korycie pcv
2m
w istniejącym korycie pcv
2m
w istniejącym korycie pcv
2m
w istniejącym korycie pcv
2m
w istniejącym korycie pcv
2m
w istniejącym korycie pcv
2m
w istniejącym korycie pcv
15 m
5 m w istniejącym korycie pcv
oraz 10 m nowego koryta pcv
wymagane koryto 1 m pcv
Budynek D
„wartownia
6
3m
21.
22.
23.
24.
szkolna”
konwerter
FO/RS485
Budynek D
„wartownia
szkolna” nowy
MOD14
Budynek D
magazyn parter
KLA
Budynek F
pom. tech.
szafa rack
konwerter
FO/RS485
Budynek F
pom. tech. moduł
przeniesiony z
bud. B MOD13
szkolna” nowy
MOD14
Budynek D
Magazyn parter
KLA
YnTKSYekw
2x2x0,8
35 m
wymagane koryto 20 m pcv
Budynek D
magazyn II p.
KLA
Budynek F
pom. tech.
moduł
przeniesiony z
bud. B MOD13
Budynek F
magazyn KLA
YnTKSYekw
2x2x0,8
20 m
wymagane koryto 20 m pcv
YnTKSYekw
2x2x0,8
5m
wymagane koryto 1 m pcv
YnTKSYekw
2x2x0,8
32 m
wymagane koryto 35 m pcv
7
Tabela nr 2 Łączne zestawienie podstawowych materiałów, urządzeń i oprogramowania (z opisu i
tabeli nr 1) niezbędnych do realizacji remontu.
lp
Produkt
Ilość
J.m.
1.
centrala Galaxy Dimension GD520 V6 C520-C w programie wymiany G3
1
szt.
2.
konwerter RS485/FO TCF-142-M-SC 12V
8
szt.
3.
zasilacz Galaxy Power RIO w obudowie P026
1
szt.
4.
akumulator AGM 12V/18Ah, MW 18/12F
14
szt.
5.
klawiatura Galaxy CP037
3
szt.
6.
serwer portu szeregowego 1x RS232 do sieci LAN Nport 5110/EU
1
szt.
7.
monitor Ag Neovo 24' LW-24-LED wraz z uchwytem do ściany
2
szt.
8.
stacja robocza PC windows7/8 prof.
1
kpl
9.
UPS Ares 3000 + 1x MB4821 (wersja wolnostojąca)
1
kpl
1
szt.
11. przewód magistrali YnTKSYekw 2x2x0,8
280
mb
12. patchcord MM SC-SC 0,5m duplex fioletowy
35
szt.
13. patchcord MM SC-ST simplex 0,5m fioletowy
28
szt.
14. przewód UTP Cat 5+ (do linii dozorowych)
610
mb
15. listwa PCV 40x60
200
mb
16. czujka dymu do systemu SSWiN TSD-1 Satel
10
szt.
17. Axxon Soft, licencja na serwery (aplikacji, zarządzania) SWINPSRVRTL
1
kpl
1
kpl
19. Axxon Soft, klucz USB do serwera USB Dongle
1
kpl
20. Axxon Intellect licencja zdalnego klienta SWINPRCLRTL
1
kpl
21. czujka ruchu PIR+MW COBALT PRO Satel + uchwyty do ściany
3
kpl
22. kontaktron MC470 Alarmtech
6
szt.
23. przewód Galaxy A234
1
szt.
2
szt.
1
kpl
2
szt.
27. przewód koncentryczny YWD 75 0,59/3,7
150
mb
28. przewód OMY 2x1,5
150
mb
29. rezystor 680 ohm 1%
20
szt.
30. rezystor 1K ohm 1%
250
szt.
31. złącze zaciskane BNC na kabel koncentryczny YWD 75 0,59/3,7
8
szt.
32. wtyk zasilania DC do kamery
2
szt.
33. czujka temperatury SATEL TP-1
2
szt.
34. dysk do rejestratora ATA 500GB RE do pracy ciągłej
1
szt.
35. pianka niepalna do uszczelniana przepustów CFS-IS Hillti
6
szt.
10. patchpannel FO 24xSC 1U z zaślepkami, śrubami Rack
18.
Axxon Soft, licencja na 1 centralę Galaxy Dimenssion bez limitu podłączonych
elementów SWINPCGIRTL
DS-2CE55C2P-VFIR3, 720TVL, 2,8-12 mm F1.4, AWB, AGC, AES, WDR, IR,
wandaloodporna, 12VDC
konwerter FO/video BNC-światłowód ULTIMODE V-021D wielomodowy z
25.
zasilaczami 12V
24.
26. zasilacz 12V 1,5A do kamery
8
36. przycisk napadowy CQR PASP1SS
1
szt.
37. przycisk potwierdzenia alarmu PW5 i puszka PW5P
1
kpl
38. sygnalizator optyczny zewnętrzny W2 SO-Wd11
2
szt.
39. rura HDPE UV z uchwytami stalowymi
50
mb
40. rura peszel 18/22 z uchwytami do ścian
100
mb
41. prowadnica kabli Rack WNK-811-101 ZPAS
5
szt.
42. zaślepka 1U WZ-SB00-33-01-161 ZPAS
10
szt.
43. śruby do Rack T1Z-00-0002 ZPAS
2
kpl
44. Videodomofon Fermax 5071 VDS SMILE 7"
1
kpl
45. dodatkowy monitor do videodomofonu Fermax 6550 VDS SMILE 7"
1
kpl
46. obudowa do Fermax Cityline City S1 ref. 7061
1
kpl
47. kabel XzTKMXpw 4x2x0,8
80
mb
48. rura peszel stalowa fi22 + uchwyty stalowe
5
mb
1
kpl
50. puszka PCV natynkowa, niedławicowana 100mm x 150 mm x 20 mm
1
szt.
51. UPS Ares 3000 Rack + 1x MB4821 Rack
1
kpl
49.
wyłącznik prądowy do zabezpieczenia obwodu zasilania videodomofonu
Fermax
9
