Szkoła Podstawowa nr 7 im. VII Obwodu „Obroża” AK; ul. Królowej Jadwigi 7, 05-120 Legionowo

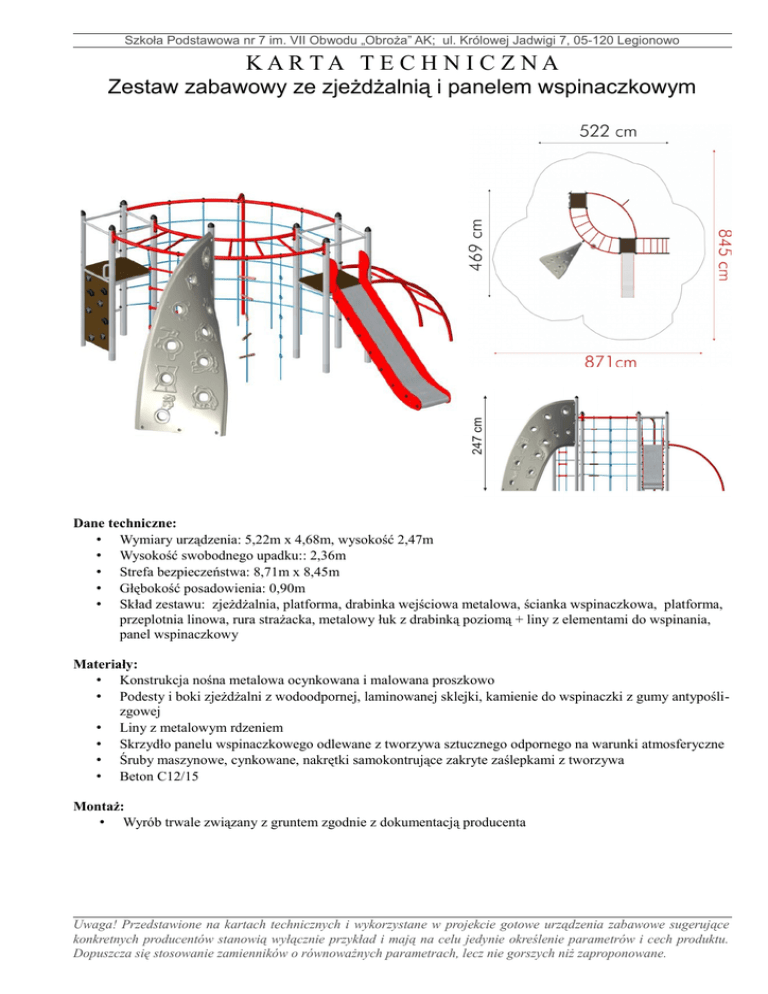

KAR TA T E C H N I C Z NA
Zestaw zabawowy ze zjeżdżalnią i panelem wspinaczkowym
Dane techniczne:
• Wymiary urządzenia: 5,22m x 4,68m, wysokość 2,47m
• Wysokość swobodnego upadku:: 2,36m
• Strefa bezpieczeństwa: 8,71m x 8,45m
• Głębokość posadowienia: 0,90m
• Skład zestawu: zjeżdżalnia, platforma, drabinka wejściowa metalowa, ścianka wspinaczkowa, platforma,
przeplotnia linowa, rura strażacka, metalowy łuk z drabinką poziomą + liny z elementami do wspinania,
panel wspinaczkowy
Materiały:
• Konstrukcja nośna metalowa ocynkowana i malowana proszkowo
• Podesty i boki zjeżdżalni z wodoodpornej, laminowanej sklejki, kamienie do wspinaczki z gumy antypoślizgowej
• Liny z metalowym rdzeniem
• Skrzydło panelu wspinaczkowego odlewane z tworzywa sztucznego odpornego na warunki atmosferyczne
• Śruby maszynowe, cynkowane, nakrętki samokontrujące zakryte zaślepkami z tworzywa
• Beton C12/15
Montaż:
• Wyrób trwale związany z gruntem zgodnie z dokumentacją producenta
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
Szkoła Podstawowa nr 7 im. VII Obwodu „Obroża” AK; ul. Królowej Jadwigi 7, 05-120 Legionowo
KAR TA T E C H N I C Z NA
Wieża wspinaczkowa
Dane techniczne:
• Wymiary urządzenia: 1,72 x 1,56 m, wysokość: 2,16m
• Wysokość swobodnego upadku: 2,00m
• Strefa bezpieczeństwa: ø 4,50 m
• Głębokość posadowienia: 0,80m
Materiały:
• Konstrukcja nośna metalowa ocynkowana i malowana proszkowo
• Ściana wspinaczkowa z wodoodpornej, laminowanej sklejki, kamienie z gumy antypoślizgowej
• Liny z metalowym rdzeniem
• Śruby maszynowe, cynkowane, nakrętki samokontrujące zakryte zaślepkami z tworzywa
• Beton C12/15
Montaż:
• Wyrób trwale związany z gruntem zgodnie z dokumentacją producenta
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
Szkoła Podstawowa nr 7 im. VII Obwodu „Obroża” AK; ul. Królowej Jadwigi 7, 05-120 Legionowo
KAR TA T E C H N I C Z NA
Huśtawka gniazdowa
Dane techniczne:
• Wymiary urządzenia: 3,10 x 1,85 m, wysokość: 2,28 m
• Wysokość swobodnego upadku: 1,35 m
• Strefa bezpieczeństwa: 7,50 x 2,19m
• Głębokość posadowienia: 0,90m
Materiały:
• Konstrukcja nośna metalowa ocynkowana i malowana proszkowo
• Liny propylenowe
• Śruby maszynowe, cynkowane, nakrętki samokontrujące zakryte zaślepkami z tworzywa
• Beton C12/15
Montaż:
• Wyrób trwale związany z gruntem zgodnie z dokumentacją producenta
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
Szkoła Podstawowa nr 7 im. VII Obwodu „Obroża” AK; ul. Królowej Jadwigi 7, 05-120 Legionowo
KAR TA T E C H N I C Z NA
Równoważnia: balans na sprężynach
Dane techniczne:
• Wymiary urządzenia: 0,33 x 2,62 m, wysokość 0,5 m
• Strefa bezpieczeństwa: 5,63 x 3,33 m
• Wysokość swobodnego upadku: 50cm
• Głębokość posadowienia: 0,60m
Materiały:
• Podest z wodoodpornej, laminowanej sklejki
• Liny propylenowe
• Śruby maszynowe, cynkowane, nakrętki samokontrujące zakryte zaślepkami z tworzywa
• Beton C12/15
Montaż:
• Wyrób trwale związany z gruntem zgodnie z dokumentacją producenta z możliwością wykorzystania gotowych prefabrykatów betonowych
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
Szkoła Podstawowa nr 7 im. VII Obwodu „Obroża” AK; ul. Królowej Jadwigi 7, 05-120 Legionowo
KAR TA T E C H N I C Z NA
Równoważnia: deska surfingowa
Dane techniczne:
• Wymiary urządzenia: 0,48 x 2,55 m, wysokość: 0,48m
• Strefa bezpieczeństwa: 5,55 x 3,48 m
• Wysokość swobodnego upadku: 0,48m
• Głębokość posadowienia: 0,60m
Materiały:
• Konstrukcja nośna metalowa ocynkowana i malowana proszkowo
• Podest z wodoodpornej, laminowanej sklejki
• Śruby maszynowe, cynkowane, nakrętki samokontrujące zakryte zaślepkami z tworzywa
• Beton C12/15
Montaż:
• Wyrób trwale związany z gruntem zgodnie z dokumentacją producenta z możliwością wykorzystania gotowych prefabrykatów betonowych
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
Szkoła Podstawowa nr 7 im. VII Obwodu „Obroża” AK; ul. Królowej Jadwigi 7, 05-120 Legionowo
KAR TA T E C H N I C Z NA
Huśtawka wagowa
Dane techniczne:
• Wymiary urządzenia: 3,20 x 0,41 m , wysokość 0,77 m
• Wysokość swobodnego upadku: <1 m
• Strefa bezpieczeństwa: 6,20 x 3,41 m
•
•
Głębokość posadowienia: 0,60m
Należy zabezpieczyć odbojniki pod siedziskami
Materiały:
• Konstrukcja metalowa ocynkowana i malowana proszkowo
• Konstrukcja siedzisk gumowana
• Beton C12/15
Montaż:
• Wyrób trwale związany z gruntem zgodnie z dokumentacją producenta z możliwością wykorzystania gotowych prefabrykatów betonowych
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
Szkoła Podstawowa nr 7 im. VII Obwodu „Obroża” AK; ul. Królowej Jadwigi 7, 05-120 Legionowo
KAR TA T E C H N I C Z NA
Ławka z oparciem
Dane techniczne:
• Wymiary urządzenia: 1,80 x 0,45 x 0,72 m
• Wysokość siedziska: 0,42 m
• Waga: ok. 50kg
• Głębokość posadowienia: 0,50 m
Materiały:
• Konstrukcja stalowa cynkowane metodą ogniową, lakierowana
• Siedzisko i oparcie wykonane z drewna sosnowego I klasy gr. 46mm impregnowanego i malowanego lakierobejcą na kolor brązowy – jak ławki na placyku obok
Montaż:
• Wyrób trwale związany z gruntem zgodnie z dokumentacją producenta z możliwością wykorzystania gotowych prefabrykatów betonowych
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
Szkoła Podstawowa nr 7 im. VII Obwodu „Obroża” AK; ul. Królowej Jadwigi 7, 05-120 Legionowo
KAR TA T E C H N I C Z NA
Kosz na śmieci
Dane techniczne:
• Wymiary urządzenia: 0,40 x 0,50, wysokość 0,75 m
• Pojemność kosza: 45 litrów
• Waga: ~45kg
• Głębokość posadowienia - 0,50 m
Materiały:
• Konstrukcja stalowa cynkowane metodą ogniową, lakierowana
Montaż:
• Wyrób trwale związany z gruntem zgodnie z dokumentacją producenta z możliwością wykorzystania gotowych prefabrykatów betonowych
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
Szkoła Podstawowa nr 7 im. VII Obwodu „Obroża” AK; ul. Królowej Jadwigi 7, 05-120 Legionowo
KAR TA T E C H N I C Z NA
Tablica z regulaminem
Dane techniczne:
• Wymiary urządzenia 0,05 m x 0,61 m, wys. 2,20 m
• Głębokość posadowienia: 0,50 m
Materiały:
• Konstrukcja metalowa ocynkowana i malowana proszkowo z rur o stalowych Ø48,3x2,9 mm, Ø30x2mm,
pręta Ø 16 mm
• Tablica blaszana mocowana do konstrukcji za pomocą uszu stalowych 40x 40 x 5 mm
• Plansza z tekstem zgodna z wytycznymi programu ''Radosna Szkoła'' w trwałej technice odpornej na działanie warunków atmosferycznych i standardowe użytkowanie przez dzieci
• Beton C12/15
Montaż:
• Wyrób trwale związany z gruntem zgodnie z dokumentacją producenta z możliwością wykorzystania gotowych prefabrykatów betonowych
Uwaga! Przedstawione na kartach technicznych i wykorzystane w projekcie gotowe urządzenia zabawowe sugerujące
konkretnych producentów stanowią wyłącznie przykład i mają na celu jedynie określenie parametrów i cech produktu.
Dopuszcza się stosowanie zamienników o równoważnych parametrach, lecz nie gorszych niż zaproponowane.
