Konfiguracja sieci HSR (high speed redundancy) na przełącznikach

s
FAQ: NET 01/PL
Data: 01/08/2010
Konfiguracja sieci HSR
Konfiguracja sieci HSR (high speed redundancy) na prze cznikach
Scalance X200, X300 oraz X400
Ring Redundancy – protokó odpowiedzialny za zapewnienie redundancji po cze . W przypadku
wykorzystania tego protoko u, urz dzenia musz by po czone w topologii pier cienia. Jedno z
urz dze w sieci pe ni funkcj menad era redundancji (Redundancy Manager). Zadaniem managera
jest sprawdzanie ci
ci pier cienia poprzez wysy anie pakietów sprawdzaj cych przez porty
zdefiniowane, jako nale ce do topologii pier cienia. W przypadku stwierdzenia ci
ci pier cienia
Redundancy Manager blokuje jeden z tych portów.
Je li zostanie wykrywa przerwa w pier cieniu, Redundancy Manager, odblokowuje
wcze niej zablokowany port i dzi ki temu przywraca pe
komunikacj w sieci.
Czas rekonfiguracji po wykryciu przerwy wynosi oko o 0,3 sek. S te dost pne rozwi zania oferuj ce
czas rekonfiguracji na poziomie 0,02 sek (na po czeniach 1Gbit)

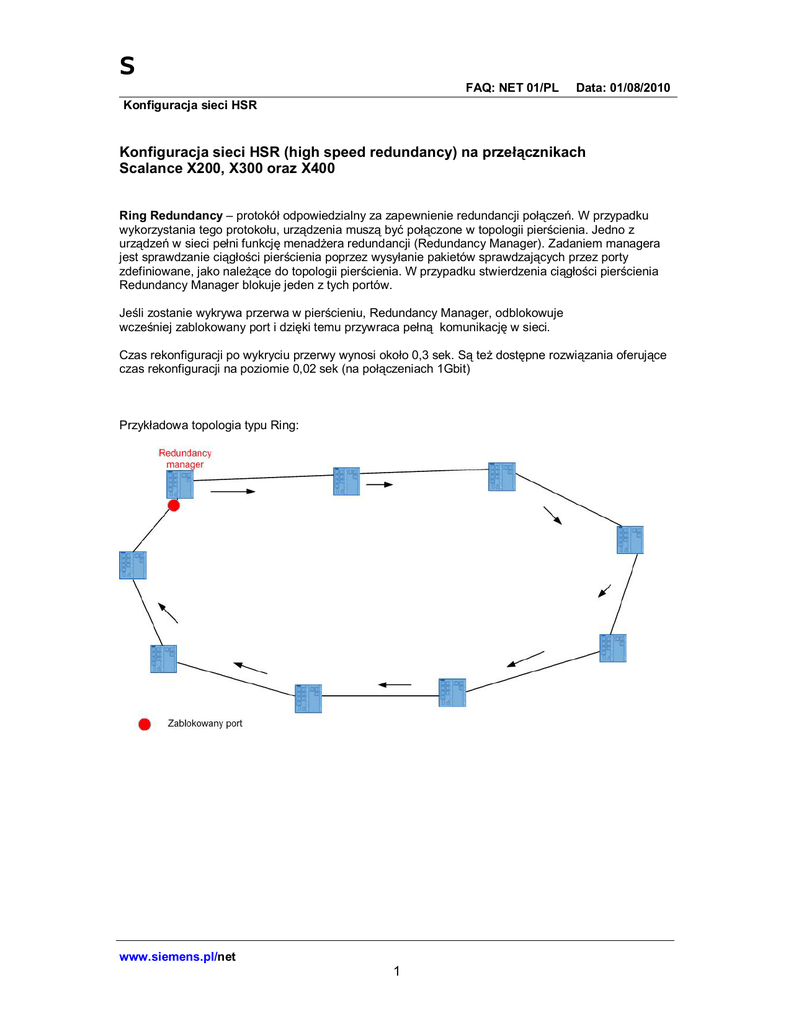

Przyk adowa topologia typu Ring:
www.siemens.pl/net
1
s
FAQ: NET 01/PL
Data: 01/08/2010
Konfiguracja sieci HSR
Przyk adowa konfiguracja sieci typu Ring na prze cznikach serii Scalance X200, X300 i X400
Sie sk ada si z 3 prze czników po czonych w topologii pier cienia. Przyj to e prze cznik
Scalance serii X400 pe ni rol Redundancy Manager.
www.siemens.pl/net
2
s
FAQ: NET 01/PL
Data: 01/08/2010
Konfiguracja sieci HSR
Podstawowa konfiguracja prze czników:
1.
Je eli switch nie posiada wst pnej konfiguracji mo emy przeprowadzi j przy pomocy
aplikacji "Primary setup tool". Je li natomiast switch posiada ju nadany adres IP mo emy
przej do punktu 2.
Komputer czymy z dowolnym portem ethernet na swichu. Nast pnie po uruchomieniu aplikacji,
klikamy przycisk "Browse" lub naciskamy klawisz "F5".
Po odnalezieniu przez program urz dzenia, klikamy dwukrotnie na jego nazw , a nast pnie
wybieramy zak adk "Ind. Ethernet interface".
www.siemens.pl/net
3
s
FAQ: NET 01/PL
Data: 01/08/2010
Konfiguracja sieci HSR
W tym okienku mo emy nada urz dzeniu adres IP, oraz jego nazw .
Aby zapisa wprowadzon konfiguracj wybieramy w menu po lewej stronie okienka nasze
urz dzenie i klikamy przycisk "Download" spowoduje to za adowanie do urz dzenia wprowadzonej
przed chwil konfiguracji.
www.siemens.pl/net
4
s
FAQ: NET 01/PL
Data: 01/08/2010
Konfiguracja sieci HSR
2.
Je eli urz dzenie posiada skonfigurowany adres IP, mo emy po czy si z nim za pomoc
przegl darki internetowej, poprzez wpisanie w pasku adresu, IP naszego prze cznika.
Ekran logowania:
Do zalogowania si do urz dzenia wymagane jest podanie nazwy u ytkownika i has a.
Fabryczne dane logowania:
User name:
admin
Password:
admin
www.siemens.pl/net
5
s
FAQ: NET 01/PL
Data: 01/08/2010
Konfiguracja sieci HSR
Po zalogowaniu si do urz dzenia rozwijamy z menu po lewej stronie folder „X-400”(X-300 lub X-200
w zale no ci od konfigurowanego prze cznika) i wybieramy zak adk Ring Config.
Pola wy wietlone w tym oknie prezentuj nast puj ce informacje:
Redundancy Mode – pozwala na wybór nast puj cych opcji:
Disabled – wy czona konfiguracja Ring.
Automatic Redundancy Detection – W tym trybie prze cznik automatycznie
wykrywa czy pracuje w sieci typu „HSR” czy „MSR”.
o
je li w sieci znajduje si urz dzenie pe ni ce rol „HSR Manager”,
prze cznik automatycznie przechodzi w tryb „HSR Client”
o
w innym przypadku urz dzenia negocjuj mi dzy sob , które z nich
przyjmie rol „MRP Manager”, a reszta automatycznie przechodzi w tryb
„MRP Client”
MRP Auto Manager – urz dzenie w tym trybie negocjuj mi dzy sob które z
nich obejmie rol „MRP Manager”.
MRP Client - urz dzenie pracuje w trybie „MRP Client”.
HSR Client – urz dzenie pracuje w trybie HSR Klient
HSR Manager – urz dzenie pracuje w trybie HSR Manager. W sieci o topologi
pier cienia mo e znajdowa si tylko jeden HSR Manager. (opcja
wykorzystywana, je li chcemy jednoznacznie okre li po enie HSR Manager w
sieci.)
Ring Ports – ustawia porty które s wykorzystywane w topologi pier cienia.
www.siemens.pl/net
6
s
FAQ: NET 01/PL
Data: 01/08/2010
Konfiguracja sieci HSR
Konfiguracja urz dze :
Scalance X-400
Po zalogowaniu si do urz dzenia przechodzimy do menu konfiguracji topologii pier cienia i
wprowadzamy nast puj ce dane:
W przyk adowej sieci switch scalance X400 pe ni rol Redundency Manager. Dlatego „Redundancy
Mode” ustawiamy na tryb „HSR Manager”. Porty które s w czone w topologi pier cienia to porty
9.1 oraz 9.2.
www.siemens.pl/net
7
s
FAQ: NET 01/PL
Data: 01/08/2010
Konfiguracja sieci HSR
Scalance X300
Prze cznik powinien automatycznie wybra dla siebie rol jak powinien pe ni w sieci, dlatego
”Redundancy Mode” ustawiamy na tryb „Automatic Redundancy Detection”. Porty, które s
czone w topologie pier cienia to porty 9 oraz 10.
www.siemens.pl/net
8
s
FAQ: NET 01/PL
Data: 01/08/2010
Konfiguracja sieci HSR
Scalance X200
W menu konfiguracji topologi Ring, zaznaczamy „Enable Ring Redundancy” spowoduje to
uruchomienie pracy prze cznika w trybie topologii pier cienia. Nast pnie ”Redundancy Mode”
ustawiamy na tryb „Automatic Redundancy Detection”. Dzi ki temu prze cznik sam wybierze dla
siebie rol , jak powinien pe ni w sieci. Porty które s w czone w topologie pier cienia to porty 7
oraz 8.
