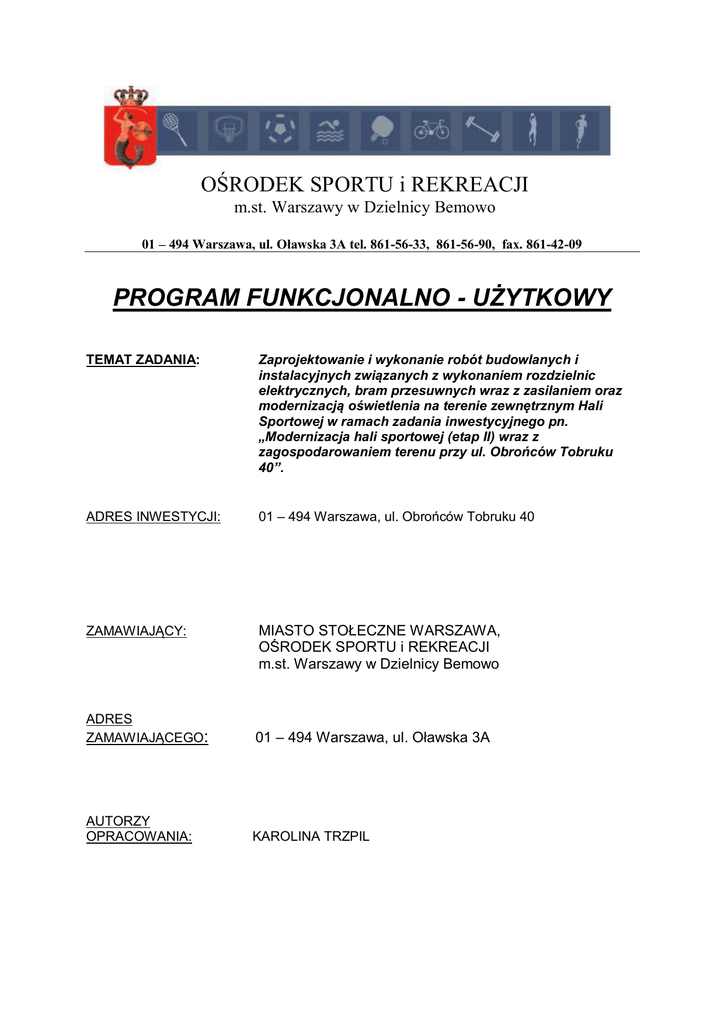

PROGRAM FUNKCJONALNO - UŻYTKOWY
TEMAT ZADANIA:
Zaprojektowanie i wykonanie robót budowlanych i
instalacyjnych związanych z wykonaniem rozdzielnic
elektrycznych, bram przesuwnych wraz z zasilaniem oraz
modernizacją oświetlenia na terenie zewnętrznym Hali
Sportowej w ramach zadania inwestycyjnego pn.
„Modernizacja hali sportowej (etap II) wraz z
zagospodarowaniem terenu przy ul. Obrońców Tobruku
40”.
ADRES INWESTYCJI:
01 – 494 Warszawa, ul. Obrońców Tobruku 40
ZAMAWIAJĄCY:
MIASTO STOŁECZNE WARSZAWA,
OŚRODEK SPORTU i REKREACJI
m.st. Warszawy w Dzielnicy Bemowo
ADRES
ZAMAWIAJĄCEGO:
01 – 494 Warszawa, ul. Oławska 3A
AUTORZY
OPRACOWANIA:
KAROLINA TRZPIL
Zaprojektowanie i wykonanie robót budowlanych i instalacyjnych związanych z wykonaniem rozdzielnic elektrycznych, bram przesuwnych
wraz z zasilaniem oraz modernizacją oświetlenia na terenie zewnętrznym Hali Sportowej w ramach zadania inwestycyjnego pn.
„Modernizacja hali sportowej (etap II) wraz z zagospodarowaniem terenu przy ul. Obrońców Tobruku 40”.
CPV:
71320000-7 – Usługi inżynieryjne w zakresie projektowania,
45223300-9 – Roboty budowlane w zakresie parkingów,
45000000-7 – Roboty budowlane,
45311000-0 – Roboty w zakresie okablowania oraz instalacji elektrycznych,
45315100-9 – Instalacyjne roboty elektrotechniczne,
51100000-3 – Usługi instalowania urządzeń elektrycznych i mechanicznych,
71245000-7 – Plany zatwierdzające, rysunki robocze i specyfikacje,
71323100-9 – Usługi projektowania systemów zasilania energią elektryczną,
79421200-3 – Usługi projektowe inne niż w zakresie robót budowlanych.
31527200-8 – Oświetlenie zewnętrzne,
31527210-1 – Latarnie,
45315700-5 – Montaż rozdzielnic elektrycznych.
Zawartość opracowania:
1. Część opisowa
2. Część informacyjna
Strona 2 z 15
SPIS TREŚCI:
1. CZĘŚĆ OPISOWA............................................................................................................4
1.1. Opis ogólny przedmiotu zamówienia........................................................................4
1.1.1. Charakterystyczne parametry obiektu. ...............................................................4
1.1.2. Aktualne uwarunkowania wykonania przedmiotu zamówienia ..........................4
1.2.
Zakres robót objętych przedmiotem zamówienia. ..................................................5
1.2.1.
Prace projektowe. ..........................................................................................5
1.2.1.1. Wymagania dotyczące przedmiotu umowy. ....................................................6
1.2.2.
Roboty budowlane z podziałem na poszczególne branże. ...............................8
1.2.3.
Ogólne warunki wykonania i odbioru robót budowlanych ..............................9
1.2.3.1. Wytyczne prowadzenia robót budowlanych .................................................. 10
1.2.4.
Kontrola....................................................................................................... 10
1.2.5.
Konserwacja i serwis. .................................................................................. 11
1.2.6.
Gwarancja.................................................................................................... 11
1.2.7. Wynagrodzenie dla wykonawcy i odbiór końcowy .......................................... 11
2. CZĘŚĆ INFORMACYJNA ............................................................................................. 12
2.1. Wytyczne i informacje dotyczące przedmiotu zamówienia. .................................... 12
2.2. Dodatkowe wytyczne i uwarunkowania związane z budową ................................. 15
2.3.
Zakres prac projektowych do wykonania w ramach zamówienia. ........................ 15
Zestawienie załączników:
Załącznik nr 1
Plan graficzny –lokalizacja elementów przedmiotu zamówienia.
Załącznik nr 2
Rys. Rzut budynku hali Sportowej
Załącznik nr 3
Mapa –plan sytuacyjny.
Strona 3 z 15
1. CZĘŚĆ OPISOWA
1.1. Opis ogólny przedmiotu zamówienia
Przedmiot niniejszego zamówienia obejmuje zaprojektowanie i wykonanie robót
budowlanych i instalacyjnych związanych z wykonaniem rozdzielnic elektrycznych, bram
przesuwnych wraz z zasilaniem oraz modernizacją oświetlenia na terenie zewnętrznym
Hali Sportowej w ramach zadania inwestycyjnego pn. „Modernizacja hali sportowej (etap
II) wraz z zagospodarowaniem terenu przy ul. Obrońców Tobruku 40”, w tym m.in.:
a) sporządzenie projektu poszczególnych dla poszczególnych zakresów
stanowiących przedmiot zamówienia (projekt budowlany i wykonawczy, branże:
konstrukcyjno budowlana, instalacyjna elektryczna -do 1 kV) wraz z doborem
urządzeń,
b) kompleksowe wykonanie robót budowlanych i instalacyjnych w oparciu o ww.
dokumentację zatwierdzoną przez Zamawiającego,
c) wykonanie rozruchu instalacji i urządzeń (wraz z wykonaniem wszelkich
niezbędnych pomiarów, sprawdzeń zgodnie z obowiązującymi normatywami),
d) wykonanie dokumentacji powykonawczej wraz z inwentaryzacją geodezyjną
wbudowanych sieci i urządzeń na terenie zewnętrznym wokół Hali Sportowej,
e) przeprowadzenie stosownych szkoleń pracowników Zamawiającego w zakresie
obsługi, eksploatacji i konserwacji przedmiotu zamówienia.
1.1.1. Charakterystyczne parametry obiektu.
Budynek Hali Sportowej znajduje się u zbiegu ulic Pieniążka i Obrońców Tobruku (dz.
nr ew. 48/4, obręb 6-15-01). Wybudowany w latach pięćdziesiątych hangar magazynowy dla
celów wojskowych z czasem został zaadoptowany na halę sportową (1992 rok). W 2015 roku
zostały wykonane prace modernizacyjne przystosowujące obiekt do możliwości
organizowania w nim imprez masowych.
Budynek jednokondygnacyjny z antresolą, niepodpiwniczony, wykonany w konstrukcji
mieszanej, stalowo –murowanej. Przyległy do budynku teren częściowo stanowi teren
rekreacyjny częściowo został przeznaczony na parking. W ramach przedmiotu zamówienia
Wykonawca zrealizuje prace związane wybudowaniem: kompletnych i w pełni sprawnych
instalacji zasilających, rozdzielnic elektrycznych terenowych, dwóch bram przesuwnych wraz
kompletną automatyką, oraz wykonaniem modernizacji oświetlenia terenu zewnętrznego
(dotyczy latarni).
1.1.2. Aktualne uwarunkowania wykonania przedmiotu zamówienia
Zaplanowano, że:
1. modernizacja oświetlenia terenu zewnętrznego polegała będzie m.in. na:
 wymiana przewodów izolowanych w latarniach (o wys. do 4 m),
 wymianie tabliczek bezpiecznikowych,
 wymianie opraw oświetleniowych (przewiduje się montaż oprawy klasy Urbana
Cristal EPS300 z przezroczystym kloszem o średnicy 500 –PHILIPS, lub innej o
Strona 4 z 15
parametrach tożsamych lub wyższych). Zamawiający wymaga aby zostało
zastosowane źródło światła LED E27 minimum 22W.
 wykonaniu prac regulacyjnych i pomiarowych.
UWAGA: Wykonawca zobowiązany jest do montażu dodatkowych latarni/opraw przy
bramach wjazdowych na teren Hali Sportowej.
2. Wykonanie rozdzielnic elektrycznych wraz z instalacją zasilającą należy wykonać w
oparciu o plan graficzny (stanowiący załącznik nr 1 do niniejszego PFU). Każda z
rozdzielnic musi być wykonana w odpowiedniej klasie IP. W rozdzielnicach należy
umieścić minimum: 1 gniazdo 32 A, 1 gniazdo 16 A oraz 2 gniazda 230 V. Dodatkowo w
każdej rozdzielnicy przewidzieć montaż układu pomiarowego bezpośredniego
manualnego.
3. Bramy przesuwne – należy wykonać w lokalizacji wskazanej w planie graficznym (mają to
być kompletne bramy przesuwne wraz z konstrukcją nośną oraz wszelkimi urządzeniami
służącymi do ich automatycznego otwierania, w tym instalacją zasilania oraz
synchronizacją z systemem sygnalizacji pożaru).
UWAGA: brama przy ul. Pieniążka znajduje się na drodze pożarowej, w związku z powyższym
w przypadku powstania zagrożenia (alarm przeciwpożarowy II stopnia) jej automatyczne
otwarcie powinno być sterowane poprzez system SSP. Zamawiający wymaga aby prace
związane z włączeniem sterowania ww. bramy do systemu SSP odbywały się we współpracy
z projektantem systemu sygnalizacji pożaru w Hali Sportowej oraz przy udziale Firmy
prowadzącej stały serwis i konserwację SSP w Hali Sportowej. Zasilanie do bramy od strony
ul. Pieniążka powinno być wykonane z rozdzielni pożarowej Hali Sportowej.
1.2. Zakres robót objętych przedmiotem zamówienia.
Wykonawca jest zobowiązany wykonać w pierwszej kolejności wizję lokalną w celu
przeprowadzenia inwentaryzacji (przy udziale przedstawiciela OSiR Bemowo), zarówno
wewnątrz budynku (w szczególności w rozdzielni głównej oraz pomieszczeniu nr 1 -recepcja)
jak i na zewnątrz budynku (w celu potwierdzenia usytuowania uzbrojenia terenu).
1.2.1. Prace projektowe.
Przed wykonaniem dokumentacji projektowej Wykonawca wykona inwentaryzację do celów
projektowych, zweryfikuje dane i materiały niezbędne do prawidłowej realizacji przedmiotu
zamówienia.
Kompletna dokumentacja powinna być opracowana z uwzględnieniem uzgodnień jak i
wytycznych Zamawiającego i ma służyć realizacji dla potrzeb wykonawstwa. Jeżeli względy
praktyczne wymagają aby niektóre dokumenty Wykonawcy (jak i dokumentacja
wykonawcza) były poddane weryfikacji lub uzgodnieniu przez odpowiednie osoby, jednostki
lub władze, to Wykonawca przeprowadzi je na własny koszt.
Prace projektowe obejmują m.in.:
1) Dokonanie niezbędnych uzgodnień przedprojektowych,
2) Uzyskanie wszelkich pozwoleń i decyzji koniecznych dla realizacji przedmiotu
zamówienia, a w szczególności dokonanie, w imieniu Zamawiającego zgłoszenia
zamiaru wykonania prac budowlanych (których zakres wymaga tego przepisami
prawa) do stosownych organów administracji architektoniczno - budowlanej,
Strona 5 z 15
3) Wykonanie projektu wykonawczego na który w szczególności składają się projekty:
a) Instalacji teletechnicznych,
b) Instalacji elektrycznej,
c) konstrukcji mocujących elementy (przez elementy należy również rozumieć
urządzenia takie jak m.in. bramy wjazdowe, rozdzielnie elektryczne i inne
elementy, które w sposób trwały muszę zostać połączone z danym
elementem lub podłożem ),
d) instalacji podłączenia systemu sterowania bramą wjazdową od strony ul.
Pieniążka do systemu sygnalizacji pożaru hali sportowej, w uzgodnieniu z
projektantem ww. systemu SSP oraz firmą pełniącą jego stały serwis i
konserwację.
UWAGA: ww. brama znajduje się na drodze pożarowej, stąd konieczność jej
otwarcia, poprzez sterowanie z SSP, w przypadku powstania pożaru.
W/w projekty zostaną wykonane w ilości 4 egzemplarzy oraz w wersji elektronicznej
– 1 egzemplarz.
4) Opracowanie specyfikacji technicznej wykonania i odbioru prac wykonawczych, w
ilości 4 egzemplarzy oraz w wersji elektronicznej,
5) Pozyskanie we własnym zakresie niezbędnych map, podkładów geodezyjnych (jeżeli
powyższe wymagane jest przepisami prawa),
6) Uzyskanie od Zamawiającego akceptacji dokumentacji projektowej.
Rozwiązania materiałowe powinny spełniać wszystkie wymagania wynikające z
obowiązujących przepisów (posiadać ważne atesty, aprobaty, certyfikaty, deklaracje
zgodności).
Wykonawca uzyska wszelkie wymagane zgodnie z polskim prawem uzgodnienia, opinie i
decyzje administracyjne niezbędne do prawidłowego wykonania przedmiotu umowy.
1.2.1.1. Wymagania dotyczące przedmiotu umowy.
Oczekujemy wykonania:
1) Modernizacja oświetlenia terenu zewnętrznego hali sportowej (28 latarni istniejących
+ montaż dodatkowych, kompletnych latarni przy bramach wyjazdowych – 3 szt.):
 wymiana przewodów izolowanych w latarniach,
 wymiana tabliczek bezpiecznikowych,
 wymiana opraw oświetlenia zewnętrznego,
 wykonanie wszelkich niezbędnych pomiarów i sprawdzeń.
Oświetlenie ma być automatycznie włączane poprzez czujkę zmierzchową z
możliwością sterowania ręcznego poprzez włącznik znajdujący się w miejscu
uzgodnionym z Zamawiającym (rozdzielnia główna budynku).
Zamawiający wymaga aby zastosowane nowe oprawy były klasy tej samej lub wyższej
co oprawy typu: Urbana Cristal EPS300 z przezroczystym kloszem o średnicy 500 –
PHILIPS. Zastosowane źródło światła typu LED E27 minimum 22W.
2) Wykonanie rozdzielnic elektrycznych zewnętrznych (lokalizacja zgodna z planem
graficznym –załącznik nr 1)
 Typ ZK-1 -1 szt.
 Typ RB24 – 1 szt.
 Typ RB24 na fundamencie – 3 szt.
Poniżej przedstawiono przykładowe rozdzielnice jakich wymaga Zamawiający.
Strona 6 z 15
Rys. RB24 wersja A
Rys. RB24 wersja A na fundamencie.
3) Bramy wjazdowe na teren zewnętrzny Hali Sportowej:
 wykonanie konstrukcji nośnej dla bram wjazdowych przesuwnych,
 wykonanie konstrukcji bram wjazdowych przesuwnych,
Strona 7 z 15
 wykonanie zasilania do automatyki bram wraz ze synchronizowaniem z
systemem SSP (dotyczy bramy od strony ul. Pieniążka),
 wykonanie (sprzedaż dostawa i montaż) kompletnej automatyki bram
przesuwnych.
 przeprowadzenie wszelkich pomiarów i sprawdzeń.
Wykonawca, w ramach wynagrodzenia:
 wykona instalację zasilającą poszczególne elementy,
 udzieli minimum 24 miesięcznej gwarancji na wykonane roboty oraz
zainstalowane urządzenia i elementy instalacji elektrycznych i
teletechnicznych,
 przeprowadzi szkolenie dla pracowników Zamawiającego,
 dokona rozruchu urządzeń i instalacji oraz przeprowadzi odpowiednie próby i
sprawdzenia,
 przekaże zamawiającemu, w dniu zakończenia prac, kartę gwarancyjną na cały
przedmiot umowy,
 w czasie udzielonej gwarancji będzie dokonywał przeglądów konserwacyjnych
urządzeń i instalacji wchodzących w skład przedmiotu zamówienia, jak
również będzie prowadził ich stały serwis (w przypadku powstania ustereki,
czas na ich usunięcie nie może przekroczyć 12 godzin).
1.2.2. Roboty budowlane z podziałem na poszczególne branże.
Branża elektryczna (instancje elektryczne i teletechniczne).
Dla przedmiotu zamówienia należy wykonać projekt techniczny budowlano wykonawczy
instalacji elektrycznych zasilających urządzenia w poszczególnych elementach.
Instalacje zasilające i teletechniczne należy zaprojektować i wykonać zgodnie z
obowiązującymi przepisami prawa, warunkami technicznymi i normami.
UWAGA:
Po zakończeniu robót, przed uruchomieniem urządzeń sprawdzić ich parametry znamionowe
i ewentualnie zweryfikować zabezpieczenia. Po zakończeniu prac wykonać pomiary
rezystancji izolacji przewodów, ochrony przeciwporażeniowej oraz dokumentację
powykonawczą.
Dokonać inwentaryzacji geodezyjnej w celu naniesienia lokalizacji przewodów zasilających
(dotyczy również przewodów teletechnicznych).
Branża budowlana.
Wszystkie elementy nośne, konstrukcje, obudowy itp. należy wykonać zgodnie z
zatwierdzoną przez Zamawiającego dokumentacją techniczną oraz z obowiązującymi
przepisami prawa, warunkami technicznymi i normami.
Roboty montażowe.
Montaż poszczególnych urządzeń wchodzących w skład przedmiotu zamówienia wykonać
zgodnie z zatwierdzoną przez Zamawiającego dokumentacją techniczną, dokumentacja
Strona 8 z 15
techniczno –ruchową danego urządzenia oraz z obowiązującymi przepisami prawa,
warunkami technicznymi i normami.
Uruchomienie i rozruch.
Wykonawca zobowiązany jest do przeprowadzenia uruchomienia i rozruchu urządzeń i
instalacji. Dokona wszelkich sprawdzeń i prób (protokół z przeprowadzonych czynności przy
udziale przedstawiciela Zamawiającego będzie stanowił załącznik do Umowy oraz jedną z
podstaw do wystawienia Faktury).
Szkolenia.
Wykonawca w ramach wynagrodzenia przeprowadzi szczegółowe szkolenia pracowników
Zamawiającego dotyczące obsługi, eksploatacji i konserwacji przedmiotu umowy. Z
przeprowadzonego szkolenia Wykonawca spisze stosowny protokół.
1.2.3. Ogólne warunki wykonania i odbioru robót budowlanych
Zamawiający będzie wymagał, aby organizacja robót i jakość ich wykonania były na
wysokim poziomie. Zamawiający będzie kontrolował w tym zakresie działania
Wykonawcy.
W ramach przekazania placu budowy Zamawiający przekaże Wykonawcy teren objęty
zamówieniem.
UWAGA: Wykonawca wykona Przedmiot Umowy w sposób zapewniający nieprzerwaną
pracę Hali Sportowej, tj. jej funkcjonowanie nie zostanie w żaden sposób zakłócone, a
zaplanowane godziny otwarcia i funkcjonowania hali (07.00 -22.00) zachowane. Wykonawca
zobowiązany jest też do prawidłowego zabezpieczania terenu budowy w sposób
uniemożliwiający dostęp osób trzecich a jednocześnie pozwalający na swobodne korzystanie
ze wszystkich wyjść ewakuacyjnych z budynku.
W Hali Sportowej organizowane są imprezy masowe (których harmonogram zostanie
przekazany wykonawcy w dniu podpisania umowy) dlatego też wszelkie drogi ewakuacyjne,
jak również droga pożarowa muszą być nieprzerwanie dostępne i drożne.
Wykonawca będzie zobowiązany umową do przyjęcia odpowiedzialności za:
a) organizację robót budowlanych,
b) zabezpieczenie i ochronę interesów osób trzecich,
c) ochronę środowiska,
d) bezpieczeństwo pracy,
e) bezpieczeństwo ruchu drogowego związanego z budową,
f) zabezpieczenie placu budowy przed dostępem osób nieupoważnionych.
Odpady powstałe na etapie budowy tj. gruz budowlany, nadmiar gruntu, itp. muszą
być wywożone z terenu budowy przez specjalistyczne firmy posiadające odpowiednie
uprawnienia do czynności w tym zakresie, na koszt wykonawcy.
Wyroby budowlane, stosowane w trakcie wykonywania robót budowlanych, mają
spełniać wymagania polskich przepisów, a Wykonawca będzie posiadał dokumenty
potwierdzające, że zostały one wprowadzone do obrotu, zgodnie z regulacjami ustawy o
wyrobach budowlanych i posiadają wymagane parametry. Wyroby
budowlane
wytwarzane według zasad określonych w dokumentacji projektowej lub specyfikacji
technicznych (np. beton) będą wymagały przeprowadzenia badań potwierdzających, że
Strona 9 z 15
spełniają one oczekiwane parametry. Np. zagęszczenie gruntu, czy też trasa przebiegu
okablowania musi być zbadana i wyznaczona przez wyspecjalizowane firmy w tym
zakresie (obsługa geodety podczas trwania inwestycji). Koszty przeprowadzenia
powyższych badań i pomiarów obciążają Wykonawcę, a potrzebę tych badań i ich
częstotliwość określą specyfikacje techniczne.
1.2.3.1. Wytyczne prowadzenia robót budowlanych
1. Roboty budowlane powinny być realizowane na podstawie opracowanej
i zatwierdzonej dokumentacji projektowej, zgodnie z przepisami prawa, sztuką
budowlaną i innymi normami.
2. Wykonawca powinien zatrudnić do prowadzenia prac budowlanych kadrę inżynierską
posiadającą odpowiednie kwalifikacje zawodowe i spełniać prawem przewidziane
wymagania.
3. Do Wykonawcy należy organizacja i zagospodarowanie placu budowy.
4. Do Wykonawcy należy zapewnienie bieżącej obsługi geodezyjnej i geodezyjnej
inwentaryzacji powykonawczej.
5. Do obowiązków Wykonawcy należy ponoszenie odpowiedzialności za elementy
zagospodarowania terenu, infrastrukturę podziemną i nadziemną oraz ochronę
mienia osób trzecich w trakcie prowadzenia prac budowlanych.
6. Do obowiązków Wykonawcy należy przeprowadzanie wszelkich prób i badań oraz
przygotowanie wszelkich dokumentów związanych z odbiorem przedmiotu umowy,
w tym geodezyjnej dokumentacji powykonawczej.
7. Wykonawca po zakończeniu robót budowlanych ma obowiązek uporządkowania
placu budowy oraz przywrócenie otoczenia (np. dróg dojazdowych, terenów
zielonych) do stanu pierwotnego.
1.2.4. Kontrola.
Zamawiający przewiduje bieżącą kontrolę wykonywanych robót. Kontroli Zamawiającego
będą w szczególności poddane:
a) stosowane gotowe wyroby budowlane oraz
dokumenty potwierdzające ich
dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w projektach
wykonawczych i w specyfikacjach technicznych,
b) wyroby budowlane lub elementy wytworzone na budowie na okoliczność zgodności
ich parametrów z dokumentacją projektową i specyfikacjami technicznymi.
c) sposób wykonania robót budowlanych w aspekcie zgodności ich wykonania z
projektami, programem funkcjonalno-użytkowym i umową.
Dla potrzeb zapewnienia współpracy z Wykonawcą i prowadzenia kontroli
wykonywanych robót budowlanych oraz dokonywania odbiorów Zamawiający
przewiduje ustanowienie koordynatora budowy oraz zespołu specjalistów pełniących
funkcje inspektorów nadzoru w zakresie wynikającym z ustawy Prawo budowlane i
postanowień umowy.
Zamawiający ustala następujące rodzaje odbiorów:
a) odbiór robót zanikających i ulegających zakryciu,
Strona 10 z 15
b)
c)
d)
e)
odbiór częściowy,
odbiór końcowy,
odbiór pod koniec okresu rękojmi,
odbiór ostateczny tj. pod koniec okresu gwarancji.
Sprawdzeniu i kontroli będą podlegały:
a) użyte wyroby budowlane i uzyskane w wyniku robót budowlanych elementy w
odniesieniu do ich parametrów oraz ich zgodności z dokumentami budowy,
b) jakość wykonania i dokładność prac instalacyjnych, montażowych i
wykończeniowych,
c) prawidłowość funkcjonowania zamontowanych urządzeń i wyposażenia,
1.2.5. Konserwacja i serwis.
Wykonawca zapewni konserwację i serwis w czasie trwania okresu gwarancyjnego
(comiesięczne przeglądy konserwacyjne oraz usunięcie powstałej usterki w ciągu minimum
12 godzin od zgłoszenia).
Dopełnienie czynności i formalności serwisowych wynikających z gwarancji urządzeń
(wystawionych przez dostawców lub podwykonawców) pozostaje po stronie Wykonawcy.
Koszt serwisowania w okresie trwania gwarancji pokrywa Wykonawca.
1.2.6. Gwarancja.
Wykonawca zobowiązany jest do udzielenia minimum 2 letniej gwarancji na wykonane
prace, instalacje i urządzenia.
1.2.7. Wynagrodzenie dla wykonawcy i odbiór końcowy
Zamawiający ustanawia ryczałtowe wynagrodzenie dla wykonawcy. Dla potrzeb odbioru i
rozliczania Wykonawca przekaże Zamawiającemu:
 bezusterkowy protokół z przeprowadzonego uruchomienia i rozruchu instalacji i
urządzeń,
 protokół z przeprowadzonych szkoleń pracowników Zamawiającego,
 bezusterkowy Protokół końcowy odbioru robót.
Płatność za wykonanie Przedmiotu Umowy nastąpi jedną fakturą.
Wykonawca będzie zobowiązany do wykonania oraz likwidacji wszystkich robót
tymczasowych, niezbędnych do realizacji przedmiotu zamówienia.
Robót tymczasowych Zamawiający nie będzie opłacał odrębnie. Jako roboty tymczasowe
zamawiający traktuje wykonanie i rozbiórkę dróg tymczasowych, podnośników, odwodnienia
roboczego itp. Również koszty związane z placem budowy należą w całości do Wykonawcy.
Rozliczenie końcowe za wykonanie przedmiotu zamówienia zostanie dokonane na
podstawie faktury, z załączonymi dokumentami rozliczeniowymi po odbiorze końcowym i
przekazaniu przedmiotu umowy w eksploatację i użytkowanie Zamawiającemu.
Strona 11 z 15
Do odbioru końcowego Zamawiający przystąpi gdy Wykonawca przekaże mu
kompletną dokumentację powykonawczą.
Dokumentacja powykonawcza musi zostać wykonana w formie papierowej.
Na dokumentację powykonawczą (zawierającą również spis treści) składają się:
a) oryginał dziennika budowy/modernizacji,
b) dokumentacja powykonawcza - w 3 egzemplarzach,
c) dokumenty potwierdzające dopuszczenie zastosowanych materiałów, urządzeń i
prefabrykatów do stosowania w budownictwie w tym m.in. atesty, certyfikaty,
aprobaty techniczne, deklaracje zgodności, DTR, gwarancje - w 3 egzemplarzach,
d) wymagane dokumenty, protokoły i zaświadczenia z przeprowadzonych przez
Wykonawcę, sprawdzeń i badań, prób,
e) oświadczenie kierownika budowy o zgodności wykonania obiektu budowlanego z
projektem budowlanym oraz przepisami i obowiązującymi polskimi normami - w
3 egzemplarzach,
f) inwentaryzacja geodezyjna powykonawcza - w 3 egzemplarzach,
g) branżowe kosztorysy wykonawcze (szczegółowe) wraz z wykazem cenowym
wyposażenia - w 3 egzemplarzach,
h) inne niezbędne dokumenty - w 3 egzemplarzach.
Powyższa dokumentacja powinna być także przekazana w wersji elektronicznej -1
egzemplarz.
Dokumentacja eksploatacyjna – wykonawca przed rozpoczęciem eksploatacji przekaże
Inspektorowi Nadzoru do akceptacji dokumentację powykonawczą, poradniki, instrukcję
eksploatacji i konserwacji oraz niezbędną dokumentacje do przekazania instalacji do
eksploatacji i użytkowania. Wykonawca będzie regularnie przedstawiać sprawozdania i
wyniki badań oraz informacje Inspektorowi Nadzoru.
Koszt badań i instrukcji pozostaje po stronie Wykonawcy.
2. CZĘŚĆ INFORMACYJNA
2.1. Wytyczne i informacje dotyczące przedmiotu zamówienia.
Wykonawca jest zobowiązany zrealizować przedmiot zamówienia spełniając
wymagania stawiane w:
1. Ustawie z dnia 7 lipca 1994 r. Prawo budowlane z późn. zm.,
2. Ustawie z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i
jego ochronie, udziale społeczeństwa w ochronie środowiska oraz o ocenach
oddziaływania na środowisko,
3. Ustawie z dnia 29.01.2004r. Prawo zamówień Publicznych
4. Rozporządzeniu Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia
25 kwietnia 2012 w sprawie szczegółowego zakresu i formy projektu
budowlanego.
5. Rozporządzeniu Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie
szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji
technicznych wykonania i odbioru robót budowlanych oraz programu
funkcjonalno-użytkowego.
Strona 12 z 15
6.
Rozporządzeniu Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie
informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu
bezpieczeństwa i ochrony zdrowia,
7. Wytycznych zawartych w tematycznych przepisach szczegółowych,
8. Obowiązujących Polskich Normach,
9. Zasadach wiedzy technicznej i sztuki budowlanej,
10. Niniejszym „Programie funkcjonalno-użytkowym”.
Dokumentacja projektowa – wykonanie dokumentacji projektowej zawierającej
wszystkie niezbędne opisy, obliczenia, rysunki oraz inne dokumenty niezbędne do
realizacji zamierzenia jest jednym z elementów niniejszej inwestycji.
Wykonawca sporządzi również dokumentację powykonawczą.
Koszt dokumentacji obciąża Wykonawcę w ramach zawartej umowy na realizację
inwestycji.
Przekazanie terenu budowy – w terminie i na warunkach określonych w treści umowy,
Zamawiający przekaże Wykonawcy teren budowy.
Zgodność robót z dokumentacja projektową i PFU –poszczególne dokumenty powinny
być traktowane w następujący sposób pod względem ważności:
- PFU,
-dokumentacja projektowa (zaakceptowana przez Zamawiającego)
Wykonawca, nie może czerpać korzyści z tytułu błędów lub przeoczeń znajdujących się w
dokumentacji projektowej (zaakceptowanej przez Zamawiającego) lub w Programie
Funkcjonalno –Użytkowym i w przypadku ich odkrycia winien natychmiast o nich
poinformować Zamawiającego i Inspektora Nadzoru.
Przedmiotem Umowy jest osiągnięcie zamierzonego celu jakim jest wykonanie
(kompletnych i w pełni sprawnych) rozdzielnic elektrycznych, bram przesuwnych wraz z
zasilaniem oraz modernizacja oświetlenia na terenie zewnętrznym Hali Sportowej.
Wszystkie materiały oraz wykonanie robót powinny być zgodne z PFU i dokumentacją
projektową (zaakceptowaną przez Zamawiającego). W przypadku gdy roboty i materiały
nie będą w pełni zgodne z powyższymi dokumentami i będzie to miało wpływ na
niezadowalającą jakość robót, to takie materiały będą niezwłocznie zastąpione innymi, a
roboty te rozebrane na koszt Wykonawcy.
Ochrona środowiska w czasie wykonania robót – Wykonawca ma obowiązek znać i
stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska
naturalnego. W szczególności Wykonawca ma zapewnić spełnienie następujących
warunków:
 ma obowiązek podejmować wszelkie uzasadnione kroki mające na celu
stosowanie przepisów i norm dotyczących ochrony środowiska na terenie i wokół
terenu budowy i będzie unikać uciążliwości dla osób lub własności społecznej i
innych, a wynikających ze skażeń, hałasu lub innych przyczyn powstałych w
następstwie jego działania,
 zachowa środki ostrożności i zabezpieczenia przed: zanieczyszczeniem zbiorników
i cieków wodnych płynami lub substancjami toksycznymi, zanieczyszczeniami
powietrza pyłami i gazami, zanieczyszczeniem gleby płynami lub substancjami
toksycznymi i możliwością powstania pożaru.
Strona 13 z 15
Opłaty i ewentualne kary za przekroczenie norm określonych w odpowiednich przepisach
dotyczących ochrony środowiska w trakcie realizacji robót pozostają po stronie Wykonawcy.
Ochrona przeciwpożarowa – Wykonawca będzie przestrzegać przepisów ochrony
przeciwpożarowej
Materiały łatwopalne składowane będą w sposób zgodny z obowiązującymi przepisami
prawa i zostaną zabezpieczone przed dostępem osób trzecich.
Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym
jako rezultat jego działań.
UWAGA: Zamawiający w dniu wprowadzenia na teren budowy przekaże Wykonawcy
Instrukcję Bezpieczeństwa Pożarowego dla obiektu Hali Sportowej. Jednocześnie
informujemy, że w obiekcie zamontowany jest system sygnalizacji pożaru. Wykonawca w
pełni bierze odpowiedzialność za ewentualne nieuzasadnione wywołanie alarmu
przeciwpożarowego, a tym samym wszelkie koszty z powyższym związane pozostają po jego
stronie (w tym mandaty nałożone przez PSP).
Materiały szkodliwe dla otoczenia – zabrania się użycia materiałów wywołujących szkodliwe
promieniowanie dla otoczenia, o stężeniu większym niż dopuszczalne. Wszystkie materiały
odpadowe użyte do robót będą posiadały świadectwa dopuszczenia, wydane przez
uprawnioną jednostkę, jednocześnie określające brak szkodliwego oddziaływania tych
materiałów na środowisko. Materiały, które są szkodliwe dla otoczenia tylko w czasie robót,
a po zakończeniu robót ich szkodliwość zanika (np. materiały pylaste) mogą być użyte pod
warunkiem przestrzegania wymagań technologicznych ich wbudowania.
Wymagania dotyczące bezpieczeństwa i higieny pracy.
Podczas realizacji robót Wykonawca będzie przestrzegał wszystkich przepisów
bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać o
zdrowie i bezpieczeństwo swych pracowników i podwykonawców i zapewnić im właściwe
warunki pracy i warunki sanitarne.
Wykonawca zapewni i utrzyma wszelkie urządzenia zabezpieczające oraz sprzęt i odpwiednią
odzież dla ochrony osób zatrudnionych na placu budowy oraz dla zapewnienia
bezpieczeństwa publicznego.
Wykonawca zapewni i utrzyma w odpowiednim stanie urządzenia sanitarne i socjalne dla
personelu pracującego na placu budowy.
Koszty wynikające z zapewnienia powyższych warunków pozostają po stronie Wykonawcy.
Ochrona własności prywatnej i publiczne – Wykonawca w sposób odpowiedni oznaczy i
zabezpieczy przed uszkodzeniami instalacje, urządzenia, mienie prywatne i państwowe.
Wykonawca będzie odpowiadał za wszelkie powstałe w wyniku jego działania uszkodzenia.
Zabezpieczenie robót – Wykonawca jest odpowiedzialny za zabezpieczenie robót,
materiałów i wszystkich urządzeń wykorzystywanych do budowy od dnia przekazania
budowy do dnia odbioru końcowego i uzyskania protokołu odbioru od odpowiednich
organów oraz przekazania ich Zamawiającemu.
Strona 14 z 15
Każdy odcinek robót powinien być utrzymany w zadowalającym stanie technicznym przez
cały okres trwania robót. Upoważniony przedstawiciel Zamawiającego może zarządzić
wstrzymanie robót i podjąć wszelkie działania jakie uzna za niezbędne jeżeli Wykonawca nie
dostosuje się w ciągu 24 godzin do jego poleceń dotyczących należytej dbałości o stan robót i
ich zabezpieczenie.
Organizacja ruchu drogowego – na terenie inwestycji znajdują się dwie drogi pożarowe, ich
przejezdność podczas trwania robót budowlanych powinna być stale zapewniona.
2.2. Dodatkowe wytyczne i uwarunkowania związane z budową
Zamawiający oczekuje, że przedmiot zamówienia zostanie wykonany z najwyższą
starannością z uwzględnieniem profesjonalnego charakteru świadczonych przez sienie usług.
Wykonawca musi uwzględnić trudności w realizacji związane z funkcjonowaniem obiektu.
zamawiający nie dopuszcza możliwości wyłączenia obiektu z użytkowania.
Przed przystąpieniem do prac projektowych należy dokonać wizji lokalnej na obiekcie w
celu dokonania inwentaryzacji instalacji sanitarnych, elektrycznych oraz potwierdzenia
lokalizacji uzbrojenia terenu.
2.3.
Zakres prac projektowych do wykonania w ramach zamówienia.
Dokumentacja projektowa powinna uwzględniać zakres robót budowlanych niezbędnych do
wykonania wszelkich prac związanych z realizacją inwestycji. Ponadto powinna uwzględniać
wymogi ochrony przeciwpożarowej, bezpieczeństwa i higieny pracy, warunków sanitarnohigienicznych itp.
Projekt wykonawczy wielobranżowy powinien być opracowany w sposób
wystarczający do prowadzenia prac budowlanych z zachowaniem ich ciągłości. Zamawiający
wymaga również przedłożenia do akceptacji rysunków wykonawczych i szczegółowych
specyfikacji technicznych wykonania i odbioru robót przed ich skierowaniem do realizacji, w
aspekcie ich zgodności z ustaleniami programu, funkcjonalno-użytkowego i umowy.
Wykonawca powinien zatrudnić do wykonania prac projektowych kadrę inżynierską
posiadającą odpowiednie kwalifikacje zawodowe i spełniającą prawem przewidziane
wymagania.
Wykonawca ma obowiązek uzyskać wszelkie uzgodnienia, ekspertyzy i warunki
techniczne, opinie oraz odstępstwa niezbędne do prawidłowego opracowania dokumentacji
projektowej, a w szczególności projektu budowlanego oraz prowadzenia i zakończenia robót.
Do obowiązku Wykonawcy należą niezbędne pomiary geodezyjne w zakresie
opracowania dokumentacji projektowej oraz powykonawczej.
Strona 15 z 15

PFU - OSiR Bemowo

Transkrypt

Podobne dokumenty

Informacje dotyczące aktualnego stanu inwestycji „Przebudowa ul

WYTYCZNE DO PLANU BIOZ Nazwa i adres obiektu budowlanego:

Informacja o danych zamieszczonych w ogłoszeniu

Zamawiający informuje, że w związku z tym, iż wynagrodzenie za

BIOZ

Załącznik nr 5 ZAŁOŻENIA WYJŚCIOWE DO

OFERTA OBOZU ZIMOWEGO SPORTOWO
