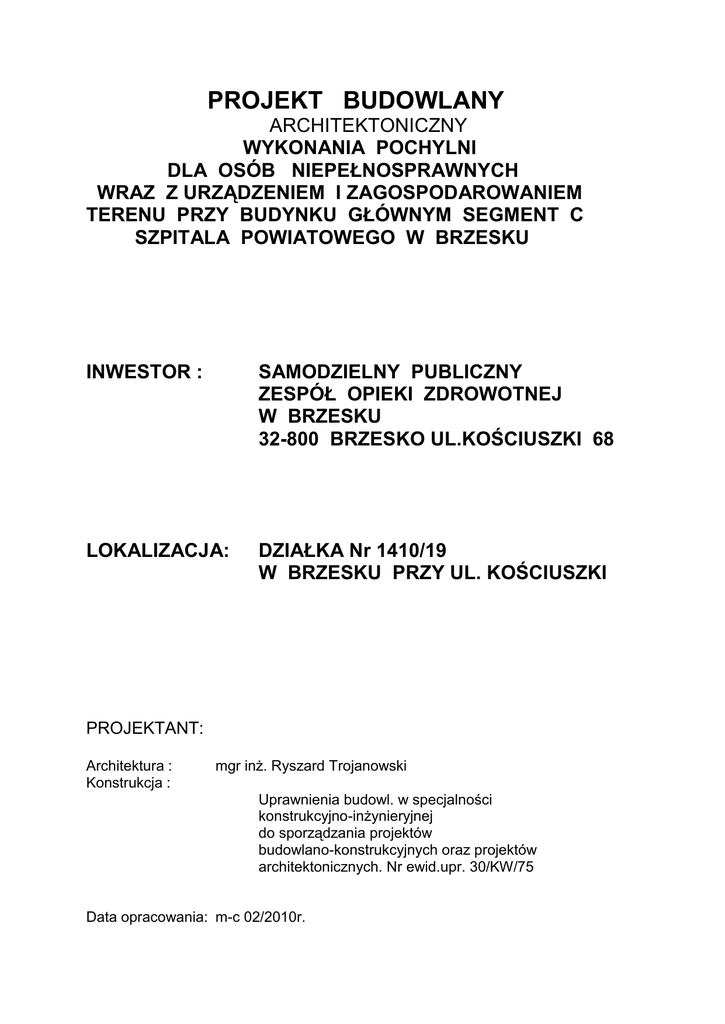

projekt budowlany

PROJEKT BUDOWLANY
ARCHITEKTONICZNY
WYKONANIA POCHYLNI
DLA OSÓB NIEPEŁNOSPRAWNYCH
WRAZ Z URZĄDZENIEM I ZAGOSPODAROWANIEM
TERENU PRZY BUDYNKU GŁÓWNYM SEGMENT C
SZPITALA POWIATOWEGO W BRZESKU
INWESTOR :
SAMODZIELNY PUBLICZNY
ZESPÓŁ OPIEKI ZDROWOTNEJ
W BRZESKU
32-800 BRZESKO UL.KOŚCIUSZKI 68
LOKALIZACJA:
DZIAŁKA Nr 1410/19
W BRZESKU PRZY UL. KOŚCIUSZKI
PROJEKTANT:
Architektura :
Konstrukcja :
mgr inż. Ryszard Trojanowski
Uprawnienia budowl. w specjalności
konstrukcyjno-inżynieryjnej
do sporządzania projektów
budowlano-konstrukcyjnych oraz projektów
architektonicznych. Nr ewid.upr. 30/KW/75
Data opracowania: m-c 02/2010r.
Podstawy prawne opracowania projektu :
-
Ustawa z dnia 7 lipca 1994r. Prawo budowlane (Dz.U.Nr 106 poz.1126
z późniejszymi zmianami ) ;
- Ustawa o zmianie ustawy – Prawo budowlane oraz o zmianie niektórych
ustaw (Dz.U.Nr 80 z dnia 10.05.2003r. poz.718 z dn.27 marca 2003) ;
- Rozporządzenie Ministra Infrastruktury z dnia 3 lipca 2003R. w sprawie
szczegółowego zakresu i formy projektu budowlanego (Dz.U.nr 120 z dnia
10.07.2003r. poz.1133 ) ;
- . Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie
warunków technicznych , jakim powinny odpowiadać budynki i ich
usytuowanie (Dz.U.Nr 75 z 2002r. poz.690 z późniejszymi zmianami
opublikowanymi w Dzienniku Ustaw nr 33 z 2003r.) ;
-
Polskie Normy .
Podstawy formalne opracowania.
- Zlecenie Inwestora .
- Badania odkrywki , pomiary ;
- Uzgodnienia z Inwestorem.
OPIS TECHNICZNY
DO PROJEKTU ARCHITEKTURY
POCHYLNI DLA OSÓB NIEPEŁNOSPRAWNYCH
WRAZ Z URZĄDZENIEM I ZAGOSPODAROWANIEM TERENU
PRZY BUDYNKU GŁÓWNYM SEGMENT C
SZPITALA POWIATOWEGO W BRZESKU
INWESTOR :
SAMODZIELNY PUBLICZNY
ZESPÓŁ OPIEKI ZDROWOTNEJ W BRZESKU
32-800 BRZESKO UL.KOŚCIUSZKI 68
1. Przeznaczenie i program użytkowy .
W skład budynku głównego Szpitala Powiatowego w Brzesku
wchodzi segment A1 i A2 – łóżkowy wraz z pomieszczeniami
oddziału ratunkowego , segment B – zabiegowy , segment C – poradnie
i pomieszczenia administracyjne.
Pomieszczenia wewnątrz budynku są dostępne dla osób niepełnosprawnych
poprzez komunikację i transport windami osobowymi . Na poszczególnych
kondygnacjach wykonano sanitariaty dostosowane dla potrzeb osób
niepełnosprawnych .
Do budynku brak wymaganych pochylni spełniających warunki dla potrzeb osób
niepełnosprawnych – istniejący podjazd dł.11.10 m , szerokości 2.50 m .
Istniejące dojście do budynku i plac komunikacyjny o nawierzchni betonowej oraz z
płyt betonowych drogowych i chodnikowych .
Płyty chodnikowe , nawierzchnia betonowa i płyty betonowe w znacznym stopniu
zużyte , liczne ubytki i nierówności uniemożliwiają bezpieczną komunikację .
Wejście do budynku głównego – segment C poprzez wiatrołap , w którym
zamontowane zostały drzwi aluminiowe uruchamiane przez fotokomórkę .
Posadzka wiatrołapu nieślizgowa.
Do pomieszczeń Poradni Pediatrycznej – parter segment C brak pochylni dla
potrzeb osób niepełnosprawnych .
Istniejące wejścia do Poradni Dziecka Zdrowego , Chorego i izolatki wyłącznie
poprzez schody betonowe i drzwi aluminiowe szer. 100 cm .
2. Zakres projektowy.
Podstawowe parametry projektowanych urządzeń :
Powierzchnia pochylni nr 1
12.76 m2
Powierzchnia pochylni nr 2
6.93 m2
Powierzchnia placu postojowego
110.15 m2
Powierzchnia placu dojazdowego
180.10 m 2
Długość pochylni nr 1
9.00 m + podest 1.50 m
Długość pochylni nr 2
6.30 m
Szerokość pochylni nr 1 , 2
1.10
W celu przystosowania budynku głównego Szpitala SP ZOZ w Brzesku dla potrzeb
osób niepełnosprawnych projektuje się zagospodarowanie i urządzenie terenu
przed budynkiem – segment C oraz wykonanie pochylni dla osób niepełnosprawnych
do budynku głównego i pomieszczeń Poradni Pediatrycznej .
3. Forma architektoniczna .
Projekt przewiduje wykonanie pochylni nie zadaszonych , od poziomu – 0.45 m do
0.00 m , z obustronnymi poręczami lub balustradami na wysokości 0.75 m i 0.90m .
Pochylnie bez załamań , proste , o nawierzchni z kostki brukowej .
4. Układ konstrukcyjny .
Projektuje się pochylnię o długości 9.0 m do wiatrołapu wejścia głównego segmentu
C z obustronnymi balustradami , spocznikiem pochylni dł. 1.50 m i 1.10 m ,
szerokości 1.10 m . Spadek projektowanej pochylni 5%.
Pochylnia do Poradni Pediatrycznej o dł. 6.30 m , szerokości 1.10 m o spadku 7.1% ,
jednostronnym murkiem o wys. 0.84 m z zamontowanym na nim pochwytem i
balustradą wraz z pochwytem.
Szerokość pochylni w poziomie podjazdu ograniczona jest murkami odbojowymi z
cegły klinkierowej pełnej , spoinowanej.
Ściany fundamentowe pochylni posadowić na głębokości nie mniej niż 1.0 m od
poziomu terenu.
Poziom wód gruntowych znajduje się poniżej poziomu posadowienia fundamentów .
Dopuszczalne naprężenie na grunt wynosi 0.15 Mpa.
Projektuje się dojście z placu dojazdowego na poziom 0.00 m schodami
zewnętrznymi o nawierzchni z kostki brukowej .
Wbudowywane materiały budowlane powinny posiadać atesty techniczne .
Roboty budowlane powinny być wykonane zgodnie z normami , przepisami i
zasadami sztuki budowlanej .
Obszar oddziaływania projektowanych urządzeń budowlanych zamyka się w
granicach własności i nie utrudnia zagospodarowania działek sąsiednich.
5. Warunki ochrony przeciwpożarowej .
Zgodnie z treścią & 4 Rozporządzenia Ministra Spraw Wewnętrznych i Administracji
z dnia 16 czerwca 2003r.w sprawie uzgadniania projektu budowlanego pod
względem ochrony przeciwpożarowej (Dz.U.NR 121 z 2003r. poz. 1137 )
projektowany zakres robót nie wymaga uzyskania powyższego uzgodnienia i nie
stwarza pogorszenia warunków zagrożenia pożarowego.
Opracowanie zawiera:
1. Karta tytułowa
str 1
2. Zawartość opracowania
str 2
3. Projekt zagospodarowania działki cz.graficzna 1:500
str.3
4. Kopia mapy zasadniczej skala 1 : 500
str.4
5. Projekt zagospodarowania działki – część opisowa
str.5-7
4. Plan bezpieczeństwa i ochrony zdrowia.
str.8-10
5. Uprawnienia , wpis do MIIB .
str.11-12
7. Oświadczenie projektanta.
str.13
8.Projekt architektoniczno-budowlany – karta tytułowa
podstawy formalno-prawne
opis techniczny
str.14
str.15
str.16-18
Część rysunkowa :
-
rzut parteru skala 1 : 50
podjazd dla osób niepełn.
przekrój A – A
przekrój B-B
rys.nr A1
str.19
rys.nr A2
rys.nr A3
str.20
str.21
OPIS
DO PROJEKTU ZAGOSPODAROWANIA DZIAŁKI
Nr 1410/19 POŁOŻONEJ W BRZESKU PRZY UL. KOŚCIUSZKI
INWESTOR :
SAMODZIELNY PUBLICZNY
ZESPÓŁ OPIEKI ZDOWOTNEJ W BRZESKU
32-800 BRZESKO UL. KOŚCIUSZKI 68
1.Przedmiot inwestycji .
Przedmiotem inwestycji jest dostosowanie budynku głównego –
segment A,B,C SP ZOZ w Brzesku dla potrzeb osób
niepełnosprawnych.
Projektuje się zagospodarowanie i urządzenie terenu przed budynkiem
głównym – segment C poprzez wykonanie pochylni przy wejściu do
wiatrołapu segmentu C oraz pochylni przy wejściu do Poradni
Pediatrycznej .
2. Opis stanu istniejącego zagospodarowania działki.
Działka nr 1410/19 jest działką zabudowaną budynkiem głównym
Szpitala oraz budynkami kuchni , prosektorium, tlenowni, technicznym i
budynkiem gospodarczym.
Dojazd i dojście na działkę z drogi krajowej istniejącym zjazdem o
nawierzchni utwardzonej .
Teren działki Inwestora w części ogrodzony ogrodzeniem stałym ,
zagospodarowany . Dojścia do poszczególnych budynków chodnikami o
nawierzchni betonowej i z płyt chodnikowych , dojazdy i parkingi o
nawierzchni asfaltowej.
Działka jest uzbrojona w sieć energetyczną , gazową , wodociągową ,
kanalizacji sanitarnej i kanalizacji deszczowej, sieć ciepłowniczą i
teletechniczną .
3. Projektowane zagospodarowanie działki .
Na działce Inwestora nr 1410/19 projektuje się wykonanie pochylni
dla osób niepełnosprawnych , przebudowę chodników i placów ,
wykonanie schodów zewnętrznych o nawierzchni z kostki brukowej na
podbudowie z kruszyw naturalnych łamanych wraz z odwodnieniem
rurami drenarskimi PCV z włączeniem do kanalizacji deszczowej.
Komunikacja do budynku głównego odbywa się drogą wewnętrzną
poprzez utwardzony plac dojazdowy o nawierzchni z kostki brukowej i
istniejący plac postojowy o nawierzchni asfaltowej oraz chodniki o
nawierzchni z kostki brukowej.
4. Zestawienie powierzchni podstawowych i urządzenia terenu.
Powierzchnia placu postojowego
110.15 m2
Powierzchnia placu dojazdowego
180.10 m2
Powierzchnia pochylni nr 1, 2
19.69 m2
5. Działka nr 1410 /16 na której projektowane jest urządzenie i
zagospodarowanie terenu , pochylnie dla potrzeb osób
niepełnosprawnych nie jest wpisana do rejestru zabytków.
6.Działka nie leży na terenach szkód górniczych.
7. Dane techniczne obiektu charakteryzujące jego wpływ na środowisko,
zdrowie ludzi i sąsiednie obiekty .
W założonym programie użytkowym projektowanych urządzeń i
zagospodarowania terenu nie będą występować czynniki mogące
negatywnie wpływać na otoczenie , środowisko , zdrowie ludzi oraz
sąsiednie obiekty .
8. Geotechniczne warunki posadowienia.
Na podstawie oceny jakościowej i badań makroskopowych gruntu
(odkrywki ) , w oparciu o Rozporządzenie Ministra Spraw Wewnętrznych
i Administracji z dnia 24.09.1998 r. w sprawie ustalenia geotechnicznych
warunków posadawiania obiektów budowlanych ( DZ,U. nr 126,poz.839
z dnia 8 październik 1998 r.) stwierdzam, że w obrębie istniejących
budynków występują proste warunki gruntowe .
W poziomie posadowienia ścianek fundamentowych pochylni dla osób
niepełnosprawnych występuje korzystne podłoże nośne , gliny
twardoplastyczne , spoiste , grunt jednorodny, wód gruntowych nie
stwierdzono.
Posadowienie pochylni
geotechnicznej.
zaliczono do pierwszej kategorii
9. Ochrona przeciwpożarowa .
Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12.04.2002r.
w sprawie warunków technicznych jakim powinny odpowiadać budynki
i ich usytuowanie (Dz.U.nr 75, poz.690,& 213) dla tej kategorii obiektów
nie jest wymagane ustalenie klasy odporności ogniowej.
INFORMACJA DOTYCZĄCA
BEZPIECZEŃSTWA I OCHRONY ZDROWIA
DO PROJEKTU BUDOWLANEGO
WYKONANIA POCHYLNI DLA OSÓB NIEPEŁNOSPRAWNYCH
WRAZ Z URZADZENIEM I ZAGOSPODAROWANIEM TERENU PRZY BUDYNKU
GŁÓWNYM SEGMENT C SZPITALA POWIATOWEGO W BRZESKU
zlokalizowanych na działce Nr1410/19 w Brzesku
INWESTOR:
Samodzielny Publiczny
Zespół Opieki Zdrowotnej w Brzesku
32-800 Brzesko ul. Kościuszki 68
PROJEKTANT:
mgr inż. Ryszard Trojanowski
Uprawnienia budowl. w specjalności
konstrukcyjno-inżynieryjnej
mgr inż. R.Trojanowski
data opracowania:02/2010r.
1.Zakres robót budowlanych oraz kolejność ich realizacji
W celu przystosowania budynku głównego Szpitala SP ZOZ w Brzesku dla potrzeb
osób niepełnosprawnych projektuje się zagospodarowanie i urządzenie terenu
przed budynkiem – segment C , wykonanie podjazdów dla osób niepełnosprawnych
do budynku głównego i pomieszczeń Poradni Pediatrycznej .
Należy wykonać :
- rozebranie podłoży betonowych dla wykonania ścianek fundamentowych
podjazdów ;
- rozebranie powierzchni betonowej placu dojazdowego oraz chodnika z płyt
chodnikowych wraz z krawężnikami ;
- ułożenie drenażu odwadniającego z włączeniem do kanalizacji deszczowej ;
- wykonanie ścianek fundamentowych dla podjazdów ;
- ułożenie podbudowy z kruszyw naturalnych – klińca pod nawierzchnię placów
i podjazdów ;
- odprowadzenie wód opadowych z rur spustowych do kanalizacji deszczowej ;
- ułożenie nawierzchni z kostki brukowej kolorowej podjazdu oraz placu ;
- wykonanie murku z cegły klinkierowej układanej wzdłuż balustrady ;
- montaż słupków , balustrady i pochwytu z rur stalowych nierdzewnych ;
- przebudowa ścianki aluminiowej dla zamontowania drzwi automatycznie
rozsuwanych wejścia do wiatrołapu segmentu C.
- obłożenie ścian murków osłonowych podjazdów i schodów zewnętrznych
płytkami klinkierowymi na kleju mrozoodpornym .
2.Wykaz istniejących obiektów budowlanych
Działka nr 1410/19 jest działką zabudowaną budynkiem głównym Szpitala oraz
budynkami kuchni , prosektorium, tlenowni, technicznym i budynkiem gospodarczym.
Dojazd i dojście na działkę z drogi krajowej istniejącym zjazdem o nawierzchni
utwardzonej .
Teren działki Inwestora w części ogrodzony ogrodzeniem stałym ,
zagospodarowany . Dojścia do poszczególnych budynków chodnikami o nawierzchni
betonowej i z płyt chodnikowych , dojazdy i parkingi o nawierzchni asfaltowej.
Działka jest uzbrojona w sieć energetyczną , gazową , wodociągową , kanalizacji
sanitarnej i kanalizacji deszczowej, sieć ciepłowniczą i teletechniczną .
3. Wskazanie elementów zagospodarowania działki lub terenu, które mogą
stwarzać zagrożenie bezpieczeństwa zdrowia i ludzi
Prace przy dostosowaniu obiektu dla potrzeb osób niepełnosprawnych są pracami o niskim
stopniu zagrożenia bezpieczeństwa zdrowia i ludzi. Występują tu zagrożenia typowe dla prac
ogólnobudowlanych.
4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas
realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce
i czas ich wystąpienia
Przy wykonywaniu robót ziemnych w pobliżu istniejącego uzbrojenia terenu należy zachować
szczególną ostrożność, zaleca się prowadzenie części prac ziemnych ręcznie lub przy
użyciu lekkiego sprzętu mechanicznego, w sposób zapewniający zauważenie taśm
informujących o przebiegu uzbrojenia.
Ze względu na wykonywanie prac podczas czynnych obiektów SP ZOZ należy teren
prac wygrodzić przed dostępem osób nieupoważnionych oraz oznakować.
5. Wskazanie sposobu prowadzenia instruktażu pracowników przed
przystąpieniem do realizacji robót szczególnie niebezpiecznych
Przed przystąpieniem do prowadzenia robót należy pracowników przeszkolić w zakresie
przepisów BHP dotyczących robót ogólnobudowlanych. Należy zwrócić szczególną uwagę
na prace ziemne .
Przed przystąpieniem do robót ziemnych należy poinformować pracowników o istniejącym
przebiegu uzbrojenia podziemnego.
6.Wskazanie
środków
technicznych
i
organizacyjnych,
zapobiegających
niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach
szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających
szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń
Pracowników należy wyposażyć w środki ochrony osobistej: ubrania robocze, rękawice i
kaski. Należy bezwzględnie wyznaczyć drogę ewakuacji dla pracowników w razie
nieprzewidzianego zagrożenia zdrowia lub życia.
Bochnia , dnia 26.02.2010r.
