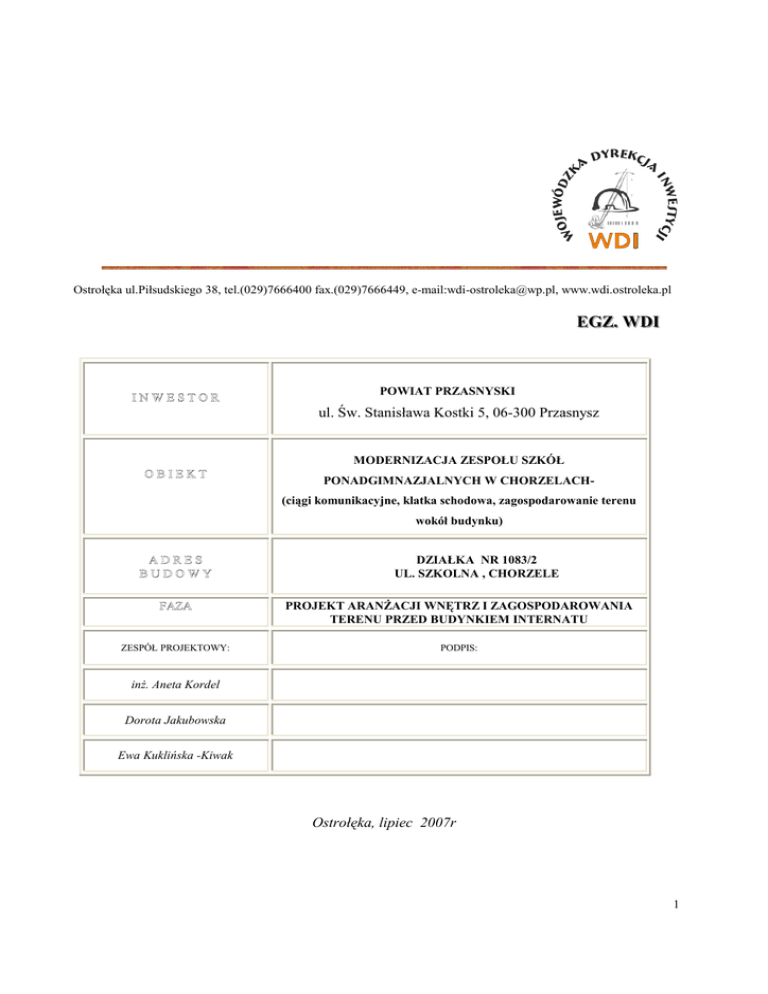

MODERNIZACJA ZESPOŁU SZKÓŁ
PONADGIMNAZJALNYCH W CHORZELACH(ciągi komunikacyjne, klatka schodowa, zagospodarowanie terenu
wokół budynku)
DZIAŁKA NR 1083/2
UL. SZKOLNA , CHORZELE
PROJEKT ARANśACJI WNĘTRZ I ZAGOSPODAROWANIA
TERENU PRZED BUDYNKIEM INTERNATU
ZESPÓŁ PROJEKTOWY:
PODPIS:
inŜ. Aneta Kordel
Dorota Jakubowska
Ewa Kuklińska -Kiwak
Ostrołęka, lipiec 2007r
1
OŚWIADCZENIE
OŚWIADCZAMY, Iś PROJEKT ZOSTAŁ SPORZĄDZONY ZGODNIE
Z OBOWIĄZUJĄCYMI PRZEPISAMI
ORAZ ZASADAMI WIEDZY TECHNICZNEJ
(Ustawa z dnia 14.04.2004r o zmianie ustawy Prawo Budowlane art.20, ust.4 na podstawie
Dz.U. z 2004 nr 93 poz.888)
2
ZAWARTOŚĆ OPRACOWANIA
Projekt modernizacji Zespołu Szkół Ponadgimnazjalnych w Chorzelach
(ciągi komunikacyjne, klatka schodowa, zagospodarowanie terenu wokół
budynku)
1. Opis ogólny obiektu.
2. Projekt zagospodarowania działki.
2.1. Opis techniczny
2.2. Cześć rysunkowa
Rys. nr 1– Projekt zagospodarowania działki
skala 1:150
3.Projekt aranŜacji wnętrz.
3.1 Opis rozwiązań materiałowych
3.2 Część rysunkowa
Rys. nr 2 - Rzut łazienek -parter
skala 1:50
Rys. nr 3 – AranŜacja łazienki-parter
skala 1:50
Rys. nr 4 – Instalacja elektryczna –oświetlenie
skala 1:50
Rys. nr 5 – Instalacja elektryczna – gniazda
skala 1:50
Rys. nr 6 - Rzut aranŜacji posadzek – I i II piętro
skala 1:100
Rys. nr 7 - Widok ścian I i II piętra
skala 1:100
Rys. nr 8 - Widok ścian klatek schodowych
skala 1:100
Rys. nr 9 - Rzut oświetlenia I i II piętro
skala 1:100
Rys. nr 10 – Schody zewnętrzne
skala 1:50
Wizualizacja schodów
Wizualizacja I piętra
Wizualizacja II pietra
3
1. Opis ogólny obiektu
Inwestor:
POWIAT PRZASNYSKI ul. Św. STANISŁAWA KOSTKI 5
Adres budowy:
działka nr 1083/2, ul. SZKOLNA, CHORZELE
Przedmiot opracowania: Projekt modernizacji Zespołu Szkół Ponadgimnazjalnych w
Chorzelach (ciągi komunikacyjne, klatka schodowa, zagospodarowanie
terenu wokół budynku)
Podstawa opracowania:
•
•
•
•
•
•
umowa o prace projektowe zawarta między Inwestorem a Projektantem
mapa do celów projektowych 1:500
inwentaryzacja terenu
obowiązujące normy i przepisy
Inwentaryzacja
Inwentaryzacja fotograficzna
2. Projekt zagospodarowania działki.
Przedmiot opracowania: Działka nr 1083/2 połoŜona jest w miejscowości Chorzele powiat
przasnyski, zgodnie z miejscowym planem zagospodarowania przestrzennego.
Niniejsze opracowanie przedstawia zagospodarowanie części terenu związanej bezpośrednio
z lokalizacją w/w istniejącego obiektu budowlanego.
Przedmiotem inwestycji jest „Modernizacja Zespołu Szkół Ponadgimnazjalnych w Chorzelach
(ciągi komunikacyjne ,klatka schodowa, zagospodarowanie terenu przed budynkiem Internatu”
adaptacja pokoju pielęgniarek na łazienkę oraz pokoju na piętrze na gabinet pielęgniarek).
Teren wokół budynku jest nieuporządkowany, schody zewnętrzne są w złym stanie technicznym.
Opis stanu istniejącego: Teren objęty opracowaniem połoŜony jest na działce nr 1083/2,
przy ul. Szkolnej w Chorzelach. Teren nie podlega ochronie, oraz nie jest wpisany do rejestru
zabytków. Powierzchnia terenu jest mało zróŜnicowana.
4
Sąsiednie działki przylegające bezpośrednio do działek objętych opracowaniem są zabudowane.
Teren działki nie jest zalesiony. Nawierzchnia utwardzona betonowa z licznymi pęknięciami i
zarysowaniami. Działka zabudowana jest budynkiem wolnostojącym, dwukondygnacyjnym oraz
garaŜem wolnostojącym. Część terenu zagospodarowana jest tzw. skalniakiem obsadzonym
roślinami ozdobnymi. Wjazd na działkę istniejący.
Opis zagospodarowania terenu: projekt zagospodarowania terenu działki nr 1083/2,
przy budynku Internatu, ul. Szkolna w Chorzelach..
Opracowanie obejmuje przebudowę terenu otaczającego budynek internatu. Zaprojektowano
nawierzchnie utwardzone ułoŜone z kostki brukowej „Nostalit rustical” wg wzorów na
poniŜszych zdjęciach wraz z parkingiem z 10 miejscami postojowymi w tym jedno dla osób
niepełnosprawnych oraz skwerek z płytek posadzkowych z kamienia ciosanego. Zaprojektowano
równieŜ zieleń tzn. nasadzenia drzew (głogów) i krzewów (berberys, sosna górska i trzmielina) i
roślin ozdobnych (bluszcz pospolity ,dzika róŜa , begonia). oraz drewnianą pergolę z siedziskiem.
Skwerek i część nawierzchni utwardzonej zaopatrzona jest w ławki i siedziska w celach
rekreacyjnych. Zaprojektowano równieŜ oświetlenie w formie latarń.
Bilans powierzchni terenu w granicach opracowania:
Powierzchnia całkowita działki w granicach opracowania
- 2414,55 m2
-
w tym:
proj. powierzchnie utwardzone z kostki brukowej” Nostalit”
- 832,93m2
-
taras z płyt posadzkowych „Realit”
-480,20m²
-
zieleń i rekreacja
-665032m²
-
powierzchnia zabudowy istniejącej
- 624,05 m2
-
pozostała powierzchnia istniejąca
- 244,05m²
5
1. Zagospodarowanie terenu - rozwiązania projektowe
Roboty przygotowawcze:
Skucie istniejącej nawierzchni betonowej,
DemontaŜ płyt chodnikowych,
DemontaŜ ogrodzenia metalowego,
Wykorygowanie i usunięcie humusu oraz gruntu rodzimego,
Wykonanie koryt pod obrzeŜa,
Zagęszczenie :
Rozścielić zagęszczoną warstwę kruszywa. Zastosować klińce, grysy lub Ŝwiry oraz ŜuŜle
wielkopiecowe, grubość 20cm - podbudowa właściwa.
Wykonanie podsypki –
Na wyprofilowanej i zagęszczonej podbudowie naleŜy ułoŜyć podsypkę z warstwy piasku
lub wysiewki kamiennej frakcji 0-4 mm o grubości 3-5 cm.
Warstwę jednolitej grubości uzyskuje się przez ściągniecie materiału łatą tak, aby kostka
przed zagęszczeniem leŜała 1 cm powyŜej rzędnej projektowanej. Podsypki nie zagęszcza
się przed ułoŜeniem kostki brukowej. Nie moŜna po niej chodzić !
Podsypka pozwala na zniwelowanie róŜnic wysokości kostek wykonywanych z
dopuszczalna tolerancją.
Wyprofilowanie spadków 1,5% wg rysunku zagospodarowania. Spadki naleŜy wykonać w
warstwie podsypki.
UłoŜenie obrzegowania:
Zaprojektowano obrzegowanie nawierzchni brukowych typu ,,BORDIR” o przekroju
10x10x18 cm, w kolorze granit.
Obrzegowanie naleŜy ułoŜyć w taki sposób aby przewyŜszało nawierzchnię brukową
o 4cm, na warstwie chudego betonu min.10 cm.
6
Rys.1– Obrzegowanie bordir (1)
Rys.2 – Obrzegowanie bordir (2)
Układanie kostki brukowej
Na chodnikach, dojściach, dojazdach naleŜy zastosować kostki typu ,,Nostalit rustical” o
grubości 6 cm w kolorze granitowym i Ŝółtym.
Wymiary kostek : 9x12cm ,8x10cm, 5x12cm, 5,5x16x12cm, śr 12cm do ułoŜenia koła
R=200 cm oraz 9x12cm, 12x12 cm i 18x12cm do ułoŜenia nawierzchni prostych bądź
łuków.
7
Rustical granit
Rustical Ŝółty
Kostki naleŜy układać według poniŜszych wzorów:
Rys.3 – Wzór ułoŜenia kostek(3)
8
Rys.4 – Kostka nostalit rustikal(4)
Skwerek zaprojektowano z płyt posadzkowych typu ,,Realit”
Wymiary płyt: prostokątne z kamienia ciosanego (rekonstrukcja piaskowca ciosanego) kolor
Ŝółty, płyty w pakietach o wymiarach 0,60x0,60 cm, 0,60x 0,45 cm, 0,60x0,30 cm.
Uzupełnieniem są płyty kołowe, podstawowym pakietem jest ćwiartka koła o średnicy 330 cm.
Płyty grubości od 3,8 do 4,5 cm. piaskowiec Ŝółty.
9
Płyty naleŜy układać według poniŜszych wzorów:
Rys.5 – Kamień posadzkowy realit(5)
Układanie naleŜy rozpocząć od krawędzi (obrzeŜa) drogi lub placu w kierunku środka
z wykorzystaniem kostek brzegowych, zgodnie z zaprojektowanym wzorem ułoŜenia.
Znajdujące się na bokach
kostek odstępniki dystansowe, nie zwalniają z zachowania
odpowiedniej szerokości fugi. Prostolinijny przebieg siatki fug naleŜy kontrolować
i korygować za pomocą sznura.
Kostkę układać ręcznie lub za pomocą specjalistycznej układarki mechanicznej.
Zagęszczenie kostki brukowej
Przed zagęszczeniem nawierzchni brukowej, naleŜy wypełnić spoiny suchym piaskiem
poprzez przemieszanie go za pomocą miotły.
Zarówno spoinowanie jak i zagęszczenie, naleŜy przeprowadzić na sucho. Zagęszczenie
dokonywane jest za pomocą płyty wibracyjnej z okładziną gumową , celem uniknięcia
porysowań powierzchni oraz odprysków. Po zakończeniu zagęszczenia , naleŜy powtórzyć
zabieg spoinowania.
Wywóz ziemi i gruzu
10
2. Elementy małej architektury.
Pergola drewniana z siedziskiem o szer.180cm o wym.327x50cm i wys.240 cm –szt.1
Rys.6 – Pergola drewniana z ławką(6)
Ławka w kształcie koła o śr.250 cm wykonana z bloczków ogrodowych „Uni Split” które
posiadają łamaną powierzchnię licową o teksturze gruboziarnistego piaskowca w kolorze
granitu, obtłukiwane naroŜa i krawędzie. Bloczki o wym. 30x24x15 cm ułoŜyć
warstwowo (wys.45 i szer. 48 cm) na zaprawie cementowo wapiennej z zachowaniem
wiązania bloczków.
Siedzisko w kształcie koła wykonane z listew drewna iglastego o gr.4cm trzykrotnie
pokryte lakierobejcą w kolorze orzechu połoŜyć na wymurowanym murku. Szerokość
siedziska 50cm. Szt.1
Donice ogrodowe „Lilia” o wym. φ 80 cm i wys.55 cm w kolorze granitu zgodnym
kolorystyką kostek– 13 sztuk.
Kosze na śmieci prefabrykowane w kolorze granitu, φ 45cm, wys.45cm, - 8 sztuk.
Ławki ogrodowe na prefabrykowanych murkach z siedziskiem z lakierowanych desek
drewnianych o wym.170x70cm wys.50 cm.- 6 sztuk.
11
Gazony - wykonane z betonu jamistego na bazie kruszywa otoczkowego
kształcie
cukierka o wym.66x46cm i wys.25cm-16 sztuk
Latarnie- Zaprojektowano latarnie ogrodową S-52W/A, układ ramion potrójny, ramiona
skierowane w dół. Oprawy OP-R, 125W/450.
Rys. nr 7– Latarnia wys. 3,35m
Dane techniczne:
średnica u podstawy 30cm, wysokość 335cm,
Wykonanie:
tworzywo sztuczne w kolorze czarnym, klosze kule Ø450 białe, szklane
Rastry ze stali nierdzewnej.
MontaŜ:
Oprawy przeznaczone do montaŜu bezpośrednio na słupie. Słupy naleŜy
zamocować do prefabrykowanego fundamentu (rozwiązanie systemowe
producenta lam). Fundament wyposaŜony w kosz zbrojeniowy. Wymiary
fundamentu: średnica u podstawy 30cm, średnica u nasady 18cm, wysokość
110cm.
Ilość:
Uwagi!
szt.6
Zaleca się stosowanie oryginalnych fundamentów oraz oryginalnych elementów
złącznych gwarantujących stabilność i bezpieczeństwo całej konstrukcji.
12
Rys. nr 8 – Fundament prefabrykowany pod latarnię oraz kosz zbrojeniowy
Rys. nr 9 – Sposób montaŜu słupa do fundamentu
Kamień polny – otoczaki o średnicy φ25 – 35cm.
13
Strefa wejściowa:
- schody zewnętrzne
Usunąć istniejące popękania, wyrównać, przygotować podłoŜe, skuć istniejącą okładzinę,
dookoła drzwi wejściowych stworzyć portal kamienny (wymurować pionowe ścianki gr,12 cm z
gazobetonu na szerokości 35 cm, nad powstającym otworem zamontować kątownik
120x120x10, dalej wymurować ściankę gr. 12 cm tej samej wysokości co szerokość bocznych
ścianek, bloczki gazobetonowe obłoŜyć kamieniem typu cegiełka lub łupanka z piaskowca w
kolorze beŜowo - Ŝółtym . Ścianki pod schodami wyciągnąć do góry z np z bloczków
gazobetonowych gr. 15 cm do wys. 80 cm obłoŜyć kamieniem j.w. na końcach zamocować
poręcze ze stali nierdzewnej # 6cm, na wysokości 1,04 m.
14
3.PROJEKT ARANśACJI WNĘTRZ HOLU
3.1Opis rozwiązań materiałowych do projektu aranŜacji wnętrz Internatu
I.
Opis ogólny stanu istniejącego:
Internat w Chorzelach stanowi budynek 3 kondygnacyjny, podpiwniczony, wykonany w
technologii tradycyjnej.
Dach prefabrykowany Ŝelbetowy. Mury nośne zewnętrzne: ściana warstwowa, natomiast ścianki
działowe z cegły dziurawki gr. 12 cm. NadproŜa, podciągi, wieńce – Ŝelbetowe. Stan istniejącego
wnętrza wymaga remontu. Ściany oraz posadzki, częściowo popękane, w złym stanie
technicznym. Ściany na korytarzu do wys. 150 lamperia z farby olejnej, posadzka, z lastryko,
cokolik 10 cm do skucia.
Budynek jest częściowo wyremontowany, na parterze kuchnia, ciągi komunikacyjne, hol oraz
świetlica z jadalnią zostały juŜ wyremontowane i charakter aranŜacji wnętrza dalszych
kondygnacji nawiązuje materiałowo i kolorystycznie do wyremontowanego parteru.
II.
Opis modernizacji wnętrza;
Opracowanie modernizacji obejmuje ciągi komunikacyjne na I i II piętrze, 2 klatki
schodowe, adaptację pomieszczenia pielęgniarek na łazienkę damską i męską oraz adaptację
pomieszczenia na piętrze na pokój pielęgniarek.
Stan istniejący konstrukcyjny jest dobry natomiast wnętrze budynku internatu na I i II
piętrze oraz na klatkach schodowych wymaga remontu.
Projektowane prace remontowe obejmują:
1. Ciągi komunikacyjne na I i II pietrze, klatki schodowe, pomieszczenie pielęgniarek oraz
łazienkę.
1.1 Ściany
Usuniecie istniejącej lamperii z farby olejnej do wysokości 1,5 m,
Skucie istniejącego cokolika wys. 10cm oraz wyrównanie powierzchni ściany po skuciu
DemontaŜ skrzydeł drzwiowych
15
DemontaŜ grzejników
Wykucie z muru istniejących ościeŜnic oraz powiększenie otworów według rysunków
Wyburzenie ścianek działowych na korytarzu
DemontaŜ gniazdek, włączników elektrycznych, oraz innych elementów
DemontaŜ krat stalowych
DemontaŜ barierek klatki schodowej
Ściany, sufity, ościeŜa przygotować do wyrównania
Uzupełnić istniejące popękania.
MontaŜ instalacji elektrycznej
Gruntowanie ścian - przygotować podłoŜe pod cekol bądź wyrównanie płytami k-g.
MontaŜ kątowników metalowych ochraniających ościeŜa
MontaŜ barierki ochronnej na klatce schodowej stalowej mocowanej do policzków z
pochwytem drewnianym
16
MontaŜ futryn drzwiowych
Wykonanie listew odbojowych z laminatu bądź płyty kartonowo- gipsowej.
MontaŜ gniazdek oraz włączników elektrycznych
Na ścianach korytarza „paski” - listwy odbojowe otynkować tynkiem strukturalnym
kamyczkowym gruboziarnistym w kolorze jasny pomarańczowy na I piętrze , a na II
piętrze w kolorze ciepły beŜ.
Malowanie parapetów lastrico farbą w kolorze stalowym.
Resztę ścian pomalować farbą sylikatową w kolorze jasny pomarańcz na I piętrze a na II
piętrze w kolorze ciepły beŜ.
Ściany klatek schodowych – tynk kamyczkowy do wys. 1,20.w kolorze wanilia pozostałą
część ścian pomalować farbą sylikatową w kolorze wanilia.
MontaŜ skrzydeł drzwiowych
17
1.2 Posadzki
demontaŜ istniejących ograniczników drzwiowych
istniejące lastrico do skucia,
wyrównanie, przygotowanie podłoŜa pod ułoŜenie na korytarzach i w projektowanym
pokoju pielęgniarek wykładziny PCV (homogenicznej ) gr 2mm na warstwie
samopoziomującej przystosowanej jest do budynków uŜyteczności publicznej z atestem
na piętrze w kolorze – tło jasny pomarańcz a kwadraty –ciemny pomarańcz i miodowy
wg rys nr3 a II piętrze tło w kolorze kości słoniowej a kwadraty –ciemny pomarańcz i
miodowy wg nr 3. Trwałość wg zapewnień producenta. Konserwacja wg zaleceń
producenta,
na klatkach schodowych przygotować podłoŜe pod ułoŜenie gresu (gat. I, naturalny, nie
polerowany, odporny na ścieranie, na plamienie) w kolorze kości słoniowej w łazience w
kolorze beŜowym. Fugi w kolorze stalowym. Cokoliki – gres, wykładzina PCV w
kolorach jak na posadzkach do wysokości 10cm.
kość słoniowa
miodowy
ciemny pomarańcz
jasny pomarańcz
18
1.3 Sufity
demontaŜ istniejących opraw oświetleniowych,
oczyszczenie, wyrównanie, przygotowanie podłoŜa,
wykonanie projektowanych sufitów częściowo podwieszonych z płyty k-g na ruszcie
stalowym,
montaŜ oświetlenia punktowego w suficie podwieszonym, oprawy w kolorze srebrnym na
korytarzu,
malowanie sufitów farbą zmywalną akrylową w kolorze wanilia,
2. Łazienka
W projektowanej
łazience naleŜy wymurować ścianki działowe
z betonu komórkowego
gr.12cm, otynkować tynkiem cementowo - wapiennym kat.III. UłoŜyć glazurę do wysokości
2,10m pozostałą część pomalować farba sylikatową w kolorze białym..
Zaprojektowano drzwi płycinowe w kolorze białym - sztuk 5.
Istniejące gniazdka elektryczne do wymiany i uzupełnienia. Obsadzić nowe kratki wentylacyjne,
stare zdemontować. Istniejące oprawy oświetleniowe zdemontować
i zamontować nowoprojektowane.
3. Instalacja sanitarna:
3.1 WEWNĘTRZNA INSTALACJA WOD-KAN, C.O
Opis przyjętych rozwiązań technicznych.
Instalacja wodociągowa.
Doprowadzenie wody przewiduje się poprzez istniejące przyłącze wodociągowe – bez zmian
L.p
Rodzaj punktu czerpalnego
Normatywny wypływ
Ilość
∑qni
qn, dm3/s
1.
Umywalka
0,14
2
0,28
2.
Pisuar
0,30
1
0,30
19
5.
6.
Zawór ze złączką do węŜa dn
15 mm
Miska ustępowa
0,.30
1
0,30
0.30
1
0,30
RAZEM
--------
-----
1,18
*przybory sanitarne, które nie będą wykorzystane w chwili max rozbioru.
Obliczeniowy przepływ wody w instalacjach wodociągowych wyniesie.
q=0,682*(qn)0,45-0,14dm3/s
q = 0,682*(1,18)0,45-0,14 = 0,22dm3/s
Materiały i wytyczne montaŜowe.
Doprowadzenie wody do urządzeń z istniejącej instalacji wodociągowej w obrębie budynku
(piwnica) Przewody wody zimnej, w obrębie budynku wykonać przewodami z rur stalowych
ocynkowanych do wody pitnej wg PN-74/H-74200, łączonych przy uŜyciu typowych łączników z
Ŝeliwa ciągliwego Na odgałęzieniach do pionów zamontować zawory odcinające ze spustem do
wody zimnej. Rury do urządzeń prowadzić podtynkowo. Przewody wody zimnej zaizolować
zabezpieczając przed tzw poceniem się otulinami z pianki poliuretanowej, odcinki izolacji łączyć
przy pomocy taśmy samoprzylepnej z PVC.
Wodę zimną doprowadza się do następujących przyborów sanitarnych:
- baterii umywalkowych,
- płuczek zbiornikowych,
- zaworu spłukującego do pisuaru,
- zaworu czerpalnego ze złączką do węŜa w pobliŜu wpustu podłogowego,
Wodę ciepła doprowadza się do następujących przyborów sanitarnych:
- baterii umywalkowych,
Armaturę odcinającą stanowią zawory kulowe o połączeniach gwintowanych.
Ciepła woda uŜytkowa przygotowywana będzie lokalnie w istniejącym zasobniku ciepłej wody
uzytkowej.
UWAGA:
Elementy i urządzenia stykające się bezpośrednio z wodą przeznaczoną do picia muszą
posiadać opinię Państwowego Zakładu Higieny, stwierdzające Ŝe nie pogarszają wody.
Próby i odbiory.
Wykonaną instalację wodociągowa naleŜy poddać próbie wytrzymałości na ciśnienie
0,6 MPa w ciągu pół godziny, a następnie dokładnie przepłukać wodą wodociągową
z wymuszoną prędkością przepływu. Po dokonaniu prób ciśnieniowych i płukania wykonać
dezynfekcję instalacji i wykonać badania fizyko – chemiczne i bakteriologiczne wody.
20
3.2 Kanalizacja sanitarna.
Instalacja kanalizacji sanitarnej
Nowo projektowane urządzenia sanitarne w pomieszczeniu łazienki damskiej i męskiej naleŜy
połączyć z istniejąca instalacja wod – kan w pomieszczeniu piwnicy. Umywalki, pisuar, miski
ustepowe , kraki wpustowe połączyć z projektowanym leŜakiem kanalizacyjnym w pom. piwnicy.
Przewody kanalizacyjne wykonać z rur PVC kielichowych z uszczelkami śr 110, 75, 50
mm łączonych na wcisk.
Lokalizacja przyborów sanitarnych oraz ich podłączenie zgodnie z rzutem pomieszczeń..
Uwagi końcowe.
Projektowana instalacja nie zagraŜa środowisku zgodnie z Rozporządzeniem MOŚNiL
dnia 14 lipca 1998r. WEWNĘTRZNA INSTALACJA WOD-KAN, C.O
Instalacja c.o.
5.1. Instalacja c.o
5.2. Dane wyjściowe do projektowania.
Projekt instalacji centralnego ogrzewania opracowano w oparciu obowiązujące normy.
PN-91/B-02020 Ochrona cieplna budynków. Wymagania i obliczenia.
PN-82/B-02402 Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne.
PN – EN 442-1:1999 Grzejniki. Wymagania i warunki techniczne.
5.3. Opis przyjętych rozwiązań technicznych.
Instalację centralnego ogrzewania zaprojektowano jako dwururową, pompową. Źródłem ciepła
dla instalacji będzie kotłownia węglowa. Włączenie nowoprojektowanej instalacji do istniejącego
pionu c.o. w obrębie pomieszczenia łazienki.
5.4. Źródła ciepła – grzejniki.
Zaprojektowano grzejniki płytowe V22/600/1000
5.5. Przewody, łączniki, armatura, grzejniki i osprzęt.
Instalację wykonać z przewodów stalowych. Rurociągi stalowe naleŜy zaizolować cieplnie
izolacją termiczną z pianki poliuretanowej odpornej na t =90C
5.6. Uwagi końcowe.
Rozstaw uchwytów przesuwnych dla przewodów winien wynosić:
21
Śr rury (mm)
15
18
22
Odległość między uchwytami(m)
1,25
1,5
2,0
Minimalna długość ramienia kompensacyjnego
750
820
910
(mm)
Połączenia z armaturą oraz grzejnikami wykonać poprzez połączenia rozłączne (śrubunki) na
gwint. Przewody prowadzić po wierzchu ścian.
Po zmontowaniu instalację poddać próbie wytrzymałości na ciśnienie 0,9 MPa w przeciągu pół
godziny bez spadku ciśnieniu oraz wykonać płukanie wodą wodociągową z wymuszoną
prędkością przepływu min 1,5 m/s.
Uwagi końcowe.
Całość robót wykonać zgodnie z niniejszym opracowaniem, obowiązującymi normami oraz
Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano – MontaŜowych część II –
Instalacje sanitarne i przemysłowe oraz wytycznymi Centralnego ośrodka Badawczo –
Rozwojowego techniki Instalacyjnej INSTAL Warszawa maj 1996r – wewnętrzne instalacje
wodociągowe, ogrzewcze i gazowe z rur miedzianach – wytyczne stosowania i projektowania
i przepisami BHP i p-poŜ.
Wentylacja mechaniczna.
Wentylacja
grawitacyjna
wspomagana
wentylatorami
kanałowymi
Q=200
m3/h
zamontowanymi w kanale grawitacyjnym. Nawiew poprzez infiltrację. Złączanie wentylatorów
przy otwarciu drzwi do łazienki.
4. Uwagi końcowe:
1.Roboty prowadzić zgodnie z zasadami sztuki budowlanej .
2.Stosowac materiały posiadające Świadectwo ITB dopuszczenia o stosowania w budownictwie .
3.Podczas wykonywania robót bezwzględnie przestrzegać przepisów bezpieczeństwa i ochrony
pracy.
4.Prowadzenie robót powierzyć osobie uprawnionej.
5.Wymiary sprawdzić w naturze.
22
Opracowała :
Aneta Kordel
DOKUMENTACJA FOTOGRAFICZNA
23
Wyremontowany parter
Schody zewnętrzne do odnowienia
24
Ciąg komunikacyjny do wyremontowania
Klatka schodowa
25
