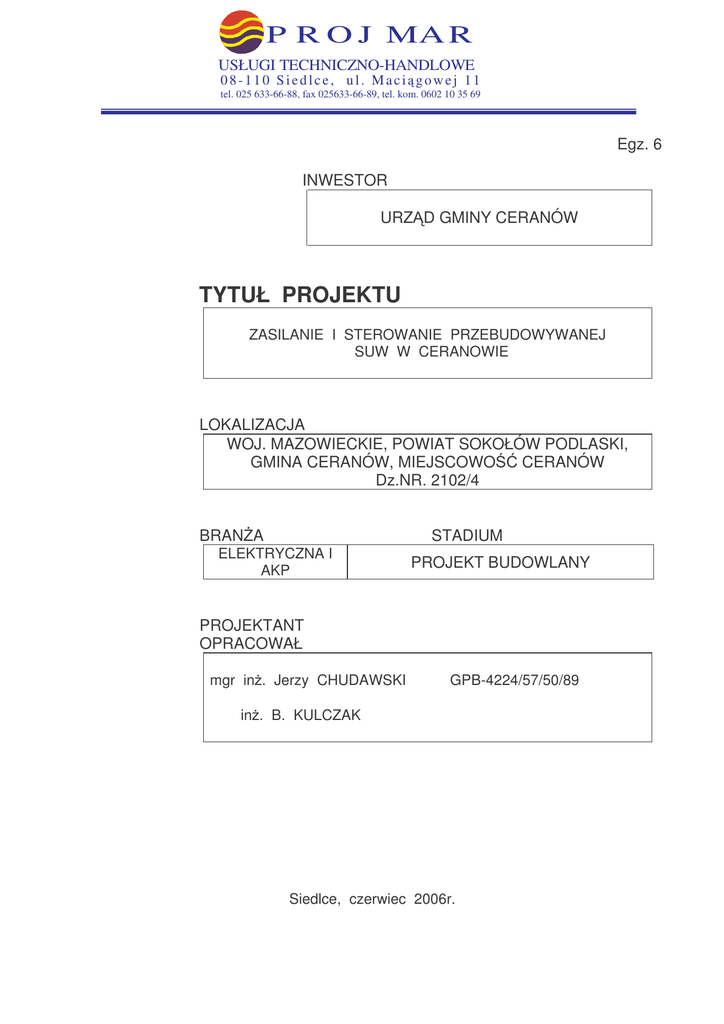

P R O J MA R
USŁUGI TECHNICZNO-HANDLOWE
08-110 Siedlce, ul. Maci gowej 11
tel. 025 633-66-88, fax 025633-66-89, tel. kom. 0602 10 35 69
Egz. 6
INWESTOR
URZ D GMINY CERANÓW
TYTUŁ PROJEKTU
ZASILANIE I STEROWANIE PRZEBUDOWYWANEJ
SUW W CERANOWIE
LOKALIZACJA
WOJ. MAZOWIECKIE, POWIAT SOKOŁÓW PODLASKI,
GMINA CERANÓW, MIEJSCOWO
CERANÓW
Dz.NR. 2102/4
BRAN A
ELEKTRYCZNA I
AKP
STADIUM
PROJEKT BUDOWLANY
PROJEKTANT
OPRACOWAŁ
mgr in . Jerzy CHUDAWSKI
GPB-4224/57/50/89
in . B. KULCZAK
Siedlce, czerwiec 2006r.
1
Spis tre ci
SPIS TRE CI ................................................................................................................................................................. 1
1
WST P .................................................................................................................................................................. 2
1.1
1.2
1.3
1.4
1.5
2
PRZEDMIOT OPRACOWANIA .............................................................................................................................. 2
ZAWARTO OPRACOWANIA ............................................................................................................................. 2
MATERIAŁY WYJ CIOWE ................................................................................................................................... 2
PARAMETRY TECHNICZNE ................................................................................................................................. 2
NORMY I PRZEPISY ............................................................................................................................................ 2
OPIS TECHNICZNY........................................................................................................................................... 2
2.1
OGÓLNA CHARAKTERYSTYKA MODERNIZOWANEGO OBIEKTU SUW I SYSTEMU STEROWANIA
2
2.2
BILANS MOCY ................................................................................................................................................... 3
2.2.1 Bilans mocy SUW ......................................................................................................................................... 3
2.3
ZASILANIE SUW ............................................................................................................................................... 3
2.4
OCHRONA PRZEPI CIOWA ................................................................................................................................. 3
2.5
ZABEZPIECZENIA............................................................................................................................................... 4
2.6
DOBÓR O WIETLENIA W BUDYNKU.............................................................................................................. 4
2.7
STEROWNICA RS............................................................................................................................................... 4
2.8
STEROWANIE I SYGNALIZACJA .......................................................................................................................... 5
2.9
INSTALACJE W BUDYNKU .............................................................................................................................. 6
2.9.1 Instalacja poł cze wyrównawczych............................................................................................................ 6
2.9.2 Instalacje zasilania gniazd i o wietlenia w budynku.................................................................................... 6
2.9.3 Instalacje zasilania i sterowania urz dze SUW......................................................................................... 6
2.10 INSTALACJE SOND, CZUJNIKÓW KONTROLNYCH I POMIAROWYCH ..................................................................... 7
2.11 OCHRONA PRZED PORA ENIEM PR DEM ELEKTRYCZNYM................................................................................. 8
2.12 UWAGI KO COWE ............................................................................................................................................. 8
3
WYKAZ RYSUNKÓW........................................................................................................................................ 9
3.1
3.2
3.3
4
RYSUNKI INSTALACJI WEWN TRZNYCH
RYSUNKI STEROWNICY RS
ZAGOSPODAROWANIE TERENU I SCHEMAT ZASILANIA
ZESTAWIENIE MATERIAŁÓW PODSTAWOWYCH
2
1 WST P
1.1 Przedmiot opracowania
Przedmiotem opracowania jest projekt instalacji elektrycznych i systemu automatyki
modernizowanej stacji uzdatniania wody w miejscowo ci Ceranów.
1.2 Zawarto
opracowania
W skład opracowania wchodz :
- instalacje elektryczne o wietlenia i zasilania gniazd wtykowych w budynku
- instalacje elektryczne zasilania i systemu automatyki modernizowanego układu
technologicznego SUW.
- sterownica RS
1.3 Materiały wyj ciowe
Dokumentacj opracowano na podstawie:
- projektu technologicznego stacji
- podkładek bran y budowlanej i instalacyjnej,
- ustale pomi dzy zlecaj cym a projektantem.
1.4 Parametry techniczne
Sie zasilaj ca SUW
Instalacje odbiorcze
Instalacje sterowania
- 3N ~ 50Hz 400V/230V
- 3N ~ 50Hz 400V/230V TN-S
- 1N ~ 50Hz 230V T-NS
24V DC
1.5 Normy i przepisy
Dokumentacj opracowano opieraj c si na obowi zuj cych normach, przepisach i zasadach
wiedzy technicznej.
2 OPIS TECHNICZNY
2.1 Ogólna charakterystyka modernizowanego obiektu SUW i systemu
sterowania
W skład istniej cej stacji uzdatniania wody zlokalizowanej w miejscowo ci Ceranów
wchodzi budynek, zbiorniki wody i odstojnik popłuczyn oraz dwie studnie.
Modernizacji podlega:
- budynek
- układ uzdatniania wody
- instalacja zasilania i sterowania urz dze SUW
- instalacja o wietlenia i zasilania gniazd w budynku
Zmodernizowana stacja uzdatniania wody b dzie posiadała:
- dwie studnie
- zbiorniki wody uzdatnionej
- zbiornik popłuczyn
- mieszacz wodno-powietrzny
- sze filtrów
- trzy pompy sieciowe strefy 2
- cztery pompy sieciowe strefy 1
- pomp płucz c
- agregat spr arkowy
- dmuchaw
3
-
pomp popłuczyn
pomp kanałow
dwie pompki dozowania
sterownic RS wykonan według niniejszego projektu i zainstalowan w
pomieszczeniu rozdzielni.
Do zbiorników i studni doprowadzone b d kable do przekazu sygnalizacji okre lonych
stanów poziomu wody. Do pomp w studniach i pompy w zbiorniku popłuczyn
doprowadzone b d kable zasilaj ce. W zbiornikach i studniach zainstalowane b d sondy
do kontroli poziomu wody.
System sterowania, którego centralnym elementem jest sterownik mikroprocesorowy
umieszczony w sterownicy RS realizuje funkcje wynikaj ce z potrzeb pracy układu
technologicznego procesu uzdatniania wody.
2.2 Bilans mocy
2.2.1 Bilans mocy SUW
-
dwie pompy gł binowe z silnikami ka dy o mocy
trzy pompy sieciowe z silnikami ka dy o mocy
cztery pompy sieciowe z silnikami ka dy o mocy
pompa płucz ca z silnikiem o mocy
agregat spr arkowy z dwoma silnikami ka dy o mocy
dmuchawa z silnikiem o mocy
pompa popłuczyn z silnikiem o mocy
pompa kanałowa z silnikiem o mocy
dwie pompki dozowania z silnikami ka dy o mocy
dwa mieszadła z silnikami ka dy o mocy
dwa osuszacze ka dy o mocy
sze grzejników olejowych ka dy o mocy
terma
o wietlenie budynku i terenu
dwa wentylatory ka dy o mocy
- 11 kW
- 4,0 kW
- 4,0 kW
- 4,0 kW
- 1,5 kW
- 4,0 kW
- 0,7 kW
- 0,7 kW
- 0,1 kW
- 0,1 kW
- 0,32 kW
- 1,5 kW
- 2,2 kW
- 3,9 kW
- 0,2 kW
Moc zainstalowanych odbiorników wynosi Pi = 78,95 kW.
Moc zapotrzebowana Pszcz = 39,8 kW.
2.3 Zasilanie SUW
Po modernizacji SUW moc zapotrzebowana b dzie wynosi Pszcz. = 39,9 kW
O wietlenie i gniazda oraz urz dzenia SUW zasilane b d z zaprojektowanej sterownicy RS
zainstalowanej w pomieszczeniu rozdzielni.
Sterownica RS zasilana b dzie z tablicy TP zasilanej ze zł cza kablowego zainstalowanych
na zewn trznej cianie stacji SUW. ZK3 i TP wykona wg schematu zasilania.
2.4 Ochrona przepi ciowa
Do ochrony urz dze SUW od przepi atmosferycznych i ł czeniowych zastosowano w
sterownicy RS ochronnik klasy B+C typ V25-B+C/4.
4
2.5 Zabezpieczenia
W obwodach wyprowadzonych ze sterownicy zastosowano zabezpieczenia ró nicowopr dowe o progu zadziałania 30mA oraz zabezpieczenia nadpr dowe o charakterystyce C
dla silników i charakterystyce B dla pozostałych obwodów.
2.6 Dobór o wietlenia w budynku
W budynku zaprojektowano o wietlenie jarzeniowe przyjmuj c rednie minimalne nat enie
o wietlenia zgodnie z PN-84/E-02033.
2.7 Sterownica RS
Sterownica RS przeznaczona jest do:
- zasilania i zabezpieczenia obwodów o wietlenia i gniazd wtyczkowych
- zabezpieczenia i zał czania obwodów zasilania urz dze SUW
- sterowania urz dze układu technologicznego stacji
Obudowa sterownicy zło ona jest z przedziału kablowego o wymiarze 2000 x 300 x 400mm
zł czonego z poł czonymi dwoma szafami o wymiarach pierwsza 2000 x 800 x 400mm,
druga 2000 x 1000 x 400mm.
W szafie pierwszej umieszczone s aparaty pola dopływowego zasilania
oraz
zabezpieczenia obwodów i cz
elementów zał czania pomp.
W szafie tej zainstalowany jest równie falownik pomp sieciowych strefy 2. Pozostałe
zabezpieczenia i elementy zał czania urz dze oraz falownik pomp sieciowych strefy 1 i
elementy sterowania wraz ze sterownikiem mikroprocesorowym umieszczone s w szafie
drugiej.
Na drzwiach sterownicy jest tablica synoptyczna układu uzdatniania wody i pulpit operatora
oraz umieszczone s elementy sterowania w trybie r cznym.
Kable wprowadzone s do sterownicy przez cokoły w dnie szaf.
Schematy blokowe obwodów siłowych i sterowniczych oraz o wietlenia podł czonych do
sterownicy przedstawiono na rys. w pkt. 3.1. Rysunki sterownicy przedstawiono w pkt. 3.2
Wykaz obwodów zasilania i sterowania:
•
obwód nr 1
-
zasilanie sterownicy RS ze zł cza kablowego z pomiarem
•
•
•
•
•
•
•
•
•
•
•
•
•
obwód nr 2
obwód nr 6
obwód nr 7
obwód nr 9
obwód nr 10
obwody nr 11-:-13
obwody nr 14-:-17
obwód nr 19
obwód nr 20
obwód nr 21
obwód nr 22
obwód nr 23
obwód nr 24
-
Zasilanie sterownicy ze zł cza podł czenia agregatu
zasilanie pompy gł binowej 10P1 w studni nr 1
zasilanie pompy gł binowej 10P2 w studni nr 2
zasilanie pompy 110P1 w zbiorniku 110Z1
zasilanie pompy 110P2 w kanale
zasilanie pomp sieciowych 60P1,60P2,60P3
zasilanie pomp sieciowych 60P4,60P5,60P6, 60P7
zasilanie pompy płucz cej 70P1
zasilanie agregatu spr arkowego 80S1
zasilanie dmuchawy 90D1
zasilanie pompki dozowania 120DP1
zasilanie mieszadła w chlorowni
zasilanie pompki dozowania 120DP2
-
5
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
2.8
obwód nr 25
obwód nr 26
obwód nr 31
obwód nr 32
obwód nr 35
obwód nr 36
obwód nr 37
obwód nr 38
obwód nr 39
obwód nr 40
obwód nr 41
obwód nr 42
obwód nr 43
obwód nr 44
obwód nr 45
obwody nr 51-:-86
obwód nr 121
obwody nr 201-:-203
obwody nr 204, 205
obwody nr 206-:-210
obwody nr 211-:-212
obwody nr 213-:-217
obwody nr 218, 219
obwody nr 220, 221
obwody nr 222, 223
obwody nr 224-:-229
obwody nr 241, 242
obwody nr 243-:-245
obwód nr 247
obwód nr 248
obwód nr 249
obwód nr 250
obwód nr 251
obwód nr 252
obwód nr 253
-
zasilanie mieszadła w pomieszczeniu reagentów
podł czenie zaworu elektromagnetycznego 80ZE1
podł czenie sondy kontroli poziomu wody w studni nr 1
podł czenie sondy kontroli poziomu wody w studni nr 2
podł czenie sond poziomu wody w zbiornikach 50Z
podł czenie sond kontroli suchobiegu i przelewu w 50Z
podł czenie sond poziomu wody w zbiorniku 110Z1
podł czenie sond kontroli suchobiegu w zbiorniku 110Z1
podł czenie sond kontroli w kanale
podł czenie sond kontroli suchobiegu pomp 60P
podł czenie przetwornika ci nienia wody 60PC1
podł czenie przetwornika ci nienia wody 60PC2
podł czenie manometru ci nienia wody 60PS1
podł czenie manometru ci nienia wody 60PS2
podł czenie manometru ci nienia powietrza 80S1
sterowanie przepustnic filtrów F1, F2, F3, F4, F5, F6
podł czenie anteny
o wietlenie hali technologicznej
O wietlenie zewn trzne wej cia do hali technologicznej
o wietlenie pomieszczenia chlorowni
o wietlenie wej cia do chlorowni
o wietlenie pomieszczenia reagentów
O wietlenie korytarza
O wietlenie zewn trzne wej cia do korytarza
O wietlenie pomieszczenia rozdzielni
o wietlenie pomieszcze socjalno-sanitarnych
zasilanie gniazd osuszaczy
zasilanie gniazd grzejników w hali technologicznej
zasilanie gniazda trójfazowego w hali technologicznej
zasilanie gniazda grzejnika w chlorowni
zasilanie gniazda termy w chlorowni
zasilanie gniazda grzejnika w pomieszczeniu reagentów
zasilanie gniazda grzejnika w pomieszczeniu socjalnym
zasilanie gniazda w pomieszczeniu socjalnym
zasilanie gniazda w pomieszczeniu rozdzielni
Sterowanie i sygnalizacja
Stacja b dzie pracowa w trybie automatycznym z mo liwo ci sterowania w trybie
r cznym. Sterowanie i nadzór realizuje sterownik programowalny JS 537 firmy GM
COMPEX. Stany pracy i awarii urz dze sygnalizowane s lampkami na tablicy
synoptycznej układu uzdatniania wody.
Pulpit operatora umo liwia komunikacj ze sterownikiem w zakresie:
nastaw parametrów
zmian trybu pracy SUW
sterowania urz dze w trybie pracy r cznej
zmian konfiguracji układu urz dze technologicznych
6
odczytu warto ci pomiarowych
odczytu historii stanów awaryjnych
kasowania stanów awaryjnych
Praca oraz nadzór całego układu uzdatniania wody odbywa si wg zaprogramowanego
algorytmu okre lonego na podstawie projektu bran y „ Technologicznej”
Powiadomienie obsługi lub nadzoru o istotnych awariach pracy stacji uzdatniania wody
przekazuje zainstalowany modem transmisji GSM w postaci komunikatów SMS na telefon
komórkowy.
2.9 Instalacje w budynku
2.9.1 Instalacja poł cze wyrównawczych
Wewn trz pomieszczenia hali technologicznej nale y uło y
szyn
poł cze
wyrównawczych wykonan z ta my ocynkowanej Fe/Zn 25 x 4mm i oznaczy pasmami
barwy zielonej i ółtej. Sposób uło enia dostosowa do stanu uzbrojenia budynku. Do szyny
przył czy
dost pne elementy konstrukcji metalowych i urz dzenia układu
technologicznego.
Za sterownic RS uło y główn szyn uziemienia z ta my ocynkowanej Fe/ZN 30 x 4 mm i
poł czy z uziomem otokowym. Wymagana oporno uziomu R 5 .
Do szyny głównej uziemienia nale y przył czy szyn PE sterownicy RS oraz szyn
wyrównawcz pomieszczenia hali technologjcznej.
2.9.2 Instalacje zasilania gniazd i o wietlenia w budynku
Trasy przewodów instalacji o wietlenia oraz zasilania gniazd przedstawia rys. 0601E0104 .
Instalacje zaprojektowano z zastosowaniem osprz tu nadtynkowego w wykonaniu IP55.
Przewody prowadzi w korytkach kablowych w sposób dostosowany do stanu uzbrojenia
budynku. Ko cówki kabli wprowadzonych do sterownicy RS oznaczy numerem zacisku,
do którego s podł czone.
Instalacje obwodów o wietlenia i zasilania gniazd wykona przewodami:
•
•
•
•
obwody nr 205, 208, 209, 210,
212, 215, 216, 217, 219, 221, 223,
225, 227, 229
obwody nr 201, 202, 203, 204,
206, 207, 211, 213, 214, 218, 220,
222, 224, 226, 228
obwody nr 241, 242, 243, 244,
245, 248, 249, 250, 251, 252, 253
obwód nr 247
- YDY
2 x 1,5 mm2
- YDY
3 x 1,5 mm2
- YDY
3 x 2,5 mm2
- YDY
5 x 4 mm2
2.9.3 Instalacje zasilania i sterowania urz dze SUW
Trasy kabli zasilaj cych, sterowniczych i pomiarowych w budynku SUW i
wychodz cych na zewn trz budynku przedstawiono na rys. 0601E0105.
W budynku kable układa w korytkach kablowych. Sposób prowadzenia dostosowa do
stanu uzbrojenia budynku.
Kable do czujników, manometrów i przepustnic układa w wydzielonych korytkach w
odległo ci nie mniejszej ni 25cm od kabli energetycznych.
Od cian do silników, przepustnic i elementów pomiarowych oraz przy przej ciach przez
cian kable układa w osłonie z rur.
Przy filtrach kable prowadzi w górnej cz ci filtrów na wysoko ci dostosowanej do
konstrukcji filtrów
7
Kable wprowadzone do sterownicy RS, wyposa y w oznaczniki opisane symbolem
projektowym kabla, a ko cówki ył oznaczy numerem zacisku do którego s podł czone.
Instalacje wewn trzne obwodów pomiarowych oraz zasilania i sterowania urz dze SUW
wykona przewodami:
•
•
•
•
•
•
•
•
•
obwody nr 10, 11, 12, 13, 14, 15, 16, - YDY
17, 18, 19, 21
- YDY
obwód nr 20
- YDY
obwody nr 22, 23, 24, 25
- YDY
obwód nr 26
OMY
obwody nr 39, 43, 44
- OMY
obwody nr 40, 45
- LIYCY
obwody nr 40, 41
- OMY
obwody nr 51-:-86
obwód nr 121
4 x 2,5 mm2
5 x 2,5 mm2
3 x 2,5 mm2
3 x 1 mm2
3 x 0,75 mm2
2 x 0,75 mm2
2 x 0,75 mm2
2 x 0,75 mm2
kabel antenowy
Kable wychodz ce ze sterownicy do wej cia w ziemi prowadzi w osłonie z rur.
W oddzielnej rurze prowadzi kabel zasilania wej ciowego oznaczony K1, a kable
sterownicze prowadzi razem w oddzielnej rurze bez kabli zasilania.
W ziemi kable układa na gł boko ci 0,7m w warstwie piasku po 0,1m pod i nad kablem
chroni c i oznaczaj c foli igielitow koloru niebieskiego. W miejscach skrzy owania z
ruroci gami lub innymi instalacjami stosowa osłony z rur. Kable sygnalizacyjne układa w
rowie w odległo ci nie mniejszej ni 25 cm od kabli zasilania.
Do podł czenia kabli w studniach, na zbiorniku i przy odstojniku popłuczyn stosowa
puszki instalacyjne z tworzywa w wykonaniu IP55. Zabrania si wprowadzania kabli
sygnalizacyjnych do wspólnej puszki z kablem energetycznym.
Kable doprowadzone do odstojnika popłuczyn wyprowadzi z ziemi rurami ochronnymi i
podł czy do listw zaciskowych umieszczonych w puszkach mocowanych na konstrukcji
no nej 0,5m nad poziomem gruntu.
Obwody zasilania i pomiarowe wychodz ce na zewn trz budynku wykona kablami:
•
obwód nr 1
- kable K1
YKY 5 x 50 mm2
•
obwód nr 2
- kable K2
YKY 5 x 50 mm2
•
•
obwody nr 6, 7
obwód nr 9
- kable K3, K4
- kabel K5
YKY 4 x 10 mm2
YKY 4 x 2,5 mm2
•
obwody nr 31, 32
- kable KS1, KS2, YKSY 7 x 1,5 mm2
•
•
•
•
obwody nr (35+36)
obwody nr (37+38)
obwód nr 231
- kabel KS3
- kabel KS4
- kabel K6
YKSY 14 x 1,5 mm2
YKSY 7 x 1,5 mm2
YKY 3 x 2,5 mm2
2.10 Instalacje sond, czujników kontrolnych i pomiarowych
Do kontroli poziomu wody w zbiornikach i studniach zastosowano sondy
konduktometryczne produkcji GM COMPEX .
8
Sondy instalowa na wysoko ciach wg danych okre lonych w projekcie technologicznym
stacji, a przewody wprowadzi rur ochronn do puszki instalacyjnej w wykonaniu IP55 i
poł czy poprzez listw zaciskow z przewodami kabli podł czonych do sterownicy RS.
Stan suchobiegu pomp sieciowych i płucz cej oraz pompy popłuczyn kontroluje si sondami
konduktometrycznymi zainstalowanymi w zbiornikach. Dodatkowo stan suchobiegu pomp
sieciowych i płucz cej kontroluje si sond konduktometryczn zainstalowan w ruroci gu
wody wej ciowej przy pompach.
Do pomiaru i kontroli ci nienia wody podawanej do sieci wodoci gowych z SUW
zastosowano czujniki typu NA10A firmy TRAFAG oraz manometry kontaktowe.
Czujniki ci nienia wody instalowane s na ruroci gu poprzez przył cze M20x1,5.
Stan ci nienia powietrza kontroluje manometr kontaktowy EM3 zainstalowany przy
spr arce.
2.11 Ochrona przed pora eniem pr dem elektrycznym
Instalacje elektryczne zaprojektowano w układzie TN-S.
Ochron podstawow zrealizowano przez izolacj robocz .
Zabrania si zabezpiecza lub przerywa obwód PE.
Jako ochron dodatkow przed pora eniem pr dem elektrycznym zaprojektowano
SZYBKIE WYŁ CZENIE.
2.12 Uwagi ko cowe
1. Wszystkie instalacje wykona zgodnie z aktualnie obowi zuj cymi normami i przepisami.
2. Przed oddaniem instalacji do eksploatacji wykona pomiary rezystancji izolacji oraz sprawdzi
skuteczno ochrony przeciwpora eniowej.
9
3 Wykaz rysunków
3.1
Rysunki instalacji wewn trznych
3.2
Rysunki sterownicy RS
10
3.1 Rysunki instalacji wewn trznych
Schemat blokowy obwodów o wietlenia
- 0601E0101
Schemat blokowy obwodów zasilania gniazd
- 0601E0102
Schemat blokowy obwodów siłowych, sterowniczych i pomiarowych
- 0601E0103
Instalacje zasilania o wietlenia i gniazd
- 0601E0104
Instalacje zasilania i sterowania urz dze SUW
- 0601E0105
11
3.2 Rysunki sterownicy RS
Sterownica RS
0601E0201
Sterownica RS rozkład elementów
0601E0202
Rozkład elementów na drzwiach szafy nr1 i pokrywie przedziału
0601E0203
Rozkład elementów na drzwiach szafy nr2
0601E0204
Sterownik JS 537
0601E0205
rozkład podzespołów i poł czenia
Sterownica RS
schemat jednobiegunowy cz. I
0601E0206
Sterownica RS
schemat jednobiegunowy cz. II
0601E0207
Sterownica RS
schemat jednobiegunowy cz. III
0601E0208
Sterownica RS
schemat jednobiegunowy cz. 4
0601E0209
Sterownica RS zasilanie o wietlenia cz. I
0601E0210
Sterownica RS zasilanie o wietlenia cz. II
0601E0211
Sterownica RS zasilanie gniazd cz. I
0601E0212
Sterownica RS zasilanie gniazd cz. II
0601E0213
Zasilanie pomp studni 10P1, 10P2
0601E0214
Zasilanie pomp sieciowych 60P1, 60P2, 60P3
0601E0215
Zasilanie pomp sieciowych 60P4, 60P5, 60P6, 60P7
0601E0216
Zasilanie pomp 70P1, 110P1, 110P2, spr arki 80S1, dmuchawy 90D1
0601E0217
i pompek 120DP1, 120DP2
Zasilanie układu sterowania
0601E0218
Sterowanie pompy 10P1
0601E0219
Sterowanie pompy 10P2
0601E0220
Sterowanie pompy 60P1
0601E0221
Sterowanie pompy 60P2
0601E0222
Sterowanie pompy 60P3
0601E0223
Sterowanie falownika nr1 pomp 60P1-:-60P3
0601E0224
Sterowanie pompy 60P4
0601E0225
Sterowanie pompy 60P5
0601E0226
Sterowanie pompy 60P6
0601E0227
Sterowanie pompy 60P7
0601E0228
Sterowanie falownika nr1 pomp 60P4-:-60P7
0601E0229
Sterowanie pompy 70P1
0601E0230
Sterowanie dmuchawy 90D1
0601E0231
Sterowanie pompy 110P1
0601E0232
Sterowanie pompy 110P2 umieszczonej w kanale
0601E0233
Sterowanie pompki 120DP1 i zaworu 80ZE1
0601E0234
Sterowanie pompki 120DP2
0601E0235
12
Sterowanie przepustnic filtrów F1, F2
0601E0236
Sterowanie przepustnic filtrów F3, F4
0601E0237
Sterowanie przepustnic filtrów F5, F6
0601E0238
Kontrola suchobiegu studni nr1 i przelewu w zbiornikach 50Z.1-4
0601E0239
Kontrola suchobiegu studni nr2 i przelewu w zbiornikach 50Z.1-4
0601E0240
Kontrola suchobiegu pomp 60P1, 60P2, 60P3, 60P4, 60P5, 60P6, 60P7, 70P1 0601E0241
Kontrola suchobiegu pompy 110P1 i kontrola wyst pienia wody w kanale
0601E0242
Kontrola poziomów wody w zbiornikach
0601E0243
Pomiary ci nie i zerowanie
0601E0244
13
4 Zestawienie materiałów podstawowych
Sterownica RS
Oprawa jarzeniowa typu OPK240NPG
Ł cznik klawiszowy
Przeł cznik zmienny klawiszowy
Ł cznik kra cowy MPO-4
Gniazdo dwubiegunowe z zestykiem ochronnym 10A 250V
i przykrywk
Gniazdo na cienne 3P + N + Z 16A
Puszka plastikowa hermetyczna IP55 (80 x 80 x 40)
Puszka plastikowa hermetyczna IP55 (150 x 150 x 80)
Sondy konduktometryczne zbiornika 50Z
Sondy konduktometryczne zbiornika popłuczyn
Sondy konduktometryczne studni
Korytko kablowe 16 x 16
Korytko kablowe 30 x 25
Korytko kablowe 60 x 60
Korytko kablowe 90 x 60
Rura osłonowa DN40
Rura osłonowa DN63
Rura osłonowa DN90
Korytko instalacyjne X111-13-U571
Pokrywa X116-1 U586
Przewód YDY 2 x 1,5
Przewód YDY 3 x 1
Przewód YDY 3 x 1,5
Przewód YDY 3 x 2,5
Przewód YDY 4 x 2,5
Przewód YDY 5 x 2,5
Przewód YDY 5 x 4
Przewód OMY 2 x 0,75
Przewód OMY 3 x 0,75
Przewód LIYCY 2 x 0,75
Kabel YKSY 7 x 1,5
Kabel YKSY 14 x 1,5
Kabel YKY 5 x 50
Ta ma ocynkowana Fe/Zn 25 x 4
Ta ma ocynkowana Fe/Zn 30 x 4
Sonda konduktometryczna suchobiegu pomp
Sonda konduktometryczna w kanale
- szt. 1 wyk. GM COMPEX
- szt. 30
- szt. 12
- szt. 2
- szt. 2
- szt. 17
- szt. 2
- szt. 4
- szt. 3
- kpl 2
- kpl 2
- kpl 2
m
m
m
m
m
m
m
szt.
szt.
m
m
m
m
m
m
m
m
m
m
m
m
m
m
m
- kpl 1
- kpl 1
wyk. GM COMPEX
wyk. GM COMPEX
wyk. GM COMPEX
wyk. GM COMPEX
wyk. GM COMPEX
14
