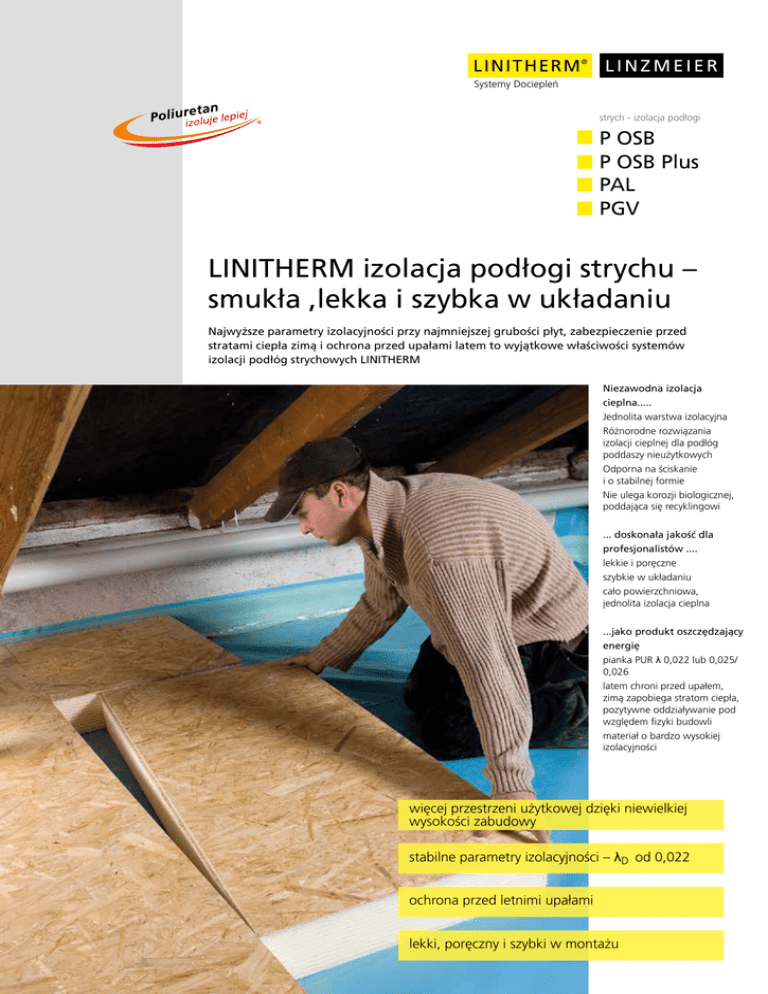

LINITHERM izolacja podłogi strychu

L I N I T H E R M® L I N Z M E I E R
Systemy Dociepleñ
Elementy Budowlane
strych - izolacja podłogi
P OSB
P OSB Plus
PAL
PGV
LINITHERM izolacja podłogi strychu –
smukła ,lekka i szybka w układaniu
Najwyższe parametry izolacyjności przy najmniejszej grubości płyt, zabezpieczenie przed
stratami ciepła zimą i ochrona przed upałami latem to wyjątkowe właściwości systemów
izolacji podłóg strychowych LINITHERM
Niezawodna izolacja
cieplna.....
Jednolita warstwa izolacyjna
Różnorodne rozwiązania
izolacji cieplnej dla podłóg
poddaszy nieużytkowych
Odporna na ściskanie
i o stabilnej formie
Nie ulega korozji biologicznej,
poddająca się recyklingowi
... doskonała jakość dla
profesjonalistów ....
lekkie i poręczne
szybkie w układaniu
cało powierzchniowa,
jednolita izolacja cieplna
...jako produkt oszczędzający
energię
pianka PUR λ 0,022 lub 0,025/
0,026
latem chroni przed upałem,
zimą zapobiega stratom ciepła,
pozytywne oddziaływanie pod
względem fizyki budowli
materiał o bardzo wysokiej
izolacyjności
więcej przestrzeni użytkowej dzięki niewielkiej
wysokości zabudowy
stabilne parametry izolacyjności – λD od 0,022
ochrona przed letnimi upałami
lekki, poręczny i szybki w montażu
LINZMEIER
L I N I T H E R M®
Elementy Budowlane
Systemy Dociepleñ
Niewielka inwestycja - duży zysk
Przy niedostatecznie zaizolowanym dachu straty cennej energii cieplnej mogą osiągać
nawet 30%. Zgodnie z przepisami o energooszczędności z 2009 roku ,współczynnik
przenikalności cieplnej dla sufitów ostatniego piętra nad poddaszem powinna wynosić
min. U = 0,24 W/(m2K). Powyższe założenia można osiągnąć w prosty i korzystny sposób.
Stosując elementy izolacji podłóg strychowych LINITHERM, w niezawodny sposób zapobiegamy stratom ciepła zimą i przenikaniu gorąca w lecie.
Płyty LINITHERM to optymalne w każdym przypadku rozwiązania izolacyjne. Rdzeń
izolacyjny z pianki poliuretanowej PUR/PIR ma niską przewodność cieplną i jest przez swoją
efektywność izolacyjną bardzo skuteczny. Pianka poliuretanowa jest lekka,
twarda, o stabilnej formie, biologicznie neutralna, odporna na oddziaływanie pleśni
i grzybów, trwała. Wybór rodzaju płyty zależy od sposobu
użytkowania podłogi poddasza:
Dla poddaszy często użytkowanych,
gdzie istotna jest wytrzymałość podłogi
LINITHERM P OSB podłoga strychowa
Element LINITHERM P OSB to szybki sposób montażu oraz
wytrzymała (maksymalne dopuszczalne trwałe obciążenie
2000 kg/m2) i nadająca się do chodzenia podłoga strychowa
nad sufitem ostatniej kondygnacji. Specjalne frezowanie rdzenia
izolacyjnego gwarantuje łączenie płyt w sposób eliminujący mostki
cieplne. Zespolona z rdzeniem izolacyjnym płyta OSB o grubości
8 mm wyposażona jest w wodoodporną powłokę Conti-Finish.
LINITHERM P OSB Plus podłoga strychowa
Układanie płyt LINITHERM P OSB Plus jest niezwykle szybkie dzięki połączeniu
felcowemu. Dodatkowo rdzeń izolacyjny wyposażony jest w solidną płytę OSB
o grubości 15 mm z obwodowym połączeniem pióro-wpust, przez co
warstwa zewnętrzna jest wytrzymała i dodatkowo zabezpieczona
wodoodporną powłoką Conti-Finish.
L IN I T H E R M ® L I N Z M E I E R
Systemy Dociepleñ
Elementy Budowlane
LINITHERM - optymalna izolacja w każdej sytuacji i dla każdej potrzeby
Poddasze wykorzystywane sporadycznie
Jeśli przestrzeń poddasza ma być wykorzystywana jedynie do składowania lekkich
przedmiotów np. kartonów, ozdób choinkowych, walizek, prostym szybkim sposobem izolacji jest zastosowanie płyt izolacyjnych LINITHERM PAL lub LINITHERM PGV.
LINITHERM PAL podłoga poddasza
Płyty izolacyjne wyposażone w felc układa się
łatwo szybko.
Niezbędnymi narzędziami do docinania i
przycinania są nóż lub wycinarka kątowa.
Obustronna folia aluminiowa spełnia funkcję
paroizolacji oraz stanowi ochronę przed
elektrosmogiem.
LINITHERM PGV podłoga poddasza
Płyty o właściwościach dyfuzyjnych pokryte
są obustronnie powłoką z włóknem mineralnym. Łączenie na felc zapewnia szybkie i
pozbawione mostków cieplnych układanie.
Aby zapobiec powstawaniu w izolacji, w
wyniku punktowych obciążeń, wgnieceń,
wystarczy podkładać pod poszczególne
przedmioty płytę pilśniową. Dalsza
rozbudowa przestrzeni mieszkalnej jest
możliwa bez podejmowania dodatkowych
działań.
Montaż ***
Poręczne płyty LINITHERM podłoga
poddasze mogą być przenoszone i
montowane na stropie betonowym lub
drewnianym, przez jedną osobę. Płyty są
przycinane i docinane w sposób generujący
powstawanie znikomej ilości odpadów,
przy użyciu ogólnie dostępnych narzędzi
do obróbki drewna. Przed ułożeniem płyt,
powierzchnię podłogi należy wyłożyć folia
polietylenową, łączenia i styki folii zakleić.
Na obwodzie układanej podłogi należy
umieścić paski izolacji lub wykonać dylatację
o szerokości 1,5 mm na 1 m głębokości
zabudowywanej przestrzeni, ale minimalnej
szerokości 2 cm. Przy większych
powierzchniach podłóg zaleca się
stosowanie dylatacji maksymalnie po 10
metrach. Układanie płyt należy rozpocząć od
narożnika pomieszczenia. Na felc lub pióro płyt
OSB LINITHERM P OSB lub LINITHERM P OSB
Plus należy nanieść warstwę wodoodpornego
kleju i docisnąć je. Następny rząd płyt układać
w sposób naprzemienny względem poprzedniego. Tak wykonana podłoga jest wytrzymała
i może być użytkowana bezpośrednio po
ułożeniu. Następnie należy wykonać izolację
opaskową ścian poddasza prze zamontowanie
płyt u podstawy izolacji ścian szczytowych.
LINZMEIER
L I N I T H E R M®
Elementy Budowlane
Systemy Dociepleñ
LINITHERM P OSB podłoga poddasza
LINITHERM P OSB Plus podłoga poddasza
Rdzeń izolacyjny:
twarda pianka PUR/PIR wg normy PN-EN 13165, klasa E,
obustronnie pokryty folią aluminiową
Rdzeń izolacyjny:
twarda pianka PUR/PIR wg normy PN-EN 13165, klasa E,
obustronnie pokryty folią aluminiową
Warstwa kryjąca:
płyta OSB grubości 8 mm
Warstwa kryjąca:
płyta OSB grubości 15 mm
Łączenie krawędzi:
pianka PUR/PIR ,obwodowy frez ząbkowy,
płyta OSB - obwodowy felc
Łączenie krawędzi:
pianka PUR/PIR, obwodowy felc,
płyta OSB obwodowo pióro-wpustr
Wymiary zewnętrzne:1200x600 mm (=wymiary obliczeniowe)
(wymiary powierzchni kryjącej o 1 cm mniejsze)
Grubość Grubość Grubość Zwartość
OSBmm
mm
paczki
element PUR/PIR płyta
sztuk m2
68
78
88
108
128
148
168
188
60
70
80
100
120
140
160
180
8
8
8
8
8
8
8
8
4
4
3
3
3
2
2
2
2,88
2,88
2,16
2,16
2,16
1,44
1,44
1,44
Ilość sztuk na Przewodność Wartość
U **
palecie
cieplna
[W/(m2K)]
sztuk
m2 λD PUR/PIR
64
56
48
42
36
32
28
24
46,1
40,3
34,6
30,2
25,9
23,0
20,2
17,3
0,022
0,022
0,022
0,022
0,022
0,022
0,022
0,022
0,34
0,30
0,26
0,21
0,18
0,15
0,13
0,12
Wymiary zewnętrzne:1200x600 mm (=wymiary obliczeniowe)
(wymiary powierzchni kryjącej o 1 cm mniejsze)
Grubość Grubość Grubość Zwartość
Ilość sztuk na Przewodność Wartość
OSBmm
mm
U **
paczki
palecie
cieplna
2
element PUR/PIR płyta
[W/(m2K)]
sztuk m sztuk
m2 λD PUR/PIR
115
135
155
175
100
120
140
160
15
15
15
15
2
2
2
2
1,44
1,44
1,44
1,44
40
36
32
28
28,8
25,9
23,0
20,2
0,022
0,022
0,022
0,022
0,21
0,18
0,15
0,13
LINITHERM PAL
Rdzeń izolacyjny:
twarda pianka PUR/PIR wg normy PN-EN 13165, klasa E,
obustronnie pokryty folią aluminiową
Łączenie krawędzi:
grubość 100 mm nie felcowana lub z obwodowym felcem
grubości 120-240 mm: obwodowy felc
Wymiary zewnętrzne:1200x600 mm (=wymiary obliczeniowe)
(wymiary powierzchni kryjącej o 2 cm mniejsze)
Grubość mm Zwartość paczki
element
sztuk
m2
100
120
140
160
*180
*200
*220
*240
5
4
3
3
2
2
2
2
3,60
2,88
2,16
2,16
1,44
1,44
1,44
1,44
Ilość sztuk na
palecie m2
50
40
36
30
28
24
20
20
36,0
28,8
25,9
21,6
20,2
17,3
14,4
14,4
Przewodność
cieplna λD PUR/
PIR
0,022
0,022
0,022
0,022
0,022
0,022
0,022
0,022
Wartość U **
[W/(m2K)]
LINITHERM P OSB podłoga poddasza
0,21
0,18
0,15
0,14
0,12
0,11
0,10
0,09
LINITHERM P OSB Plus podłoga poddasza
LINITHERM PGV
Rdzeń izolacyjny: twarda pianka PUR/PIR wg normy PN-EN 13165, klasa E,
obustronnie pokryty powłoką z włóknem mineralnym
Łączenie krawędzi: grubość 100 mm nie felcowana lub z obwodowym felcem
grubości 120-240 mm: obwodowy felc
Wymiary zewnętrzne:1200x600 mm (=wymiary obliczeniowe)
(wymiary powierzchni kryjącej o 2 cm mniejsze)
Grubość mm Zwartość paczki Ilość sztuk na
element
sztuk
m2 palecie m2
100
120
140
160
*180
*200
*220
*240
5
4
3
3
2
2
2
2
3,60
2,88
2,16
2,16
1,44
1,44
1,44
1,44
50
40
36
30
28
24
20
20
36,0
28,8
25,9
21,6
20,2
17,3
14,4
14,4
Przewodność
cieplna λD PUR/PIR
0,026
0,025
0,025
0,025
0,025
0,025
0,025
0,025
Wartość U **
[W/(m2K)]
0,25
0,20
0,17
0,15
0,14
0,12
0,11
0,10
Linzmeier Bauelemente GmbH
Industriestraße 21
88499 Riedlingen
T+49 (0) 7371 1806-0
F +49 (0) 7371 1806-96
LINITHERM PAL podłoga poddasza
Königshofen
Schortentalstraße 24
07613 Heideland
b. Eisenberg/Th.
T+49 (0) 36691 722-0
F +49 (0) 36691 722-20
[email protected]
www.Linitherm.com
Pozostale grubości po złożeniu zapytania
LINITHERM PGV podłoga poddasza
Dostawa całych pakietów
* Produkty o możliwym dłuższym terminie dostawy
2
** Wartość U obliczona przy uwzględnieniu oporu cieplnego Rsi=0,1[m K/W].
Nie uwzględniono specyfiki sytuacji szczególnych, charakterystycznych dla konkretnych obiektów np. wg PN-EN ISO 6946
*** Dodatkowe zalecenia i wskazówki:
Nasze zalecenia techniczno-montażowe są uproszczonymi informacje dla klienta/ użytkowników. Nie są wiążące i nie spełniają wymogu zasadniczo
obowiązujących ani nie stanowią podstawy do roszczeń w przypadku reklamacji. Każdy budynek stawia inne wymagania, należy więc postępować zgodnie
regułami techniki budowlanej. Po publikacji nowej wersji, informacja powyższa przestaje obowiązywać. Poza tym obowiązują nasze ogólne warunki handlowe.
BE / LINITHERM Dachboden / PL / 2016-10 / SD
Zmiany zastrzeżone
