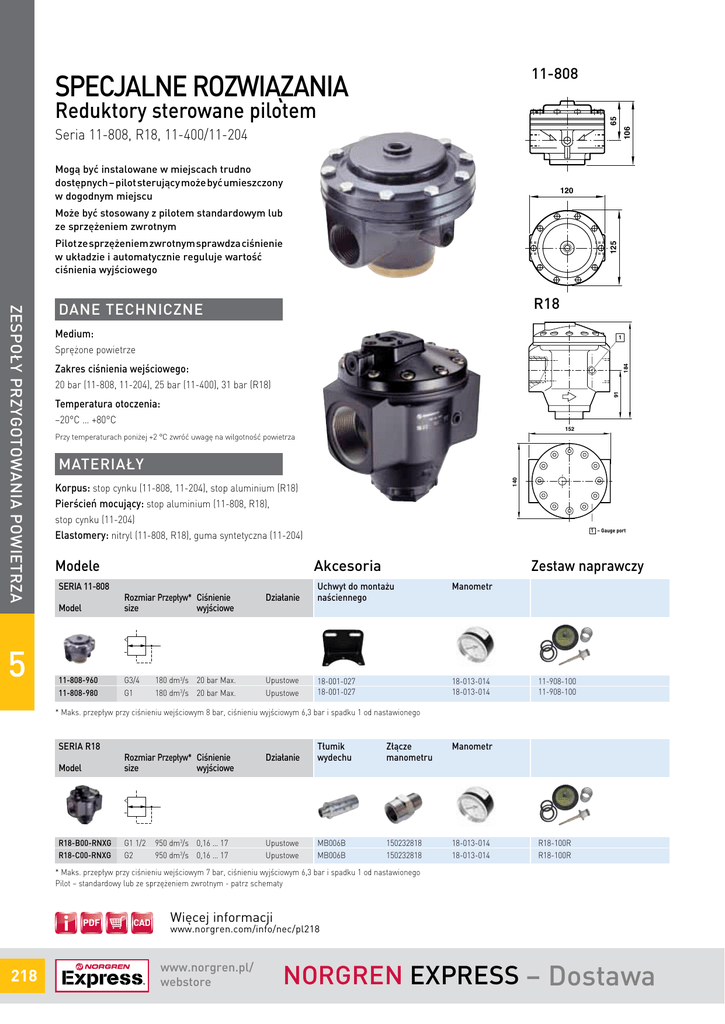

SPECJALNE ROZWIąZANIA

11-808
SPECJALNE ROZWIĄZANIA
65
Reduktory sterowane pilotem
106
Seria 11-808, R18, 11-400/11-204
Mogą być instalowane w miejscach trudno
dostępnych – pilot sterujący może być umieszczony
w dogodnym miejscu
120
Może być stosowany z pilotem standardowym lub
ze sprzężeniem zwrotnym
R18
DANE TECHNICZNE
Medium:
1
Sprężone powietrze
184
Zakres ciśnienia wejściowego:
91
20 bar (11-808, 11-204), 25 bar (11-400), 31 bar (R18)
Temperatura otoczenia:
–20°C … +80°C
152
Przy temperaturach poniżej +2 °C zwróć uwagę na wilgotność powietrza
MATERIAŁY
140
ZESPOłY PRZYGOTOWANIA POWIETRZA
5
125
Pilot ze sprzężeniem zwrotnym sprawdza ciśnienie
w układzie i automatycznie reguluje wartość
ciśnienia wyjściowego
Korpus: stop cynku (11-808, 11-204), stop aluminium (R18)
Pierścień mocujący: stop aluminium (11-808, R18),
stop cynku (11-204)
1 – Gauge port
Elastomery: nitryl (11-808, R18), guma syntetyczna (11-204)
Symbol 8.17
Akcesoria
Modele
Zestaw naprawczy
SERIA 11-808
Model
Rozmiar Przepływ* Ciśnienie size
wyjściowe
Działanie
Uchwyt do montażu naściennego
Manometr
11-808-960
11-808-980
G3/4
G1
Upustowe
Upustowe
18-001-027
18-001-027
18-013-014
18-013-014
180 dm3/s 20 bar Max.
180 dm3/s 20 bar Max.
Symbol 8.17
11-908-100
11-908-100
* Maks. przepływ przy ciśnieniu wejściowym 8 bar, ciśnieniu wyjściowym 6,3 bar i spadku 1 od nastawionego
SERIA R18
Model
Rozmiar Przepływ* Ciśnienie size
wyjściowe
Działanie
Tłumik wydechu
Złącze manometru
Manometr
R18-B00-RNXG
R18-C00-RNXG
G1 1/2 950 dm3/s 0,16 … 17
G2
950 dm3/s 0,16 … 17
Upustowe
Upustowe
MB006B
MB006B
150232818
150232818
18-013-014
18-013-014
R18-100R
R18-100R
* Maks. przepływ przy ciśnieniu wejściowym 7 bar, ciśnieniu wyjściowym 6,3 bar i spadku 1 od nastawionego
Pilot – standardowy lub ze sprzężeniem zwrotnym - patrz schematy
PDF
218
CAD
Więcej informacji
www.norgren.com/info/nec/pl218
www.norgren.pl/
webstore
NORGREN EXPRESS – Dostawa
www.norgren.pl/webstore
URZĄDZENIA SPECJALNEGO PRZEZNACZENIA Reduktory sterowane pilotem
Pilot konwencjonalny
Zasilanie
Powietrze
11-808, R18, 11-400/11-204
Pilot ze sprzężeniem zwrotnym
Piloty
konwencjonalne
Reduktor ze
sprzężeniem
zwrotnym
Zasilanie
Powietrze
Wyjście
sterujące
Zasilanie
Powietrze
Linia sprzężenia
zwrotnego
Wyjście sterujące
Zasilanie
Powietrze
Reduktor sterowany
pneumatycznie
Reduktor sterowany
pneumatycznie
Powietrze
wyjściowe
Powietrze
wyjściowe
Reduktory z pilotami ze sprzężeniem
zwrotnym są bardziej czułe i szybciej
reagują na zmiany ciśnienia zasilania.
Długość linii ‘pomiarowej’ sprzężenia
zwrotnego powinna być jak najmniejsza.
(<200mm).
80
179
ø 63
83
Konwencjonalne reduktory pilotowe
SERIA 11-400, 20al
RozmiarCiśnienie Model
portu wyjściowe
Działanie Montaż
11400-2G/PC100
11400-2G/PC103
11400-2G/PE100
11400-2G/PE103
11400-2G/PG100
11400-2G/PG103
20AL-X2G/PK100
Upustowe
Upustowe
Upustowe
Upustowe
Upustowe
Upustowe
Upustowe
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
G1/4
0,06 … 2 0,06 … 2 0,06 … 4
0,06 … 4
0,16 … 7
0,16 … 7
7 … 20
Wspornik
Panel
Wspornik
Panel
Wspornik
Panel
Wspornik
Reduktory pilotowe ze sprzężeniem zwrotnym
SERIA 11-204
RozmiarCiśnienie Model
portu wyjściowe
Działanie Montaż
11-204-004
11-204-006
Upustowe
Upustowe
G1/4 0,16 … 7
G1/4 4 … 17
Panel/Wspornik
Panel/Wspornik
Szybka dostawa – zamów już dziś
Akcesoria
Zestaw naprawczy
Wspornik
Manometr
18-001-005
–
18-001-005
–
18-001-005
–
18-001-005
18-013-010
18-013-010
18-013-011
18-013-011
18-013-012
18-013-012
18-013-014
11400-100
11400-100
11400-100
11400-100
11400-100
11400-100
11400-100
5
Zestaw naprawczy
Akcesoria
Wspornik
Manometr
18-001-005
18-001-005
18-013-012
18-013-014
11-204-100
11-204-100
