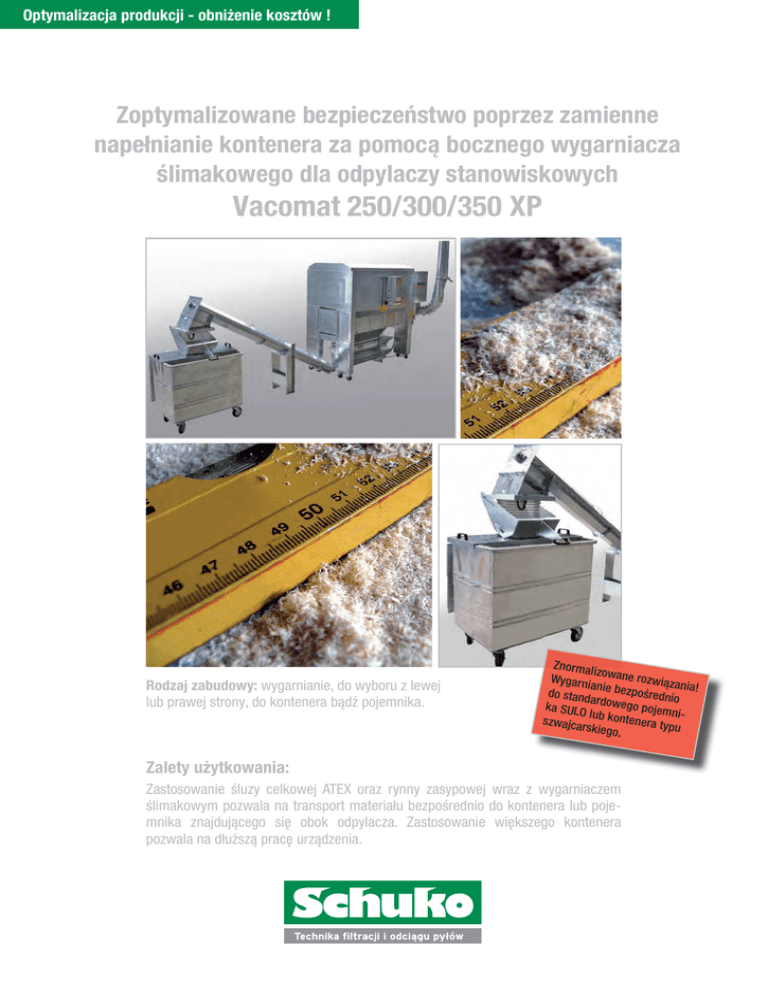

Vacomat 250/300/350 XP

Optymalizacja produkcji - obniżenie kosztów !
Zoptymalizowane bezpieczeństwo poprzez zamienne
napełnianie kontenera za pomocą bocznego wygarniacza
ślimakowego dla odpylaczy stanowiskowych
Vacomat 250/300/350 XP
Rodzaj zabudowy: wygarnianie, do wyboru z lewej
lub prawej strony, do kontenera bądź pojemnika.
Znorma
lizowan
er
Wygarn
ianie be ozwiązania!
zpośred
do stand
nio
ar
ka SULO dowego pojem
nilub konte
szwajca
rskiego. nera typu
Zalety użytkowania:
Zastosowanie śluzy celkowej ATEX oraz rynny zasypowej wraz z wygarniaczem
ślimakowym pozwala na transport materiału bezpośrednio do kontenera lub pojemnika znajdującego się obok odpylacza. Zastosowanie większego kontenera
pozwala na dłuższą pracę urządzenia.
Sygnalizator
poziomu
napełnienia
Łącznik
krańcowy
bezpieczeństwa
Kontener znormalizowany
Kontener znormalizowany
Automatyczne wygarnianie bezpośrednio do kontenera / pojemnika –
Vacomat 250/300/350 XP
Boczny wygarniacz ślimakowy ze śluzą celkową (ATEX) do doprowadzania materiału bezpośrednio do istniejącego kontenera / pojemnika.
Rozwiązanie sprawdzone pod względem bezpieczeństwa, do postawienia
wewnątrz pomieszczenia, odpowiadające wymaganiom ubezpieczeniowym
oraz bezpieczeństwa pracy.
Bezpieczeństwo inwestycyjne poprzez najnowszy, techniczny rozwój.
Samodzielny montaż, wygarniacz można zamontować do wyboru z lewej
bądź prawej strony.
Opcjonalnie dostępny jest sygnalizator wirnikowy jako sygnalizator poziomu
napełnienia
Wyposażenie odpylaczy stanowiskowych Vacomat:
>> dłuższa żywotność odpylacza dzięki dużej komorze rozprężnej,
>> cicha praca urządzenia poprzez zastosowanie obudowy filtra o
podwójnych ściankach 70/74 [dB(A)],
>> stała moc ssąca także przy dużym obciążeniu pyłem dzięki antystatycznym
workom filtrującym na bazie poliestru igłowego (przebadana przez BGIA*)
>> łatwa w obsłudze eksploatacja dzięki automatycznej regeneracji worków
filtrujących (pneumatyczno-mechaniczna),
>> oszczędność czasu dzięki niezależnemu nadzorowi nad siłą przepływu
strumienia powietrza za pomocą czujnika ciśnienia z kontrolką
sygnalizacyjną,
>> podwyższone bezpieczeństwo poprzez automatyczną proszkową instalację
gaśniczą zgodną z normą GS-OH-07 (nie powstają szkody wodne),
>> zoptymalizowane możliwości transportowe dzięki redukcji wysokości na 2.120mm,
>> opcjonalnie regeneracja impulsami sprężonego powietrza (za dopłatą).
* Związki zawodowe. Instytut Bezpieczeństwa Pracy (obecnie IFA: „Instytut Bezpieczeństwa Pracy”).
Odpylacze stanowiskowe Vacomat
250 XP, 300 XP są jednakowej
budowy. Różnią się wyłącznie
średnicą króćca ssawnego i mocą
silnika.
Króciec ssawny jest w wersji standardowej umieszczony z prawej
strony, możliwe jest również w jego
umieszczenie z lewej strony.
Uwaga: automatyczna szafa sterownicza typu V22/23/24 należy do
wyposażenia standardowego
Odpylacze stanowiskowe 250/300 XP
i 350 XP zostały przebadane przez
Stowarzyszenie Zawodowe Drewna i
Metalu według GS-HO-07 i dopuszczony jest ich montaż wewnątrz hali.
Wszystkie odpylacze otrzymały
znak jakości H3 (zawartość pyłu
resztkowego w oczyszczonym
powietrzu < 0,1 mg/m3) oraz znak
GS (sprawdzone bezpieczeństwo).
Spełniamy więcej aniżeli normę!
Przyłącze
rynny spadowej
Śluza celkowa ATEX dla odpylaczy stanowiskowych
Vacomat 250/300/350 XP
Wersja szafy sterowniczej (zawarta w cenie podstawowej urządzenia)
Automatyczna szafa sterownicza typu V 22/23 (do Vacomat 5,5 / 7,5 kW) orza V24 (do Vacomat 11 kW)
automatyczny rozruch wentylatora przy uruchomieniu do 8 maszyn obróbczych, regeneracja worków filtrujących
Numer artykułu
Konieczne elementy składowe urządzenia (nie zawarta w cenie podstawowej urządzenia)
Rynna spadowa do montażu pod śluzą celkową ZRS 1400x260 mm pod odpylaczem Vacomat 250/300/350 XP
Śluza celkowa typu ZRS 10, 1400x260 mm, 10,4 Obr/min, 0,55 kW, 1,54A
Wygarniacz ślimakowy skośnorurowy do odpylacza Vacomat 250 XP / 300 XP do montażu pod śluzą celkową
ZRS 1400x260 mm, łącznie z szybem wyrzutowym oraz ruchomym króćcem przyłączeniowym d= 350 mm,
6,7 Obr/min, 0,55 kW, 400 V 50 Hz, 1,54 A
Dodatkowe sterowanie do odpylacza Vacomat 250/300/350 XP:
1.
Śluza celkowa 0,55 kW / 1,54 A
2. Wygarniacz ślimakowy skośnorurowy 0,55 Kw/1,54 A
Łącznik krańcowy bezpieczeństwa do szybu wyrzutowego
3.
Numer artykułu
Opcje: możliwe rozbudowy (nie zawarte w cenie podstawowej urządzenia)
Numer artykułu
Sterowanie dodatkowe do szafy sterowniczej V22/23/24, do sterowania
maksymalnie 8 pneumatycznymi i elektrycznymi zasuwami
Sterowanie dodatkowe do szafy sterowniczej V22/23/24, do sterowania
maksymalnie 8 pneumatycznymi i elektrycznymi zasuwami, dodawanie czasu biegu
Sterowanie regeneracją sprężonym powietrzem dla odpylacza Vacomat 250/300/350 XP
Sygnalizator wirnikowy jako sygnalizator poziomu napełnienia 230V (prąd zmienny)
Dane techniczne Vacomat 250 XP i 300 XP – do bocznego wygarniacza ślimakowego
Vacomat do
bocznego wygarniacza
ślimakowego ze
śluzą celkową**
250 XP
300 XP
350 XP
Silnik napędowy Króciec Wydajność
400 V, 50 Hz, 3 ssący powietrza
fazy ~[kW]
Ø [mm]
[m3/h]
5,5
7,5
11
250
300
350
4.400
5.972
7.950
* na cykl czyszczenia
** śluza celkowa i wygarniacz ślimakowy muszą być po dostawie dobudowane
Nominalna
wydajność
powietrza
[przy 20 m/s]
3.533
5.087
6.927
włącznie
623 050
710 820
623 060
887 560
888 600
888 650
889 070
638 000
Pneumatyczna
Należne
PowierzchWymiary
Poziom
regeneracja worków
podciśnienie
nia filtracji
dł. x szer. x wys.
ciśnienia
filtrujących.
[Pa]
[m2]
[mm]
akustycznego
Zapotrzebowanie
[dB(A)]
powietrza*:
2.750
ok. 11 l przy 6 bar
32
7.020 x 1.580 x 2.700**
70
74
2.760
ok. 11 l przy 6 bar
32
7.020 x 1.580 x 2.700**
72
3.365
7.170 x 1.580 x 2.700**
ok. 11 l przy 6 bar
50
schematyczny opis
Kontener
przemysłowy
typu szwajcarskiego
Przykład: wygarniacz ślimakowy z prawej strony
* Wymiar w odniesieniu do kontenera przemysłowego (typu szwajcarskiego)
i może ulec zmianie w zależności od zastosowanego kontenera.
Warianty wygarniania
Przykład: wygarniacz ślimakowy z lewej strony
* Wymiar w odniesieniu do kontenera przemysłowego (typu szwajcarskiego)
i może ulec zmianie w zależności od zastosowanego kontenera.
DE-49196 Bad Laer · Gewerbepark 2 ·  +49 (0)5424 / 806-0 · Fax +49 (0)5424 / 806-80 · [email protected]
DE-88348 Bad Saulgau · Mackstraße 18 ·  +49 (0)7581 / 4871-0 · Fax +49 (0)7581 / 4871-81 · [email protected]
DE-97478 Knetzgau · Industriestraße 22 ·  +49 (0)9527 / 9228-0 · Fax +49 (0)9527 / 9228-32 · [email protected]
DE-55481 Kirchberg/H. · Hugo-Wagener-Straße 11 ·  +49 (0)6763 / 30319-0 · Fax +49 (0)6763 / 30319-20 · [email protected]
DE-14959 Trebbin · Gewerbegebiet Zossener Straße 4 ·  +49 (0)337 31 / 867-0 · Fax +49 (0)33731 / 867-55 · [email protected]
DE-25451 Quickborn · Theodor-Storm-Straße 29 ·  +49 (0)4106 / 7671-0 · Fax +49 (0)4106 / 7671-1 · [email protected]
PL 62-561 Ślesin · Kolonia Sarnowa · Biskupie Sarnowskie 9 ·  +48 (0)63 / 2456400 · Fax +48 (0)63 / 2456129 · [email protected]
www.schuko.pl
Wydrukowano w Niemczech /2015/08/14 web / Zmiany techniczne i błędy zastrzeżone
Kontener
przemysłowy
typu szwajcarskiego
