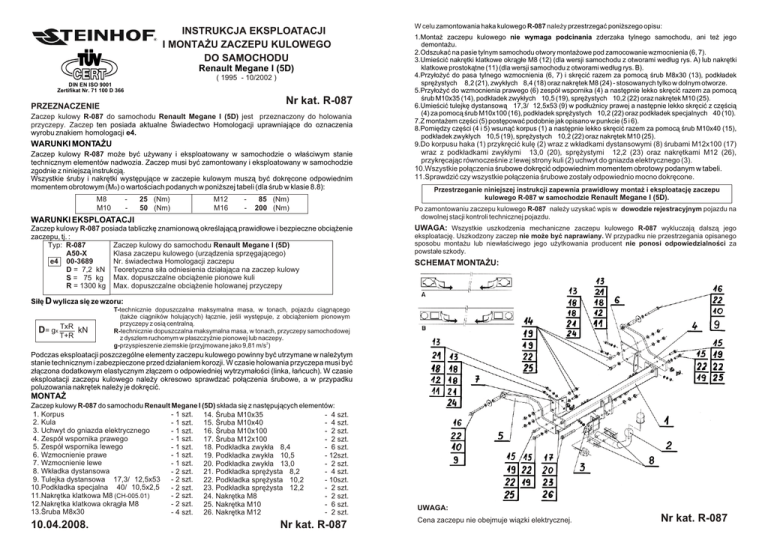

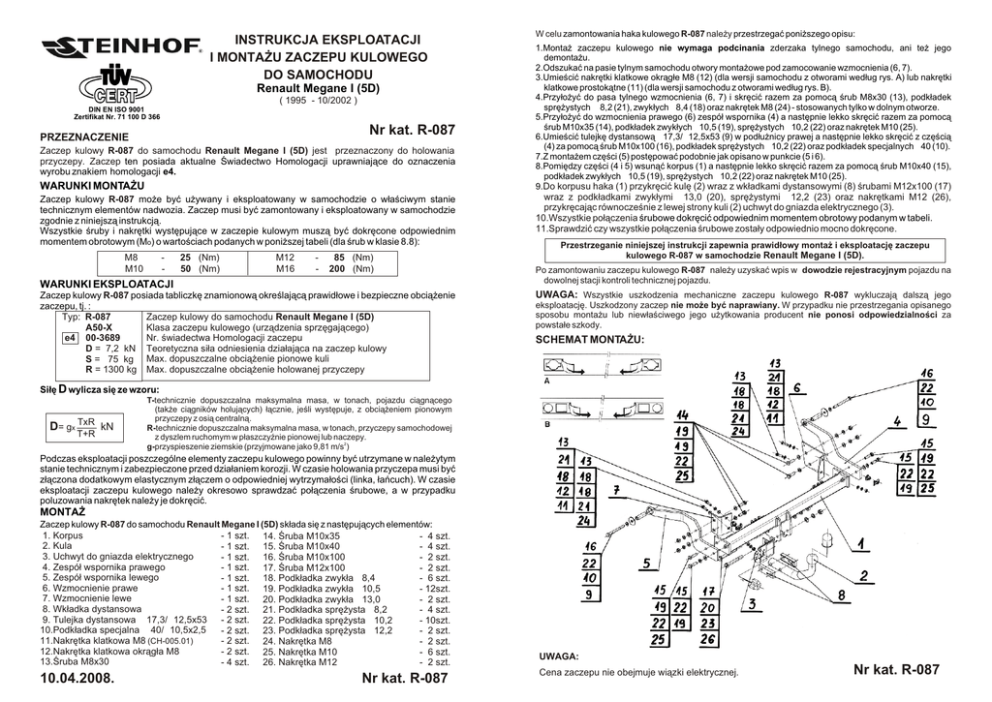

R-087 Renault Megane I (3,5D)

INSTRUKCJA EKSPLOATACJI
I MONTA¯U ZACZEPU KULOWEGO
DO SAMOCHODU
Renault Megane I (5D)
( 1995 - 10/2002 )
DIN EN ISO 9001
Zertifikat Nr. 71 100 D 366
Nr kat. R-087
PRZEZNACZENIE
Zaczep kulowy R-087 do samochodu Renault Megane I (5D) jest przeznaczony do holowania
przyczepy. Zaczep ten posiada aktualne Œwiadectwo Homologacji uprawniaj¹ce do oznaczenia
wyrobu znakiem homologacji e4.
WARUNKI MONTA¯U
Zaczep kulowy R-087 mo¿e byæ u¿ywany i eksploatowany w samochodzie o w³aœciwym stanie
technicznym elementów nadwozia. Zaczep musi byæ zamontowany i eksploatowany w samochodzie
zgodnie z niniejsz¹ instrukcj¹.
Wszystkie œruby i nakrêtki wystêpuj¹ce w zaczepie kulowym musz¹ byæ dokrêcone odpowiednim
momentem obrotowym (Mo) o wartoœciach podanych w poni¿szej tabeli (dla œrub w klasie 8.8):
M8
M10
-
25 (Nm)
50 (Nm)
M12
M16
-
85 (Nm)
200 (Nm)
WARUNKI EKSPLOATACJI
Zaczep kulowy R-087 posiada tabliczkê znamionow¹ okreœlaj¹c¹ prawid³owe i bezpieczne obci¹¿enie
zaczepu, tj. :
Zaczep kulowy do samochodu Renault Megane I (5D)
Typ: R-087
Klasa zaczepu kulowego (urz¹dzenia sprzêgaj¹cego)
A50-X
Nr. œwiadectwa Homologacji zaczepu
e4 00-3689
D = 7,2 kN Teoretyczna si³a odniesienia dzia³aj¹ca na zaczep kulowy
S = 75 kg Max. dopuszczalne obci¹¿enie pionowe kuli
R = 1300 kg Max. dopuszczalne obci¹¿enie holowanej przyczepy
W celu zamontowania haka kulowego R-087 nale¿y przestrzegaæ poni¿szego opisu:
1.Monta¿ zaczepu kulowego nie wymaga podcinania zderzaka tylnego samochodu, ani te¿ jego
demonta¿u.
2.Odszukaæ na pasie tylnym samochodu otwory monta¿owe pod zamocowanie wzmocnienia (6, 7).
3.Umieœciæ nakrêtki klatkowe okr¹g³e M8 (12) (dla wersji samochodu z otworami wed³ug rys. A) lub nakrêtki
klatkowe prostok¹tne (11) (dla wersji samochodu z otworami wed³ug rys. B).
4.Przy³o¿yæ do pasa tylnego wzmocnienia (6, 7) i skrêciæ razem za pomoc¹ œrub M8x30 (13), podk³adek
sprê¿ystych Ø8,2 (21), zwyk³ych Ø8,4 (18) oraz nakrêtek M8 (24) - stosowanych tylko w dolnym otworze.
5.Przy³o¿yæ do wzmocnienia prawego (6) zespó³ wspornika (4) a nastêpnie lekko skrêciæ razem za pomoc¹
œrub M10x35 (14), podk³adek zwyk³ych Ø10,5 (19), sprê¿ystych Ø10,2 (22) oraz nakrêtek M10 (25).
6.Umieœciæ tulejkê dystansow¹ Ø17,3/Ø12,5x53 (9) w pod³u¿nicy prawej a nastêpnie lekko skrêciæ z czêœci¹
(4) za pomoc¹ œrub M10x100 (16), podk³adek sprê¿ystych Ø10,2 (22) oraz podk³adek specjalnych Ø40 (10).
7.Z monta¿em czêœci (5) postêpowaæ podobnie jak opisano w punkcie (5 i 6).
8.Pomiêdzy czêœci (4 i 5) wsun¹æ korpus (1) a nastêpnie lekko skrêciæ razem za pomoc¹ œrub M10x40 (15),
podk³adek zwyk³ych Ø10,5 (19), sprê¿ystych Ø10,2 (22) oraz nakrêtek M10 (25).
9.Do korpusu haka (1) przykrêciæ kulê (2) wraz z wk³adkami dystansowymi (8) œrubami M12x100 (17)
wraz z podk³adkami zwyk³ymi Ø13,0 (20), sprê¿ystymi Ø12,2 (23) oraz nakrêtkami M12 (26),
przykrêcaj¹c równoczeœnie z lewej strony kuli (2) uchwyt do gniazda elektrycznego (3).
10.Wszystkie po³¹czenia œrubowe dokrêciæ odpowiednim momentem obrotowy podanym w tabeli.
11.Sprawdziæ czy wszystkie po³¹czenia œrubowe zosta³y odpowiednio mocno dokrêcone.
Przestrzeganie niniejszej instrukcji zapewnia prawid³owy monta¿ i eksploatacjê zaczepu
kulowego R-087 w samochodzie Renault Megane I (5D).
Po zamontowaniu zaczepu kulowego R-087 nale¿y uzyskaæ wpis w dowodzie rejestracyjnym pojazdu na
dowolnej stacji kontroli technicznej pojazdu.
UWAGA: Wszystkie uszkodzenia mechaniczne zaczepu kulowego R-087 wykluczaj¹ dalsz¹ jego
eksploatacjê. Uszkodzony zaczep nie mo¿e byæ naprawiany. W przypadku nie przestrzegania opisanego
sposobu monta¿u lub niew³aœciwego jego u¿ytkowania producent nie ponosi odpowiedzialnoœci za
powsta³e szkody.
SCHEMAT MONTA¯U:
Si³ê D wylicza siê ze wzoru:
D= gx TxR kN
T+R
T-technicznie dopuszczalna maksymalna masa, w tonach, pojazdu ci¹gn¹cego
(tak¿e ci¹gników holuj¹cych) ³¹cznie, jeœli wystêpuje, z obci¹¿eniem pionowym
przyczepy z osi¹ centraln¹.
R-technicznie dopuszczalna maksymalna masa, w tonach, przyczepy samochodowej
z dyszlem ruchomym w p³aszczyŸnie pionowej lub naczepy.
g-przyspieszenie ziemskie (przyjmowane jako 9,81 m/s2)
Podczas eksploatacji poszczególne elementy zaczepu kulowego powinny byæ utrzymane w nale¿ytym
stanie technicznym i zabezpieczone przed dzia³aniem korozji. W czasie holowania przyczepa musi byæ
z³¹czona dodatkowym elastycznym z³¹czem o odpowiedniej wytrzyma³oœci (linka, ³añcuch). W czasie
eksploatacji zaczepu kulowego nale¿y okresowo sprawdzaæ po³¹czenia œrubowe, a w przypadku
poluzowania nakrêtek nale¿y je dokrêciæ.
MONTA¯
Zaczep kulowy R-087 do samochodu Renault Megane I (5D) sk³ada siê z nastêpuj¹cych elementów:
1. Korpus
- 1 szt. 14. Œruba M10x35
- 4 szt.
2. Kula
- 1 szt. 15. Œruba M10x40
- 4 szt.
3. Uchwyt do gniazda elektrycznego
- 1 szt. 16. Œruba M10x100
- 2 szt.
4. Zespó³ wspornika prawego
- 1 szt. 17. Œruba M12x100
- 2 szt.
5. Zespó³ wspornika lewego
- 1 szt. 18. Podk³adka zwyk³a Ø8,4
- 6 szt.
6. Wzmocnienie prawe
- 1 szt. 19. Podk³adka zwyk³a Ø10,5
- 12szt.
7. Wzmocnienie lewe
- 1 szt. 20. Podk³adka zwyk³a Ø13,0
- 2 szt.
8. Wk³adka dystansowa
- 2 szt. 21. Podk³adka sprê¿ysta Ø8,2
- 4 szt.
9. Tulejka dystansowa Ø17,3/Ø12,5x53 - 2 szt. 22. Podk³adka sprê¿ysta Ø10,2
- 10szt.
10.Podk³adka specjalna Ø40/Ø10,5x2,5
- 2 szt. 23. Podk³adka sprê¿ysta Ø12,2
- 2 szt.
11.Nakrêtka klatkowa M8 (CH-005.01)
- 2 szt. 24. Nakrêtka M8
- 2 szt.
12.Nakrêtka klatkowa okr¹g³a M8
- 2 szt. 25. Nakrêtka M10
- 6 szt.
13.Œruba M8x30
- 4 szt. 26. Nakrêtka M12
- 2 szt.
10.04.2008.
Nr kat. R-087
UWAGA:
Cena zaczepu nie obejmuje wi¹zki elektrycznej.
Nr kat. R-087
