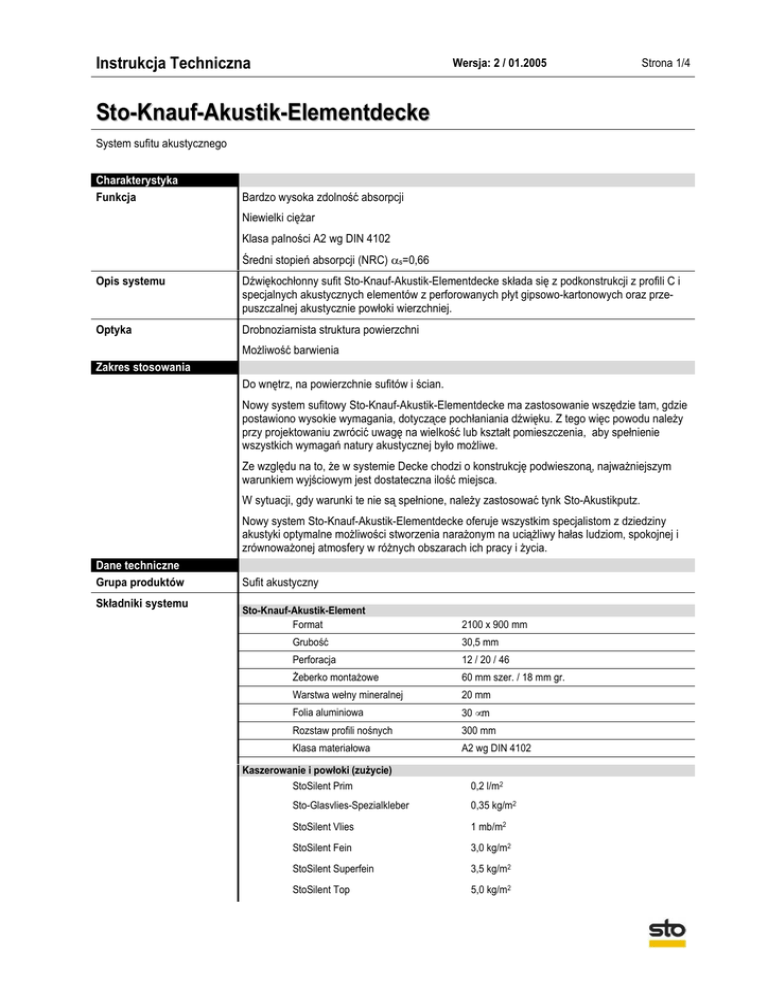

Sto-Knauf-Akustik-Elementdecke

Instrukcja Techniczna
Wersja: 2 / 01.2005
Strona 1/4
Sto-Knauf-Akustik-Elementdecke
System sufitu akustycznego
Charakterystyka
Funkcja
Bardzo wysoka zdolność absorpcji
Niewielki ciężar
Klasa palności A2 wg DIN 4102
Średni stopień absorpcji (NRC) αs=0,66
Opis systemu
Dźwiękochłonny sufit Sto-Knauf-Akustik-Elementdecke składa się z podkonstrukcji z profili C i
specjalnych akustycznych elementów z perforowanych płyt gipsowo-kartonowych oraz przepuszczalnej akustycznie powłoki wierzchniej.
Optyka
Drobnoziarnista struktura powierzchni
Możliwość barwienia
Zakres stosowania
Do wnętrz, na powierzchnie sufitów i ścian.
Nowy system sufitowy Sto-Knauf-Akustik-Elementdecke ma zastosowanie wszędzie tam, gdzie
postawiono wysokie wymagania, dotyczące pochłaniania dźwięku. Z tego więc powodu należy
przy projektowaniu zwrócić uwagę na wielkość lub kształt pomieszczenia, aby spełnienie
wszystkich wymagań natury akustycznej było możliwe.
Ze względu na to, że w systemie Decke chodzi o konstrukcję podwieszoną, najważniejszym
warunkiem wyjściowym jest dostateczna ilość miejsca.
W sytuacji, gdy warunki te nie są spełnione, należy zastosować tynk Sto-Akustikputz.
Nowy system Sto-Knauf-Akustik-Elementdecke oferuje wszystkim specjalistom z dziedziny
akustyki optymalne możliwości stworzenia narażonym na uciążliwy hałas ludziom, spokojnej i
zrównoważonej atmosfery w różnych obszarach ich pracy i życia.
Dane techniczne
Grupa produktów
Składniki systemu
Sufit akustyczny
Sto-Knauf-Akustik-Element
Format
2100 x 900 mm
Grubość
30,5 mm
Perforacja
12 / 20 / 46
Żeberko montażowe
60 mm szer. / 18 mm gr.
Warstwa wełny mineralnej
20 mm
Folia aluminiowa
30 µm
Rozstaw profili nośnych
300 mm
Klasa materiałowa
A2 wg DIN 4102
Kaszerowanie i powłoki (zużycie)
StoSilent Prim
0,2 l/m2
Sto-Glasvlies-Spezialkleber
0,35 kg/m2
StoSilent Vlies
1 mb/m2
StoSilent Fein
3,0 kg/m2
StoSilent Superfein
3,5 kg/m2
StoSilent Top
5,0 kg/m2
Instrukcja Techniczna
Wersja: 2 / 01.2005
Strona 2/4
Sto-Knauf-Akustik-Elementdecke
System sufitu akustycznego
Obróbka - Wskazówki
Montaż
Sprawdzenie powierzchni
Montaż podkonstrukcji oraz poszycia z płyt gipsowo-kartonowych należy wykonać wg wytycznych firmy Knauf
Podłoże (elementy akustyczne) muszą być w trakcie montażu suche i zamocowane tak, aby nie
powstawały uskoki w miejscach styków. Styki muszą być gładko wyszpachlowane. Płaszczyznę
sufitu sprawdzić przy pomocy metalowej łaty lub laserem.
W celu uniknięcia późniejszego odwzorowywania się otworów kaszerowana folia aluminiowa
nie powinna być uszkodzona. Wszelkie kanały wentylacyjne, otwory rewizyjne, itp. powinny być
uszczelnione samoprzylepną taśmą aluminiową.
Przygotowanie podłoża
Podłoże musi być równe, nośne, czyste i suche.
Gruntowanie
Nanieść na elementy akustyczne środek gruntujący StoSilent Prim. W przypadku wystąpienia
wykwitów ligniny i plam przeprowadzić gruntowanie przy użyciu StoPrim LP lub StoPrim Isol.
Dalsza obróbka po upływie 24 godzin.
Laminowanie
Nanieść klej Sto-Glasvlies-Spezialkleber za pomocą wałka strukturalnego na szerokość pasma
włókniny.
-
Wałek odsączyć przedtem na sicie
-
Nie wypełniać otworów klejem
-
Spływający klej szkodzi przenikalności włókniny.
Dla zapewnienia trwałości klejenia nie należy nanosić kleju na zbyt dużą powierzchnię. Natychmiast po naniesieniu kleju nałożyć pasmo włókniny StoSilent Vlies i silnie docisnąć twardym wałkiem gumowym. Włókninę należy kleić na styk.
Powłoka końcowa
- alternatywnie
-
Wałek stale czyścić wodą.
-
Włókniny nie układać na zakład i nie docinać po ułożeniu (metoda tapicerska), gdyż nie
zapewniłoby to trwałego przyklejenia krawędzi.
-
Nie dopuszczać do pofałdowania włókniny StoSilent Vlies.
-
Powstałe ewentualnie na powierzchni włókniny pęcherze należy przeciąć.
-
Płytę pokryć na nowo klejem, włókninę ponownie docisnąć.
-
W przypadku zestawienia elementów pełnych i perforowanych wewnątrz jednego pomieszczenia lub jednej płaszczyzny, włóknina musi być naklejona na całej powierzchni dla
zapewnienia jednolitej struktury. Włóknina służy poza tym do zbrojenia styków płyt.
-
Klej nie może dostać się na dolną stronę włókniny (możliwość powstania jasnych śladów).
-
Styki między pasmami włókniny nie mogą być rozwarte. Warstwa wierzchnia nie przykryje
powstałych szczelin.
StoSilent Superfein
Przed wykonaniem powłoki należy sprawdzić wyschniętą warstwę włókniny.
Ze względu na drobnoziarnistość powłoki podłoże musi zostać przygotowane w doskonały
sposób.
Masę StoSilent Superfein wymieszać za pomocą mieszadła o bezstopniowej regulacji obrotów.
Rozrobić z wodą do uzyskania odpowiedniej do natrysku konsystencji. Przygotować odpowiednie warunki dla zapewnienia odstępu do wykonania natrysku (ok. 60-70 cm między pistoletem
natryskowym a powierzchnią ściany lub sufitu).
Instrukcja Techniczna
Wersja: 2 / 01.2005
Strona 3/4
Sto-Knauf-Akustik-Elementdecke
System sufitu akustycznego
Masę StoSilent Superfein nanieść za pomocą pistoletu natryskowego, przy średnicy dyszy
4mm, w trzech przesuniętych w czasie cyklach roboczych na obrabianą powierzchnię. Ilość
powietrza i konsystencję należy ustalić na podstawie próbnego natrysku na papierze lub papie.
Między 1 i 2 cyklem - czas schnięcia 4-5 godzin,
Między 2 i 3 cyklem - czas schnięcia co najmniej 12 godzin;
Wszystkie podane czasy odnoszą się do wilgotności powietrza poniżej 70% i temperatury
+18oC;
W trakcie natrysku należy wykonywać pistoletem natryskowym ruchy okrężne, nie utrzymując
go w jednym punkcie.
Masa nie powinna rozpływać się na suficie, w przeciwnym wypadku nie będzie zapewniona
akustyczna przenikalność sufitu a na jego powierzchni widoczne będą plamy.
Każdy cykl roboczy należy wykonywać przy odpowiednim dozowaniu materiału;
Przy pierwszym nanoszeniu masy zamówić wizytę mistrza wdrożeniowego.
Minimalna temperatura obróbki i podłoża +12oC
Kolorystyka:
Materiał jest produkowany w kolorze białym lub barwiony w odcieniach pastelowych
Renowacja:
Renowacja sufitów akustycznych Sto pokrytych StoSilent Superfein polega na 1-2 krotnym,
ponownym natrysku farbą StoSilent Color.
StoSilent Fein
Przed wykonaniem powłoki należy sprawdzić wyschniętą warstwę włókniny.
Przygotować warunki dla zapewnienia odpowiedniego odstępu do wykonania natrysku (ok. 70
cm między pistoletem natryskowym i sufitem).
Barwioną masę StoSilent Fein (Sto-Dekorputz A fein), nr art. 0166-001 wzgl. 3198-001 (według
systemu StoColor) rozrobić z wodą do uzyskania właściwej konsystencji i nanieść za pomocą
pistoletu natryskowego Sto, nr art. 0911—001, w trzech przesuniętych w czasie cyklach roboczych na wyschniętą powierzchnię włókniny.
Między 1 i 2 cyklem - czas schnięcia 4-5 godzin,
Między 2 i 3 cyklem - czas schnięcia co najmniej 12 godzin;
Wszystkie podane czasy odnoszą się do wilgotności powietrza poniżej 70% i temperatury
+18oC;
Wielkość dyszy 6mm, ilość powietrza i konsystencję należy ustalić na podstawie próbnego
natrysku na papierze lub papie;
W trakcie natrysku należy wykonywać pistoletem natryskowym ruchy okrężne, nie utrzymując
go w jednym punkcie;
Masa nie powinna rozpływać się na suficie, w przeciwnym wypadku nie będzie zapewniona
akustyczna przenikalność sufitu a na jego powierzchni widoczne będą plamy;
Każdy cykl roboczy należy wykonywać przy odpowiednim dozowaniu materiału;
Przy pierwszym nanoszeniu masy zamówić wizytę mistrza wdrożeniowego Sto.
Minimalna temperatura obróbki i podłoża +5oC
Instrukcja Techniczna
Wersja: 2 / 01.2005
Strona 4/4
Sto-Knauf-Akustik-Elementdecke
System sufitu akustycznego
Kolorystyka
Materiał jest produkowany w kolorze białym lub barwiony w odcieniach pastelowych.
Renowacja
Renowacja sufitów Sto-Knauf-Akustik-Elementdecke polega na ponownym natrysku masą
StoSilent Fein 1-2 razy, krzyżowo. Barwienie według systemu StoColor System.
Czyszczenie narzędzi
Składowanie
Warunki składowania
Informacje dodatkowe
Wodą natychmiast po użyciu
Bezpieczeństwo
Dodatkowe informacje dotyczące obchodzenia się z produktem, składowania i usuwania odpadów znajdują się w Karcie Charakterystyki Preparatu Niebezpiecznego
Chronić przed wilgocią.
Zastosowania nie wymienione w niniejszej Instrukcji Technicznej należy skonsultować z przedstawicielem Sto-ispo Sp. z o.o.
