Mata grzewcza siedzenia

5. Naciągnij winylowe poszycie ponownie na
matę grzewczą i zszyj ją ponownie, w
miejscach, gdzie była zszyta oryginalnie.
(Siedzenie quada zazwyczaj jest wykonane
z twardego tworzywa sztucznego, dlatego
też zaleca się użycie elektrycznego lub
pneumatycznego zszywacza z dłutem lub
gwoździ z większą główką oraz młotka).
Zszywacz tapicerski sprawdza się najlepiej.
6.

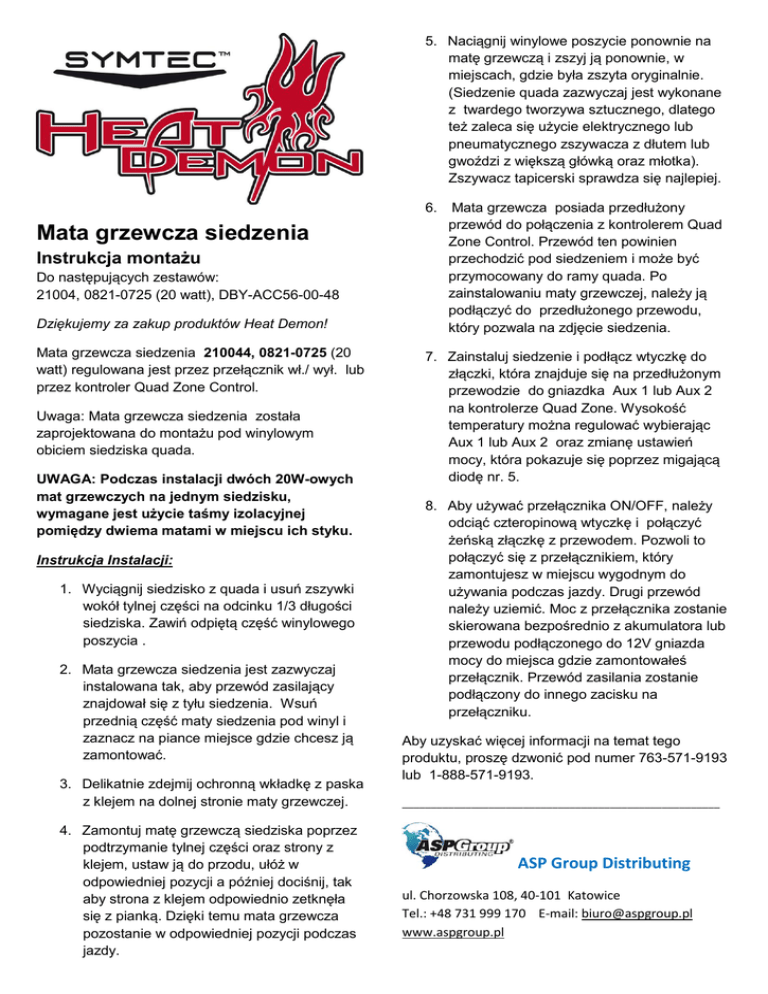

Mata grzewcza siedzenia
Instrukcja montażu
Do następujących zestawów:
21004, 0821-0725 (20 watt), DBY-ACC56-00-48
Dziękujemy za zakup produktów Heat Demon!
Mata grzewcza siedzenia 210044, 0821-0725 (20
watt) regulowana jest przez przełącznik wł./ wył. lub
przez kontroler Quad Zone Control.
Uwaga: Mata grzewcza siedzenia została
zaprojektowana do montażu pod winylowym
obiciem siedziska quada.
UWAGA: Podczas instalacji dwóch 20W-owych
mat grzewczych na jednym siedzisku,
wymagane jest użycie taśmy izolacyjnej
pomiędzy dwiema matami w miejscu ich styku.
Instrukcja Instalacji:
1. Wyciągnij siedzisko z quada i usuń zszywki
wokół tylnej części na odcinku 1/3 długości
siedziska. Zawiń odpiętą część winylowego
poszycia .
2. Mata grzewcza siedzenia jest zazwyczaj
instalowana tak, aby przewód zasilający
znajdował się z tyłu siedzenia. Wsuń
przednią część maty siedzenia pod winyl i
zaznacz na piance miejsce gdzie chcesz ją
zamontować.
3. Delikatnie zdejmij ochronną wkładkę z paska
z klejem na dolnej stronie maty grzewczej.
4. Zamontuj matę grzewczą siedziska poprzez
podtrzymanie tylnej części oraz strony z
klejem, ustaw ją do przodu, ułóż w
odpowiedniej pozycji a później dociśnij, tak
aby strona z klejem odpowiednio zetknęła
się z pianką. Dzięki temu mata grzewcza
pozostanie w odpowiedniej pozycji podczas
jazdy.
Mata grzewcza posiada przedłużony
przewód do połączenia z kontrolerem Quad
Zone Control. Przewód ten powinien
przechodzić pod siedzeniem i może być
przymocowany do ramy quada. Po
zainstalowaniu maty grzewczej, należy ją
podłączyć do przedłużonego przewodu,
który pozwala na zdjęcie siedzenia.
7. Zainstaluj siedzenie i podłącz wtyczkę do
złączki, która znajduje się na przedłużonym
przewodzie do gniazdka Aux 1 lub Aux 2
na kontrolerze Quad Zone. Wysokość
temperatury można regulować wybierając
Aux 1 lub Aux 2 oraz zmianę ustawień
mocy, która pokazuje się poprzez migającą
diodę nr. 5.
8. Aby używać przełącznika ON/OFF, należy
odciąć czteropinową wtyczkę i połączyć
żeńską złączkę z przewodem. Pozwoli to
połączyć się z przełącznikiem, który
zamontujesz w miejscu wygodnym do
używania podczas jazdy. Drugi przewód
należy uziemić. Moc z przełącznika zostanie
skierowana bezpośrednio z akumulatora lub
przewodu podłączonego do 12V gniazda
mocy do miejsca gdzie zamontowałeś
przełącznik. Przewód zasilania zostanie
podłączony do innego zacisku na
przełączniku.
Aby uzyskać więcej informacji na temat tego
produktu, proszę dzwonić pod numer 763-571-9193
lub 1-888-571-9193.
