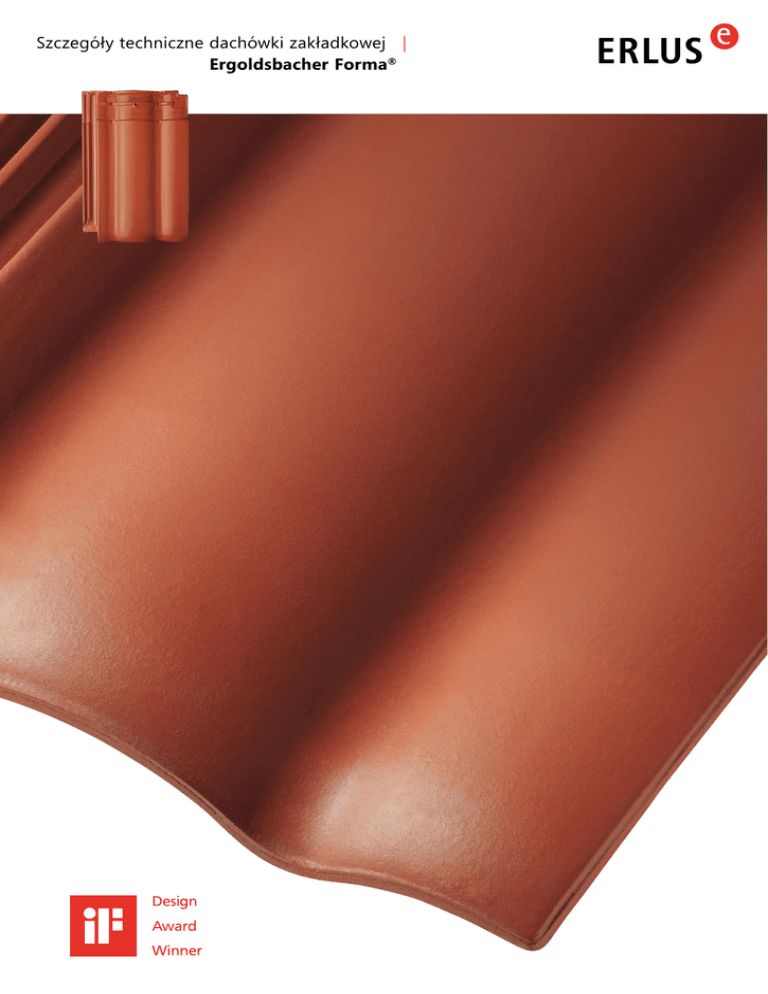

Szczegóły techniczne dachówki zakładkowej | Ergoldsbacher Forma®

Szczegóły techniczne d
achówki zakładkowej |
Ergoldsbacher Forma®
Elegancja. Styl. Indywidualność. | Ergoldsbacher Forma®
Delikatna fala na Twoim dachu.
Ergoldsbacher Forma®
Jej elegancko-kobieca linia symbolizuje
nowoczesną indywidualność.
Dachówka ta spełnia dążenie do
harmonijnych kształtów.
Dachówka Ergoldsbacher Forma® reprezentuje
sobą wyższy styl życia i przekonuje dzięki swojej
ekonomiczności – to udany przykład współczesnej
kultury­projektowania dachów.
Zestawienie środków dodatkowych wymaganych dla dachówki zakładkowej esówki Ergoldsbacher Forma® według
reguł branżowych DDH. spad dachu 20°, spad minimalny 10°.
Podwyższone wymagania
Wykorzystanie
poddasza
szczególnie do celów mieszkalnych.
Spad dachu
w stop­niach
(nachylenie krokwi)
brak podwyższonych
wymagań
≥ 22o
Konstrukcja
* przy szczególnych kształtach dachu
(np. dachy motylowe)
* przy większych długościach krokwi
* przy silnie dzielonych dachach (np. przez okna
dachowe, kosze dachowe itp.)
Warunki klimatyczne
* o eksponowane położenie
* ekstremalne lokalizacje budynku
w obszarach o intensywnych opadach śniegu
* obszary o częstych i silnych wiatrach
* szczególne warunki pogodowe
jedno podwyższone
wymaganie
dwa podwyższone
wymagania
trzy podwyższone
wymagania
naprężenie minimalne
naprężenie minimalne
podkład zakładkowy lub
fugowany
podkład zgrzewany
lub klejony
≥ 16o
naprężenie minimalne
naprężenie minimalne
≥ 12o
podkład odporny na
działanie deszczu
podkład odporny na
działanie deszczu
podkład odporny na
działanie deszczu
podkład zakładkowy lub
fugowany
podkład odporny na
działanie deszczu
podkład wodoszczelny
podkład wodoszczelny
≥ 10o
podkład wodoszczelny
podkład wodoszczelny
Wymienione w tabeli środki dodatkowe są środkami minimalnymi. W przypadku szczególnie wysokich wymogów i/lub
szczególnych cech lokalizacji budynku należy wybrać środek dodatkowy o wyższej wartości (instrukcja techniczna dotycząca
podkładów dachowych, Tabela 1, wytyczne branżowe DDH). Zasadniczo środki dodatkowe o wyższej wartości można zawsze
stosować zamiast środków dodatkowych o niższej wartości.
ok. 2,75 szt.
na mb
ok. 2,66 szt.
na mb
2,6 szt. na
mb
Teraz także w wersji Erlus Lotus
dostȩpna. Żądajcie Państwo specjalnych
prospektów o pierwszej samoczyszczącej
siȩ ceramicznej dachówce na świecie.
Zalecany do wentylacji dachu przy długości
krokwi do 10 m. Krycie na sucho do 45°
Gąsior dachowy
wentylacyjny nr 19
Gąsior nr 18
Gąsior nr 15
Gąsior nr 21
Półdachówka
Pierwsza szczytowa dachówka
przyłączeniowa do gąsiora, lewa
Pierwsza szczytowa dachówka
przyłączeniowa do gąsiora
Pierwsza szczytowa dachówka
przyłączeniowa do gąsiora, prawa
Dachówka szczytowa lewa
Dachówka standardowa
Dachówka szczytowa prawa
przekrój wywiewu = 12 cm2
Dachówka dwufalowa
Dachówka zatrzymująca śnieg
Dachówka szczytowa na dach
jednospadowy, lewa
Dachówka szczytowa na dach
jednospadowy
Dachówka wywiewna wentylacyjna
LW = 26 cm
Dachówka szczytowa na dach
jednospadowy, prawa
Tak jak wszystkie dachówki
ceramiczne marki Ergoldsbacher,
dachówka Ergoldsbacher Forma®
przekracza wymogi jakościowe
normy DIN EN 1304.
Dachówki ceramiczne marki Ergolds­
bacher są całkowicie naturalnym
materiałem budowlanym. Ich
naturalność można rozpoznać także
po tym, że poszczególne dachówki
różnią się od siebie odcieniem.
Ze względu na to, że w różnych
krajach europejskich obowiązują
różne normy i tradycje rzemieślnicze,
nadrzędne znaczenie mają wydane
przez producenta instrukcje
układania. Dodatkowe elementy
zabezpieczające przed siłą ssącą
wiatru należy generalnie wykonywać
według obowiązujących reguł. Do
tego celu służy otwór, wywiercony w
przyldze czołowej.
Podane rozmiary i ciężary są
wartościami normalnymi. Ze
względu na zmiany zachodzące
w materiale oraz różny przebieg
procesu kurczenia nie zawsze można
wyeliminować różnice wymiarów.
W związku z tym przed ułożeniem
dachówek na budowie celowe jest
sprawdzenie ich wymiarów krycia.
Odciśnięcia, powstające niekiedy w
trakcie produkcji oraz transportu, nie
mają wpływu na jakość dachówek.
Dachówkę Ergoldsbacher Forma
należy układać rzędami tak samo jak
esówkę.
Połowa dachówki służy tylko do
wyrównywania szerokości rzędu.
Dane techniczne:
Ø 125 mm
Półdachówka pulpitowa
(rozdzielna)
Aluminiowa solarna dachówka
przejsściowa
Alu-Kominek wentylacyjny
Kolory: dachówki Ergoldesbacher Forma są dostępne jako; engobowane: czerwona, miedziana,
antacytowa; szlachetna engoba: maroon, drewno-korzenne, tytanowo-srebrny, kobaltowo-niebieski;
takżwe w wersji Lotus: Lotus-czerwony, Lotus-brązowy, Lotus-czarny.
Barwy: w materiałach drukowanych nie jest możliwe idealne odwzorowanie oryginalnych kolorów.
Ponadto jako akcesoria nieceramiczne dostpne są:
Erlus – dachówki przejściowe są aluminiowe i malowane proszkowo; Erlus – płotek przeciwśniegowy jest
aluminiowy i malowany proszkowo; Erlus – kominek sanitamy 125 mm jest aluminiowy i malowany proszkowo a adapter jest plastikowy; Erlus – dachówka antenowa jest aluminiowa; Erlus – klamry, kołpaki i klamry
przeciw burzowe wg DIN EN 14437
Rozmiar w cm:
ok. 29,5 x 46,5 cm
Długość krycia:
ca. 37,7 - 39,7 cm
Szerokość krycia:
ok. 25,5 cm
Zużycie na szt.:
ok. 10,0 szt.
Ciężar na szt.:
ok. 4,0 kg
Ciężar na m2 z łatami
wg DIN 1055:
ok. 0,55 kN/m2
Ciężar rzeczywisty: ok. 40 kg/m2
Gąsior nr. 19
Gąsior nr. 18
2,75 szt./mb.
gąsior końcowy
gąsior początkowy
2,66 szt./mb
obcięty gąsior
końcowy
główny kierunek
zjawisk atmosferycznych
gąsior wyrównawczy
(mufa)
gąsior końcowy
Kalenica układana na sucho z
gąsiorem
Gąsior nr. 18
x
9,9
cm
Spad-
dachu
3
k.
o
x
X = odstęp pomiędzy
pierwszą łatą a łatą szczytową
15°
7,
.3
ok
3
7-
F 15
F 19
45
65
40
20°
40
60
35
25°
40
55
35
30°
m
c
9,7
F 18
35
50
ok
.3
9,9
cm
30
35°
30
45
25
40°
25
40
20
45°
25
40
15
50°
20
–
–
55°
15
–
–
ok
.3
w/w dane podano w milimetrach
Lewa dachówka skrajna
ok. 3,5 cm
ok. 16,5 cm
7,7
-3
9,7
cm
Prawa dachówka skrajna
12,75 cm
25,5 cm
25,5 cm
25,5 cm
12,75 cm
21,0 cm
ok.
7,5 cm
ok.
7,5 cm
Okap z odprowadzeniem wody
z podkładu
Okap
Pierwszy rząd
zaczynać
od belki
okapowej
z
ok
e ze
wn or
su lko p ach.
e
d
z
y
pr m t mie
.3
c
,5 te ra jnej.
37
< ypię skra
w
forma13_2
.
ok
,0
36
o
.
ok
,
37
cm
9,7
cm
.4
6,0
2
k.
9,7
-3
ok
3,5
3
7-
7,7
cm
Dach jednospadowy
7,7
.3
ok ,7 cm
39
ok. 3,5 cm
cm
3,5
cm
System ław kominiarskich Erlus
dachówka aluminiowa
ze stali nierdzewnej/aluminium atestowany wg
przyśrubowana
normy DIN EN 516 - nie wymaga łat podporowych 2 x do łaty (objęta
Obróbka wg DIN 18160-5
zakresem
≤awa 48 cm lub 80 cm
dostawy
Towar
≤ 45°
> 45°
- także jako ława przedłużająca śruba V2A)
Forma
Stopnie
Forma
cm
(kratownice
46 cm)
każdy
szeregdachówek
każdy
szereg
dachówek
Stopnie
pojedyncze
(stopień
przejściowy)
Forma
każdy
szereg
dachówek
Forma
każdy
szereg
dachówek
stopień przejściowy
blacha
perforowana
minim. 2,0 cm
minim. 2,0 cm
ok.
37
,7
Łata dachowa
30 x 50 cm,
zamocowana
2 x na kontrłacie
-3
9,7
cm
Rysunki CAD są skalowane.
Wszystkie rysunki są też dostępne w internecie pod adresem
Przedstawione wymiary są w skali 1:10. Prospekt odpowiada stanowi www.erlus.com.
z lipiec 2008. Model i kolory zostały zaktualizowane.
czerwień naturalna / Lotus-czerwony
miedziana angobowana / Lotus-bra̧zowy
kasztan angobowany
antracyt angobowany / Lotus-czarny
srebrny tytanowy angobowany
czerń diamentowa angobowan
Zarówno wzory, jak i kolory dachówek
ceramicznych Erlus są "jedyne w swoim rodzaju".
Wtapiają się one harmonijnie w kolorystykę
istniejących pejzaży dachowych.
(Wiążące kolorystyczne są jedynie orginalne
dachówki)
błękit kobaltowy angobowany
Erlus AG
Zakłady Neufahrn
Hauptstraße 106 · D-84088 Neufahrn/NB
Tel. ++49(0) 8773 18-0 · Fax ++49(0) 8773 18-300
E-Mail: [email protected]
Internet: www.erlus.com
Erlus Logistik-Zentrum Herrenteich
68766 Hockenheim-Herrenteich
Tel. ++49(0) 6205 2095-0 · Fax ++49(0) 8773 18-113
Zakłady GIMA Marklkofen
Girnghuber GmbH
Ludwig-Girnghuber Str. 1 · D-84163 Marklkofen
Tel. ++49(0) 8732 24-0 · Fax ++49(0) 8732 24-200
E-Mail: [email protected]
Internet: www.gima-ziegel.de
Erlus Logistik-Zentrum Bassum
Wilh. Detmers-Janssen, Spedition
Graf-Zeppelin-Ring 19 · 27211 Bassum
Tel. ++49(0) 4241 9393-0 · Fax ++49(0) 4241 5050
Erlus Logistik-Zentrum Brüggen
Stiegstraße 60 · 41379 Brüggen
Tel. ++49(0) 2157 1419-13 · Fax ++49(0) 2157 1419-17
Erlus Logistik-Zentrum Ronneburg
Brunnenstraße 82 · 07580 Ronneburg
Tel. ++49(0) 36602 399-18 · Fax ++49(0) 36602 399-75
Erlus Logistik-Zentrum Steinheim
Hermann Enderle, Fuhrunternehmen
Talstraße 2 · 71711 Steinheim-Höpfigheim
Tel. ++49(0) 7144 21467 · Fax ++49(0) 7144 23066
Erlus AG
Zakłady Ergoldsbach
Industriestraße 7 · D-84061 Ergoldsbach
Biuro sprzedaży / Przyjmowanie
zleceń na systemy kominowe
Tel. ++49(0) 8773 18-450, 18-451
Fax ++49(0) 8773 18-455, 18-140
Niniejszy prospekt został przetłumaczony z języka niemieckiego.
Ze względu na możliwe różnice powstałe wskutek interpretacji
językowej informujemy, że wiążąca jest wyłącznie treść oryginalnego niemieckojęzycznego prospektu. W razie wszelkich
niejasności obowiązuje norma DIN EN 1304.
© ERLUS AG 2008. Wszelkie prawa zastrzeżone. Powielanie
niniejszej chronionej prawem autorskim dokumentacji, a także
jej modyfikowanie, zmienianie, przekazywanie osobom trzecim
w jakiejkolwiek postaci i na jakimkolwiek nośniku bądź za
pośrednictwem jakiegokolwiek medium oraz zapisywanie w
bazach danych albo w innych systemach zapisu danych – także
w częściach – jest dozwolone tylko po uzyskaniu pisemnego
pozwolenia firmy ERLUS AG. Wykorzystywanie niniejszej dokumentacji bez uprzedniego pozwolenia uważa się za naruszenie
obowiązujących praw autorskich.
Prospekt został przekazany przez:
0708/3/TY/pipr/Forma-Tech-pol./1.2
Cegielnia Bernhard
Erlus-Werk Teistungen
Hundeshagener Str. 3 · 37339 Teistungen
Tel. ++49(0) 36071 826-23 · Fax ++49(0) 36071 826-22
