Biuro Obsługi Klienta:
Dąbrówka 13
42-110 Popów
692-489-371, 695-46-90-35
[email protected]

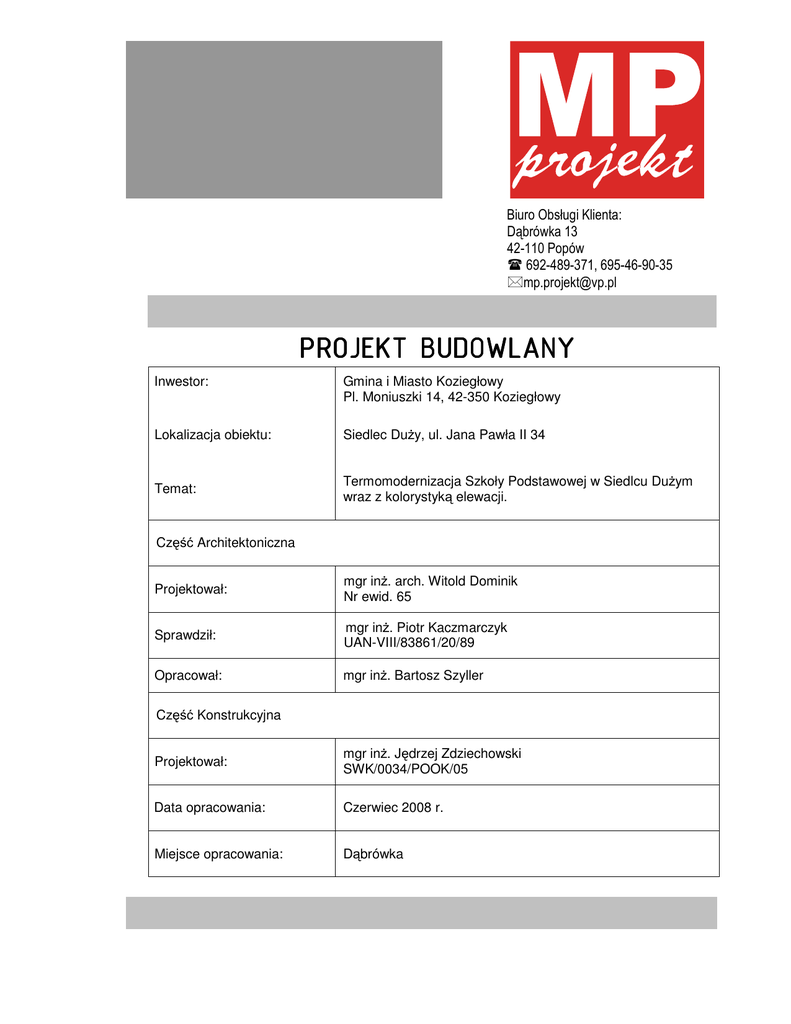

PROJEKT BUDOWLANY
Inwestor:
Gmina i Miasto Koziegłowy
Pl. Moniuszki 14, 42-350 Koziegłowy
Lokalizacja obiektu:
Siedlec Duży, ul. Jana Pawła II 34
Temat:
Termomodernizacja Szkoły Podstawowej w Siedlcu Dużym
wraz z kolorystyką elewacji.
Część Architektoniczna
Projektował:
mgr inż. arch. Witold Dominik
Nr ewid. 65
Sprawdził:
mgr inż. Piotr Kaczmarczyk
UAN-VIII/83861/20/89
Opracował:
mgr inż. Bartosz Szyller
Część Konstrukcyjna
Projektował:
mgr inż. Jędrzej Zdziechowski
SWK/0034/POOK/05
Data opracowania:
Czerwiec 2008 r.
Miejsce opracowania:
Dąbrówka
ZAWARTOŚĆ OPRACOWANIA
A) CZĘŚĆ ARCHITEKTONICZNA
I. CZĘŚĆ OPISOWA
1.
2.
3.
4.
PODSTAWA OPRACOWANIA.
ZAKRES OPRACOWANIA.
OPIS OGÓLNY BUDYNKU ORAZ OPIS STANU ISTNIEJĄCEGO.
OBLICZENIE WSPÓŁCZYNNIKA PRZENIKANIA CIEPŁA DLA PRZEGRÓD W
STANIE ISTNIEJĄCYM.
4.1. ŚCIANA ZEWNĘTRZNA GR. 56 CM.
4.3. STROP POD NIEOGRZEWANYM PODDASZEM.
4.4. STROP SALI GIMNASTYCZNEJ.
4.5. ŚCIANA DZIAŁOWA MIESZKANIA NA PODDASZU.
4.6. STROP NAD MIESZKANIEM NA PODDASZU.
4.7. STROPODACH WIATROŁAPU.
5. PRZYJĘTE METODY DOCIEPLEŃ WRAZ Z OBLICZENIEM WSPÓŁCZYNNIKA U
PO DOCIEPLENIU.
5.3. STROP POD NIEOGRZEWANYM PODDASZEM.
5.4. STROP SALI GIMNASTYCZNEJ.
5.5. ŚCIANA DZIAŁOWA MIESZKANIA NA PODDASZU.
5.7. STROPODACH WIATROŁAPU.
6. UWAGI DOTYCZĄCE WYKONANIA DOCIEPLENIA.
6.1. DOCIEPLENIE ŚCIAN METODĄ LEKKĄ MOKRA.
6.2. DOCIEPLENIE STROPU POD NIEOGRZEWANYM PODDASZEM ORAZ STROPU
NAD MIESZKANIEM PODDASZA.
6.3. DOCIEPLENIE STROPODACHU WIATROŁAPU.
6.4. MONTAŻ IZOLACJI STROPU SALI DIMNASTYCZNEJ GRANULATEM WEŁNY
MINERALNEJ.
7. MATERIAŁY.
8. PRZYJĘTY ZESTAW KOLORÓW.
II.
ZAŁĄCZNIKI
1.
2.
3.
4.
III.
OŚWIADCZENIE PROJEKTANTA
ZAŚWIADCZENIE O PRZYNALEŻNOŚCI DO IZBY
KSERO UPRAWNIEŃ
INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA
CZĘŚĆ RYSUNKOWA
1.
2.
3.
4.
5.
6.
7.
8.
PLAN SYTUACYJNY
ELEWACJA WSCHODNIA - TERMORENOWACJA
ELEWACJA POŁUDNIOWA - TERMORENOWACJA
ELEWACJA ZACHODNIA- TERMORENOWACJA
ELEWACJA PÓŁNOCNA - TERMORENOWACJA
ZESTAWIENIE STOLARKI OKIENNEJ I DRZEWIOWEJ
ELEWACJA WSCHODNIA – KOLORYSTYKA
ELEWACJA POŁUDNIOWA – KOLORYSTYKA
1:1000
1:100
1:100
1:100
1:100
1:100
1:100
1:100
9. ELEWACJA ZACHODNIA - KOLORYSTYKA
1:100
10. ELEWACJA PÓŁNOCNA – KOLORYSTYKA
1:100
11. RYSUNKI ROZWIĄZAŃ SZCZEGÓŁÓW ARCHITEKTONICZNYCH
11.1 UŁOŻENIE PŁYT IZOLACJI TERMICZNEJ – NAROŻE
11.2 ROZMIESZCZENIE ŁĄCZNIKÓW MOCUJĄCYCH PŁYTY IZOLACJI
TERMICZNEJ (100x50 CM) – POWIERZCHNIA FASADY
11.3 ROZWIĄZANIEOCIEPLENIA ŚCIANY Z COFNIĘTYM COKOŁEM
11.4 ROZWIĄZANIE OCIEPLENIA OŚCIEŻA OKIENNEGO Z WYKORZYSTANIEM
SIATKI
11.5 ROZWIĄZANIE OCIEPLENIA POD OKNEM
11.6 ROZWIĄZANIE OCIEPLENIA W NAROŻNIKU WEWNĘTRZNYM
11.7 ROZWIĄZANIE OCIEPLENIA W NAROŻNIKU ZEWNĘTRZNYM
11.8 ROZWIĄZANIE DYLATACJI W NAROŻNIKU WEWNĘTRZNYM
B) CZĘŚĆ KONSTRUKCYJNA
I.
CZĘŚĆ OPISOWA
1.
2.
3.
4.
5.
6.
WSTĘP.
ZAKRES OPRACOWANIA.
PODSTAWA OPRACOWANIA.
OGÓLNA CHARAKTERYSTYKA KONSTRUKCJI.
OCENA STANU TECHNICZNEGO DREWNIANEJ KONSTRUKCJI DACHU.
OCENA STANU TECHNICZNEGO SCHODÓW I SŁUPA PRZED GŁÓWNYM
WEJŚCIEM DO BUDYNKU WZMOCNIENIE KONSTRUKCJI ELEMENTÓW
NOŚNYCH DACHU, STROPU I SCHODÓW.
7. WZMOCNIENIE I NAPRAWA KONSTRUKCJI NOŚNEJ DACHU I
SCHODÓW.
II.
CZĘŚĆ RYSUNKOWA
K1 – ISTNIEJĄCA KONSTRUKCJA DACHU
K2 – KONSTRUKCJA SCHODÓW WEJŚCIOWYCH
1:50
1:50
A) CZĘŚĆ ARCHITEKTONICZNA
I CZĘŚĆ OPISOWA
1. PODSTAWA OPRACOWANIA
•
•
•
•
•
Zlecenie inwestora
Uzgodnienia z inwestorem
Wizja lokalna na obiekcie
Inwentaryzacja obiektu przeprowadzona w dniu 23.05.2008 r.
Obowiązujące normy i przepisy.
2. PRZEDMIOT I ZAKRES OPRACOWANIA
Opracowanie zawiera projekt termomodernizacji i kolorystyki elewacji oraz wymiany
stolarki okiennej istniejącego budynku Szkoły Podstawowej w miejscowości Siedlec Duży.
3. OPIS OGÓLNY BUDYNKU ORAZ OPIS STANU ISTNIEJĄCEGO.
Istniejący budynek szkoły
szkoły wykonany jest w
dwukondygnacyjnej części
trójkondygnacyjnej części
użytkowym.
podstawowej został oddany do użytku w roku 1952. Budynek
technologii tradycyjnej o złożonej bryle, składającej się z
z salami dydaktycznymi, parterowej sali gimnastycznej oraz z
mieszkalnej „domu nauczyciela” z poddaszem częściowo
Dane charakterystyczne :
Liczba kondygnacji budynku szkoły podstawowej – 3
Powierzchnia użytkowa:
- 1112 m2
Kubatura:
- 6024 m3
Opis stanu istniejącego:
Na podstawie wizji lokalnej stwierdzono:
- fragmenty odpadającego tynku;
- obróbka blacharska częściowo skorodowana;
- stolarka okienna drewniana, nieszczelna z wypaczonymi ramiakami w złym stanie
technicznym przeznaczona do wymiany;
- schody wejścia głównego w złym stanie technicznym;
- częściowy brak chodnika okapowego wokół budynku.
ŚCIANY ZEWNĘTRZNE – ściany budynku szkoły podstawowej gr. 56 cm i 42 cm wykonane
z cegły pełnej na zaprawie cementowo wapiennej obustronnie otynkowane.
ŚCIANY WEWNĘTRZNE – z cegły pełnej na zaprawie cementowo wapiennej obustronnie
otynkowane.
STROPY – gęstożebrowy strop typu Akermana.
TYNKI – tynki cementowo wapienne rodz. III.
DACH – konstrukcji drewnianej kryty papą termozgrzewalna na deskowaniu pełnym.
STOLARKA OKIENNA – część stolarki okiennej wymieniona na okna z profli PCV
pozostała stolarka drewniana nieszczelna z wypaczonymi ramiakami w złym stanie
technicznym przewidziana do wymiany.
STOLARKA DRZWIOWA – Drzwi wejściowe drewniane w złym stanie technicznym.
WYPOSAŻENIE W INSTALACJE – obiekt wyposażony jest w następujące instalacje:
instalacja wodna, instalacja kanalizacyjna, instalacja c.o. zasilana z własnej kotłowni gazowej,
instalacja elektryczna oświetleniowa i siłowa oraz instalacja teletechniczna. Wentylacja całego
budynku realizowana jest poprzez system wentylacji naturalnej. W części mieszkalnej na
poddaszu nie stwierdzono kratek wentylacyjnych.
OBRÓBKI BLACHARSKIE – rynny i rury spustowe stalowe częściowo wymienione na PCV
w kolorze brązowym, parapety okienne częściowo wymienione z blachy powlekanej w
kolorze brązowym
4. OBLICZENIA WSPÓŁCZYNNIKA PRZENIKANIA CIEPŁA U DLA STANU
ISTNIEJĄCEGO.
4.1.ŚCIANA ZEWNĘTRZNA GR. 56 CM
Dane wyjściowe do obliczenia współczynnika przenikania ciepła U
- warunki średniowilgotne,
- obliczeniowa temperatura powietrza wewnętrznego ti>16oC
Typ przegrody: Ściana zewnętrzna, w warunkach średnio wilgotnych
Nr Materiał
d
λ
Ro
[m]
[W/mK]
[Kg/m3]
1
Tynk cementowo wapienny.
0,02
0.820
1850
2
Mur z cegły ceramicznej pełnej.
0,52
0.770
1800
3
0,02
0.820
1850
Opór przejmowania ciepła wewnątrz Ri:
Opór przejmowania ciepła na zewnątrz Re:
Suma oporów przejmowania i przewodzenia ciepła R:
Współczynnik przenikania ciepła (W/m2K) U:
R
[m2K/W]
0.024
0.675
0.024
0.130
0.040
0.894
1.118
Dla ścian zewnętrznych z otworami okiennymi i drzwiowymi wymagany przez normę
współczynnik przenikania ciepła wynosi Umax = 0,55 W/(m2 K). Ściany zewnętrzne w stanie
istniejącym nie spełniają wymagania obowiązującej normy cieplnej, ponieważ U=1.118 W/(m2K)
4.2. ŚCIANA ZEWNĘTRZNA GR. 42 CM
Nr Materiał
d
λ
Ro
[m]
[W/mK]
[Kg/m3]
1
0,02
0.820
1850
2
0,38
0.770
1800
3
0,02
0.820
1850
R
[m2K/W]
0.024
0.494
0.024
0.130
0.040
0.712
1.404
Dla ścian zewnętrznych z otworami okiennymi i drzwiowymi wymagany przez normę
współczynnik przenikania ciepła wynosi Umax = 0,55 W/(m2 K). Ściany zewnętrzne w stanie
istniejącym nie spełniają wymagania obowiązującej normy cieplnej, ponieważ U= 1.404 W/(m2 K)
4.3.STROP POD NIEOGRZEWANYM PODDASZEM
Typ przegrody: Strop pod nieorzewanym poddaszem, w warunkach średnio wilgotnych
Nr Materiał
d
λ
Ro
R
3
2
[m]
[W/mK] [Kg/m ]
[m K/W]
1
0,015
0.820
1850
0.018
2
Strop Akermana o gr. 22 cm.
0.220
0.260
0.100
0.100
0.478
2
Współczynnik przenikania ciepła (W/m K) U:
2.091
Dla stropów nad nieogrzewanymi piwnicami wymagany przez normę współczynnik przenikania
ciepła wynosi Umax = 0,30 W/(m2 K). Strop w stanie istniejącym nie spełnia wymagania
obowiązującej normy cieplnej, ponieważ U = 2.091 W/(m2 K)
4.4.STROP SALI GIMNASTYCZNEJ
Nr Materiał
d
λ
Ro
R
[m]
[W/mK] [Kg/m3]
[m2K/W]
1
0,015
0.820
1850
0.018
2
0.220
0.260
0.100
0.100
0.478
2
2.091
4.5.ŚCIANA DZIAŁOWA MIESZKANIA NA PODDASZU.
Typ przegrody: Ściana wewnętrzna, w warunkach średnio wilgotnych
Nr Materiał
d
λ
Ro
[m]
[W/mK]
[Kg/m3]
1
0,015
0.820
1850
2
0,120
0.770
1800
3
0,015
0.820
1850
R
[m K/W]
0.018
0.156
0.018
0.130
0.130
0.452
2.210
2
Nr Materiał
d
λ
Ro
[m]
[W/mK] [Kg/m3]
1
Tynk wapienny.
0,015
0.700
1700
2
Drewno sosnowe w poprzek włókien. 0,025
0.160
550
3
Warstwa powietrzna niewentylowana
0,015
4
0.160
550
R
[m2K/W]
0.021
0.156
0.160
0.156
0.130
0.130
0.694
1.441
4.7.STROPODACH WIATROŁAPU
Nr Materiał
d
λ
Ro
[m]
[W/mK] [Kg/m3]
1
0,015
0.820
1850
2
Żelbet.
0,090
1.700
2500
3
Podkład z betonu chudego.
0,020
1.050
1900
4
Papa asfaltowa.
0,006
0.180
1000
R
[m2K/W]
0.018
0.053
0.019
0.033
0.130
0.130
0.324
3.090
Dla stropodachów wymagany przez normę współczynnik przenikania ciepła wynosi Umax = 0,30
W/(m2 K). Strop w stanie istniejącym nie spełnia wymagania obowiązującej normy cieplnej,
ponieważ U = 3.090 W/(m2 K)
5. PRZYJĘTE METODY DOCIEPLEŃ WRAZ Z OBLICZENIEM
WSPÓŁCZYNNIKA U PO DOCIEPLENIU.
Nr Materiał
d
λ
Ro
[m]
[W/mK]
[Kg/m3]
1
0,02
0.820
1850
2
0,52
0.770
1800
3
0,02
0.820
1850
4
Styropian ułożony szczelnie.
0,12
0.040
30
R
[m2K/W]
0.024
0.675
0.024
3.000
0.130
0.040
3.894
0.257
Nr Materiał
d
λ
Ro
[m]
[W/mK]
[Kg/m3]
1
0,02
0.820
1850
2
0,38
0.770
1800
3
0,02
0.820
1850
4
0,12
0.040
30
R
[m2K/W]
0.024
0.494
0.024
3.000
0.130
0.040
3.712
0.269
Do docieplenia ścian zewnętrznych przyjęto metodę „lekką” mokrą polegającą na
pokryciu zewnętrznej powierzchni ścian bezspoinową powłoką złożona z następujących
warstw.
- Izolacja termiczna ze styropianu o obniżonym współczynniku przewodności ciepła
gr.12 cm przyklejana za pomocą masy klejącej i łączników
- Siatka z włókna szklanego przyklejona do styropianu.
- Zewnętrzna warstwa elewacyjna – tynk akrylowy.
Jako projektowaną technologię ocieplenia przyjęto ATLAS jednakże zastępczo na
ocieplenie mogą być użyte ogólnie stosowane na rynku pokrewne technologie: DRYVIT,
BAUMIT, TERRANOVA,BOLIX
5.3.STROP POD NIEOGRZEWANYM PODDASZEM
Nr Materiał
d
λ
Ro
R
3
2
[m]
[W/mK] [Kg/m ]
[m K/W]
1
0,015
0.820
1850
0.018
2
0.220
0.260
3
Płyty z wełny min. ułożone szczelnie.
0.150
0.042
100
3.571
0.100
0.100
4.050
0.247
Projektuje się ocieplenie stropu metodą układania wełny mineralnej luzem gr. 15 cm na stropie.
5.4.STROP SALI GIMNASTYCZNEJ
Nr Materiał
d
λ
Ro
R
[m]
[W/mK] [Kg/m3]
[m2K/W]
1
0,015
0.820
1850
0.018
2
0.220
0.260
3
Wełna mineralna granulowana.
0.150
0.060
180
2.500
0.100
0.100
2.978
2
0.336
Projektuje się ocieplenie stropu metodą wdmuchiwania granulatu wełny mineralnej luzem
gr.15 cm.
5.5.ŚCIANA DZIAŁOWA MIESZKANIA NA PODDASZU.
Nr Materiał
d
λ
Ro
[m]
[W/mK]
[Kg/m3]
1
0,015
0.820
1850
2
0,120
0.770
1800
3
0,015
0.820
1850
4
0.100
0.040
30
R
[m2K/W]
0.018
0.156
0.018
2.500
0.130
0.130
0.452
2.210
Do docieplenia ścian działowych poddasza przyjęto metodę „lekką” mokrą polegającą na
pokryciu zewnętrznej powierzchni ścian bezspoinową powłoką złożona z następujących
warstw.
- Izolacja termiczna ze styropianu o obniżonym współczynniku przewodności ciepła
gr.10 cm przyklejana za pomocą masy klejącej i łączników
- Siatka z włókna szklanego przyklejona do styropianu.
Jako projektowaną technologię ocieplenia przyjęto ATLAS jednakże zastępczo na
ocieplenie mogą być użyte ogólnie stosowane na rynku pokrewne technologie: DRYVIT,
BAUMIT, TERRANOVA,BOLIX
5.6.STROP NAD MIESZKANIEM NA PODDASZU.
Nr Materiał
d
λ
Ro
[m]
[W/mK] [Kg/m3]
1
Tynk wapienny.
0,015
0.700
1700
2
0.160
550
3
Warstwa powietrzna niewentylowana
0,015
4
0.160
550
5
Płyty z wełny min. ułożone szczelnie. 0.150
0.042
100
R
[m2K/W]
0.021
0.156
0.160
0.156
3.571
0.130
0.130
4.265
0.234
Projektuje się ocieplenie stropu metodą układania wełny mineralnej luzem gr. 15 cm na stropie.
5.7.STROPODACH WIATROŁAPU
Nr Materiał
d
λ
Ro
[m]
[W/mK] [Kg/m3]
1
0,015
0.820
1850
2
Żelbet.
0,090
1.700
2500
3
Podkład z betonu chudego.
0,020
1.050
1900
4
Papa asfaltowa.
0,006
0.180
1000
5
0.150
0.040
30
6
Papa asfaltowa.
0.006
0.180
1000
R
[m2K/W]
0.018
0.053
0.019
0.033
3.750
0.033
0.130
0.130
4.107
0.243
Jako warstwę docieplenia stropodachu projektuje się płyty STYROPAPY gr 15 cm.
Uwagi ogólne: W ramach termorenowacji budynku należy wymienić starą drewnianą stolarkę
okienną i drzwiową. Projektuje się okna z profili PCV w kolorze białym o współczynniku
przenikania ciepła równym U=1,7 W/(m2K). Wszystkie okna muszą być wyposażone w okucia z
opcją rozszczelnienia (mikrowentylacji), która umożliwi infiltrację powietrza do wnętrza
budynku. Drzwi zewnętrzne projektuje się z profili PCV w kolorze brązowym o współczynniku
przenikania ciepła równym U=2,6 W/(m2K).
Zestawienie wartości współczynnika przenikani ciepła dla przegród zewnętrznych
Współczynniki przenikania ciepła przez przegrody
zewnętrzne W/(m2K)
1.
2.
3.
4.
5.
6.
7.
8.
9.
Ściana zewnętrzna z wapienia gr. 56 cm
Ściana zewnętrzna z wapienia gr. 42 cm
Strop pod nieogrzewanym poddaszem
Strop sali gimnastycznej
Ściana działowa mieszkania na poddaszu
Strop nad mieszkaniem na poddaszu
Stropodach wiatrołapu
Stolarka okienna
Stolarka drzwiowa
Stan przed
termomodernizacją
1,118
1,404
2,091
2,091
2,210
1,441
3,090
2.800
3.600
Stan po
termomodernizacji
0,257
0,269
0,247
0,336
0,587
0,234
0,247
1,700
2,600
6. UWAGI DOTYCZĄCE WYKONANIA DOCIEPLENIA
6.1.DOCIEPLENIE ŚCIAN METODĄ LEKKĄ MOKRĄ
Prace przygotowawcze
•
•
Montaż nowej stolarki okiennej PCV w kolorze białym oraz drzwiowej z profili PCV w
kolorze brązowym.
Remont schodów wejścia głównego wraz z słupem zadaszenia wg. części konstrukcyjnej
opracowania.
Ocieplenie ścian zewnętrznych przyjęto metodą lekką mokrą polegającą na pokryciu
zewnętrznych powierzchni ścian bezspoinową powłoką złożoną z następujących warstw:
1. płyt styropianowych przyklejonych za pomocą masy klejącej stanowiącego izolację
termiczną płyty gr. 12 cm.
2. siatki z włókna szklanego przyklejonego do styropianu;
3. zewnętrznej wyprawy elewacyjnej zabezpieczającej przed przenikaniem wód;
• Zbić odpadający tynk, powierzchnię wyrównać. Starannie oczyścić powierzchnię ścian z
farby i kurzu poprzez zmycie wodą przy użyciu szczotek i spłukanie silnym strumieniem
czystej wody bez dodatków chemicznych,
• Demontaż obróbek blacharskich i parapetów okiennych oraz rynien i rur spustowych;
• Demontaż krat okiennych.
• Dokładne przygotowanie powierzchni, sprawdzenie równości podłoża łatami aluminiowymi i
ew. wyrównanie przez przyklejenie cienkiego styropianu;
• Klejenie styropianu pasami poziomymi o szer. 50 cm. Na nabrzeżu każdego elementu
styropianu - pas masy klejącej szer. 3 - 4cm, na pozostałej powierzchni 6 placków średnicy 8
•
•
•
•
cm oraz dodatkowe mocowanie trzema kołkami. Płyty kleić na styk, ewentualne szczeliny
uzupełniać paskami styropianu bądź pianką montażową.
Klejenie wykonać podczas suchej pogody - opady i wilgoć zmniejszają przyczepność masy
klejącej.
Do klejenia siatki na styropianie użyć tej samej masy klejącej, co do klejenia styropianu do
podłoża. Klejenie siatki wykonać po upływie minimum 3 dni od klejenia styropianu. Zakłady
pasów siatki powinny wynosić min. 5 cm. Masę klejącą nanosić na powierzchnię płyt
styropianowych ciągłą warstwą gr. ok. 2 mm i natychmiast przyklejać siatkę z włókna
szklanego, wciskając ją w masę packą stalową. Następnie na powierzchnię przyklejonej siatki
należy nanieść druga warstwę masy klejącej gr. ok. 1 mm, aż do całkowitego przykrycia
siatki. Po upływie 3 - 4 dni celowe jest przeszlifowanie wierzchniej płaszczyzny papierem
ściernym i ewentualne nałożenie wyrównującej warstwy z masy klejącej gr. ok. 1 mm. Dla
trwałości ocieplenia należy właściwie wykonać zakończenia wyklejania siatki na krawędziach
ocieplanych płaszczyzn, a zwłaszcza połączenia siatki ułożonej na styropianie z pasami siatki
wpuszczonymi pod styropian. Na miejsca narażone na uszkodzenie należy nałożyć narożniki
z kątownika aluminiowego perforowanego - pod włóknem szklanym.
W ramach termorenowacji należy na całym budynku zespołu szkół wykonać tynki barwione
ATLAS wg. uzgodnionej kolorystyki
Po wykonaniu ocieplenia elewacji należy zamontować nowe obróbki blacharskie:
o Obróbka blacharska dachowa – blacha powlekana w kolorze brązowym
o Rynny i rury spustowe stalowe w kolorze brązowym
• Elementy stalowe po uprzednim oczyszczeniu z rdzy należy pomalować farbą
chlorokauczukową w kolorze brązowym.
Aby uniknąć powstawania widocznych cieni należy zwrócić uwagę na zakup towaru z jednakową
datą produkcji.
Alternatywnie proponuje się jeden z niżej wymienionych systemów:
BAUMIT, STO, DRYVIT, CERESIT, TERRANOVA, BOLIX, itp.
6.2. DOCIEPLENIE STROPU POD NIEOGRZEWANYM PODDASZEM ORAZ
STROPU NAD MIESZKANIEM PODDASZA.
•
•
Dokładne oczyszczenie powierzchni stropu z kurzu i innych zanieczyszczeń;
Ułożenie luzem płyt wełny mineralnej na stropie;
6.3. DOCIEPLENIE STROPODACHU WIATROŁAPU
Powierzchnia podłoża powinna tworzyć równą płaszczyznę.
• Demontaż lub wyrównanie istniejących warstwy papy.
• Przed mocowaniem płyt do podłoża należy podłoże zamieść i oczyścić
• Zagruntowanie odpowiednią masą asfaltową np. asfaltową emulsją anionową w celu
odtłyszczenia podłoża z pyłu i kurzu dla zwiękrzenia przyczepności.
• Mocowanie płyt do podłoża dokonuje się za pomocą klejów objętych normami lub
Aprobatami Technicznymi. W strefie przykrawędziowej płyty powinny być
dodatkowo mocowane mechanicznie lub poprzez zastosowanie większej ilości kleju. Normy
zużycia kleju i sposób użycia podaje jego producent.
• Wykonać wierzchnią warstwę hydroizolacyjną z papy termozgrzewalnej na osnowie
z tkanin polietsrowych na bazie asfaltów modyfikowanych SBS lub APP
6.4 MONTAŻ IZOLACJI STROPU SALI DIMNASTYCZNEJ GRANULATEM
WEŁNY MINERALNEJ.
W pierwszym etapie należy usunąć starą izolację oraz śmieci pozostawionych przez ekipę
budowlaną podczas wznoszenia budynku. Na tak przygotowanym stropie można przystąpić do
właściwych prac izolacyjnych, używając specjalistycznego sprzętu. W tym celu należy
doprowadzić do otworu technologicznego rurę przesyłową wciągając ją na dach budynku.
Transport granulatu do izolowanej przegrody odbywa się tym przewodem rurowym łączącym
agregat rozdrabniająco-podający stojący przed budynkiem. W celu dokładnego rozprowadzenia
granulatu konieczne jest, aby odpowiednio przeszkolony pracownik wszedł przygotowanym
włazem w przestrzeń stropodachu i wykonał ocieplenie. Roboczą kontrolę grubości ocieplenia
można wykonać zwykłą "metrówką". Przed zamknięciem włazu należy dokładnie zasypać
dotychczasowy szlak komunikacyjny. Kończąc dobrze wykonane ocieplenie zakładamy pokrywę
włazu, jednocześnie zabezpieczając otwór technologiczny.
7. MATERIAŁY
ŚCIANY
Płyty styropianowe – typu FS 15 w płytach gr. 12 i 2 cm o wymiarach 50 x 100 cm,
samogasnący, sezonowany co najmniej 2 miesiące. Gęstość 16 - 20 kg/m3, struktura zwarta
bez luźnych granulek, krawędzie proste;
Masa klejąca - Zaprawę klejową ATLAS STOPTER K-20 stosuje się do przyklejania płyt
styropianowych na typowych podłożach mineralnych oraz do wykonywania warstwy
zbrojonej w systemie dociepleń ATLAS STOPTER. Zaprawa STOPTER K-20 użyta wraz
z siatką zbrojącą stanowi doskonały system mineralnej renowacji starych tynków. ATLAS
STOPTER K-20 jest suchą, mineralną zaprawą cementową, mrozo- i wodoodporną, o
dużej elastyczności, paroprzepuszczalności i przyczepności. Zwiększona przyczepność i
elastyczność oraz specjalnie dobrane kruszywo (redukujące do minimum skurcze
materiału) stanowi o jej szczególnej przydatności w systemie dociepleń budynków. Można
ją stosować wewnątrz i na zewnątrz budynku. ATLAS STOPTER K-20 jest produktem
wydajnym, bardzo wygodnym i łatwym w użyciu. Cechuje ją bardzo dobra urabialność i
łatwość formowania
Siatka - Odporna na działanie środków alkalicznych siatka zbrojeniowa, przeznaczona do
zbrojenia dużych powierzchni w ramach systemu ociepleń, do zatapiania w zaprawie
klejowo-szpachlowej. Wielkość oczek siatki: ok. 3,5 x 4 mm. Zużycie: 1,1 mb/m (zakład
10 cm), przy rozwijaniu nie powinna wykazywać poprzecznego sfalowania;
Dyble – Ø 8 lub Ø 10 grzybkowe z trzpieniem plastikowym. Zastosować łączniki z grupy
łączników przeznaczonych do styropianu, nie do wełny mineralnej;
Podkład gruntujący – Gotowa emulsja gruntująca ATLAS UNI-GRUNT służy do
gruntowania wszystkich porowatych i chłonnych podłoży betonowych, płyt cementowych i
gazobetonu, płyt gipsowych, gipsowo-kartonowych, tynków gipsowych, cementowych i
cementowo-wapiennych itp. Emulsja ATLAS UNI-GRUNT, dzięki dużej zdolności
penetracji, wnika silnie w głąb nawet bardzo starych i suchych podłoży, powodując ich
wzmocnienie. Poprawia przyczepność kleju do glazury i terakoty. Stosowana jako grunt
pod posadzki samopoziomujące zapobiega tworzeniu się pęcherzy i zbyt szybkiemu
oddawaniu wody do podłoża. Przy układaniu płytek ceramicznych na płytach
paździerzowych i drewnopochodnych impregnowanych powierzchnię płyty należy
zagruntować emulsją UNI-GRUNT. Emulsja może stanowić także powłokę ochronną dla
wylewek, ułatwia wówczas konserwację i zapobiega osadzaniu się kurzu. Emulsja
gruntująca ATLAS UNI-GRUNT nie zmydla się, przepuszcza parę wodną, nadaje się do
stosowania na suchym podłożu. Emulsja zwiększa przyczepność do powierzchni, jej
elastyczność i odporność na zarysowania, a także reguluje proces chłonności podłoża.
Tynki i jastrychy pod wpływem działania emulsji wysychają równomiernie. Chroni ona
podłoże przed szkodliwym działaniem wilgoci, jej stosowanie ułatwia późniejsze
odrywanie tapet przy renowacji pomieszczeń. Warstwa emulsji po wyschnięciu jest
przezroczysta. Emulsja jest niepalna, można ją stosować w pomieszczeniach bez okien.
Nadaje się na ściany i posadzki, wewnątrz i na zewnątrz budynków. Zagruntowana
powierzchnia jest odporna na temperatury od -20°C do 80°C.
Podkład tynkarski – Podkładowa masa tynkarska ATLAS CERPLAST służy do
przygotowania podłoża przed położeniem szlachetnych tynków mineralnych ATLAS
CERMIT SN, DR lub tynków żywicznych. Jest uniwersalnym środkiem gruntującym na
wszystkie rodzaje podłoży, stanowi też nieodłączny element systemów dociepleń
budynków ATLAS STOPTER i ATLAS ROKER. Masa podkładowa ATLAS CERPLAST
jest uniwersalnym środkiem gruntującym koloru białego pod tynki mineralne i akrylowe.
ATLAS CERPLAST produkowany jest także w trzech kolorach (klinkier,brąz i grafit) pod
tynki mozaikowe ATLAS DEKO M. ATLAS CERPLAST jest produktem wydajnym,
bardzo wygodnym i łatwym w użyciu. Stosowanie masy tynkarskiej ATLAS CERPLAST
zapobiega przedostawaniu się do tynku zewnętrznego zanieczyszczeń z zapraw klejowych
podkładowych. ATLAS CERPLAST chroni podłoże, zwiększa przyczepność oraz
redukuje powstawanie plam na powierzchni tynku szlachetnego, tworzących się w wyniku
niewłaściwego przygotowania podłoża lub jego właściwości
Masa tynkarska - ATLAS CERMIT N i R to cienkowarstwowe, dekoracyjne tynki
strukturalne, przeznaczone do ręcznego wykonywania tynków zewnętrznych i
wewnętrznych. Można je stosować na wszystkich równych podłożach mineralnych, takich
jak: beton, gips, tynki, płyty gipsowo-kartonowe oraz na warstwach zbrojonych w systemie
dociepleń ATLAS STOPTER.
ATLAS CERMIT N i R to gotowe do użycia tynki w konsystencji pasty, na bazie wodnej
dyspersji żywic syntetycznych. ATLAS CERMIT N i R są produktami wydajnymi, bardzo
wygodnymi i łatwymi w użyciu. Tynki akrylowe dają powłokę przepuszczalną dla pary
wodnej, hydrofobową. Charakteryzują się dużą odpornością na różnego rodzaju
uszkodzenia, czynniki atmosferyczne, mycie i szorowanie itp. Produkowane w kolorze
białym i w 120 kolorach.
Tynk mozaikowy - Tynk mozaikowy ATLAS DEKO M przeznaczony jest do ręcznego
wykonywania powierzchni dekoracyjnych wewnątrz i na zewnątrz budynków, w
szczególności na cokoły, podmurówki, ściany balkonowe itp. Tynk Charakteryzuje się
wysoką trwałością, odpornością na zmywanie, czyszczenie i ścieranie. Można go stosować
na wszystkich równych podłożach mineralnych, takich jak: beton, tynki cementowowapienne, cementowe, płyty gipsowo-kartonowe, drewnopochodne oraz na warstwach
zbrojonych w systemach dociepleń budynków. Bogata kolorystyka pozwala na dużą
swobodę przy projektowaniu i wykonywaniu pomieszczeń wystawowych, salonów
samochodowych, biur, klatek schodowych oraz pomieszczeń mieszkalnych i użytkowych.
Tynk mozaikowy ATLAS DEKO M wykonano na bazie żywicy akrylowej z dodatkiem
barwionego kruszywa kwarcowego. ATLAS DEKO M jest produktem wydajnym, bardzo
wygodnym i łatwym w użyciu. Tynk mozaikowy daje powłokę przepuszczalną dla pary
wodnej, hydrofobową, o niskiej koncentracji naprężeń. Wysoka zawartość czystego
polimeru gwarantuje bardzo dużą odporność na różnego rodzaju uszkodzenia, czynniki
atmosferyczne, mycie i szorowanie. Produkowany jest w 60 kompozycjach
kolorystycznych.
Uwaga: Po nałożeniu tynk mozaikowy ATLAS DEKO M ma kolor mleczno-biały.
Właściwy kolor tynk uzyskuje po wyschnięciu. Duża wilgotność powietrza i niska
temperatura może spowodować wydłużenie czasu wiązania tynku i zmianę odcienia
barwy. Przy stałym kontakcie z wodą może się pojawić "zmlecznienie", które znika po
wyschnięciu powierzchni. Należy zapobiegać przenikaniu wilgoci z podłoża.
STROP POD PODDASZEM NIEOGRZEWANYM
Lekkie maty z wełny kamiennej, w wersji bez okładziny.
STROP SALI GIMNASTYCZNEJ
Granulat wełny mineralnej - Przeznaczony do izolacji termicznej i akustycznej poziomych
przestrzeni, np. poddasza nieużytkowe, stropodachy wentylowane. Pakowany w worki
foliowe po około 20 kg.
STROPODACH WIATROŁAPU
Płyty styropianowe - PS-E FS 20 lub PS-E FS 30 laminowane warstwą asfaltowej papy
podkładowej wykonanej na welonie z włókien szklanych
Emulsyjna masa asfaltowa - Do gruntowania można używać takich preparatów, jak np.:
Hydrobitum RM (zużycie 0,4kg/m2),Emaillit BV-extra, Vedasin E-VA firmy VEDAG
(zużycie ok.0,2-0,3 l/m2), preparat firmy Deitermann o nazwie Euro-lan 3K (zużycie
3l/100m2 w rozcieńczeniu 1:10) lub Dysperbit (zużycie 0,4kg/m2 w rozcieńczeniu 1:1).
Klej do mocowania płyt – Klej Stylbit firmy Bitrex Trzebinia lub Vedatex firmy Vedag
Papa wierzchniego krycia
8. PRZYJĘTY ZESTAW KOLORÓW.
Kolorystykę opracowano w oparciu o paletę kolorów ATLAS
Zastosowano następującą paletę kolorów;
Oznaczenie na rysunkach
1
2
3
4
tynk akrylowy w kolorze
tynk mozaikowy
nr koloru wg. katalogu producenta
0023
0177
0353
220
UWAGA:
1. Ze względu na mogące wystąpić różnice pomiędzy kolorem wydruku, a faktycznym
kolorem projektowanej elewacji - kolorem obowiązującym przy realizacji
termomodernizacji jest nr koloru z palety ATLAS, a nie kolor elewacji na rysunkach
dołączonych do projektu, który może posiadać skażenia odwzorowawcze.
2. Do wykonania kolorystyki można zastosować odpowiadające kolory z palety barw innych
firm dostępnych na rynku i posiadających atesty dopuszczające do stosowania w
budownictwie jak: Baumit, Terranova, Bolix i inne.
II ZAŁĄCZNIKI
OŚWIADCZENIE
Niniejszym oświadczam, że projekt „Termomodernizacja budynku Szkoły
Podstawowej w Siedlcu Dużym wraz z kolorystyką elewacji” zlokalizowanego w
Siedlce Duże przy ul. Jana Pawła II 34 został sporządzony zgodnie z
obowiązującymi przepisami i zasadami wiedzy technicznej.
Zamierzenia inwestycyjne:
Termomodernizacja budynku Szkoły Podstawowej w Siedlcu Dużym wraz z kolorystyką
elewacji.
Lokalizacja:
Siedlec Duży, ul. Jana Pawła II 34
Inwestor:
Gmina Koziegłowy
Pl. Moniuszki 14
42-350 Koziegłowy
Projektant:
mgr inż. arch. Witold Dominik
na zlecenie: „MP Projekt „
42-110, Popów, Dąbrówka 13
Czerwiec, 2008 r.
1. Przedmiot i zakres opracowania.
Przedmiotem opracowania jest informacja dotycząca bezpieczeństwa i ochrony zdrowia
dla budynku szkoły
Informacja obejmuje m.in.
- określenie zakresu robót dla obiektów,
- wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie
bezpieczeństwa i zdrowia ludzi,
- wskazanie przewidywanych zagrożeń mogących wystąpić podczas realizacji robót
budowlanych,
- wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do
realizacji robót szczególnie niebezpiecznych,
- wskazanie środków technicznych organizacyjnych, zapobiegających niebezpieczeństwom
wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia
zdrowia.
2. Podstawa opracowania
- część architektoniczna projektu budowlanego pt. „Termomodernizacja budynku Szkoły
Podstawowej w Siedlcu Dużym wraz z kolorystyką elewacji.” opracowana przez mgr inż.
arch. Witolda Dominika na zlecenie: „MP Projekt” 42-110, Popów, Dąbrówka 13
- wizja lokalna w terenie,
- ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. z 2000 r. Nr 106 poz.1126 z
późniejszymi zmianami),
- rozporządzenie Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji
dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony
zdrowia (Dz.U. z 2003 r. Nr120 poz. 1126),
- rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa
i higieny pracy podczas wykonywania robót budowlanych (Dz.U z 2003 r. Nr 47 poz.
401),
- warunki techniczne wykonania i odbioru robót budowlano-montażowych,
- aktualne przepisy i normy związane z tematem.
3. Informacja bioz – opis
3.1.
Zakres robót
Planowana inwestycja polega na przeprowadzeniu prac dociepleniowych istniejącego
budynku Szkoły Podstawowej.
3.2.
Wykaz istniejących obiektów budowlanych
Istniejący budynek szkoły podstawowej został oddany do użytku w roku 1952.
Budynek szkoły wykonany jest w technologii tradycyjnej o złożonej bryle, składającej
się z dwukondygnacyjnej części z salami dydaktycznymi, parterowej sali
gimnastycznej oraz z trójkondygnacyjnej części mieszkalnej „dom nauczyciela” z
poddaszem częściowo użytkowym.
3.3.
Elementy
zagospodarowania
działki/terenu
mogące
stwarzać
zagrożenie
bezpieczeństwa i zdrowia ludzi
W obrębie planowanej inwestycji nie ma elementów stwarzających zagrożenie
bezpieczeństwa i zdrowia ludzi.
3.4.
Przewidywane zagrożenia mogące wystąpić podczas realizacji robót budowlanych
W czasie realizacji inwestycji prowadzonych będzie szereg robót budowlanych:
- roboty dociepleniowe,
- roboty dachowe,
- roboty dekarskie,
- roboty tynkarskie,
Zgodnie z § 6 rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r. w
sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia […] do robót,
których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie
ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi, a w szczególności
przysypania ziemią lub upadku z wysokości zaliczono:
- roboty prowadzone na dachu,
- roboty dociepleniowe ścian prowadzone z rusztowań,
- montaż i demontaż rusztowań.
3.5.
Instruktaż BHP pracowników
Przed przystąpieniem do wykonywania robót, zwłaszcza niebezpiecznych należy
przeprowadzić szkolenie BHP zgodnie z rozporządzeniem Ministra Infrastruktury z
dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania
robót budowlanych (Dz.U z 2003 r. Nr 47 poz. 401),
3.6.
Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z
wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w
ich sąsiedztwie
Środki techniczne i organizacyjne przy prowadzeniu robót ziemnych należy zapewnić
zgodnie z rozdz. 10 rozporządzenia Ministra Infrastruktury z dnia 6 lutrgo 2003 r. w
sprawie bezpieczeństwa i higieny pracy […] (Dz.U z 2003 r. Nr 47 poz. 401).
Drogi pożarowe w istniejącym układzie komunikacyjnym.
4. Uwagi końcowe
Dla zaprojektowanej inwestycji, przed przystąpieniem do jej realizacji, kierownik
budowy winien opracować plan bezpieczeństwa i ochrony zdrowia zgodnie z
rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie
informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i
ochrony zdrowia (Dz.U. z 2003 r. Nr120 poz. 1126).
III CZĘŚĆ RYSUNKOWA
B) CZĘŚĆ KONSTRUKCYJNA
OCENA STANU TECHNICZNEGO
DREWNIANEJ KONSTRUKCJI
NOŚNEJ DACHU I SCHODÓW PRZED
WEJŚCIEM GŁÓWNYM
SZKOŁY PODSTAWOWEJ
W SIEDLCU DUŻYM
Wykonał:
mgr inż. Jędrzej Zdziechowski
NR UPR. SWK/0034/POOK/05
Częstochowa, czerwiec 2008
Spis treści
Wstęp
Zakres opracowania
Podstawa opracowania
Ogólna charakterystyka konstrukcji
Ocena stanu technicznego drewnianej konstrukcji dachu
Ocena stanu technicznego schodów i słupa przed głównym wejściem
do budynku
Wzmocnienie i naprawa konstrukcji nośnej dachu i schodów
3
3
3
3
3
4
4
I CZĘŚĆ OPISOWA
Wstęp
Niniejsze opracowanie zostało wykonane w celu oceny stanu technicznego
drewnianej konstrukcji nośnej dachu i schodów przed wejściem do budynku Szkoły
Podstawowej w Siedlcu Dużym.
Zakres opracowania
Ocena stanu technicznego i nośności drewnianych elementów konstrukcyjnych dachu po
zamontowaniu na nim 5 kolektorów słonecznych oraz schodów przed wejściem do budynku Szkoły
Podstawowej w Siedlcu Dużym.
Podstawa opracowania
1. Osobiste oględziny ocenianej konstrukcji.
2. Obowiązujące obecnie normy i przepisy budowlane.
Ogólna charakterystyka konstrukcji
Oceniana konstrukcja nośna dachu znajduje się w budynku Szkoły Podstawowej
w Siedlcu Dużym.
Budynek szkoły zostanie poddany termorenowacji. Dodatkowo na dachu
zainstalowane zostanie 5 kolektorów słonecznych.
W związku z projektowanymi pracami renowacyjnymi zaistniała potrzeba oceny
stanu technicznego drewnianej konstrukcji dachu oraz schodów przed wejściem do
budynku szkoły.
Wysokość dachu wynosi ok. 5,05m od poziomu stropu, rozpiętość całkowita ok.
8,80m. Dach przekryty jest jedynie blachą stalową. Drewniana konstrukcja dachu składa
się z więźby dachowej w postaci krokwi o wymiarach poprzecznych 10 x 10cm
rozmieszczonych co 85 cm. Krokwie te opierają się mniej więcej w połowie swojej
rozpiętości na płatwi o wymiarach poprzecznych 12 x 12cm i przy ścianie na płatwi o
wymiarach poprzecznych 12 x 12cm.
Co około 3,5 metra górna płatew oparta jest na słupku drewnianym o wymiarach
poprzecznych 13 x 13cm z mieczami (9 x13cm).
Słupki te oparte są be poprzecznych belkach podwalinowych 14 x 16cm.
Wszystkie wymiary zostały zmierzone w naturze i uśrednione i dlatego też nie pokrywają
się z wymiarami handlowymi tarcicy drewnianej.
Elementy drewniane dachu nie wykazują większych uszkodzeń ani odkształceń.
Ocena stanu technicznego drewnianej
konstrukcji dachu
W trakcie analizy obliczeniowej założono klasę drewna konstrukcyjnego C18
(najniższą z możliwych do stosowania w konstrukcjach drewnianych w budownictwie).
Przyjęto, że dach będzie pokryty blachodachówką ułożoną na „łaceniu”. Nie założono
ocieplenia dachu. Dodatkowo uwzględniono obciążenie stałe od 5 kolektorów
słonecznych o wymiarze 1,05m x 2,10m każdy i wadze ok. 40kg. W obciążeniach
uwzględniono również obciążenie śniegiem i wiatrem stosownie do stref, w których
znajduje się miejscowość.
Po obliczeniach otrzymano, że nośność krokwi wykorzystana będzie w około 80%.
Również dopuszczalne ugięcia krokwi nie zostaną przekroczone.
W trakcie oględzin nie zauważono żadnych pęknięć ani odkształceń elementów
konstrukcyjnych.
Zauważono, że niektóre elementy drewniane mają ślady zawilgocenia i korozji
biologicznej.
Stan techniczny drewnianej konstrukcji dachu jako całości można ocenić jako
dobry jednak niektóre z elementów, które mają oznaki dużego zawilgocenia należy
wymienić na nowe.
Ocena stanu technicznego schodów i
słupa przed głównym wejściem do
budynku
Oceniane schody zostały wylane na gruncie. W wielu miejscach widać pęknięcia i
rysy dochodzące do kilkunasty milimetrów. Z uwagi na fakt, że są to główne schody
wejściowe do szkoły podstawowej i korzysta z nich prawie codziennie bardzo wiele dzieci
należy jak najszybciej schody te poddać naprawie lub wymianie.
W podobnym stanie technicznym znajduje się słup podtrzymujący daszek przed
wejściem głównym. Jest on spękany w wielu miejscach. Pęknięcia są szerokie i bardzo
głębokie. Widać je na całej wysokości słupa.
Z uwagi na fakt, że grozi to w każdej chwili niebezpieczeństwem oderwania się
dużego kawałka słupa i upadku na dzieci należy jak najszybciej słup ten naprawić lub
wymienić na nowy.
Schody i słup przed wejściem głównym do szkoły są w złym stanie technicznym i
niosą realne zagrożenie dla użytkowników.
Wzmocnienie i naprawa
nośnej dachu i schodów
konstrukcji
Dociążenie dachu dodatkowym ciężarem pięciu kolektorów słonecznych nie
spowoduje przekroczenia stanów granicznych nośności i użytkowalności konstrukcji.
W celu zapewnienia pracy wszystkich krokwi wspólnie a nie pojedynczo (czyli w
celu stworzenia „tarczownicy”) należy od dołu krokwi przybić skośnie (z góry na dół)
deskę w polu, na którym zamocowane zostaną kolektory.
Dodatkowo z uwagi na fakt, że niektóre elementy drewniane posiadają ślady
korozji biologicznej i zawilgocenia należy takie elementy wymienić na nowe. Dodatkowo
wszystkie drewniane elementy konstrukcji nośnej dach należy u zabezpieczyć
impregnatem wodoodpornym i ognioodpornym.
Schody i słup przed wejściem głównym do szkoły wymagają szybkiego remontu.
W związku z faktem, że są elementy znajdujące się przed głównym wejściem do szkoły
należy wylać nowe schody a słup odnowić tak by wymienić starą warstwę otulinową.
Schody zaprojektowano jako płytę grubości 16cm z betonu B20 zbrojoną
podłużnie prętami #12 co 20cm dołem i górą ze stali A-IIIN, poprzecznie prętami ∅8 co
30 cm dołem i górą ze stali A0. Płytę tą należy posadowić w gruncie na głębokości
minimum 1,0m poniżej poziomu terenu. Płytę żelbetową zaizolować podwójną warstwą
lepiku. Jako wypełnienie wykonać podmurowanie z bloczków betonowych
posadowionych na gruncie. Nie wolno dopuścić aby płyta schodów znajdowała się w
powietrzu.
W celu naprawy słupa przed wejściem głównym do szkoły należy skuć warstwę
zewnętrzną. Po tym zabiegu należy zbadać czy pęknięcia, które obecnie widać na
zewnętrznej warstwie nie są zbyt głębokie. Jeżeli pęknięcia okażą się zbyt duże aby
można było je naprawić należy słup wymienić na nowy.
Wykonał
