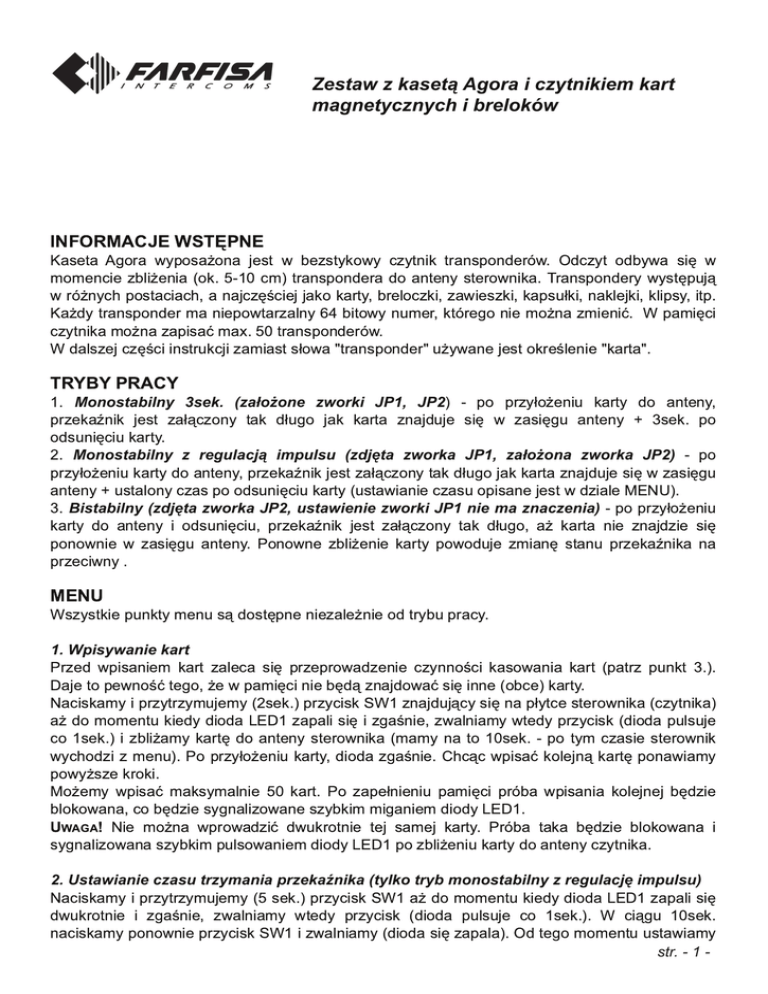

Zestaw z kasetą Agora i czytnikiem kart
magnetycznych i breloków
INFORMACJE WSTĘPNE
Kaseta Agora wyposażona jest w bezstykowy czytnik transponderów. Odczyt odbywa się w
momencie zbliżenia (ok. 5-1 0 cm) transpondera do anteny sterownika. Transpondery występują
w różnych postaciach, a najczęściej jako karty, breloczki, zawieszki, kapsułki, naklejki, klipsy, itp.
Każdy transponder ma niepowtarzalny 64 bitowy numer, którego nie można zmienić. W pamięci
czytnika można zapisać max. 50 transponderów.
W dalszej części instrukcji zamiast słowa "transponder" używane jest określenie "karta".
TRYBY PRACY
1 . Monostabilny 3sek. (założone zworki JP1, JP2) - po przyłożeniu karty do anteny,
przekaźnik jest załączony tak długo jak karta znajduje się w zasięgu anteny + 3sek. po
odsunięciu karty.
2. Monostabilny z regulacją impulsu (zdjęta zworka JP1, założona zworka JP2) - po
przyłożeniu karty do anteny, przekaźnik jest załączony tak długo jak karta znajduje się w zasięgu
anteny + ustalony czas po odsunięciu karty (ustawianie czasu opisane jest w dziale MENU).
3. Bistabilny (zdjęta zworka JP2, ustawienie zworki JP1 nie ma znaczenia) - po przyłożeniu
karty do anteny i odsunięciu, przekaźnik jest załączony tak długo, aż karta nie znajdzie się
ponownie w zasięgu anteny. Ponowne zbliżenie karty powoduje zmianę stanu przekaźnika na
przeciwny .
MENU
Wszystkie punkty menu są dostępne niezależnie od trybu pracy.
1. Wpisywanie kart
Przed wpisaniem kart zaleca się przeprowadzenie czynności kasowania kart (patrz punkt 3.).
Daje to pewność tego, że w pamięci nie będą znajdować się inne (obce) karty.
Naciskamy i przytrzymujemy (2sek.) przycisk SW1 znajdujący się na płytce sterownika (czytnika)
aż do momentu kiedy dioda LED1 zapali się i zgaśnie, zwalniamy wtedy przycisk (dioda pulsuje
co 1 sek.) i zbliżamy kartę do anteny sterownika (mamy na to 1 0sek. - po tym czasie sterownik
wychodzi z menu). Po przyłożeniu karty, dioda zgaśnie. Chcąc wpisać kolejną kartę ponawiamy
powyższe kroki.
Możemy wpisać maksymalnie 50 kart. Po zapełnieniu pamięci próba wpisania kolejnej będzie
blokowana, co będzie sygnalizowane szybkim miganiem diody LED1 .
U WAGA! Nie można wprowadzić dwukrotnie tej samej karty. Próba taka będzie blokowana i
sygnalizowana szybkim pulsowaniem diody LED1 po zbliżeniu karty do anteny czytnika.
2. Ustawianie czasu trzymania przekaźnika (tylko tryb monostabilny z regulację impulsu)
Naciskamy i przytrzymujemy (5 sek.) przycisk SW1 aż do momentu kiedy dioda LED1 zapali się
dwukrotnie i zgaśnie, zwalniamy wtedy przycisk (dioda pulsuje co 1 sek.). W ciągu 1 0sek.
naciskamy ponownie przycisk SW1 i zwalniamy (dioda się zapala). Od tego momentu ustawiamy
str. ­ 1 ­
czas pracy przekaźnika (od 1 sek. do 1 0min.). Ponowne naciśnięcie SW1 spowoduje
zakończenie ustawiania i zapis nowego czasu trzymania przekaźnika. W przypadku braku
ponownego naciśnięcia SW1 zostanie zapisany max. czas trzymania przekaźnika, czyli 1 0min.
3. Kasowanie kart
Naciskamy i przytrzymujemy (8 sek.) przycisk SW1 znajdujący się na płytce sterownika
(czytnika) aż do momentu kiedy dioda LED1 zapali się trzykrotnie i zgaśnie, zwalniamy wtedy
przycisk (dioda pulsuje co 1 sek.). Ponowne naciśnięcie SW1 spowoduje usunięcie wszystkich
wpisanych kart (po naciśnięciu dioda zapali się na kilka sekund i zgaśnie). Kasować karty można
będęc w dowolnym trybie pracy. W przypadku braku ponownego naciśnięcia SW1 przez 1 0sek.,
czytnik wychodzi z menu (nie kasuje wpisanych kart).
DANE TECHNICZNE CZYTNIKA
- wymiary 49mm x 49mm x 1 8mm;
- napięcie zasilania - 1 2V=/~ (-1 0%+20%) (1 0,8V -1 4,5V);
- pobór prądu - 40 mA (1 00 mA przy załączonym przekaźniku);
- pobór mocy - max. 2V A;
- obciążalność przekaźnika - 1 5A;
- zasięg czytania transponderów (kart) - min.40mm / max.1 00mm;
- częstotliwość pracy 1 25 kHz;
- temp. pracy od -40°C do +85°C;
- kodowanie - 64 bity;
- typ transponderów (kart) - UNIQUE;
- pojemność pamięci sterownika - 50 transponderów (kart).
OPCJE DODATKOWE
Karty FP11 /1 0
Breloki FP1 2/1 0
str. ­ 2 ­
Przykładowy schemat podłączenia kasety Agora z czytnikiem i unifonem dla 1 lokatora
