OPERAT WODNOPRAWNY odprowadzenie wód deszczowych do

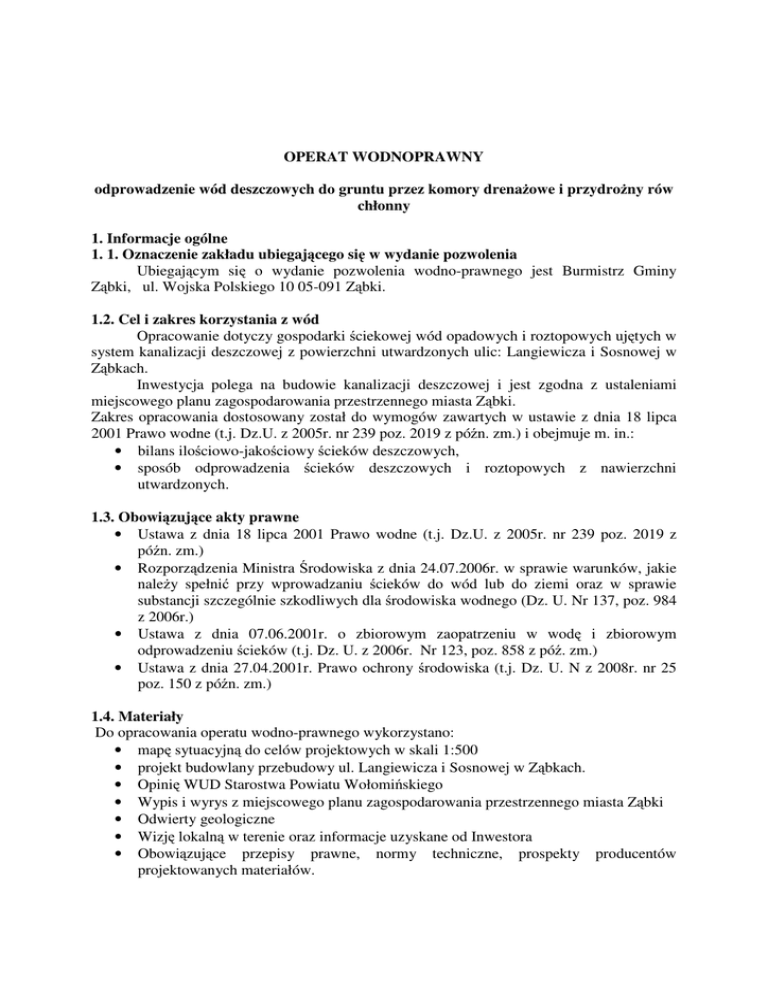

OPERAT WODNOPRAWNY
odprowadzenie wód deszczowych do gruntu przez komory drenażowe i przydrożny rów
chłonny
1. Informacje ogólne
1. 1. Oznaczenie zakładu ubiegającego się w wydanie pozwolenia
Ubiegającym się o wydanie pozwolenia wodno-prawnego jest Burmistrz Gminy
Ząbki, ul. Wojska Polskiego 10 05-091 Ząbki.
1.2. Cel i zakres korzystania z wód
Opracowanie dotyczy gospodarki ściekowej wód opadowych i roztopowych ujętych w
system kanalizacji deszczowej z powierzchni utwardzonych ulic: Langiewicza i Sosnowej w
Ząbkach.
Inwestycja polega na budowie kanalizacji deszczowej i jest zgodna z ustaleniami
miejscowego planu zagospodarowania przestrzennego miasta Ząbki.
Zakres opracowania dostosowany został do wymogów zawartych w ustawie z dnia 18 lipca
2001 Prawo wodne (t.j. Dz.U. z 2005r. nr 239 poz. 2019 z późn. zm.) i obejmuje m. in.:
• bilans ilościowo-jakościowy ścieków deszczowych,
• sposób odprowadzenia ścieków deszczowych i roztopowych z nawierzchni
utwardzonych.
1.3. Obowiązujące akty prawne
• Ustawa z dnia 18 lipca 2001 Prawo wodne (t.j. Dz.U. z 2005r. nr 239 poz. 2019 z
późn. zm.)
• Rozporządzenia Ministra Środowiska z dnia 24.07.2006r. w sprawie warunków, jakie
należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi oraz w sprawie
substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U. Nr 137, poz. 984
z 2006r.)
• Ustawa z dnia 07.06.2001r. o zbiorowym zaopatrzeniu w wodę i zbiorowym
odprowadzeniu ścieków (t.j. Dz. U. z 2006r. Nr 123, poz. 858 z póź. zm.)
• Ustawa z dnia 27.04.2001r. Prawo ochrony środowiska (t.j. Dz. U. N z 2008r. nr 25
poz. 150 z późn. zm.)
1.4. Materiały
Do opracowania operatu wodno-prawnego wykorzystano:
• mapę sytuacyjną do celów projektowych w skali 1:500
• projekt budowlany przebudowy ul. Langiewicza i Sosnowej w Ząbkach.
• Opinię WUD Starostwa Powiatu Wołomińskiego
• Wypis i wyrys z miejscowego planu zagospodarowania przestrzennego miasta Ząbki
• Odwierty geologiczne
• Wizję lokalną w terenie oraz informacje uzyskane od Inwestora
• Obowiązujące przepisy prawne, normy techniczne, prospekty producentów
projektowanych materiałów.
2. Lokalizacja inwestycji oraz stan prawny
Planowana inwestycja związana jest z budową nowej jezdni, chodników, ścieżki rowerowej
z odwodnieniem. Na danym terenie projektowana jest kanalizacja deszczowa w ramach
przebudowy korpusu jezdni. Właścicielem terenów pod budowę jest Gmina Ząbki:
Dz. nr ew. 36/2, 140 z obrębu 03-05, Dz. nr ew. 1, 8 z obrębu 03-06, Dz. nr ew. 91, 65 z
obrębu 03-07. Dz. nr ew. 113/27, 116, 57 obręb 03-14, Dz. nr ew. 3, 5, 6, 7 obręb 03-16
i Urząd Marszałkowski Województwa Mazowieckiego:
Dz. nr ew. 90 z obrębu 03-07, Dz. nr ew. 50/2 z obrębu 03-06, Dz. nr ew. 1 z obrębu
03-14. Dz. nr ew. 1 z obrębu 03-16.
Ulica Sosnowa na skrzyżowaniach z ulicami Skorupki i Sikorskiego odwadniana
będzie za pomocą wpustów deszczowych do zbiornika odparowującego, wody deszczowe z
pozostałego odcina drogi odprowadzone zostaną do przydrożnego rowu chłonnego.
Wody deszczowe z ulicy Langiewicza, między ulicami Wyzwolenia i Lipową,
odprowadzone zostaną do komór drenażowych. Od ul. Lipowej w kierunku Sosnowej wody
deszczowe ujęte w system kanalizacji deszczowej odprowadzone zostaną do zbiornika
odparowującego w ul. Sosnowej.
3. Gospodarka ściekowa
3.1. Bilans ilości ścieków deszczowych odprowadzanych do odbiornika
Powierzchnie odwadniane projektowanymi systemami kanalizacji deszczowej są następujące:
ul. Langiewicza
- jezdnia
F1=2983m2
- ścieżka rowerowa
F2=881m2
- chodniki i zjazdy
F3=1663m2
- ciągi pieszo-rowerowe
F4=109m2
a) wody deszczowe odprowadzane do zbiornika odparowującego z powierzchni 3387m2
b) wody deszczowe odprowadzane do komór drenażowych z powierzchni 2249m2
ul. Sosnowa
- jezdnia
F1=4458m2
- chodniki i zjazdy
F3=1217m2
F4=1186m2
- ciągi pieszo-rowerowe
a) wody deszczowe odprowadzane do zbiornika odparowującego z powierzchni 2280m2 (ze
skrzyżowania z ulicami Skorupki i Sikorskiego)
b) wody deszczowe odprowadzane do przydrożnego rowu chłonnego z powierzchni 4581m2
Obliczeniowe ilości ścieków
Ilości ścieków (wód opadowych i roztopowych) odprowadzanych z w/w powierzchni
obliczono wg następującego wzoru :
- natężenie jednostkowego odpływu:
Q = F x q x φ [l/s]
gdzie :
φ – współczynnik spływu powierzchniowego,
q – natężenie deszczu miarodajnego [l/s,ha],
F – powierzchnia zlewni [ha],
przyjęto :
powierzchnia zlewni w ha jak wyżej,
natężenie deszczu miarodajnego o czasie trwania 15 min. i prawdopodobieństwie
występowania p = 20%, q = 130 l/s*ha
współczynniki spływu φ dla utwardzonych powierzchni dróg i chodników φ = 0.8
a) Obliczeniowe ilości ścieków opadowych i roztopowych odprowadzanych z powierzchni
utwardzonych do komór drenażowych ul. Langiewicza dla deszczu miarodajnego wyniesie:
QCdr = 0,22 ha x 130 l/s*ha x 0,8 = 22,88 l/s
Odpływ naturalny dla zlewni wyniesie:
QCNzl = 0,22ha x 130 l/s*ha x 0,2 = 5,72/s
Ilość wody odprowadzona do komór drenażowych w czasie opadu deszczu miarodajnego
o natężeniu 130 l/s*ha trwającego 15 min wynosi:
VR= 22,88 × 15min × 60s = 20,59m³
b) Obliczeniowe ilości ścieków opadowych i roztopowych odprowadzanych z powierzchni
utwardzonych do rowu przydrożnego chłonnego ul. Sosnowej dla deszczu miarodajnego
wyniesie:
QCdr = 0,46 ha x 130 l/s*ha x 0,8 = 47,84 l/s
Odpływ naturalny dla zlewni wyniesie:
QCNzl = 0,46a x 130 l/s*ha x 0,2 = 11,96/s
Ilość wody odprowadzona do rowu chłonnego w czasie opadu deszczu miarodajnego
o natężeniu 130 l/s*ha trwającego 15 min wynosi:
VR= 47,84× 15min × 60s = 43,06m³
c) Obliczeniowe ilości ścieków opadowych i roztopowych odprowadzanych z powierzchni
utwardzonych, projektowanymi ciągami kanałów deszczowych do zbiornika odparowującego
w ul. Sosnowej dla deszczu miarodajnego wyniesie:
QCdr = (0,23+0,34)ha x 130 l/s*ha x 0,8 = 59,28 l/s
Odpływ naturalny dla zlewni wyniesie:
QCNzl = 0,57ha x 130 l/s*ha x 0,2 = 14,82/s
Ilość wody niezbędnej do zretencjonowania w czasie opadu deszczu miarodajnego
o natężeniu 130 l/s*ha trwającego 15 min wynosi:
VR= (59,28-14,82) × 15min × 60s = 40,01m³
Pojemność całkowita eksploatacyjna kanałów deszczowych w ul. Langiewicza wynosi:
Kanał - Dn 600mm przy założonym napełnieniu 80%:
V=0,785*0,62*0,8*228,5m=51,7m3
Pojemność całkowita eksploatacyjna kanałów deszczowych w ul. Sosnowej wynosi:
Pojemność kanału 600mm przy założonym napełnieniu 80%:
V=0,785*0,62*0,8*337,5=76,3m3
Całkowita pojemność retencyjna kanałów wynosi: 128,0m3
Pojemność całkowita eksploatacyjna komór SC-740 w ul. Langiewicza wynosi:
V=2,1*13=27,3m3
Zaprojektowane układy kanałów będą działały prawidłowo i będą w stanie retencjonować
wody w czasie opadu deszczu miarodajnego o natężeniu 130 l/s*ha trwającego 15 min.
3.2. Projektowana kanalizacja
Budowa odwodnienia ulicy Langiewicza i Sosnowej w Ząbkach będzie polegała na
budowie kanałów i kanalizacji deszczowo- drenażowej, komór drenażowych, pompowni wód
deszczowych, osadników z komorą olejową oraz odbiorników wód -zbiornika
odparowującego i rowu chłonnego.
Projektuje się następujące elementy uzbrojenia kanalizacji:
a) ulica Langiewicza
• kanał deszczowy główny o średnicy 600mm z żywic poliestrowych wzmacnianych
włóknem szklanym (GRP), długość całkowita – 228,5m
• drenaż obustronny Ø 160PEHD o długości 2x228,5m
• komory drenażowe SC-740 – 13 modułów
• wpusty deszczowe betonowe Ø 500mm z osadnikiem – szt. 14
• przykanaliki Ø 200 mm do wpustów deszczowych, długość całkowita – 73,8m
• przykanaliki Ø 315mm do komór drenażowych, długość całkowita – 3,0m
• studnie zintegrowane z żywic poliestrowych o średnicy Dn 1400mm na kanale
deszczowym fi 600mm – szt.7
• studnie inspekcyjne betonowe o średnicy Dn 1200mm – szt.3
• studnie osadnikowe betonowe o średnicy Dn 1200mm – szt.3
b) ulica Sosnowa
• kanał deszczowy o średnicy 600mm z żywic poliestrowych wzmacnianych włóknem
szklanym (GRP), długość całkowita – 337,5m
• kanał deszczowy (w ul. Sikorskiego) o średnicy 400mm PVC-S, długość całkowita –
2,3m (od studni rozprężnej do zbiornika odparowującego), 7,0m (połączenie
zbiorników odparowujących)
• kanał deszczowy (w ul. Sikorskiego) o średnicy 250mm PVC-S, długość całkowita –
41,5m
• drenaż obustronny Ø 160PEHD o długości 2x337,5m
• wpusty deszczowe betonowe Ø 500mm z osadnikiem – szt. 6
• przykanaliki Ø 200 mm do wpustów deszczowych, długość całkowita – 39,4m
• studnie zintegrowane z żywic poliestrowych o średnicy Dn 1400mm na kanale
deszczowym fi 600mm – szt.6
• osadnik piasku z komorą olejową OS 2000/5 w ul. Sosnowej
• osadnik piasku z komorą olejową OS 1500/2 w ul. Sikorskiego
• pompownia wód deszczowych P1 z przewodem tłocznym PEHD 355mm i długości
całkowitej 3,5m
• studnia rozprężna Dn 1200mm– szt.1
• studnia betonowa Dn 1200mm-szt.1
• zbiornik odparowujący o pojemności czynnej 220m3
Kanały deszczowe
Kanały główne o średnicach 600mm zaprojektowano z rur z żywic poliestrowych
(GRP) wzmacnianych ciągłym i ciętym włóknem szklanym o klasie sztywności obwodowej
SN10.0. Przykanaliki do wpustów ulicznych o średnicy 200x5,9mm wykonać z rur i kształtek
PVC klasy S (rury ciężkie) z litą ścianką (zgodne z normą PN-EN 1401:1999), kielichowe o
połączeniach uszczelnianych za pomocą fabrycznie zamontowanych uszczelek. Obustronne
drenaże prowadzone wzdłuż kanałów głównych wykonać z rur kielichowych PEHD klasy S
DN 160mm.
Kanał w ul. Sikorskiego zaprojektowano z rur PVC klasy S (rury ciężkie) z litą
ścianką (zgodne z normą PN-EN 1401:1999), kielichowe o połączeniach uszczelnianych za
pomocą fabrycznie zamontowanych uszczelek o średnicy 250x7,3mm.
Przyłącza do wpustów wykonać z rur i kształtek PVC-S o średnicy 200x5,9mm.
Studnie zintegrowane
Zmiany kierunku prowadzenia kanałów, połączenia przykanalików od wpustów
deszczowych wykonać w studniach zintegrowanych.
Projektuje się studnie wykonane z żywic poliestrowych wzmacnianych włóknem szklanym o
średnicy Dn 1400mm przykryte płytą żelbetową, nastudzienną z włazem żeliwnym klasy
D400 wg PN-EN 124 o średnicy otworu włazowego 600mm. Studzienki wyposażyć w stopnie
złazowe U – 160 i wykonać zgodnie z PN-B-10729:1999. Kinety studni wykonane będą
fabrycznie przez producenta studni zgodnie ze spadkiem i kierunkiem przepływu. Po
posadowieniu kinety obetonować zgodnie z wytycznymi producenta. Studnie posadowić w
taki sposób, aby poziom górnej powierzchni włazu zrównany był z nawierzchnią utwardzoną.
W terenach zielonych i gruntowych powinien wystawać około 5cm ponad teren.
Komory drenażowe
Zaprojektowano komory drenażowe wykonane z elementów systemu typu SC-740
(dostawca EKOBUDEX Sp. z o.o. ul. Kościerska 7, 80-328 Gdańsk).
Montaż komór
Prace należy rozpocząć od wykonania wykopu i przygotowania miejsca dla łożyska
komorowego. Następnie wykładamy wykop geowłókniną, a na dnie umieszczamy warstwę
obsypki z przemytego tłucznia (uziarnienie 20÷50 mm), którą zagęszczamy do min. 95%
gęstości standardowej Proctora. Przystępujemy do układania ciągów komór drenażowych.
Pierwsza układana komora powinna posiadać pokrywę zamontowaną w przedniej części.
Dwie sąsiednie komory powinny być połączone na zakładkę. Na końcu ostatniej komory
ciągu należy założyć pokrywę. W podobny sposób należy łączyć kolejne ciągi komór.
Zgodnie z projektem należy zamontować osadnik wstępny oraz studnięrewizyjną, przewody
dopływowe wraz z rurą dystrybucyjną, którą doprowadzimy wodę do systemu. Przykrycie
systemu wykonujemy za pomocą obsypki z tłucznia (uziarnienie 20÷50 mm), następnie
układamy materiał filtracyjny w celu zabezpieczenia systemu przed zanieczyszczeniem, a nad
nim wykonujemy zasypkę o grubości kilkunastu centymetrów (wg. projektu). Po wykonaniu
tych czynności możemy rozpocząć układanie nawierzchni.
Lokalizacja komór – pas drogowym ul. Langiewicza – dz.geod. nr 36/2 obr. 03-05.
Studnie osadnikowe
Projektuje się studnie osadnikowe o średnicy Dn 1200mm. Studnie należy wykonać w
dolnej części z monolitycznych elementów betonowych, wyżej z kręgów betonowych
łączonych na uszczelki gumowe np. systemu TORNADO 1 prod. firmy Sienkiewicz.
Wszystkie studnie wykonać zgodnie z PN-92/B-10729. Włazy na studniach przyjęto typu
ciężkiego klasy D o obciążeniu 400Kn WG pn-93/h-74124. Wewnątrz studni osadzić stopnie
żeliwne złazowe wg PN-64/H-74086.
Studnie inspekcyjne betonowe
Projektuje się studnie inspekcyjne o średnicy Dn 1200mm. Studnie należy wykonać w
dolnej części z monolitycznych elementów betonowych, wyżej z kręgów betonowych
łączonych na uszczelki gumowe np. systemu TORNADO 1 prod. firmy Sienkiewicz.
Wszystkie studnie wykonać zgodnie z PN-92/B-10729. Włazy na studniach przyjęto typu
ciężkiego klasy D o obciążeniu 400Kn WG pn-93/h-74124. Wewnątrz studni osadzić stopnie
żeliwne złazowe wg PN-64/H-74086.
Wpusty deszczowe
Odwodnienie dróg projektuje się za pomocą studzienek deszczowych z kręgów
betonowych o średnicy 0,5m z osadnikiem o wysokości 0,95m, z pierścieniem odciążającym i
wpustem deszczowym klasy D400 typ SELECTA 500 kołnierzowym, uchylnym z
zatrzaskiem. Korpus wpustu z żeliwa szarego GG20, krata z żeliwa sferoidalnego GGG50,
sworznie stalowe.
Pompownia wód deszczowych
P1/ In
Ilość
[kW]
Nr
pomp [A]
TYP pompy
Korpus Beton
Orurowani Rurociąg
Właz
C35/45
e wewnątrz tłoczny
Wysokoś
PEHD
Średnica
Lekki
DN
ć
DN *
TYP E-U PD3/3000- 6,95/R-200/ AFP 1546 M M90/4
PD1
2
10,83
ABS
19,37 AFP 1546 M90/4
3000
6,95
Alumin
200
355
Korpus pompowni stanowi szczelny prefabrykowany zbiornik betonowy o przekroju
kołowym. Zbiornik wykonany jest z prefabrykowanych elementów betonowych
i żelbetowych z betonu wibroprasowanego C 35/45, wodoszczelnego W8, mrozoodpornego,
zgodnie z normą DIN 4034, spełnia wymagania normy PN-92/B-10729.
Zbiornik montowany jest z następujących elementów: kręgu dennego, kręgów nadbudowy,
płyty nastudziennej z otworem montażowo-eksploatacyjnym. Otwory w korpusie pompowni
umożliwiają podłączenie rurociągów: wlotowego, wylotowego oraz doprowadzenie
przewodów elektrycznych. Wymiary otworów dostosowane są do wielkości rurociągów.
Przejścia przez ściany studzienek wykonuje się jako szczelne w stopniu uniemożliwiającym
infiltrację wody gruntowej, jak i eksfiltrację ścieków deszczowych. Wentylację pompowni
EPD zapewniają kominki wentylacyjne. Otwór montażowo-eksploatacyjny pompowni
uzbrojony jest we właz lekki aluminiowy do stosowania w terenie nienajezdnym. Właz jest
zabezpieczony zamkiem przed otwarciem przez osoby niepowołane oraz wyposażony
w blokadę przeciw zamknięciu w czasie pracy w pompowni. Wymiar otworu dostosowany
jest do wymiaru pomp i umożliwia bezkolizyjny montaż i demontaż pomp (zgodnie
z Rozporządzeniem MGPiB Dz. U. 93.96.438).
Układ hydrauliczno-mechaniczny pompowni
Zestawienie materiałowe:
- orurowanie ze stali kwasoodpornej łączonej na kołnierze (aluminium) i śruby (stal
kwasoodporna) z armaturą odcinającą i zwrotną:
- zawór zwrotny kulowy- 2 szt.
- zasuwa odcinająca miękkouszczelniona do montażu na zewnątrz zbiornika - 2 szt.
- złącze „E-U”
- pompa zatapialna prod. ABS - 2 szt.
- kolano sprzęgające do pompy - 2 szt.
- prowadnica i łańcuch – ze stali kwasoodpornej - 2 kpl.
Pion tłoczny wewnątrz pompowni jest wykonany ze stali kwasoodpornej 1.4301 wg PN-EN
10088-1, łączony za pomocą kołnierzy aluminiowych. Uszczelki dla połączeń kołnierzowych
są wykonane z gumy odpornej na działanie ścieków. Wszystkie spoiny są wykonane
w technologii właściwej dla stali kwasoodpornej metodą TIG, przy użyciu głowicy
zamkniętej do spawania orbitalnego w osłonie argonowej.
Prowadnice pomp są wykonane ze stali kwasoodpornej 1.4301 wg PN-EN 10088-1.
Wszystkie połączenia śrubowe (śruby, nakrętki, podkładki) jak i elementy kotwiące
konstrukcje nośne i wsporcze do obudowy wykonane są w całości ze stali kwasoodpornej
1.4301 wg PN-EN 10088-1.
Zasuwy zamontowane są w sposób, który umożliwia ich otwieranie i zamykanie z poziomu
terenu, bez konieczności wchodzenia do komory pompowni (zgodnie z Rozporządzeniem
MGPiB Dz. U. 93.96.438).
Pompy zatapialne prod. ABS przystosowane są do instalacji stacjonarnej w komorze
mokrej, z prowadnicami ze stali kwasoodpornej i stopami sprzęgającymi do automatycznego
łączenia pompy z rurą tłoczną.
Szafa sterownicza zlokalizowana na pokrywie lub w sąsiedztwie pompowni.
Funkcje realizowane przez układ sterowniczy:
sterowanie automatyczne/ręczne z wykorzystaniem sterownika programowalnego,
przycisków oraz pływakowych czujników poziomu,
kontrola 5 poziomów ścieków, w tym suchobieg oraz awaria-przelew,
równoległa praca pomp;
rozruch pomp – poprzez soft-start;
w przypadku załączenia pompy w systemie ręcznym istnieje możliwość spompowania
ścieków poniżej poziomu „minimum;
możliwość odczytu czasu pracy pompy na sterowniku,
kontrola napięcia zasilającego (zgodność faz, symetria, wartość napięcia),
kontrola i diagnozowanie za pomocą diod LED umieszczonych na wewnętrznych
drzwiach szafy stanu pracy i awarii pompy i zasilania,
kontrola zadziałania zabezpieczeń przeciążeniowych (przekaźników termicznych
i czujników zabudowanych wewnątrz pompy),
zabezpieczenie przeciążeniowe,
sygnalizacja awarii,
współpraca z 5 pływakami.
Wyposażenie układu:
zabezpieczenie przeciwporażeniowe (wyłącznik różnicowo-prądowy),
zabezpieczenie przeciw przepięciowe typu C,
licznik pracy pompy,
układ akustyczno-optyczny sygnalizujący stan alarmowy, zainstalowany na obudowie
rozdzielnicy z układem podtrzymującym zasilanie,
gniazdo serwisowe 230V z zabezpieczeniem,
gniazdo/przełącznik do podłączenia agregatu prądotwórczego,
podgrzewacz temperatury wewnątrz szafy sterowniczej.
Rozdzielnia automatyki zasilająco – sterującej łączy w jednej zwartej obudowie funkcje
obsługiwania, sygnalizowania, zabezpieczenia i sterowania pracą pomp zatapialnych
zainstalowanych w przepompowni. Rozdzielnia jest wyposażona w obudowę o szczelność
od wpływów ciał obcych IP 55. Na szafie zainstalowano optyczno-dzwiękowy sygnalizator
awarii. W rozdzielni automatyki zamontowano kabel grzejny o mocy 25W/m. Kable
zasilające pompy oraz kable sygnałowe do rozdzielni należy wprowadzić poprzez dławnice.
W celu ochrony pomp przed uszkodzeniami wynikającymi z nieprawidłowych warunków
zasilania, pracy oraz sterowania wykorzystano zabezpieczenie zwarciowe i przeciążeniowe
w torach prądowych oraz ochronę od zaniku i złej kolejności faz w torze sterowania.
Rozdzielnia wyposażona jest w sygnalizator optyczno-akustyczny. Sygnalizator dźwiękowy
uruchamiany jest po zaistnieniu awarii na 1 minutę co około pół godziny, do chwili usunięcia
awarii.
Sygnalizator świetlny pulsuje równomiernie, do chwili usunięcia awarii. Istnieje możliwość
odłączenia sygnalizatora dźwiękowego, przy pomocy przełącznika na klucz, znajdującego się
po lewej stronie sterownika.
3.3. Urządzenia do oczyszczania ścieków deszczowych
Wody deszczowe z ulic Langiewicza, części ulicy Sosnowej i Sikorskiego
odprowadzone zostaną do pompowni ścieków a następnie odprowadzone do zbiornika
odparowującego. Przed pompownią projektuje się dwa osadniki zawiesin z komorą olejową:
- OS1 2000/5 w ul. Sosnowej z osadnikiem V=5,0m3
- OS2 1500/2 w ul. Sikorskiego z osadnikiem V=2,0m3
Osadniki zbudowane są z prefabrykowanych elementów betonowych i żelbetowych. W skład
osadnika wchodzą: monolityczny krąg denny, kręgi pośrednie, pokrywa betonowa oraz właz
żeliwny Dn 600mm. Wlot do osadnika zabezpieczony jest płytą deflekcyjną. Na wylocie
komora olejowa wyłapująca substancje ropopochodne gromadzące się na powierzchni wody.
Parametry techniczne osadników:
OS 2000/5
- średnica wewnętrzna zbiornika
- objętość czynna
- wysokość wlotu
- wysokość całkowita
- średnica rur
OS 1500/2
- średnica wewnętrzna zbiornika
- objętość czynna
- wysokość wlotu
- wysokość całkowita
- średnica rur
- 2000mm
- 5,0m3
- 4,45m
- 6,22m
- 600mm
- 1500mm
- 2,0m3
- 2,01m
- 3,31m
- 250mm
3.4. Urządzenia pomiarowe
Projekt nie przewiduje instalowania urządzenia pomiarowego na odpływie ścieków
deszczowych do odbiornika. Rozporządzenie Ministra Środowiska z dnia 24.07.2006r. nie
zobowiązuje do instalowania urządzeń pomiarowych dla określenia ilości ścieków
deszczowych odprowadzanych do gruntu.
3.5. Zbiorniki odparowujące
Wody opadowe odprowadzone zostaną kanałem deszczowym do otwartych
zbiorników odparowujących o łącznej pojemności 220m3 w ul. Sosnowej. Projektuje się dwa
zbiorniki o głębokości całkowitej 2,1m, nachylenie skarp zbiornika 1;0,5. Do poziomu
dopływu rurociągu grawitacyjnego zbiorniki wyłożyć geomembraną i płytami ażurowymi.
Miejsce wlotu oraz dno wzmocnić otoczakami. Pozostałą część skarpy należy przykryć
warstwą humusu grubości od 5 do 10 cm. Warstwa humusu powinna być lekko zagęszczona i
przedłużona poza krawędź wykopu na szerokości od 15 do 20 cm. Przed obsianiem trawą
powierzchni skarpy można rozłożyć na niej nawozy sztuczne. Obsianie powierzchni skarpy
trawą powinno być przeprowadzone w odpowiednich warunkach atmosferycznych.
Zbiorniki zabezpieczyć wałem chroniącym wypływ wody ze zbiornika. Wał ten należy
wykonać z gruntu wyporowego uzyskanego z przegłębiania zbiornika. Nadmiar gruntu z
wykopu zostanie zagospodarowany na terenie inwestora. Grunt przepuszczalny do nasypów
drogowych, nieprzepuszczalny do niwelacji terenu.
Obliczenie wielkości zbiornika odparowującego
V=Azr *Vj [ m3]
Azr = A * φ = 0,56 x 0,9 = 1,15*0,9 = 0,5 ha
Vj= f(C,ß) 3√t
Przyjęto : częstotliwości C= 1 , t = 180 min i β = 0,1
Odczytano z nomogramu 11-7 „Kanalizacja miast i oczyszczanie ścieków”– R. Imhoff
V = Vj x Azr = 190 m3 /ha * 0,5 ha = 95,0 m3
Wielkość zbiornika retencyjnego V - 220 m3
max głębokość zbiornika od wlotu kanału grawitacyjnego Dn 400mm – 1,0m.
Lokalizacja zbiornika odparowującego – dz. nr 3,5 - obręb 03-16
3.6. Rów chłonny
Projektuje się rów chłonny o następujących wymiarach:
- długość całkowita
- 70,0m
- szerokość dna wykopu
- 1,7m
- szerokość całkowita
- 3,0m
- głębokość rowu
- 0,65m
- kąt nachylenia skarp
- 1:1
Całkowita pojemność rowu wnosi:
(1,7 + 3,0)
Vc =
⋅ 0,65 ⋅ 70 = 106,9m 3
2
Ilość wody odprowadzona do rowu chłonnego w czasie opadu deszczu miarodajnego
o natężeniu 130 l/s*ha trwającego 15 min wynosi:
VR= 47,84× 15min × 60s = 43,06m³ co stanowi 40% objętości całkowitej rowu. Wysokość
napełnienia wyniesie: 31cm.
(1,7 + 2,32)
V1 =
⋅ 0,31 ⋅ 70 = 43,62m 3
2
Przekrój poprzeczny rowu powinien mieć kształt trapezowy o średniej głębokości 0,7 m i
spadku skarp w zależnie od istniejącego terenu. Wyprofilowane skarpy i dno rowu należy
obsiać trawą.
Nadmiar gruntu z wykopu zostanie zagospodarowany na terenie inwestora. Grunt
przepuszczalny do nasypów drogowych, nieprzepuszczalny do niwelacji terenu.
Lokalizacja rowu chłonnego – dz. nr 57,116 - obr. 03-14, dz. nr 3,6 - obr. 03-16.
3.7. Eksploatacja urządzeń
a )pompownia wód deszczowych
Pompownia, poza koniecznością ingerencji obsługi w przypadku awarii lub dla
przeprowadzenia przeglądów okresowych, nie wymaga stałego nadzoru. Zalecane jest jednak,
aby w pierwszym miesiącu pracy pompowni wykonywać cotygodniowe kontrole pracy
pompowni, podczas których szczególną uwagę należy zwracać na ilość zanieczyszczeń
gromadzących się w zbiorniku pompowni. Jeżeli nie będzie występowało nadmierne
gromadzenie się osadu na dnie zbiornika ani osadzanie się zanieczyszczeń na sygnalizatorach
poziomu, to w następnych miesiącach można ograniczyć częstotliwość kontroli do jednej na
miesiąc. W przeciwnym wypadku należy dostosować częstotliwość kontroli do szybkości
gromadzenia się zanieczyszczeń – tak, aby w porę można było podjąć działania zapobiegające
awarii pompowni (usunąć zanieczyszczenia).
b) osadniki piasku z komorą olejową
Osadnik z komorą olejową należy kontrolować zarówno pod względem ilości zatrzymanych
związków ropopochodnych, jak i osadu.
Sprawdzenia grubości warstwy odseparowanych związków ropopochodnych dokonuje się za
pomocą tyczki i pasty stosowanej do wykrywania wody (oleje nie powodują odbarwienia
pasty).
Sprawdzenia zawartości osadnika pod względem ilości zgromadzonego osadu dokonuje się za
pomocą łaty mierniczej lub sondy talerzowej.
Częstotliwość usuwania zgromadzonych zanieczyszczeń uzależniona jest od warunków
lokalnych. Zaleca się wykonanie kompleksowego czyszczenia osadnika przynajmniej 2 razy
w roku. Do czyszczenia urządzeń należy przystąpić każdorazowo po stwierdzeniu znacznego
wypełnienia osadnika lub zgromadzenia dużej ilości substancji ropopochodnych
c) komory drenażowe
Podstawowym zabiegiem konserwacyjnym jest usuwanie osadów z łożyska. Częstotliwość
oczyszczania osadów zależna będzie od stopnia zanieczyszczenia dopływającej wody.
Dla umożliwienia sprawdzenia, czy system wymaga czyszczenia, należy zainstalować punkty
kontrolne, które mogą służyć również do usuwania zawiesiny tworzącej się podczas
czyszczenia systemu oraz do wentylacji systemu. Głównym zadaniem w trakcie czyszczenia
jest usunięcie osadów ze studzienek, które są instalowane na przewodach doprowadzających
wodę do komór. W zależności od rodzaju studzienek czynność ta może odbywać się ręcznie
lub mechanicznie przy pomocy pompy. Czyszczenie systemu należy przeprowadzić, gdy
warstwa osadu będzie przekraczać 8 cm. Zalecane jest sporządzenie harmonogramu
konserwacji i eksploatacji systemu.
Komory należy poddawać okresowej kontroli (minimum raz na kwartał), czyścić
okresowo w zależności od potrzeb lecz nie rzadziej niż raz w roku.
d) Kanały deszczowe, studnie i wpusty
Eksploatacja kanalizacji powinna obejmować między innymi systematyczną kontrolę
studzienek kanalizacyjnych, wpustów deszczowych i usuwanie z nich osadu oraz substancji
ropopochodnych.
Czyszczenie układu kanalizacji deszczowej powinna wykonywać
specjalistyczna firma mająca możliwość utylizacji odpadów niebezpiecznych.
4. Sposób postępowania
lub wystąpienia awarii
w
przypadku
rozruchu,
zatrzymania
działalności
Rozruch systemu kanalizacji deszczowej nastąpi samoczynnie w chwili wystąpienia
opadów. Rozruch pompowni wód deszczowych zlecić firmie dostarczającej pompownie.
Nie przewiduje się wstrzymania działania systemu, może to nastąpić w stanie awaryjnym.
Awaria systemu może nastąpić w chwili jego zamulenia, zanieczyszczenia lub całkowitego
zaniku przepustowości. Aby tego uniknąć należy okresowo czyścić sieci kanalizacyjne,
studzienki, komory drenażowe, pompownie i osadniki z komorą olejową. W trakcie budowy
należy zabezpieczać wpusty uliczne i odkryte elementy kanalizacji przed zamuleniem
gruntem pochodzącym z wykopu oraz nawożonym przez środki transportu.
Zagrożenia dla środowiska i wód gruntowych mogą stanowić wycieki benzyny lub ropy
z nieszczelnych przewodów paliwowych samochodów. W takim przypadku należy
zlikwidować wyciek oraz wymienić skażony grunt. Skutecznym środkiem do likwidacji
rozlewisk substancji toksycznych jest Sorbent- Compact, wytwarzany w standardzie ISO
9001. Sorbent ten służy do absorpcji olejów, etylin, kwasów, zasad i innych szkodliwych
lub toksycznych cieczy. Dystrybutor- SANITAC-POLSKA. W przypadku wystąpienia awarii
rozlaną ciecz zasypać granulatem, odczekać kilka minut mieszając granulat z cieczą
i po skończeniu absorpcji usunąć go.
5. Określenie ilości, stanu i składu ścieków oraz przewidywany sposób i efekt
oczyszczania
Zgodnie z Rozporządzeniem Ministra Środowiska z dnia 24 lipca 2006r. w sprawie
warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, oraz
w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz. U. z 2006r. nr
137 poz.984):
Wody opadowe i roztopowe ujęte w szczelne, otwarte lub zamknięte systemy
kanalizacyjne pochodzące z
zanieczyszczonej powierzchni szczelnej terenów
przemysłowych, składowych, baz transportowych, portów, lotnisk, miast, budowli
kolejowych, dróg zaliczanych do kategorii dróg krajowych, wojewódzkich i powiatowych
klasy G, a także parkingów o powierzchni powyżej 0,1 ha, w ilości, jaka powstaje z opadów
o natężeniu co najmniej 15 l na sekundę na 1 ha wprowadzane do wód lub do ziemi nie
powinny zawierać substancji zanieczyszczających w ilościach przekraczających 100mg/l
zawiesin ogólnych oraz 15 mg/l węglowodorów ropopochodnych.
Zakłada się około 10% redukcji zawiesiny ogólnej w osadnikach wpustów ulicznych
i studni rewizyjnych. Stężenie zawiesiny na odpływie do osadnika z komorą olejową
wyniesie:
S zaw.=150x0,9=135 mg/l
Zakłada się około 70% redukcji zawiesiny ogólnej i substancji ropopochodnych w
odstojniku z komorą olejową. Ścieki odprowadzone do zbiornika odparowującego będą
posiadały stężenia nie większe niż:
S zaw.=135x0,3=40,5 mg/l
S sub. rop.=50x0,3=15,0 mg/l
Jakość oczyszczonych ścieków deszczowych odprowadzanych do odbiornika będzie mieściła
się w granicach wartości określonych jak dopuszczalne dla ścieków deszczowych
wprowadzanych do ziemi i wód powierzchniowych.
5.1. Ilość zanieczyszczeń gromadzonych w urządzeniach separacyjnych
Przyjmując średni opad roczny w wysokości 600mm wyliczono następujące ilości
zanieczyszczeń w ściekach deszczowych odprowadzanych z powierzchni utwardzonych
odprowadzanych do zbiornika odparowującego w okresie 1 roku:
a) zawiesina ogólna:
V=5667 m² x 0,6m x0,15kg/m3 :2000kg/m3=0,26m3
b) substancje ropopochodne:
V=5667 m² x 0,6m x0,05kg/m3 :890kg/m3=0,19m3
Uwzględniając stopień oczyszczania ścieków w osadniku z komorą olejową oraz dużą
retencję układu należy stwierdzić, że wody opadowe z rozpatrywanej zlewni odprowadzone
do odbiornika nie spowodują niekorzystnych zmian środowiska.
6. Obowiązki ubiegającego się o wydanie pozwolenia w stosunku do osób trzecich
Wprowadzenie ścieków deszczowych do gruntu nie może powodować niekorzystnych
zmian w środowisku naturalnym. Ścieki opadowe nie mogą zawierać odpadów,
zanieczyszczeń pływających, związków DDT, PCB, PCT, a stężenia substancji
ropopochodnych powinny być ograniczane. Zagospodarowanie ścieków deszczowych na
działce inwestycji, kierunki spływu wód deszczowych nie mogą powodować zagrożenia
zalania terenów sąsiednich, t.j. naruszać interesu prawnego właścicieli terenów sąsiednich.
Wykonanie inwestycji zgodnie z dokumentacją, właściwa eksploatacja urządzeń
do oczyszczania ścieków oraz utrzymanie czystości na terenie inwestycji zapewni ochronę
zarówno czystości wód jak i ochronę interesów osób trzecich.
7. Badania analityczne wymagane przepisami
Rozporządzenie Ministra Środowiska z dnia 24.07.2006 r określa m.in. zasady badań
analitycznych ścieków deszczowych wprowadzanych do wód lub do ziemi oraz oceny
wyników.
Zgodnie z §21 ust.1 spełnienie warunków odprowadzania ścieków deszczowych
ustalonych w §19 ust.1 ocenia się na podstawie przeprowadzonych przez Zakład co najmniej
2 razy do roku przeglądów eksploatacyjnych urządzeń oczyszczających. Eksploatacja
powinna być zgodna z zaleceniami zawartymi w instrukcji obsługi i konserwacji urządzeń
oczyszczających, a czynności z nią związane odnotowane w zeszycie eksploatacji.
Zgodnie z powyższymi zasadami użytkownik powinien wypełniać warunki zawarte w § 21
ust.1.
8. Informacja o formach ochrony przyrody utworzonych lub ustanowionych na
podstawie ustawy z dnia 16 kwietnia 2004r. o ochronie przyrody, występujących w
zasięgu oddziaływania zamierzonego korzystania z wód lub planowanych do
wykonania urządzeń wodnych – w rejonie planowanej inwestycji nie występują.
9. Wnioski końcowe
Po przeanalizowaniu rozwiązań projektowych wnioskuje się o udzielenie Gminie Ząbki
pozwolenia wodnoprawnego na:
odprowadzanie ścieków opadowych i roztopowych z terenu objętego inwestycją w ilościach:
- 22,88 l/s -do komór drenażowych ul. Langiewicza
- 47,84 l/s - do rowu przydrożnego chłonnego ul. Sosnowej
- 59,28 l/s - do zbiornika odparowującego w ul. Sosnowej
Pozwolenie wodnoprawne proponuję udzielić przy spełnieniu poniższych warunków:
• wykonania układu kanalizacji deszczowej i urządzeń do oczyszczania ścieków
zgodnie z projektem budowlanym
• utrzymywania terenu inwestycji w należytym stanie czystości;
• utrzymywania kanałów, studzienek, wpustów deszczowych, osadników,
zbiornika retencyjnego, rowu chłonnego w dobrym stanie technicznym i
eksploatacyjnym oraz ograniczanie do minimum odprowadzanie do kanalizacji
deszczowej substancji ropopochodnych stanowiących zagrożenie dla
środowiska wodnego;
• okresowego usuwania zawiesin i substancji ropopochodnych z osadników
przez wyspecjalizowaną firmę;
• założenia książki eksploatacji, rejestrowania w niej prac konserwacyjnych,
remontowych, stanów awaryjnych oraz okresowych kontroli osadników,
uwzględniając zalecenia zawarte w instrukcji obsługi i konserwacji
producenta;
• przeprowadzania przez zakład co najmniej dwa razy w roku przeglądów
eksploatacyjnych pompowni, osadników, studzienek kanalizacyjnych,
wpustów, odbiorników wód deszczowych oraz jego otoczenia
• do sieci kanalizacji deszczowej mogą być odprowadzone wyłącznie wody
opadowe, roztopowe i drenażowe z obiektu .
• w przypadku awarii należy w trybie pilnym zamknąć odpływ z sieci
kanalizacji deszczowej, a następnie przystąpić do usunięcia usterki.
Wnioskuje się o udzielenie pozwolenia wodnoprawnego na okres zgodny
z obowiązującymi przepisami Prawa wodnego.
Opracował:
mgr inż. Maciej Sawicki
