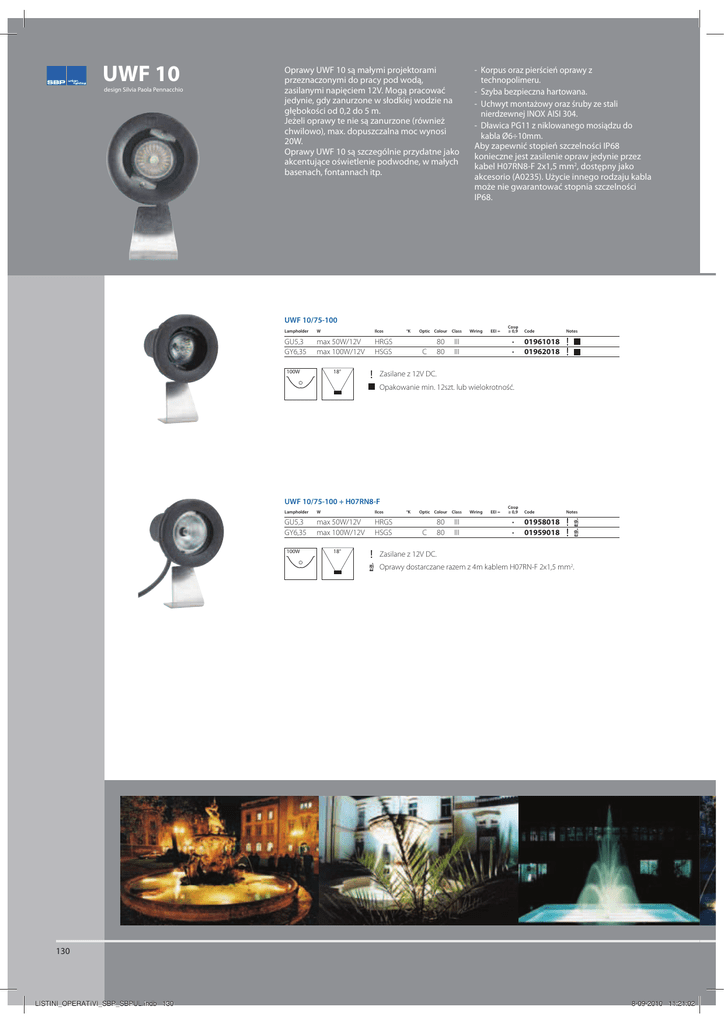

UWF 10
design Silvia Paola Pennacchio
Oprawy UWF 10 są małymi projektorami
przeznaczonymi do pracy pod wodą,
zasilanymi napięciem 12V. Mogą pracować
jedynie, gdy zanurzone w słodkiej wodzie na
głębokości od 0,2 do 5 m.
Jeżeli oprawy te nie są zanurzone (również
chwilowo), max. dopuszczalna moc wynosi
20W.
Oprawy UWF 10 są szczególnie przydatne jako
akcentujące oświetlenie podwodne, w małych
basenach, fontannach itp.
- Korpus oraz pierścień oprawy z
technopolimeru.
- Szyba bezpieczna hartowana.
- Uchwyt montażowy oraz śruby ze stali
nierdzewnej INOX AISI 304.
- Dławica PG11 z niklowanego mosiądzu do
kabla Ø6÷10mm.
Aby zapewnić stopień szczelności IP68
konieczne jest zasilenie opraw jedynie przez
kabel H07RN8-F 2x1,5 mm2, dostępny jako
akcesorio (A0235). Użycie innego rodzaju kabla
może nie gwarantować stopnia szczelności
IP68.
UWF 10/75-100
Lampholder
W
Ilcos
GU5,3
GY6,35
max 50W/12V
max 100W/12V
HRGS
HSGS
100W
18°
!
°K
Optic Colour
C
80
80
Class
Wiring
EEI =
Cosφ
≥ 0,9
t
t
III
III
Code
Notes
01961018
01962018
!
!
Code
Notes
01958018
01959018
!
!
Zasilane z 12V DC.
Opakowanie min. 12szt. lub wielokrotność.
UWF 10/75-100 + H07RN8-F
Lampholder
W
Ilcos
GU5,3
GY6,35
max 50W/12V
max 100W/12V
HRGS
HSGS
100W
18°
!
°K
Optic Colour
C
80
80
Class
III
III
Wiring
EEI =
Cosφ
≥ 0,9
t
t
Zasilane z 12V DC.
Oprawy dostarczane razem z 4m kablem H07RN-F 2x1,5 mm2.
130
LISTINI_OPERATIVI_SBP_SBPUL.indb 130
8-09-2010 11:21:02
UWF 10
IK 08
6J
CLASS
III
80
5m
IP 68
106
max90°
40
HSGS
Max 50W
DICR
Max 100W
HALO 12V
1xØ9
H07RN-F 2x1,5
130
170
HRGS
PG11
Ø6÷Ø10
55
110
max 0,4kg
130
2x1,5mm2
AKCESORIA
A0165
Ø25
Ø6÷10
Ø6÷10
Ø6÷10
A0127
A0128/T
Ø170
165
Ø25
A0235
A0129
Ø170
165
Ø170
167
Ø190
A0126/T
165
A0125
Ø25
Ø6÷10
Ø25
Code
Denomination
Description
14421018
14002289
14096120
14422018
14018320
14423998
14094920
A0125
A0165
A0126/T
A0129
A0235
A0127/T
A0128/T
Puszka do wmurowania w ścianę lub dno dla opraw UWF 10.
Puszka do montażu w ścianie z materiału plastycznego dla opraw UWF 10.
Puszka w kl. II – IP 67, z transformatorem zasilajàcym 1x120VA 240/12V do monta˝u w ziemi lub do wmurowania (nie do zanurzenia).
Puszka w kl. II – IP 67, przeznaczona do rozgałęzień, połączeń instalacji, do montażu w ziemi lub do wmurowania (nie do zanurzenia).
Kabel specjalny gumowy H07RN8-F 2x1,5 mm2, do zamawiania w metrach.
Transformator bezpieczeństwa 1x100VA 240/12V. Nie nadaje się do puszki A0126.
Transformator bezpieczeństwa 1x350VA 240/12V. Nie nadaje się do puszki A0126.
Ø3m
5m
N°8 UWF 10/75 - N - DICR.
Lamp. Dicr. 50W/12V
N°8 UWF 10/100 - N - HAL.+BOX
UWF10/R
Lamp.HAL.B.T. GY6,35 100W/12V
2,5m
10m
Ø5m
N°7 UWF 10/75 - N - DICR. Lamp. Dicr. 50W/12V
131
LISTINI_OPERATIVI_SBP_SBPUL.indb 131
8-09-2010 11:21:12
UWF 22
design Silvia Paola Pennacchio
UWF 22 są podwodnymi oprawami dużej
mocy – 300W, które mogą pracować wyłącznie
kompletnie i ciągle zanurzone w wodzie na
głębokości od 0,3m do 5m.
Oprawy te przeznaczone są do oświetlenia
podwodnego w basenach, fontannach
wodotryskach itp.
Są szczególnie przydatne w instalacjach
wodnych z efektami scenograficznymi.
UWF 22 są dostępne w dwóch wersjach:
wykonane z brązu (BR) lub polimeru
technicznego (PPH).
UWF 22 BR mogą pracować również w słonej
wodzie.
UWF 22 PPH mogą pracować jedynie w
słodkiej wodzie.
UWF 22/BR
UWF 22 BR:
- Korpus oprawy wykonany z brązu.
- Dławica z niklowanego mosiądzu - IP68.
- Uchwyt montażowy ze stali nierdzewnej Inox.
- Śruby zewnętrzne nierdzewne Inox.
UWF 22 PPH:
- Korpus oprawy wykonany z technopolimeru.
- Dławica z niklowanego mosiądzu - IP68.
- Uchwyt montażowy ze stali nierdzewnej Inox.
- Śruby zewnętrzne nierdzewne I
Wersja UWF BR może pracować w słonej wodzie
Lampholder
W
Ilcos
screws
screws
300
300
PAR 56
PAR 56
40°
!1
!2
°K
Optic Colour
40
40
Class
Wiring
EEI =
Cosφ
≥ 0,9
t
t
III
III
Code
Notes
01979998
01941998
!1 !2
!2
Zasilane z 12V DC.
Wersja UWF BR nie jest możliwa do zabudowy w ścianie lub dnie.
Oprawa kompletna w 4m kabel H07RN8-F 2x4 mm2.
Oprawy ze źródłem światła w komplecie.
UWF 22/PPH
Wersja UWF PPH może pracować jedynie w słodkiej wodzie
Lampholder
W
Ilcos
screws
screws
screws
screws
300
300
300
300
PAR 56
PAR 56
PAR 56
PAR 56
40°
!1
°K
Optic Colour
80
80
85
85
Class
Wiring
EEI =
Cosφ
≥ 0,9
t
t
t
t
III
III
III
III
Code
Notes
01980998
01981998
01003102
01003202
!1
!1
!1
!1
Zasilane z 12V DC.
Oprawa kompletna w 4m kabel H07RN8-F 2x4 mm2.
Oprawy ze źródłem światła w komplecie.
UWF 22/PPH-Recessed
Wersja UWF PPH może pracować jedynie w słodkiej wodzie
Lampholder
W
Ilcos
screws
300
PAR 56
OK
NO
max 2m
2m
Optic Colour
80
min 0,3m
IP 68
40°
°K
Class
Wiring
EEI =
Cosφ
≥ 0,9
t
III
!1
Code
Notes
03003585
!1
Zasilane z 12V DC.
Oprawy ze źródłem światła w komplecie.
Oprawa UWF 22/PPH Recessed składa się z oprawy
UWF 22/PPH ( IP68 ), 4. metrów kabla H07RN8-F 2x4 mm2
oraz z puszki z technopolimeru do montażu w ścianie.
132
LISTINI_OPERATIVI_SBP_SBPUL.indb 132
8-09-2010 11:21:25
UWF 22
IK 04
0,5J
HDG
80
300W
PAR56/WFL
UWF22/PPH
220
UWF22/PPH-R
180
OK
Ø320
255
235
153
NO
min 0,3m
UWF22/BR
125
5m
IP 68
40
85
max 2m
CLASS
III
max 5,5kg
PG16
Ø10÷Ø14
H07RN8-F 2x4 mm2
AKCESORIA
A0132
A0128/T
A0130
A0129
165
73÷87
180
4xØ10
Ø300
A0236
Ø170
245
n°6 Ø9
40
310
A0156
90
4xØ5,8
Ø6÷10
Ø25
Code
Denomination
Description
14000799
14417998
14451998
14410998
14411998
14412998
14094920
14422018
14018420
A0156
A0132/BR
A0133/PPH
A0130/T1
A0130/T2
A0130/T3
A0128/T
A0129
A0236
Uchwyt ze stali nierdzewnej Inox AISI 304, umożliwiający montaż opraw UWF 22 na różnych wysokościach.
Komplet: źródło światła plus uszczelka. Każdorazowo konieczna jest wymiana uszczelki przy wymianie źródła światła.
Komplet: źródło światła plus uszczelka. Każdorazowo konieczna jest wymiana uszczelki przy wymianie źródła światła.
Obudowa w klasie I – IP 65 (nie do zanurzenia), z 1 transformatorami o mocach 300VA 220/12V do zasilenia max 3 szt opraw UWF 22.
Obudowa w klasie I – IP 65 (nie do zanurzenia), z 2 transformatorami o mocach 300VA 220/12V do zasilenia max 3 szt opraw UWF 22.
Obudowa w klasie I – IP 65 (nie do zanurzenia), z 3 transformatorami o mocach 300VA 220/12V do zasilenia max 3 szt opraw UWF 22.
Transformator bezpieczeństwa 1x350VA 240/12V. Nie nadaje się do montażu w A0126.
Puszka do połączeń instalacji w klasie II – IP67, do montażu w ścianie lub ziemi (nie do zanurzenia).
Kabel specjalny gumowy H07RN8-F 2x4 mm2 do zamówienia w metrach.
