Zawory odcinające ręczne

- Zakład Techniki Chłodniczej ul.Glinki 144, 85-861 Bydgoszcz, tel. 052 3450 430, fax: 052 3450 630, [email protected], www. ztch.pl

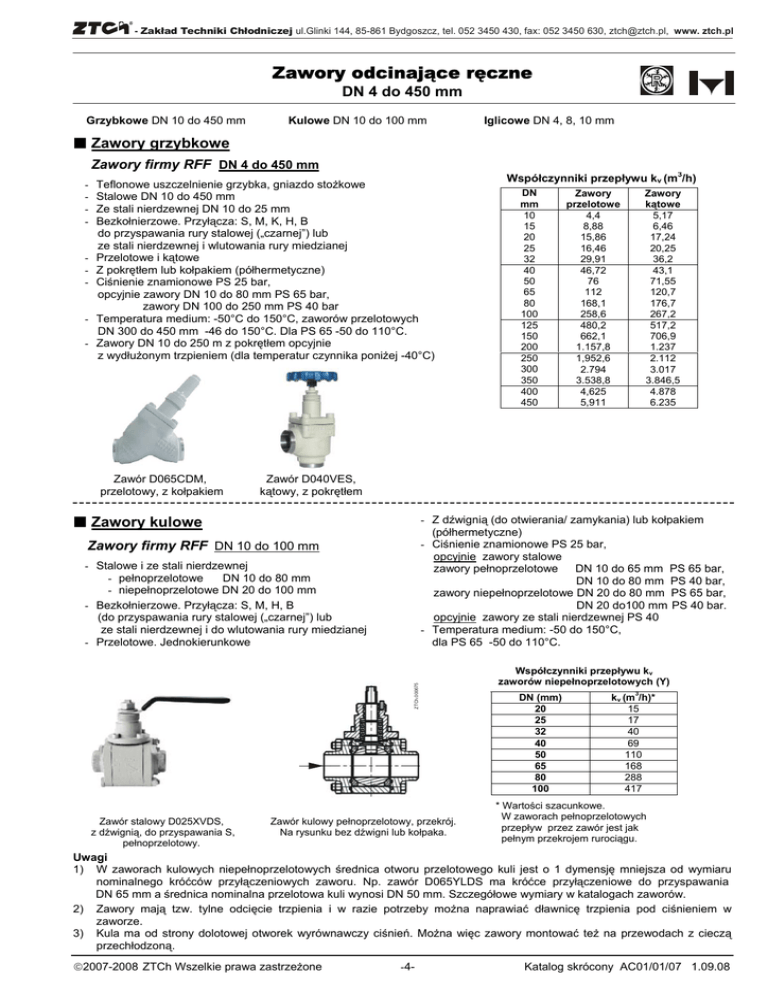

Zawory odcinające ręczne
DN 4 do 450 mm
Grzybkowe DN 10 do 450 mm
Kulowe DN 10 do 100 mm
Iglicowe DN 4, 8, 10 mm
„ Zawory grzybkowe
Zawory firmy RFF DN 4 do 450 mm
-
Teflonowe uszczelnienie grzybka, gniazdo stożkowe
Stalowe DN 10 do 450 mm
Ze stali nierdzewnej DN 10 do 25 mm
Bezkołnierzowe. Przyłącza: S, M, K, H, B
do przyspawania rury stalowej („czarnej”) lub
ze stali nierdzewnej i wlutowania rury miedzianej
Przelotowe i kątowe
Z pokrętłem lub kołpakiem (półhermetyczne)
Ciśnienie znamionowe PS 25 bar,
opcyjnie zawory DN 10 do 80 mm PS 65 bar,
zawory DN 100 do 250 mm PS 40 bar
Temperatura medium: -50°C do 150°C, zaworów przelotowych
DN 300 do 450 mm -46 do 150°C. Dla PS 65 -50 do 110°C.
Zawory DN 10 do 250 m z pokrętłem opcyjnie
z wydłużonym trzpieniem (dla temperatur czynnika poniżej -40°C)
Zawór D065CDM,
przelotowy, z kołpakiem
DN
mm
10
15
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
Zawory
przelotowe
4,4
8,88
15,86
16,46
29,91
46,72
76
112
168,1
258,6
480,2
662,1
1.157,8
1,952,6
2.794
3.538,8
4,625
5,911
Zawory
kątowe
5,17
6,46
17,24
20,25
36,2
43,1
71,55
120,7
176,7
267,2
517,2
706,9
1.237
2.112
3.017
3.846,5
4.878
6.235
Zawór D040VES,
kątowy, z pokrętłem
- Z dźwignią (do otwierania/ zamykania) lub kołpakiem
(półhermetyczne)
- Ciśnienie znamionowe PS 25 bar,
opcyjnie zawory stalowe
zawory pełnoprzelotowe DN 10 do 65 mm PS 65 bar,
DN 10 do 80 mm PS 40 bar,
zawory niepełnoprzelotowe DN 20 do 80 mm PS 65 bar,
DN 20 do100 mm PS 40 bar.
opcyjnie zawory ze stali nierdzewnej PS 40
- Temperatura medium: -50 do 150°C,
dla PS 65 -50 do 110°C.
„ Zawory kulowe
Zawory firmy RFF DN 10 do 100 mm
ZTCh.000675
- Stalowe i ze stali nierdzewnej
- pełnoprzelotowe
DN 10 do 80 mm
- niepełnoprzelotowe DN 20 do 100 mm
- Bezkołnierzowe. Przyłącza: S, M, H, B
(do przyspawania rury stalowej („czarnej”) lub
ze stali nierdzewnej i do wlutowania rury miedzianej
- Przelotowe. Jednokierunkowe
Zawór stalowy D025XVDS,
z dźwignią, do przyspawania S,
pełnoprzelotowy.
Współczynniki przepływu kv (m3/h)
Zawór kulowy pełnoprzelotowy, przekrój.
Na rysunku bez dźwigni lub kołpaka.
Współczynniki przepływu kv
zaworów niepełnoprzelotowych (Y)
DN (mm)
20
25
32
40
50
65
80
100
3
kv (m /h)*
15
17
40
69
110
168
288
417
* Wartości szacunkowe.
W zaworach pełnoprzelotowych
przepływ przez zawór jest jak
pełnym przekrojem rurociągu.
Uwagi
1) W zaworach kulowych niepełnoprzelotowych średnica otworu przelotowego kuli jest o 1 dymensję mniejsza od wymiaru
nominalnego króćców przyłączeniowych zaworu. Np. zawór D065YLDS ma króćce przyłączeniowe do przyspawania
DN 65 mm a średnica nominalna przelotowa kuli wynosi DN 50 mm. Szczegółowe wymiary w katalogach zaworów.
2) Zawory mają tzw. tylne odcięcie trzpienia i w razie potrzeby można naprawiać dławnicę trzpienia pod ciśnieniem w
zaworze.
3) Kula ma od strony dolotowej otworek wyrównawczy ciśnień. Można więc zawory montować też na przewodach z cieczą
przechłodzoną.
2007-2008 ZTCh Wszelkie prawa zastrzeżone
-4-
Katalog skrócony AC01/01/07 1.09.08
- Zakład Techniki Chłodniczej ul.Glinki 144, 85-861 Bydgoszcz, tel. 052 3450 430, fax: 052 3450 630, [email protected], www. ztch.pl
„ Zawory iglicowe
Uszczelnienie gniazda metal na metal stożkowo.
DN 4, 8 mm ¼”, ⅜”, PS 25 (27) bar, stalowe i ze stali nierdzewnej, przelotowe i kątowe,
różne rodzaje przyłączy, kilkaset typowielkości.
Zawory firmy RFF
DN = 4 i 8 mm, PS 25 bar, zakres temperatur -50°C do 150°C, stalowe i ze stali nierdzewnej, przelotowe i kątowe,
kilkaset typowielkości. Dalsze szczegóły w oddzielnym katalogu.
D004VDS1S1
D004CES1V16
D004CDS1V7
D008CES9E8E8
D008PURG
D008CES5E5
D008VDS1E2
Niektóre zawory iglicowe
Zawory firmy HANSEN
Kołpak
uszczelniający
Polerowany trzpień
ze stali nierdzewnej
Króciec
manometrowy
1/4” FTP
Uszczelnienie
trzpienia:
O-ring + pakunek
Niewyjmowalny
bezpieczny
trzpień
Korpus
stalowy kuty
ZTCh.000669
Dodatkowe pokrętło
prętowe
ZTCh.000668
Stalowe, przyłącza gwintowe ¼”, ⅜, ½”, PS 27 bar, zakres temperatur -50°C do 115°C.
Króciec
dla
przetwornika
ciśnienia
1/4” FTP
Dostępny
Long Neck ®
Króciec
wlotowy
1/4” NPT
Zawór iglicowy, cechy, przekrój
Zawór manometrowy
HGV1, z króćcem
®
Long Neck do zaworów Hansena
Do zamontowania manometru i przetwornika
ciśnienia w jednym zaworze. Przy trzpieniu w
położeniu środkowym ciśnienie jest w króćcu
manometrowym i przetwornika. Przy trzpieniu
całkowicie wykręconym ciśnienie tylko w króćcu
przetwornika ciśnienia.
Zawór iglicowy przyrządowy H9490
DN = ¼” NPT/ 2 x FPT
do amoniaku, R22...
Typy zaworów
Z kołpakiem
Nr katalog.
¼” MPT x FPT, kątowy, Long Neck®†
HGV1
¼” MPT x FPT, kątowy
H7771
¼” FPT x FPT, kątowy
H7772
¼” FPT x FPT, przelotowy
H957C
⅜” MPT x FPT, kątowy
H7773
⅜” FPT x FPT, kątowy
H7774
⅜” FPT x FPT, przelotowy
H958C
½” MPT x ⅜”FPT, kątowy
H7777
½” MPT x ¼” FPT, kątowy
H7778
¼” MPT x FPT x FPT przyrządowy
H9490
MPT – gwint stożkowy amerykański zewnętrzny
FPT – gwint stożkowy amerykański zewnętrzny
Opis
Katalog skrócony AC01/01/07
1.09.08
Z pokrętłem
Nr katalog.
HGV1H
H7771H
H7772H
H957H
H7773H
H7774H
H958H
-5-
Goły trzpień
Nr katalog.
HGV2
H965
H967
H957
2007-2008 ZTCh Wszelkie prawa zastrzeżone
