BUDYNKI MIESZKALNE NR 1 I NR 2 W śYRARDOWIE; UL. PARKINGOWA

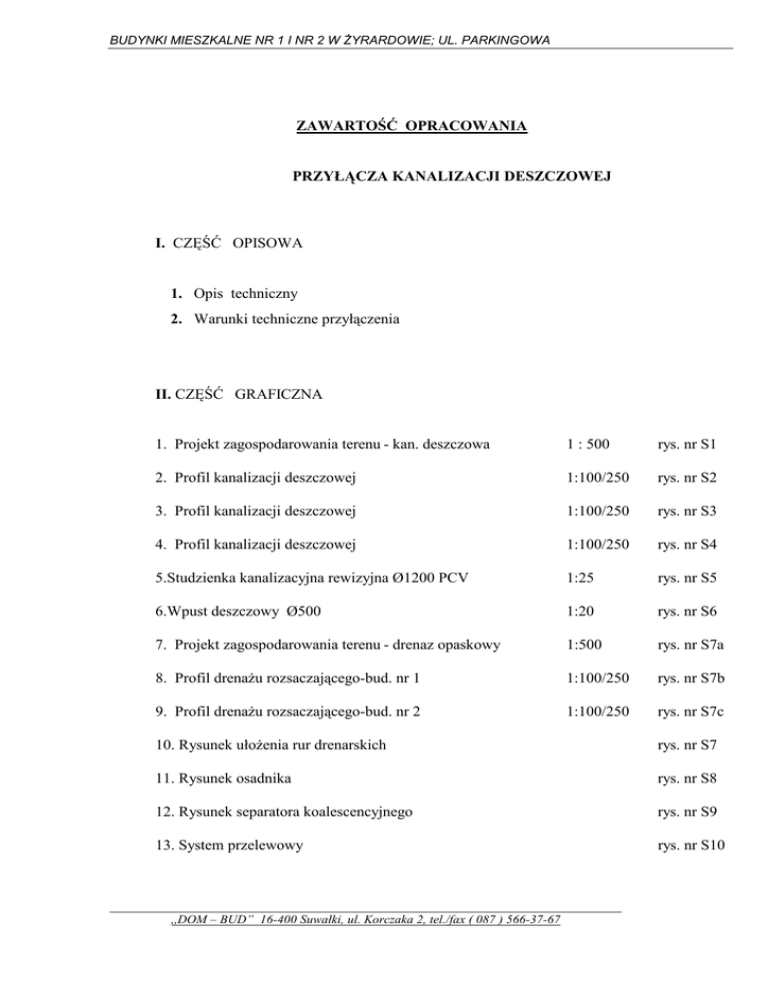

ZAWARTOŚĆ OPRACOWANIA
PRZYŁĄCZA KANALIZACJI DESZCZOWEJ
I. CZĘŚĆ OPISOWA
1. Opis techniczny
2. Warunki techniczne przyłączenia
II. CZĘŚĆ GRAFICZNA
1. Projekt zagospodarowania terenu - kan. deszczowa
1 : 500
rys. nr S1
2. Profil kanalizacji deszczowej
1:100/250
rys. nr S2
3. Profil kanalizacji deszczowej
1:100/250
rys. nr S3
4. Profil kanalizacji deszczowej
1:100/250
rys. nr S4
5.Studzienka kanalizacyjna rewizyjna Ø1200 PCV
1:25
rys. nr S5
6.Wpust deszczowy Ø500
1:20
rys. nr S6
7. Projekt zagospodarowania terenu - drenaz opaskowy
1:500
rys. nr S7a
8. Profil drenaŜu rozsaczającego-bud. nr 1
1:100/250
rys. nr S7b
9. Profil drenaŜu rozsaczającego-bud. nr 2
1:100/250
rys. nr S7c
10. Rysunek ułoŜenia rur drenarskich
rys. nr S7
11. Rysunek osadnika
rys. nr S8
12. Rysunek separatora koalescencyjnego
rys. nr S9
13. System przelewowy
rys. nr S10
,,DOM – BUD” 16-400 Suwałki, ul. Korczaka 2, tel./fax ( 087 ) 566-37-67
BUDYNKI MIESZKALNE NR 1 I NR 2 W śYRARDOWIE; UL. PARKINGOWA
OPIS TECHNICZNY
do projektu wykonawczego przyłączy kanalizacji deszczowej do budynków mieszkalnych
nr 1 i 2 w śyrardowie przy ul. Parkingowej-dz. nr 2827; 2826; 2819; 2814; 2813; 2812/1;
2805; 2810; 8066/1; 8066/2.
1.
PODSTAWA OPRACOWANIA
- zlecenie inwestora,
- projekt architektoniczny,
- projekt zagospodarowania terenu,
- obowiązujące przepisy i normy.
2.
ZAKRES OPRACOWANIA
Opracowanie niniejsze obejmuje projekt przyłączy kanalizacji deszczowej oraz drenaŜu
odwadniającego wraz z urządzeniami podczyszczającymi .
3.
CHARAKTERYSTYKA BUDYNKU
Opracowywane budynki są cztero i sześcio-kondygnacyjne, podpiwniczone, wykonane w
technologii tradycyjnej. Budynki te wyposaŜone są w instalacje centralnego ogrzewania, wody
zimnej, ciepłą wodę, instalację elektryczną, wentylację grawitacyjną i mechaniczną.
4.
OPIS SZCZEGÓŁOWY
4.1.
Kanalizacja deszczowa.
Do odprowadzenia wód deszczowych z połaci dachowej budynku zaprojektowano
rury spustowe
zewnętrzne odprowadzające wody do projektowanej kanalizacji deszczowej.
Przyłącza kanalizacji deszczowej projektuje się z rur dn 160PCV . Projektowane kanały deszczowe
o srednicach dn 250, dn315 i dn 400 PCV na terenie Inwestora uzbrojone są w studzienki betonowe
dn 1200 z włazem typu cięŜkiego. Pokrywę studni zaprojektowano z pierścieniem odciąŜającym z
włazem z Ŝeliwa sferoidalnego dn 600.
,,DOM – BUD” 16-400 Suwałki, ul. Korczaka 2, tel./fax ( 087 ) 566-37-67
BUDYNKI MIESZKALNE NR 1 I NR 2 W śYRARDOWIE; UL. PARKINGOWA
Na trasie kanalizacji projektuje się podsypkę Ŝwirowo-piaskową gr. 15 cm oraz obsybkę
rury kanalizacyjnej.
Do odwodnienia placów manewrowych i parkingowych zaprojektowano wpusty deszczowe
betonowe dn 500 z osadnikiem h=0,5m z pierścieniem odciąŜajacym i koszem wyjmowanym do
zatrzymywania zanieczyszczeń podłączone do projektowanej kanalizacji rurociągiem dn 200 PCV
typu cięŜkiego .
Wody deszczowe z parkingu i dróg dojazdowych naleŜy odprowadzić poprzez osadnik i
separator koalescencyjny do istniejącej kanalizacji deszczowej dn 800.
Odprowadzenie wód deszczowych z terenów utwardzonych odprowadzane są przez osadnik
i separator o wydajności V=10l/s –np. PSK V KOALA II.
4.2.Określenie ilości, stanu i składu ścieków, sposób i efekt oczyszczania.
4.2.1. Określenie ilości i stanu ścieków deszczowych odprowadzanych z opracowywanego
terenu
Z danych przedstawionych w literaturze gdzie:
średnioroczny opad deszczu z ostatnich 10-lat wynosi H=589,8mm oraz wg. wzorów
zawartych w PN-S-02204 „ Odwodnienie dróg” wyliczono:
a)
tm - czas miarodajny trwania deszczu
tm=1,2xl/v+tk=1,2x300/1,2+300=600s
gdzie:
l = - długość kanału zbiorczego
v= - prędkość przepływu ścieków deszczowych w kanale dn przy jego pełnym napełnieniu
tk=300s-czas koncentracji kanałowej przy prawdopodobieństwie występowania deszczu
miarodajnego p=50%
b) natęŜenie miarodajne opadu deszczu : q=15,347A/t0.667 dm3/(sxha)=127,4l/s x ha
gdzie:
- A=592-wartość stałej wg. tab. nr 2 dla p=50%-wg. PN-S-02204/1997r
-
-
tm=600s
c) ilość ścieków deszczowych Qi=φ x q x Fzr
gdzie:
-φ - współczynnik opóźnienia odpływu
- tereny zielone – s=0,55 (przyjęto wg. PN-S-02204 - dla małych zlewni o glebach łatwo
przepuszczalnych)
- dachy – 0,90-0,95; przyjęto s=0,95,
- teren utwardzony –asfalt-0,8-0,9; przyjęto s= 0,90
-Fi – powierzchnia zlewni w ha - wg. PN-S-02204 „ Odwodnienie dróg”
-Fzr – zredukowana powierzchnia zlewni w ha
- q = 130 l/s × ha - miarodajny opad deszczu- wg. PN-S-02204 „ Odwodnienie dróg”,
,,DOM – BUD” 16-400 Suwałki, ul. Korczaka 2, tel./fax ( 087 ) 566-37-67
BUDYNKI MIESZKALNE NR 1 I NR 2 W śYRARDOWIE; UL. PARKINGOWA
φ=1/ n
∑ Fi
-Powierzchnie utwardzone
-Powierzchnie zabudowy-dachy
–
-
1680,00m2
1040,00m2
-Zieleń urządzona
2325,00m2
Wartość n naleŜy przyjmować w granicach n=4-8, w zaleŜności od kształtu zlewni i spadku
terenu.
Korzystając z powyŜszych danych przedstawiono obliczenia ilości ścieków deszczowych i
wielkości urządzeń podczyszczających :
1. Dobór urządzeń
Dane wyjściowe:
•
•
Zlewnia całkowita: Fc=0,605 ha
Współczynnik spływu powierzchniowego dla zabudowy bardzo gęstej ψ = 0,85 i 0,95; dla
zabudowy luźnej ψ = 0,55.
• Opad maksymalny qmax=130 dm3/s*ha
Obliczono:
•
Współczynnik opóźnienia: ϕ = 6
1
Fc
=
1
6
0,605
=1,07
•
Przepływ maksymalny ze zlewni:
Qmax= Fc x ψ x ϕ x qmax =
=(0,1040 [ha] x 0,95 +0,1680 [ha] x 0,85+0,2325 [ha] x 0,55) x 1,07 x 130 [dm3/s*ha]=51,39dm3/s
•
Przepływ nominalny ze zlewni:
Qmax= Fc x ψ x ϕ x qmax =
=(0,1040 [ha] x 0,95 +0,1680 [ha] x 0,85+0,2325 [ha] x 0,55) x 1,07 x 15 [dm3/s*ha]=5,93dm3/s
Dla powyŜszych przepływów wód deszczowych dobrano: urządzenie podczyszczające –
separator koalescencyjny PSK KOALA NG 10-0,85 firmy EKOL UNICON o wydajności
V=10l/s i osadnik O/S o średnicy dn 2000 i V=5,0 m3.
Zaprojektowano
system przelewowy montowany w studzience rozdziału SR dn 1200 z
regulatorem przepływu PSK-M-4.
4.2. DrenaŜ opaskowy
W związku z występowaniem wód gruntowych naleŜy wykonać drenaŜ opaskowy
wzdłuŜ budynku. DrenaŜ opaskowy naleŜy wykonać za pomocą rur drenarskich
dn100/91x50 PCV-u z filtrem z geowłókniny (dostosowany do gruntów piaszczystych) –
typu średniego połoŜony na wysokości ław fundamentowych .
Odprowadzenie wód drenaŜowych projektuje się rurociągiem dn 200 PCV do
projektowanej przy budynkach kanalizacji deszczowej.
,,DOM – BUD” 16-400 Suwałki, ul. Korczaka 2, tel./fax ( 087 ) 566-37-67
BUDYNKI MIESZKALNE NR 1 I NR 2 W śYRARDOWIE; UL. PARKINGOWA
Na załamaniach projektuje się studnie chłonne dn 315 PCV ustawione na podsypce
filtracyjnej z włazem Ŝeliwnym typu lekkiego traktowane jako kontrolne lub połączeniowe.
Rura drenarska winna być połoŜona w minimalnej obsybce ok. 30 cm Ŝwirowej o gr. ziaren
max dn32 ze spadkiem w kierunku odpływu minim i=0,4%.
5.
WYTYCZNE REALIZACJI.
5.1. Wyknania przyłączy kanalizacji deszczowej.
Wykopy w miejscach występowania skrzyŜowań z istniejącym uzbrojeniem podziemnym
wąskoprzestrzennie, ręcznie z odpowiednim zabezpieczeniem tzn. naleŜy zamontować ścianki
szczelne, pozostałe wykopy prowadzić naleŜy szeroko przestrzennie , mechanicznie.
Rurociąg kanalizacji deszczowej naleŜy ocieplić keramzytem grubości 30cm tylko na
odcinkach o przykryciu mniejszym niŜ 1,10m.
Podczas wykonywania wykopów przewiduje się odkład urobku na pobocze wykopów.
Projektuje się podsypkę Ŝwirową pod ciągi kanalizacji deszczowej gr 15cm.
W przypadku przekroczenia projektowanej głębokości wykopu naleŜy wykonać podsypkę z
ubitego piasku drobno lub średnio ziarnistego bez grud i kamieni.
Zasyp kanału przeprowadzić naleŜy następująco:
1. Wykonać warstwę ochronną rury z wyłączeniem odcinków połączeń rur. Zagęszczenie tej
warstwy powinno być przeprowadzone z zachowaniem szczególnej ostroŜności ze względu
na kruchość materiału rur. Warstwą tą wykonać z piasku bez grud i kamieni, starannie
ubijając z obu stron przewodu. Zasyp i ubijanie gruntu naleŜy dokonywać warstwami o
grubości do 1/3 średnicy rury. Najistotniejszym jest zagęszczenie - podbicie gruntu w tzw.
pachach przewodu, które naleŜy wykonać ubijakami drewnianymi.
2. Po próbie szczelności kanału naleŜy wykonać warstwę ochronną w miejscach połączeń
rurociągu. Zasyp i ubijanie gruntu warstwami 5-10 cm z jednoczesnym usuwaniem
zastosowanego deskowania powtarzamy do osiągnięcia 30 cm poziomu ponad wierzch rury.
3.
Zasyp wykopu do powierzchni terenu. Zasyp wykopu powyŜej warstwy ochronnej
dokonuje się gruntem rodzimym, warstwami z jednoczesnym zagęszczenim wibratorami i
rozbiórką odeskowań ścian wykopu.
W czasie realizacji obowiązuje zachowanie przepisów porządkowych BHP.
,,DOM – BUD” 16-400 Suwałki, ul. Korczaka 2, tel./fax ( 087 ) 566-37-67
BUDYNKI MIESZKALNE NR 1 I NR 2 W śYRARDOWIE; UL. PARKINGOWA
5.2.
SkrzyŜowanie z uzbrojeniem podziemnym
Przed przystąpieniem do robót ziemnych naleŜy dokładnie zlokalizować występujące
skrzyŜowania i zbliŜenia z uzbrojeniem istniejącym, a następnie wykonać odkrywki i
odpowiednio zabezpieczyć. Na istniejących kablach elektrycznych i telefonicznych w
miejscu skrzyŜowań z projektowanym wodociągiem naleŜy załoŜyć dwupołówkowe
przepusty AROTA z PCV dn=160.
Roboty ziemne w sąsiedztwie istniejącego uzbrojenia naleŜy prowadzić ręcznie przy
współudziale właścicieli występującego uzbrojenia.
6. WYTYCZNE DLA WYKONAWCY
Całość robót montaŜowych i próby naleŜy wykonać zgodnie z "Warunkami technicznymi
wykonania i odbioru robót budowlano - montaŜowych. Instalacje sanitarne i przemysłowe cz. II"
oraz Polskimi Normami:
1. PN-71/B-02710-Kanalizacja zewnętrzna.
2. PN-92/B-10729-Kanalizacja. Studzienki kanalizacyjne.
3. PN-92/B-10735-Kanalizacja. Przewody kanalizacyjne. Wymagania i badania przy
odbiorze.
4. PN-64/H-74086-Stopnie Ŝeliwne do studzienek kontrolnych.
5. PN-93/H-74124-Zwieńczenia studzienek i wpustów kanalizacyjnych montowane w
nawierzchniach uŜytkowych przez pojazdy i pieszych. Zasady konstrukcji, badania typu i
znakowanie.
Opracowała:
mgr inŜ Danuta Piszczatowska
