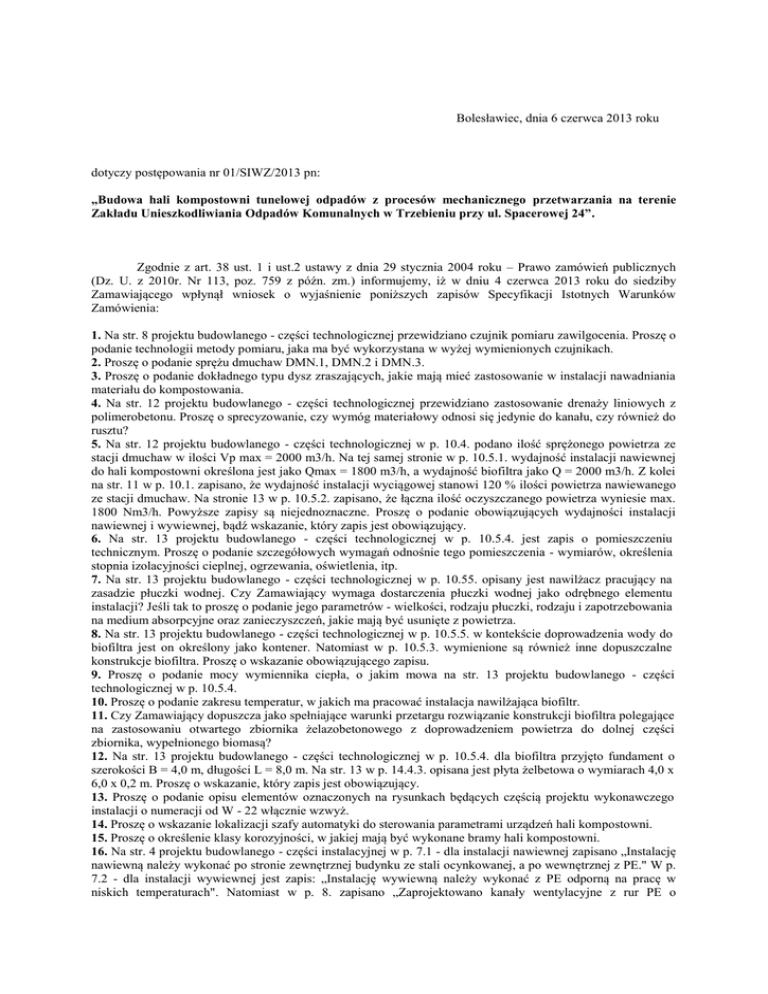

Bolesławiec, dnia 6 czerwca 2013 roku
dotyczy postępowania nr 01/SIWZ/2013 pn:
„Budowa hali kompostowni tunelowej odpadów z procesów mechanicznego przetwarzania na terenie
Zakładu Unieszkodliwiania Odpadów Komunalnych w Trzebieniu przy ul. Spacerowej 24”.
Zgodnie z art. 38 ust. 1 i ust.2 ustawy z dnia 29 stycznia 2004 roku – Prawo zamówień publicznych
(Dz. U. z 2010r. Nr 113, poz. 759 z późn. zm.) informujemy, iż w dniu 4 czerwca 2013 roku do siedziby
Zamawiającego wpłynął wniosek o wyjaśnienie poniższych zapisów Specyfikacji Istotnych Warunków
Zamówienia:
1. Na str. 8 projektu budowlanego - części technologicznej przewidziano czujnik pomiaru zawilgocenia. Proszę o
podanie technologii metody pomiaru, jaka ma być wykorzystana w wyżej wymienionych czujnikach.
2. Proszę o podanie sprężu dmuchaw DMN.1, DMN.2 i DMN.3.
3. Proszę o podanie dokładnego typu dysz zraszających, jakie mają mieć zastosowanie w instalacji nawadniania
materiału do kompostowania.
4. Na str. 12 projektu budowlanego - części technologicznej przewidziano zastosowanie drenaży liniowych z
polimerobetonu. Proszę o sprecyzowanie, czy wymóg materiałowy odnosi się jedynie do kanału, czy również do
rusztu?
5. Na str. 12 projektu budowlanego - części technologicznej w p. 10.4. podano ilość sprężonego powietrza ze
stacji dmuchaw w ilości Vp max = 2000 m3/h. Na tej samej stronie w p. 10.5.1. wydajność instalacji nawiewnej
do hali kompostowni określona jest jako Qmax = 1800 m3/h, a wydajność biofiltra jako Q = 2000 m3/h. Z kolei
na str. 11 w p. 10.1. zapisano, że wydajność instalacji wyciągowej stanowi 120 % ilości powietrza nawiewanego
ze stacji dmuchaw. Na stronie 13 w p. 10.5.2. zapisano, że łączna ilość oczyszczanego powietrza wyniesie max.
1800 Nm3/h. Powyższe zapisy są niejednoznaczne. Proszę o podanie obowiązujących wydajności instalacji
nawiewnej i wywiewnej, bądź wskazanie, który zapis jest obowiązujący.
6. Na str. 13 projektu budowlanego - części technologicznej w p. 10.5.4. jest zapis o pomieszczeniu
technicznym. Proszę o podanie szczegółowych wymagań odnośnie tego pomieszczenia - wymiarów, określenia
stopnia izolacyjności cieplnej, ogrzewania, oświetlenia, itp.
7. Na str. 13 projektu budowlanego - części technologicznej w p. 10.55. opisany jest nawilżacz pracujący na
zasadzie płuczki wodnej. Czy Zamawiający wymaga dostarczenia płuczki wodnej jako odrębnego elementu
instalacji? Jeśli tak to proszę o podanie jego parametrów - wielkości, rodzaju płuczki, rodzaju i zapotrzebowania
na medium absorpcyjne oraz zanieczyszczeń, jakie mają być usunięte z powietrza.
8. Na str. 13 projektu budowlanego - części technologicznej w p. 10.5.5. w kontekście doprowadzenia wody do
biofiltra jest on określony jako kontener. Natomiast w p. 10.5.3. wymienione są również inne dopuszczalne
konstrukcje biofiltra. Proszę o wskazanie obowiązującego zapisu.
9. Proszę o podanie mocy wymiennika ciepła, o jakim mowa na str. 13 projektu budowlanego - części
technologicznej w p. 10.5.4.
10. Proszę o podanie zakresu temperatur, w jakich ma pracować instalacja nawilżająca biofiltr.
11. Czy Zamawiający dopuszcza jako spełniające warunki przetargu rozwiązanie konstrukcji biofiltra polegające
na zastosowaniu otwartego zbiornika żelazobetonowego z doprowadzeniem powietrza do dolnej części
zbiornika, wypełnionego biomasą?
12. Na str. 13 projektu budowlanego - części technologicznej w p. 10.5.4. dla biofiltra przyjęto fundament o
szerokości B = 4,0 m, długości L = 8,0 m. Na str. 13 w p. 14.4.3. opisana jest płyta żelbetowa o wymiarach 4,0 x
6,0 x 0,2 m. Proszę o wskazanie, który zapis jest obowiązujący.
13. Proszę o podanie opisu elementów oznaczonych na rysunkach będących częścią projektu wykonawczego
instalacji o numeracji od W - 22 włącznie wzwyż.
14. Proszę o wskazanie lokalizacji szafy automatyki do sterowania parametrami urządzeń hali kompostowni.
15. Proszę o określenie klasy korozyjności, w jakiej mają być wykonane bramy hali kompostowni.
16. Na str. 4 projektu budowlanego - części instalacyjnej w p. 7.1 - dla instalacji nawiewnej zapisano „Instalację
nawiewną należy wykonać po stronie zewnętrznej budynku ze stali ocynkowanej, a po wewnętrznej z PE." W p.
7.2 - dla instalacji wywiewnej jest zapis: „Instalację wywiewną należy wykonać z PE odporną na pracę w
niskich temperaturach". Natomiast w p. 8. zapisano „Zaprojektowano kanały wentylacyjne z rur PE o
połączeniach mufowych (klejenie i zgrzewanie ekstrudyjne) oraz kołnierzowych; dopuszcza się wykonanie
instalacji z rur PVC-U." Powyższe zapisy nie są jednoznaczne, wobec czego proszę o określenie wymaganych
materiałów instalacji wentylacji bądź o wskazanie, które zapisy są obowiązujące.
W nawiązaniu do zadanych pytań, Zamawiający wyjaśnia:
Ad.1. W Projekcie Wykonawczym, Część Elektryczna, załącznik nr 3 „Zestawienie aparatury pomiarowej”
dobrano przykładowy typ sondy z czujnikiem pojemnościowym. Z technologią metody pomiaru można
zapoznać się u producenta ww. sond w stosownej instrukcji użytkowania.
Ad.2. Spręż dmuchaw DMN.1, DMN.2 i DMN.3 podany jest w części opisowej Projektu Wykonawczego Część
Instalacyjna pkt.7.1. Dla ww. dmuchaw przyjęto 200 mbar.
Ad.3. Typ dysz należy dobrać do warunków instalacyjnych tak aby cała powierzchnia pryzmy była zraszana.
Ad.4. Zamawiający informuje, ze wymóg odnosi się do kanału. Ruszt drenażu również może być wykonany z
polimerobetonu w odpowiedniej klasie wytrzymałości.
Ad.5. Zamawiający informuje, że wydajność 1 szt. dmuchawy określona została z charakterystyki urządzenia na
Q=500-600 m3/h. Wydajność całego systemu instalacji nawiewnej przy pracy równoległej wszystkich urządzeń
zależy od kilku czynników i wynosić będzie przeciętnie Q=ok.1800 m3/h. Wydajność biofiltra należy przyjąć
zgodnie z projektem Q=2000 m3/h.
Ad.6. Zamawiający informuje, że punkt 10.5.4 Opisu Projektu Budowlanego dotyczy wyposażenia biofiltra.
Dopuszcza się zastosowanie biofiltrów różnych producentów. Centrala techniczna biofiltra jest częścią całego
urządzenia i jej wyposażenie leży w gestii producenta urządzenia dającego odpowiednie gwarancje. Projekt nie
obejmuje rozwiązań technicznych jednego z elementów gotowego urządzenia.
Ad.7. Zamawiający informuje, że nie jest wymagana płuczka wodna jako oddzielny element instalacji.
Ad.8. Zamawiający informuje, że zapisy w obu punktach jednoznacznie wskazują na typ kontenerowy
konstrukcji biofiltra.
Ad.9. Zamawiający informuje, że wymiennik ciepła jest częścią konkretnego typu biofiltra. Założono, że moc
zainstalowana urządzeń w centrali technicznej wynosić będzie ok. 8 kW.
Ad.10. Szczegół dotyczący instalacji centrali biofiltra uzależniony jest od typu biofiltra. Projekt budowlany nie
jest projektem konstrukcyjnym biofiltra. Założono, że biofiltr jest gotowym elementem instalacji oferowanym
w całości wraz z określonymi parametrami przez producenta.
Ad.11. Zamawiający informuje, iż nie dopuszcza się takiego rozwiązania.
Ad.12. Zamawiający informuje, że obowiązującym zapisem dotyczącym fundamentu jest zapis ujęty na str. 13
Projektu Budowlanego, Część Technologiczna pkt. 10.5.4., w którym przyjęto dla biofiltra fundament
o szerokości B=4,0 m, długości L=8,0 m.
Ad.13. Zamawiający informuje, że propozycje o numerach od W-22 włącznie i powyżej nie występują
w Projekcie Wykonawczym przyjętym do realizacji.
Ad.14. Zamawiający informuje, że lokalizacja szafy automatyki jest wskazana na rysunku E-1 w Projekcie
Wykonawczym, Część Elektryczna.
Ad.15. Zamawiający informuje, że zgodnie z odpowiedzią na pytanie z dnia 3 czerwca 2013r. Zamawiający
wymaga by Wykonawca zastosował automatyczne bramy rolowane z profili aluminiowych np. typu Rollmatic
firmy Hormann lub równoważne.
Ad.16.Zamawiający wymaga, aby instalację nawiewną wykonać po stronie zewnętrznej budynku ze stali
ocynkowanej, a po stronie wewnętrznej z PE. Instalację wywiewna należy wykonać z PE odporną na pracę
w niskich temperaturach. Zamawiający dopuszcza wykonanie instalacji nawiewnej po stronie wewnętrznej
i wywiewnej po stronie wewnętrznej z rur PVC-U.
Z poważaniem
Prezes Zarządu
