Konfiguracja transparentnego połączenia dwóch sieci LAN,
z użyciem urządzeń Prestige 791R firmy ZyXEL
Urządzenia G.SHDSL firmy ZyXEL pracują na jednoparowych liniach dzierżawionych i
umożliwiają symetryczną transmisję danych z prędkością do 2,3 Mbps. Maksymalna
odległość, na której urządzenia potrafią nawiązać komunikację to ok. 7,5km.
Przed przystąpieniem do konfiguracji należy połączyć się z Prestige 791R poprzez
wbudowany port konsoli albo za pomocą protokołu Telnet. Warto upewnić się, że
urządzenia posiadają aktualny firmware i jeśli tak nie jest dokonać aktualizacji
oprogramowania. Wersję firmware możemy sprawdzić w menu 24 (System Maintenance).
Aktualną wersję firmware można pobrać z serwera FTP producenta: ftp.zyxel.com
Przy próbie połączenia się z modemem zostaniemy poproszeni o podanie hasła.
Standardowe hasło dla urządzeń firmy ZyXEL to “1234”.

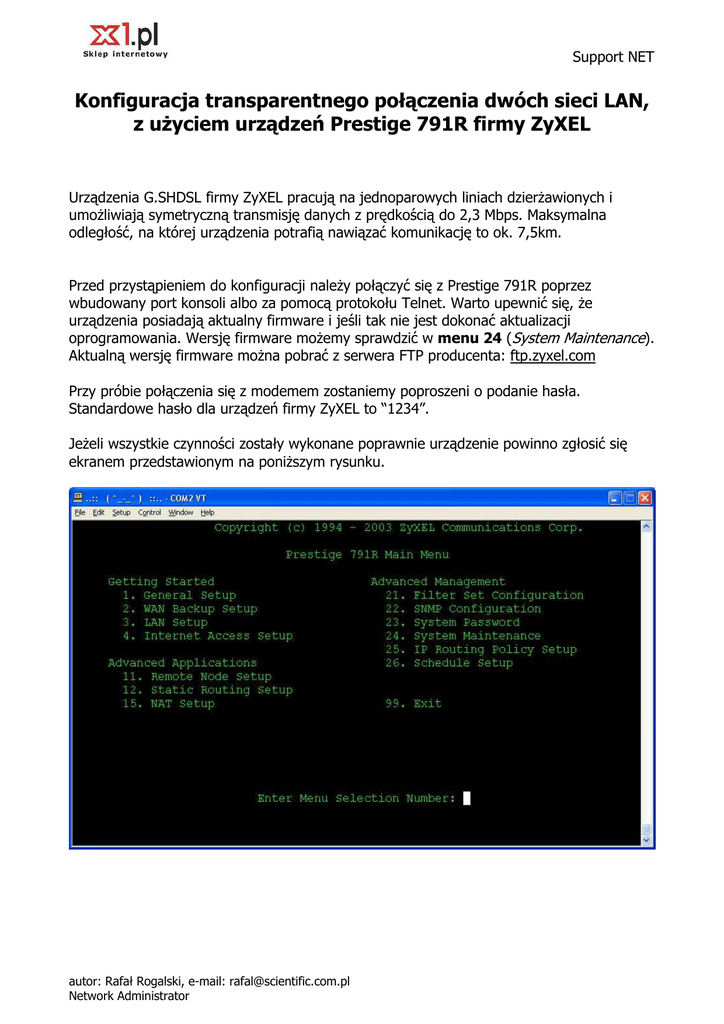

Jeżeli wszystkie czynności zostały wykonane poprawnie urządzenie powinno zgłosić się
ekranem przedstawionym na poniższym rysunku.
autor: Rafał Rogalski, e-mail: [email protected]
Network Administrator
Support NET
Konfiguracja urządzenia klient:
Przechodzimy do menu 1 gdzie należy określić nazwę dla naszego systemu oraz wyłączyć
tryb Routing i aktywować tryb Bridge.
Konfigurując menu 3.2 należy wyłączyć serwer DHCP oraz ustalić adres IP dla urządzenia.
Adres IP nie jest wymagany jednak jest potrzebny do zarządzania modemem z sieci
lokalnej.
autor: Rafał Rogalski, e-mail: [email protected]
Network Administrator
Support NET
W menu 2 ustalamy tryb pracy urządzenia Client oraz określamy prędkość transmisji.
Możemy również określić przedział, z którego będzie wybierana najlepsza możliwa
prędkość.
Menu 11.1 - ustalamy parametry dla połączenia takie jak Encapsulation i Multiplexing
parametry te muszą przyjąć te same wartości na obu urządzeniach.
Wyłączamy tryb Route i aktywujemy Bridge.
autor: Rafał Rogalski, e-mail: [email protected]
Network Administrator
Support NET
Konfiguracja urządzenia serwer:
Przechodzimy do menu 1 gdzie należy określić nazwę dla naszego systemu oraz wyłączyć
tryb Routing i aktywować tryb Bridge.
W menu 3.2 należy wyłączyć serwer DHCP oraz ustalić adres IP dla urządzenia.
autor: Rafał Rogalski, e-mail: [email protected]
Network Administrator
Support NET
W menu 2 ustalamy tryb pracy urządzenia Server oraz określamy prędkość transmisji.
Możemy również określić przedział, z którego będzie wybierana najlepsza możliwa
prędkość.
Menu 11.1 - ustalamy parametry dla połączenia takie jak Encapsulation i Multiplexing
parametry te muszą przyjmować te same wartości na obu urządzeniach.
Wyłączamy tryb Route i aktywujemy Bridge.
autor: Rafał Rogalski, e-mail: [email protected]
Network Administrator
Support NET
Jeżeli poprawnie skonfigurowaliśmy urządzenia w menu 24.1 możemy sprawdzić status
naszego połączenia.
autor: Rafał Rogalski, e-mail: [email protected]
