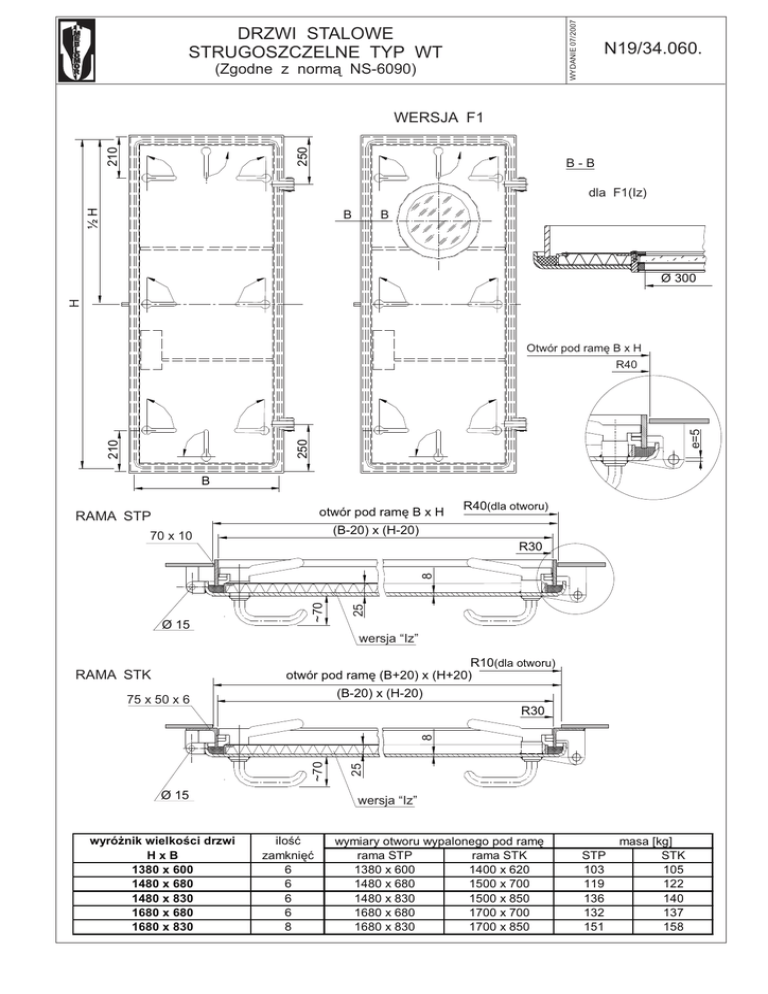

n19/34.060. drzwi stalowe strugoszczelne typ wt

WYDANIE 07/2007
DRZWI STALOWE
STRUGOSZCZELNE TYP WT
M
M
E
E
B
B
L
L
O
O
M
M
O
O
R
R
(Zgodne z norm¹ NS-6090)
N19/34.060.
210
250
WERSJA F1
B-B
½H
dla F1(Iz)
B
B
H
Ø 300
Otwór pod ramê B x H
210
250
e=5
R40
B
otwór pod ramê B x H
RAMA STP
R40(dla otworu)
(B-20) x (H-20)
70 x 10
Ø 15
25
~70
8
R30
wersja “Iz”
R10(dla otworu)
otwór pod ramê (B+20) x (H+20)
RAMA STK
(B-20) x (H-20)
75 x 50 x 6
Ø 15
wyró¿nik wielkoœci drzwi
HxB
1380 x 600
1480 x 680
1480 x 830
1680 x 680
1680 x 830
25
~70
8
R30
wersja “Iz”
iloϾ
zamkniêæ
6
6
6
6
8
wymiary otworu wypalonego pod ramê
rama STP
rama STK
1380 x 600
1400 x 620
1480 x 680
1500 x 700
1480 x 830
1500 x 850
1680 x 680
1700 x 700
1680 x 830
1700 x 850
STP
103
119
136
132
151
masa [kg]
STK
105
122
140
137
158
(Zgodne z norm¹ NS-6090)
WYDANIE 07/2007
DRZWI STALOWE
STRUGOSZCZELNE TYP WT
M
M
E
E
B
B
L
L
O
O
M
M
O
O
R
R
N19/34.060.
1.Przeznaczenie:
Drzwi stalowe okrêtowe strugoszczelne przeznaczone s¹ g³ównie do montowania w stalowych œcianach
nadbudówek statku.
2.Charakterystyka techniczna:
Drzwi skonstruowane sa w oparciu o normê NS 6090.
Wykonane s¹ ze stali kat. A (RST-37) wg PN-93/H-92147. Sworznie zawias wykonane s¹ ze stali nierdzewnej.
Zamkniêcia i zawiasy wyposa¿one s¹ smarowniczki 1/8“ KRG wg NS 1179.
Klamki zamkniêæ ryglowych standardowo s¹ ocynkowane.
Inne wielkoœci drzwi, wyposa¿enie oraz wykonanie do uzgodnienia z producentem.
3.Wykoñczenie:
Drzwi malowane zestawem malarskim nr M23 lub M24.
4.Podzia³ i oznaczenie:
- rodzaje drzwi:
P - drzwi prawe (jak na rysunku)
L - drzwi lewe
- typy ramy:
STP - rama stalowa z p³askownika 70 x 10
STK - rama stalowa z k¹townika 75 x 50 x 6
- wielkoœci wg tabeli
- wersje wykonania:
F1 - drzwi z oknem Ø 300
Iz - drzwi z izolacj¹ z we³ny mineralnej 25/150 f.Rockwool
- rodzaje zamków:
Z3 - zamek 3827 Z
Z4 - zamek 3240 Z
Z5 - 3827 ZR
Z6 - 5341/8/5390 (f.Trio Ving)
Z7 - 5312/8/5390 (f.Trio Ving)
ZU - rodzaj zamka podany w opisie-zamówieniu
uwaga: zamki montowane bez wk³adek patentowych
Przy zamawianiu drzwi nale¿y podaæ w kolejnoœci:
nazwe, rodzaj, typ, ramê, wielkoœæ, wykonanie, zamek i nr rysunku np.
Drzwi
P - WT - STP - 1480 x 680 - F1
wg N19/34.060.
