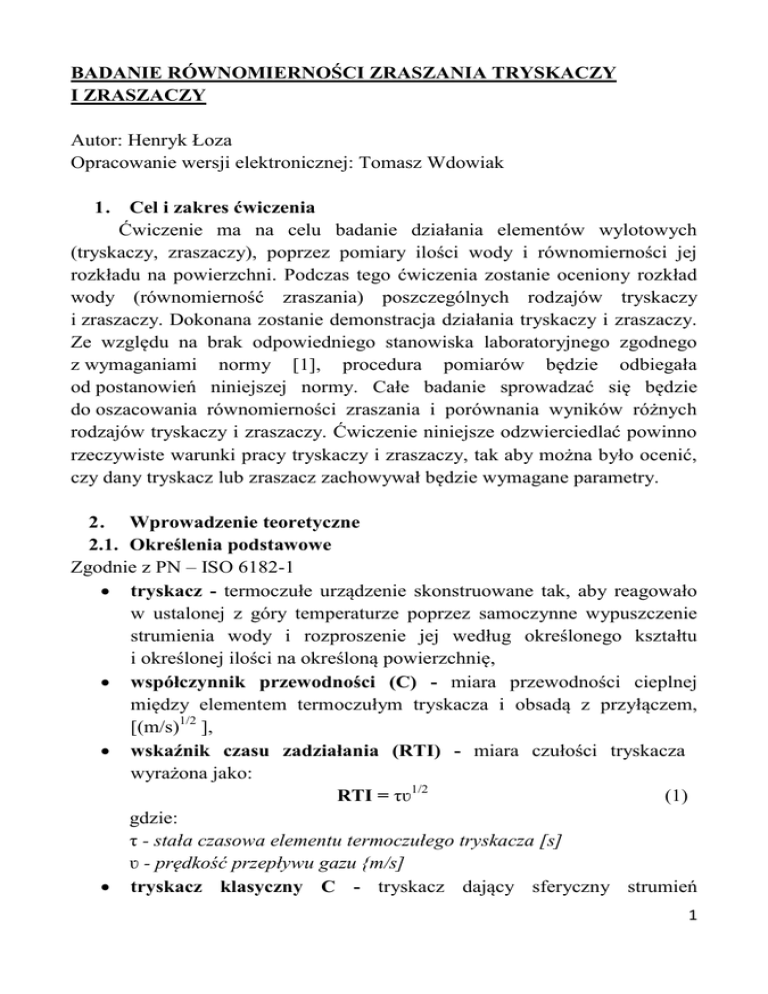

BADANIE RÓWNOMIERNOŚCI ZRASZANIA TRYSKACZY
I ZRASZACZY
Autor: Henryk Łoza
Opracowanie wersji elektronicznej: Tomasz Wdowiak
1. Cel i zakres ćwiczenia
Ćwiczenie ma na celu badanie działania elementów wylotowych
(tryskaczy, zraszaczy), poprzez pomiary ilości wody i równomierności jej
rozkładu na powierzchni. Podczas tego ćwiczenia zostanie oceniony rozkład
wody (równomierność zraszania) poszczególnych rodzajów tryskaczy
i zraszaczy. Dokonana zostanie demonstracja działania tryskaczy i zraszaczy.
Ze względu na brak odpowiedniego stanowiska laboratoryjnego zgodnego
z wymaganiami normy [1], procedura pomiarów będzie odbiegała
od postanowień niniejszej normy. Całe badanie sprowadzać się będzie
do oszacowania równomierności zraszania i porównania wyników różnych
rodzajów tryskaczy i zraszaczy. Ćwiczenie niniejsze odzwierciedlać powinno
rzeczywiste warunki pracy tryskaczy i zraszaczy, tak aby można było ocenić,
czy dany tryskacz lub zraszacz zachowywał będzie wymagane parametry.
2. Wprowadzenie teoretyczne
2.1. Określenia podstawowe
Zgodnie z PN – ISO 6182-1
 tryskacz - termoczułe urządzenie skonstruowane tak, aby reagowało
w ustalonej z góry temperaturze poprzez samoczynne wypuszczenie
strumienia wody i rozproszenie jej według określonego kształtu
i określonej ilości na określoną powierzchnię,
 współczynnik przewodności (C) - miara przewodności cieplnej
między elementem termoczułym tryskacza i obsadą z przyłączem,
[(m/s)1/2 ],
 wskaźnik czasu zadziałania (RTI) - miara czułości tryskacza
wyrażona jako:
RTI = τʋ1/2
(1)
gdzie:
τ - stała czasowa elementu termoczułego tryskacza [s]
ʋ - prędkość przepływu gazu {m/s]
 tryskacz klasyczny C - tryskacz dający sferyczny strumień
1

rozproszonej wody skierowany do dołu i na sufit na określoną
powierzchnię chronioną [3]. Tryskacz klasyczny początkowo kieruje
od 40% do 60% całkowitego wypływu wody bezpośrednio w dół.
tryskacz rozpylający S - tryskacz dający paraboidalny strumień
rozproszonej wody skierowany w dół na określoną powierzchnię
chronioną. Tryskacz rozpylający początkowo kieruje od 80% do 100%
całkowitego wypływu wody bezpośrednio w dół.

Rys. 1. Kształt strumienia
rozproszonej wody dla
tryskacza klasycznego [3]





Rys. 2. Kształt strumienia
rozproszonej wody dla
tryskacza rozpylającego.[3]
tryskacz rozpylający o płaskim strumieniu rozproszonej wody F tryskacz dający paraboidalny strumień rozproszonej wody skierowany
w dół na określoną powierzchnię, przy czym pewna ilość wody zrasza
sufit.
Tryskacz rozpylający o płaskim strumieniu wody kieruje od 60%
do 80% całkowitego wypływu w dół.
tryskacz przyścienny W - tryskacz dający jednostronny
(półparaboidalny) strumień rozproszonej wody.
tryskacz stojący U - tryskacz zamontowany w taki sposób,
że strumień wody skierowany jest w górę na rozpryskiwacz.
tryskacz wiszący P - tryskacz zamontowany w taki sposób,
że strumień wody skierowany jest w dół na rozpryskiwacz.
tryskacz horyzontalny H - tryskacz zamontowany w taki sposób,
że strumień wody skierowany jest poziomo na rozpryskiwacz.
2.2. Wybrane wymagania normowe
Zgodnie z [1].
2
2.2.1. Wymiary
Tryskacze powinny spełniać wymagania dotyczące wymiarów podane
w tabeli 1. Obecnie w niektórych krajach dopuszcza się do stosowania
tryskacze z otworami o średnicach 6 mm, 8 mm, 9 mm. W niektórych krajach
dopuszcza się do stosowania również gwint 1/2 cala dla tryskaczy z otworami
o średnicach 6 mm, 8 mm, 9 mm, 10 mm, 20 mm. Niektóre tryskacze
specjalne mogą mieć gwint o większej średnicy.
Tryskacze z gwintem 1/2 cala z otworami o średnicy nominalnej innej
niż 15 mm, powinny mieć metalowy pręt o długości 10 mm i średnicy 5 mm,
wystający ponad rozpryskiwacz.
Tabela 1. Wymagania dotyczące wymiarów
Średnica nominalna otworu [mm] Średnica nominalna gwintu[cal]
10
3/8
15
1/2
20
3/4
2.2.2. Znamionowa temperatura otwarcia
Znamionowe temperatury otwarcia tryskaczy
i topikowych powinny być takie jak podano w tabeli 2.
Tabela 2. Znamionowa temperatura otwarcia
Tryskacze ampułkowe
Znamionowa
temperatura
otwarcia [°C]
57
68
79
93
100
121
141
163
182
204
227
260
343
ampułkowych
Tryskacze topikowe
Kod w postaci
barwy płynu
Znamionowa temperatura otwarcia [°C]
Kod barwny na
ramionach jarzma
pomarańczowy
czerwony
żółty
zielony
zielony
niebieski
niebieski
fiołkowo-różowy
fiołkowo-różowy
czarny
czarny
czarny
czarny
57 do77
80 do 107
121 do 149
163 do 191
204 do 246
260 do 302
320 do 343
bez koloru
biały
niebieski
czerwony
zielony
pomarańczowy
czarny
2.2.3. Działanie
Tryskacz, badany zgodnie z [1], powinien się otworzyć po upływie
3
najwyżej 5 s od chwili rozpadu elementu termoczułego i zacząć prawidłowo
działać. Wszystkie blokady, powstałe z części elementu otwierającego, albo
powinny zostać usunięte w ciągu najwyżej 60 s od chwili rozpadu elementu
termoczułego, albo potem nie powinny stanowić przeszkody, aby tryskacz
spełniał odpowiednie wymagania co do rozpraszania wody. Na rys. 3
przedstawiono tryskacz w czasie działania [3].
Rys. 11.3. Tryskacz w czasie działania. [3]
2.2.4. Znakowanie
Każdy tryskacz, odpowiadający wymaganiom normy, należy
znakować następująco:
 znakiem handlowym lub nazwą producenta,
 oznaczeniem modelu. Tryskacze z obsadą z gwintem 1/2 cala
z nominalną średnicą otworu inną niż 15 mm powinny mieć wartość
nominalnej średnicy otworu odlaną lub wytłoczoną na korpusie
4




w miejscu pod klucz,
oznaczeniem wytwórni producenta, jeśli producent ma więcej niż
jedną wytwórnię tryskaczy,
skrótowym oznaczeniem rodzaju tryskacza i pozycji montażowej.
W przypadku rozpryskiwaczy tryskaczy ściennych nie poziomych,
powinien być wyraźnie oznaczony przewidywany kierunek ustawienia
rozpryskiwacza względem kierunku przepływu wody. Jeśli
zastosowana jest strzałka, powinien jej towarzyszyć wyraz
"przepływ". Tryskacze horyzontalne powinny mieć na rozpryskiwaczu
wyraz "góra" dla wskazania ich ustawienia,
rokiem produkcji,
znamionową temperaturą zadziałania.
2.2.5. Schemat metod badania tryskaczy
Powłoka
bitumiczn
a
4
23
15
2
10
Wejście,
dokumenty
techniczne
1
19
2
5
20
24
4
4
12
10
14
4
25
4
21
12
9
1
11
24
1
6
4
8
2
4
4
10
10
17
5
16
4
5
5
4
5
21
Wymagana liczba tryskaczy
Numer badania
4
Powłoka
tryskacza
5
13
5
7
22
1
8
6
4
18
5
4
10
22
5
18
5
27
6
5
28
6
3
29
6
4
4
Rys. 4. Schemat metod badawczych. [1]
1 - badanie wstępne, 2 - oględziny, 3 - znakowanie/identyfikacja tryskacza,
4 - próba działania, 5 - badanie korozji w dwutlenku siarki, 6 - próba
5
szczelności, 7- próba uderzenia wodnego, 8 - próba odporności na wibracje,
9- próba działania ciepła, 10 - próba szoku termicznego, 11 - badanie
przepływu wody, 12 - badanie rozpraszania wody, 13 - próba niskiej
temperatury, 14 - znamionowa temperatura otwarcia tryskacza, 15 znamionowa temperatura pęknięcia ampułek, 16 - próba korozji
naprężeniowej w wodnym roztworze amoniaku, 17 - próba wytrzymałości dla
elementów otwierających, 18 - badanie z ogrzewaniem dynamicznym, 19 badanie w wilgotnym powietrzu, 20 - obciążenie robocze, 21 - próba
działania ciepła, 22 - próba korozji w mgle solnej, 23 - próba parowania, 24
- próba odporności cieplnej, 25 - próba pożaru stosu badawczego, 26 wytrzymałość rozpryskiwacza, 27 - próba odporności na uderzenie, 28 trzydziestodniowa próba odporności na przecieki, 29 - próba odporności na
podciśnienie.
2.2.6. Badanie rozpraszania wody
Badanie to dotyczy tryskaczy klasycznych, rozpylających
z rozpraszaniem płaskim i suchych.
W komorze do badań (o wymiarach minimalnych 7m x 7m
i maksymalnych 8m x 8m) należy zainstalować cztery tryskacze tego samego
rodzaju, rozmieszczone w rogach kwadratu, na przygotowanym do tego celu
układzie rur. Rozmieszczenie rur i pojemników pokazano na rysunkach nr 6,
7, 8, 9. Ramiona korpusów tryskaczy powinny być równoległe do rur
zasilających. Odległość rozpryskiwaczy od sufitu powinna wynosić 50 mm.
W przypadku tryskaczy wiszących odległość ta powinna wynosić 275 mm.
Tryskacze wpuszczane, obudowane i zakryte należy montować
w prowizorycznym suficie o wymiarach nie mniejszych niż 6m x 6m,
zamontowanym symetrycznie w komorze do badań. Tryskacze należy
wkręcać bezpośrednio do rur poziomych za pomocą trójników "T" lub
kolanek.
Wielkość powierzchni zraszanej i intensywność zraszania dla każdej
z trzech nominalnych wielkości tryskaczy podane są w tabeli 3.
Rozpraszanie wody na powierzchnię chronioną między czterema
tryskaczami należy mierzyć za pomocą kwadratowych pojemników
pomiarowych o boku 500 mm. Odległość między sufitem a górną krawędzią
pojemników pomiarowych powinna wynosić 2,7 m. Pojemniki należy
umieścić pośrodku komory, pod czterema tryskaczami.
Wodę zbierać w ciągu czasu nie krótszego niż 3 min.
Liczba pojemników, w których ilość wody jest mniejsza niż 50%
6
intensywności zraszania podanej w kolumnie 2 tabeli 3, nie powinna
przekraczać wartości podanej w kolumnie 6 tej samej tabeli.
Pow. 20,25 m2
8 000
7 000
5 000
2 250
8 000
7 000
Średnica
nominalna 25
4 500
Średnica
nominalna 65
2 250
Przepływ wody
Rys 5. Plan pomieszczenia do zbierania rozproszonej wody
(powierzchnia pomiarowa odpowiada 20,25 m2)
7
Pow. 12,25 m2
8 000
7 000
Średnica
nominalna 65
1 750
8 000
7 000
5 000
3 500
Średnica
nominalna 25
1 750
2 250
Przepływ wody
Rys 6. Plan pomieszczenia do zbierania rozproszonej wody
(powierzchnia pomiarowa odpowiada 12,25 m2)
8
Pow. 9 m2
8 000
7 000
Średnica
nominalna 65
1 500
8 000
7 000
5 000
3 000
Średnica
nominalna 25
1 500
2 500
Przepływ wody
Rys 7. Plan pomieszczenia do zbierania rozproszonej wody
(powierzchnia pomiarowa odpowiada 9 m2)
9
Pow. 6,25 m2
8 000
7 000
Średnica
nominalna 65
1 250
8 000
7 000
5 000
2 500
Średnica
nominalna 25
1 250
2 250
Przepływ wody
Rys 8. Plan pomieszczenia do zbierania rozproszonej wody
(powierzchnia pomiarowa odpowiada 6,25 m2)
Tabela 3. Rozpraszanie wody
Znamionowa
średnica
otworu [mm]
Intensywność
zraszania
[mm/min]
Natężenie
przepływu
przez tryskacz
[I/min]
Powierzchnia
chroniona
[m2]
Rozstaw
tryskaczy
[m]
Dopuszczalna liczba
pojemników
z mniejszą
zawartością wody
10
2,5
5,0
15,0
10,0
30,0
50,6
61,3
135,0
90,0
187,5
20,25
12,25
9
9
6,25
4,5
3,5
3
3
2,5
8
5
4
4
3
15
20
2.2.7. Rozdział wody powyżej i poniżej rozpryskiwacza
Ilość wody płynącej w dół od rozpryskiwacza tryskacza powinna
wynosić od 40% do60 % dla tryskaczy klasycznych i 80% do100 % dla
tryskaczy rozpylających.
Tryskacze powinny być zamontowane poziomo w przewodzie do prób
- por. rysunek 9
10
Φ 450
Φ 400
20
Przegroda
Rys. 11.9. Przyrząd do określania rozdziału wody powyżej i poniżej
rozpryskiwacza. [1]
Pozycja rozpryskiwacza w przyrządzie jest taka, że teoretyczna linia
podziału między dwoma obszarami pomiarowymi przecina punkt na osi
tryskacza, gdzie rozproszona woda przesuwa się w zasadzie równolegle do
przegrody. Tryskacze należy badać przy parametrach podanych w tabeli 4.
Tabela 4. Parametry przepływu
Znamionowa średnica
Natężenie przepływu wody przez tryskacz
otworu
[dm3/min]
10
50
[mm]
15
60
20
90
2.2.8. Powierzchnia zraszania
Obliczeniowa powierzchnia zraszania Fo [4] ma kształt kwadratu
o boku a, odpowiednio do siatki rozmieszczenia tryskaczy w równoległych
szeregach. Powierzchnia zraszania tryskaczy narzuca określoną odległość
między rozmieszczonymi tryskaczami.
Dla tryskacza klasycznego r,. wynosi od 4 do 4,5 m, czyli
powierzchnia Fr wynosi od 50 do 63 m2, natomiast do obliczeń przyjmuje się
od 9 do 12 m2.
11
Fr
Rys. 10. Powierzchnia zraszania
Fr – powierzchnia rzeczywista
zraszania,
Fe – powierzchnia efektywna
zraszania,
Fo – powierzchnia obliczeniowa
zraszania,
rr – promień powierzchni
rzeczywistej,
ro – promień powierzchni
obliczeniowej
Fo
rr
Fe
ro
Powierzchnia obliczeniowa zraszania [m2]
Współczynnik wykorzystania wody jest to stosunek wydajności na powierzchnię obliczeniową Fo do ogólnej wydajności tryskacza Qr.
W = Qo/Qr
(2)
Przy założeniu równomierności zraszania całej powierzchni Fr
W = F0/Fr.
(3)
dla tryskaczy klasycznych W wynosi od 0,18 do 0,19, co oznacza, że ok. 82%
wody wypływającej wynoszonej jest poza obręb obliczeniowej powierzchni
zraszania Fo. Wielkość powierzchni zraszania, jak widać na rys. 11, jest
uzależniona od ciśnienia. Zakres optymalnych ciśnień waha się w granicach
od 0,5 do 5 bar. Powierzchnia zraszania w tych granicach jest najbardziej
korzystna pod względem wielkości. W różnych rodzajach tryskaczy,
przeważnie po przekroczeniu wartości ciśnienia 5 bar, powierzchnia zraszania
znacząco się zmniejsza.
14
12
10
8
6
4
2
0
0,5
1
1,5
2
3
4
Ciśnienie [bar]
5
6
7
Rys. 11. Zależność powierzchni zraszania od ciśnienia dla tryskacza
„stojącego” o średnicy 15 mm.
12
Przy projektowaniu urządzeń tryskaczowych, zgodnie z normą [2],
uwzględnia się maksymalne powierzchnie zraszania w zależności od rodzaju
zagrożenia pożarowego (ZP) i intensywności zraszania (I). Zależności
te pokazano w tabeli 5. Oprócz podanych w tabeli, występuje jeszcze
wartość 15 m2 maksymalnej powierzchni zraszania, która to wielkość
pojawia się w niektórych przypadkach przy ZP1 dla tryskaczy rozpylających
w przestrzeniach pomiędzy palnymi dachami a stropami oraz pomiędzy
palnymi stropami a sufitami podwieszonymi. Dla tryskaczy przyściennych
w przypadku ZP1 przyjmuje się 15 m2 za maksymalną powierzchnię
zraszania bez dodatkowych uwarunkowań.
Q [l/min]
Tabela 5. Zestawienie zależności wielkości z PN [2]
Zagrożenie pożarowe
Minimalna
Maksymalna
(ZP)
intensywność zraszania powierzchnia chroniona
[mm/min]
przez jeden tryskacz [m2]
ZP 1
9,5
21
ZP 2.1 - 2.3
5,0
12
ZP 3.1 - 4.4
>7,5
9
400
380
360
340
320
300
280
260
240
220
200
180
160
140
120
100
80
60
40
20
0
0 1 2
3 4 5
6
7 8
9 10
Rys. 12. Charakterystyka przepływu w funkcji ciśnienia. [6]
Dla zobrazowania zależności wydatku (Q) w funkcji ciśnienia (p)
13
można posłużyć się wykresem z rys. 12. Wykres niniejszy odwzorowuje
zależność tych wielkości dla tryskaczy o średnicy nominalnej 15 mm i stałej
wypływu K = 80 dm3 x min-1 x bar -1/2.
3. Opis stanowiska badawczego
3.1. Schemat stanowiska
Zawór
odcinający
Zawór
regulacyjny
Manometr
Gniazdo przystosowane do montażu
próbek o średnicy 10, 15, 20 mm
43
36
29
22
Pojemnik
pomiarowy
400
15
8
1
2
3
4
5
6
7
F
400
Rys. 13. Schemat stanowiska badawczego.
3.2. Przygotowanie stanowiska do badań
UWAGA: W związku z tym, że stanowisko laboratoryjne przedstawione
na rys. 13 odbiega w swojej konstrukcji i parametrach
od stanowisk normowych z rys. 5, 6, 7 i 8, przebieg ćwiczenia
odbiegał będzie od zaleceń normy. Niemniej jednak niektóre
procedury pomiarów zostaną zachowane.
3.2.1. Pomiary wstępne
Przed przystąpieniem do ćwiczenia należy dokonać następujących
pomiarów wielkości charakterystycznych dla próbek (tryskaczy, zraszaczy)
14
i stanowiska:
 pomiar średnicy nominalnej otworu tryskacza,
 określenie stałej wypływy K,
 pomiar i obliczenie pola powierzchni wlotu pojemnika pomiarowego,
 pomiar i obliczenie pola powierzchni całego stanowiska
laboratoryjnego,
 pomiar wysokości od krawędzi pojemnika pomiarowego do sufitu,
 pomiar odległości rozpryskiwacza tryskacza od sufitu.
3.2.2. Dobór tryskacza
Przy stanowisku laboratoryjnym umieszczone są tryskacze
i pogrupowane zgodnie z ich rodzajem na:
 klasyczne,
 rozpylające,
 rozpylające z rozpraszaniem płaskim,
 suche.
Z dostępnych tryskaczy należy wybrać jeden, sprawdzić jego średnicę
znamionową otworu i zamontować w rurze zasilającej. Wybierać kolejno
następujące średnice: 10 mm, 15 mm, 20 mm, co powinno odpowiadać stałej
wypływu K odpowiednio 57, 80, 115. Należy także sprawdzić i zanotować
oznakowanie tryskaczy.
Przygotowanie pojemników pomiarowych
Należy usunąć wodę ze wszystkich pojemników pomiarowych, które
są umieszczone w stanowisku laboratoryjnym (po ustawieniu żądanego
ciśnienia na zaworze regulacyjnym). Wszystkie pojemniki należy ustawić
w oznaczonych numerami miejscach.
4.
Przebieg ćwiczenia
4.1. Przygotowanie
a) zapoznać się z budową stanowiska i przygotowanymi próbkami,
b) dokonać pomiarów zgodnie z punktem 3.2.1,
c) wybrać i zamontować tryskacz zgodnie z punktem 3.2.2,
d) ustawić ciśnienie do założonej intensywności zraszania.
Odkręcić zawór odcinający, a następnie zaworem regulacyjnym ustawić
ciśnienie, sprawdzając je na manometrze. Wartość ciśnienia wynika z żądanej
intensywności zraszania zgodnie z poniższymi zależnościami:
15
Q=I x F
(4)
3
gdzie: Q – wydatek [dm /min],
I – intensywność zraszania [mm/min]
F – rzeczywista powierzchnia zraszania [m2] (w tym przypadku 16 m2)
Q= K x √
(5)
3
gdzie: Q – wydatek [dm /min],
K — stała wypływu,
p — ciśnienie [bar]
Aby uzyskać odpowiednią intensywność zraszania, należy przyjmować
następujące ciśnienie:
1) dla próbek z K = 57, I = 2,5 mm/min
→ p = 0,5 bar,
2) dla próbek z K = 80, I = 5,0 mm/min
→ p = 1,0 bar,
3) dla próbek z K = 115, I = 10 mm/min
→ p = 2 bar,
e) po ustawieniu ciśnienia zamknąć zawór odcinający,
f) przygotować pojemniki zgodnie z punktem 3.2.3.
4.2. Pomiary
a) otworzyć zawór odcinający (por. rys. 13) na czas 3 min,
b) odczytać ilość wody zgromadzonej w poszczególnych pojemnikach
pomiarowych i przeliczyć na intensywność zraszania (zanotować
w tabeli 6),
c) wykonać trzy pomiary dla każdej z wybranych próbek.
4.3. Interpretacja wyników
a) średnia intensywność zraszania (I śr., tabela 6) w poszczególnych pojemnikach powinna w przybliżeniu odpowiadać założonej intensywności
zraszania (pkt. 4.1 d)), wyniki te należy zinterpretować, porównując
z tabelą 3 w niniejszej instrukcji,
b) należy wykonać rysunek (rzutu z góry i aksonometrię) stanowiska
z naniesieniem wartości średniej intensywności zraszania w celu
obrazowego zinterpretowania wyników,
c) spostrzeżenia i wnioski.
16
Tabela 6. Badanie intensywności zraszania tryskaczy i zraszaczy
Lp.
Numer
pojemnika
1
TRYSKACZ 1, typ - ....................................................................................................................
TRYSKACZ 2, typ: ............................................................................
Vśr. Wartość I śr Średnia
Vśr Wartość
I śr Średnia
1 pomiar
2 pomiar
3 pomiar
1 pomiar
2 pomiar
3 pomiar
średnia
średnia
intensywność
intensywnoś
ć
cm3
cm3
cm3
cm3
cm3
cm3
cm3
cm3
mm/min
m m/ min
2
3
4
5
6
7
8
9
10
11
1
2
3
4
5
6
7
…
…
…
48
,
49
Iśr – średnia intensywność zraszania, Iśr = Vśr/t·S [cm3/min·cm2 = 10 mm/min], Vśr – wartość średnia z trzech pomiarów [cm3], t – czas pomiaru [min],
S – pole przekroju pojemnika (wlotu) [cm2].
17
5. Opracowanie sprawozdania
W sprawozdaniu powinny być zawarte między innymi:
1. Karta tytułowa,
2. Cel i zakres sprawozdania,
3. Wprowadzenie teoretyczne,
4. Opis i schemat stanowiska badawczego,
5. Wypełniona tabela 6,
6. Rysunki wykonane zgodnie z pkt. 4.3 b),
7. Interpretacja wyników zgodnie z pkt. 4.3 a),
8. Podsumowanie i wnioski.
6. Pytania kontrolne
1. Podaj definicje:
 tryskacza,
 współczynnika przewodności,
 wskaźnika czasu zadziałania,
 tryskaczy: klasycznego, rozpylającego, przyściennego (dołącz
szkic przedstawiający zasadę działania).
2. Scharakteryzuj powierzchnie zraszania.
3. Podaj zależność powierzchni zraszania od ciśnienia.
4. Oblicz ciśnienie, tak aby uzyskać daną intensywność zraszania:
Dane:
F= 16m2,
I = 2,5 mm/min,
K = 57
5. Narysuj i opisz schemat stanowiska badawczego.
6. Wymień rodzaje tryskaczy według pozycji montażowej.
7. Literatura
[1] PN - ISO 6182 – 1, Ochrona przeciwpożarowa. Urządzenia
tryskaczowe. Wymagania i metody badań dla tryskaczy.
[2] PN - M. 51540, Ochrona przeciwpożarowa Urządzenie
tryskaczowe. Zasady projektowania i instalowania oraz odbioru i
eksploatacji.
[3] Fire Protection of Buildings, Home Office (Fire Department),
London 1990.
[4] Waldemar Jakubowski, Uzależnić rzeczywistą, efektywną i
obliczeniową powierzchnię zraszania w funkcji średnicy i ciśnienia
18
na wylocie tryskacza, PD 4761/14, WOSP 1976.
[5] Stałe Instalacje Gaśnicze, projektowanie, dystrybucja, montaż
serwis, firma „Budmax", 1998.
19
