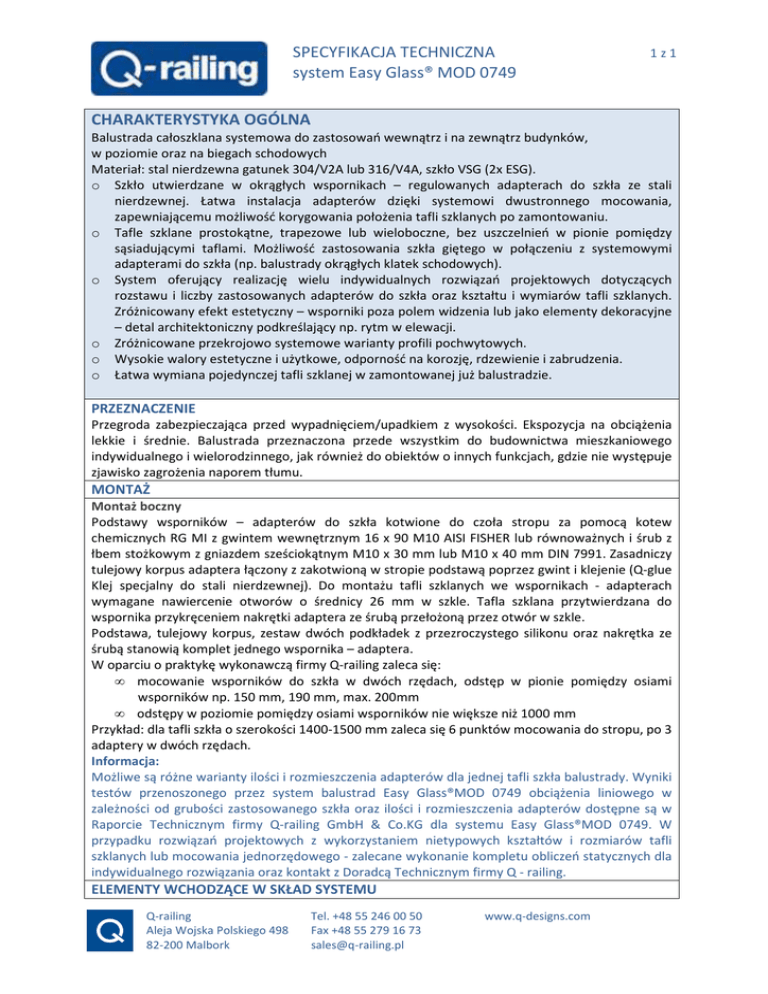

SPECYFIKACJA TECHNICZNA system Easy Glass® MOD 0749

SPECYFIKACJA TECHNICZNA
system Easy Glass® MOD 0749
1z1
CHARAKTERYSTYKA OGÓLNA
Balustrada całoszklana systemowa do zastosowań wewnątrz i na zewnątrz budynków,
w poziomie oraz na biegach schodowych
Materiał: stal nierdzewna gatunek 304/V2A lub 316/V4A, szkło VSG (2x ESG).
o Szkło utwierdzane w okrągłych wspornikach – regulowanych adapterach do szkła ze stali
nierdzewnej. Łatwa instalacja adapterów dzięki systemowi dwustronnego mocowania,
zapewniającemu możliwość korygowania położenia tafli szklanych po zamontowaniu.
o Tafle szklane prostokątne, trapezowe lub wieloboczne, bez uszczelnień w pionie pomiędzy
sąsiadującymi taflami. Możliwość zastosowania szkła giętego w połączeniu z systemowymi
adapterami do szkła (np. balustrady okrągłych klatek schodowych).
o System oferujący realizację wielu indywidualnych rozwiązań projektowych dotyczących
rozstawu i liczby zastosowanych adapterów do szkła oraz kształtu i wymiarów tafli szklanych.
Zróżnicowany efekt estetyczny – wsporniki poza polem widzenia lub jako elementy dekoracyjne
– detal architektoniczny podkreślający np. rytm w elewacji.
o Zróżnicowane przekrojowo systemowe warianty profili pochwytowych.
o Wysokie walory estetyczne i użytkowe, odporność na korozję, rdzewienie i zabrudzenia.
o Łatwa wymiana pojedynczej tafli szklanej w zamontowanej już balustradzie.
PRZEZNACZENIE
Przegroda zabezpieczająca przed wypadnięciem/upadkiem z wysokości. Ekspozycja na obciążenia
lekkie i średnie. Balustrada przeznaczona przede wszystkim do budownictwa mieszkaniowego
indywidualnego i wielorodzinnego, jak również do obiektów o innych funkcjach, gdzie nie występuje
zjawisko zagrożenia naporem tłumu.
MONTAŻ
Montaż boczny
Podstawy wsporników – adapterów do szkła kotwione do czoła stropu za pomocą kotew
chemicznych RG MI z gwintem wewnętrznym 16 x 90 M10 AISI FISHER lub równoważnych i śrub z
łbem stożkowym z gniazdem sześciokątnym M10 x 30 mm lub M10 x 40 mm DIN 7991. Zasadniczy
tulejowy korpus adaptera łączony z zakotwioną w stropie podstawą poprzez gwint i klejenie (Q-glue
Klej specjalny do stali nierdzewnej). Do montażu tafli szklanych we wspornikach - adapterach
wymagane nawiercenie otworów o średnicy 26 mm w szkle. Tafla szklana przytwierdzana do
wspornika przykręceniem nakrętki adaptera ze śrubą przełożoną przez otwór w szkle.
Podstawa, tulejowy korpus, zestaw dwóch podkładek z przezroczystego silikonu oraz nakrętka ze
śrubą stanowią komplet jednego wspornika – adaptera.
W oparciu o praktykę wykonawczą firmy Q-railing zaleca się:
• mocowanie wsporników do szkła w dwóch rzędach, odstęp w pionie pomiędzy osiami
wsporników np. 150 mm, 190 mm, max. 200mm
• odstępy w poziomie pomiędzy osiami wsporników nie większe niż 1000 mm
Przykład: dla tafli szkła o szerokości 1400-1500 mm zaleca się 6 punktów mocowania do stropu, po 3
adaptery w dwóch rzędach.
Informacja:
Możliwe są różne warianty ilości i rozmieszczenia adapterów dla jednej tafli szkła balustrady. Wyniki
testów przenoszonego przez system balustrad Easy Glass®MOD 0749 obciążenia liniowego w
zależności od grubości zastosowanego szkła oraz ilości i rozmieszczenia adapterów dostępne są w
Raporcie Technicznym firmy Q-railing GmbH & Co.KG dla systemu Easy Glass®MOD 0749. W
przypadku rozwiązań projektowych z wykorzystaniem nietypowych kształtów i rozmiarów tafli
szklanych lub mocowania jednorzędowego - zalecane wykonanie kompletu obliczeń statycznych dla
indywidualnego rozwiązania oraz kontakt z Doradcą Technicznym firmy Q - railing.
ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU
Q-railing
Aleja Wojska Polskiego 498
82-200 Malbork
Tel. +48 55 246 00 50
Fax +48 55 279 16 73
[email protected]
www.q-designs.com
SPECYFIKACJA TECHNICZNA
system Easy Glass® MOD 0749
1.
2.
3.
4.
2z2
Wsporniki – adaptery do szkła
Tafle szklane gr. 16,76 mm - 21,52mm
Profil pochwytowy z wpustem na szkło
Akcesoria systemowe
ELEMENTY WCHODZĄCE W SKŁAD SYSTEMU – DANE TECHNICZNE
Adapter do szkła
Wymiary
(średnica, H długość tulejowego
korpusu adaptera
bez nakrętki)
Materiał
Wykończenie
powierzchni
Uwagi
Adapter Easy Glass ®MOD 0749 okrągły
Średnica 50 mm, H = 30 mm (dla tafli szkła o grubościach 8 mm – 18 mm)
Średnica 50 mm, H = 40 mm (dla tafli szkła o grubościach 8 mm – 21,52 mm)
Średnica 50 mm, H = 50 mm (dla tafli szkła o grubościach 8 mm – 21,52 mm)
Stal nierdzewna gatunek 304/V2A (zastosowanie wewnątrz budynku) lub
kwasoodporna gatunek 316 /V4A (zastosowanie na zewnątrz budynku) wg
AISI1)
Integralnymi elementami adaptera są okrągłe bezbarwne silikonowe
podkładki do szkła.
Satynowana
Adapter Easy Glass ®MOD 0749 pozwala na montaż tafli szklanych o pełnym
zakresie grubości od 8 mm do 21,52 mm. Zgodnie z obowiązującymi polskimi
normami budowlanymi, przepisami techniczno-budowlanymi oraz praktyką
wykonawczą zaleca się stosowanie szkła o min. grubości 16,76 mm.
Q-railing
Aleja Wojska Polskiego 498
82-200 Malbork
Tel. +48 55 246 00 50
Fax +48 55 279 16 73
[email protected]
www.q-designs.com
SPECYFIKACJA TECHNICZNA
system Easy Glass® MOD 0749
TAFLE SZKLANE
Wymiary
Dobór wysokości i długości tafli szklanych – dowolny, z zachowaniem
wymogów polskich przepisów techniczno-budowlanych oraz w przypadku
rozwiązań nietypowych - w oparciu o obliczenia statyczne dla
indywidualnego rozwiązania projektowego.
Tafli o długościach 100 mm ≤ szer. ≤ 500mm nie stosuje się jako odcinków
samostojących, lecz jedynie jako uzupełnienie długości balustrady. Odcinek
taki należy zwieńczyć pochytem dla zwiększenia jego stabilności.
Tafle szkła o grubościach 8mm - 21,52mm.
Zgodnie z obowiązującymi polskimi normami budowlanymi, przepisami
techniczno-budowlanymi oraz praktyką wykonawczą zaleca się stosowanie
szkła o min. grubości 16,76 mm.
Bezpieczne szkło zespolone laminowane (VSG )z jednowarstwowego szkła
hartowanego (ESG) z folią z butyralupoliwinylu (PVB).
VSG=2xESG:
8 mm ESG-0,76 mm PVB - 8 mm ESG
10 mm ESG-0,76 mm PVB-10 mm ESG.
Alternatywnie można stosować folie PVB o grubości 1,52 mm.
Materiał
Kolorystyka
Uwagi
3z3
Minimalne naprężenie niszczące dla stosowanego typu szkła:
ESG 120 N/mm2
Folie pośrednie z PVB muszą przy 23°C wykazywać następujące
parametry mechaniczne:
• wytrzymałość na rozerwanie: > 20 N/mm2 ,
• wydłużenie przy zerwaniu: > 250 %.
Zgodnie z normą PN-EN ISO 12543-1,2,3,4,5,6
Przy zachowaniu szklenia taflami szkła hartowanego i laminowanego - bez
ograniczeń odcieni . Możliwość zastosowania folii z nadrukiem oraz
kolorowych folii PVB .
Wszystkie krawędzie tafli szklanych szlifowane. Poszczególne elementy
szklenia zdystansowane pomiędzy sobą, bez uszczelnień pionowych. Łączenie
tafli szklanych za pomocą wspólnego pochwytu.
Q-railing
Aleja Wojska Polskiego 498
82-200 Malbork
Tel. +48 55 246 00 50
Fax +48 55 279 16 73
[email protected]
www.q-designs.com
SPECYFIKACJA TECHNICZNA
system Easy Glass® MOD 0749
4z4
PROFIL POCHWYTOWY Z WPUSTEM NA SZKŁO
Wymiary
Przekrój okrągły, ø 42.4 mm/ ø 48.3 mm/ ø 60.3 mm, grubość ścianki
profilu 1.5 mm, L = 2500 mm lub L = 5000 mm
Przekrój prostokątny, 60 x 40 mm, grubość ścianki profilu 1.5 mm, L= 2500
mm lub L = 5000 mm
Przekrój kwadratowy, 40 x 40 mm/60 x 60 mm,grubość ścianki profilu 1.5
mm, L= 2500 mm lub L = 5000 mm
Przekrój owalny, 80 x 40 mm/110 x 40 mm, grubość ścianki profilu 1.5 mm, L
= 2500 mm lub L = 5000 mm
Materiał
Stal nierdzewna gatunek 304/V2A (zastosowanie wewnątrz budynku) lub
kwasoodporna gatunek 316/V4A (zastosowanie na zewnątrz budynku) wg
AISI1)
Wykończenie
Satynowana lub polerowana na wysoki połysk
powierzchni
Uwagi
Profile pochwytowe dostępne są z systemowymi uszczelkami EPDM w
kolorze czarnym stabilizującymi profil na tafli szkła balustrady oraz
akcesoriami w postaci łączników i zakończeń.
Uszczelka EPDM stabilizująca jest elementem niewidocznym po
zamontowaniu profilu pochwytowego.
AKCESORIA SYSTEMOWE
Łączniki, płaskie zakończenia oraz kołnierze ścienne dla profili pochwytowych – stal nierdzewna
gatunek 304/V2A (zastosowanie wewnątrz budynku) lub kwasoodporna gatunek 316/V4A
(zastosowanie na zewnątrz budynku) wg AISI1). Wykończenie powierzchni: satynowana lub
polerowana na wysoki połysk.
Q –glue Klej specjalny do stali nierdzewnej
Q - cleaner Spray do czyszczenia stali nierdzewnej
Q-glasscleaner Środek do czyszczenia szkła
Materiały montażowe AISI 316/ V4A
Q-railing
Aleja Wojska Polskiego 498
82-200 Malbork
Tel. +48 55 246 00 50
Fax +48 55 279 16 73
[email protected]
www.q-designs.com
SPECYFIKACJA TECHNICZNA
system Easy Glass® MOD 0749
5z5
BADANIA TECHNICZNE
o
Raport Techniczny firmy Q-railing GmbH & Co.KG dla systemu Easy Glass®MOD 0749
Montaż balustrady całoszklanej w systemie Easy Glass® MOD 0749
KLASYFIKACJA CPV
45000000-7 Roboty budowlane
Grupa
45200000-9
Roboty budowlane w zakresie wznoszenia kompletnych obiektów
budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i
wodnej
Klasa
45210000-2
Roboty budowlane w zakresie budynków
Lub
45000000-7 Roboty budowlane
Grupa
45400000-1 Roboty wykończeniowe w zakresie obiektów budowlanych
Klasa
45420000-7 Roboty w zakresie zakładania stolarki budowlanej oraz roboty
ciesielskie
Kategoria
45421000-4 Roboty w zakresie stolarki budowlanej
Podkategoria 45421100-5 Instalowanie drzwi, okien i podobnych elementów
45421141-4 Instalowanie przegród
1)
Oznaczenia ww. gatunków stali wg. różnych norm:
wg
wg
wg
wg wg
EN 10088 DIN
PN
AISI SS
wg
BS
1.4301
X5 CrNi 18 10
304
2332
304 S 16
1.4401
X5 CrNiMo 17 122 0H17N12M2T 316
2347
316 S 31
0H18N9
DiN - Deutsche Industrie Normen (www.din.de)
PN - Polskie Normy (PKN: www.pkn.pl)
AISI - American Iron and Steel Institute (www.steel.org)
SS - Swedish Standard (www.sis.se)
BS - British Standard (www.bsi-global.com)
