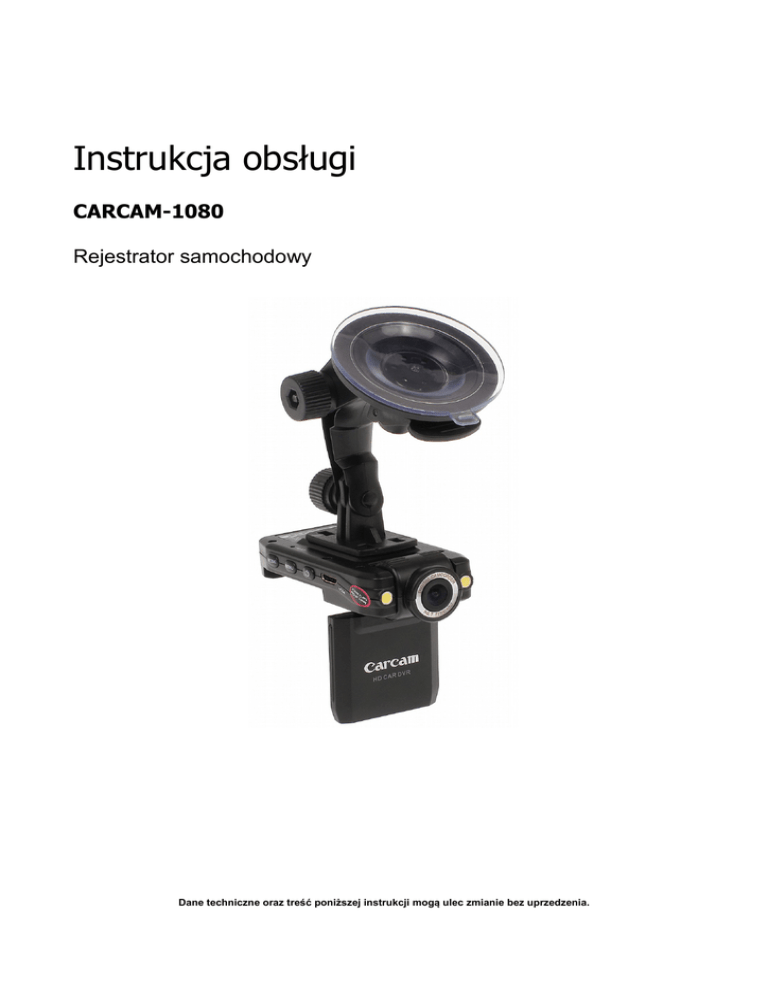

Instrukcja obsługi

Instrukcja obsługi
CARCAM-1080
Rejestrator samochodowy
Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia.
Odbiornik zgodny jest z warunkami dyrektywy 89/336/EEC dotyczącej
przestrzegania przez kraje członkowskie przepisów zgodności
elektromagnetycznej oraz warunkami dyrektyw 73/23/EEC i 93/68/EEC
dotyczących przestrzegania przez kraje członkowskie przepisów niskiego
napięcia i bezpieczeństwa związanego z obsługą urządzeń elektrycznych.
Symbol ten informuje, że danego urządzenia elektrycznego lub
elektronicznego, po zakończeniu jego eksploatacji, nie wolno
wyrzucać razem z odpadami gospodarczymi. Urządzenie należy
przekazać do wyspecjalizowanego punktu zbiórki. Szczegółowe
informacje o najbliższym punkcie zbiórki można uzyskać u władz
lokalnych. Ponadto produkt można oddać lokalnemu dystrybutorowi
podczas zakupu innego urządzenia o podobnych właściwościach.
Odpowiednia utylizacja urządzenia pozwala zachować cenne zasoby
naturalne i uniknąć negatywnego wpływu na zdrowie i środowisko,
które może być zagrożone w przypadku niewłaściwego postępowania
z odpadami.
1. Funkcje urządzenia
● Funkcja automatycznego nagrywania po włączeniu urządzenia,
● Wyłączalny oświetlacz LED
● Kamera regulowana w pionie
● Max. rozdzielczość video: Full HD (1920 x 1080)
● Maksymalny rozmiar karty micro SD do 32 GB (także SDHC)
● Funkcja fotografowania
● Możliwość podglądu obrazu na żywo oraz przeglądania nagrań na wbudowanym
wyświetlaczu LCD,
● W zestawie uchwyt do przymocowania do szyby,
2. Opis urządzenia
1.
Widok boków:
2
6
7
3
8
4
9
5
1
Gniazdo kart micro SD
2
3
4
5
Gniazdo mini USB
Przycisk wyboru opcji / wyłączanie LCD
Przycisk wyboru opcji / wyłączanie LED
Zatwierdzanie wyboru / wł. lub wył.nagrywania
6
7
8
9
Wybór trybu: rejestrator / aparat / przeglądanie karty
Włączanie menu OSD
Włączanie / wyłączania urządzenia
Gniazdo mini HDMI
3. Obsługa urządzenia
Włączanie/wyłączanie
Aby włączyć /wyłączyć urządzenie wciśnij i przytrzymaj przycisk
Nagrywanie video
1. Przyciskiem MODE wybierz tryb pracy kamery video (w prawym górnym rogu
wyświetlona ikona kamery). Po włączeniu urządzenie automatycznie przechodzi w
tryb nagrywania i rozpoczyna zapis video.
2. Urządzenie automatycznie rozpoczyna nagrywanie video po jego włączeniu.
3. Aby zakończyć lub ponownie rozpocząć nagrywanie użyj przycisku OK.
4. Użwyając przycisku
możemy włączać lub wyłączać ekran LCD w urządzeniu,
zwiększając tym samym czas pracy na baterii.
5. Użwyając przycisku
włączamy lub wyłączamy dwie diody LED doświetlające
obszar bezpośrednio przed kamerą.
Fotografowanie
1. Przyciskiem MODE wybierz tryb pracy aparatu fotograficznego (w lewym górnym
rogu wyświetlona zostanie ikona aparatu)
2. Aby wykonać zdjęcie wciśnij przycisk OK.
3. Wciskając przycisk menu możemy wybrać opcje aparatu fotograficznego (m.in.
rozdzielczość, jakość obrazu, stabilizację, detekcję twarzy lub uśmiechu, itp.)
Przeglądanie nagrań i zdjęć
1. Przyciskiem MODE wybierz tryb przeglądarki nagrań i zdjęć (w prawym górnym
rogu zostanie wyświetlona ikona:
2. Aby zmienić wyświetlany plik na następny lub poprzedni użyj przycisków
lub
.
3. Aby rozpocząć odtwarzanie pliku wciśnij OK.
Kopiowanie plików do komputera PC
Podłącz urządzenie do komputera za pomocą kabla USB. Po wykryciu urządzenia przez
komputer należy w nim wybrać za pomocą strzałek „Mass storage”. Urządzenie będzie
widoczne jako pamięć wymienna (karta SD).
Używanie urządzenia jako kamery interentowej
Podłącz urządzenie do komputera za pomocą kabla USB. Po wykryciu urządzenia przez
komputer należy w nim wybrać za pomocą strzałek „PC kamera”. Urządzenie będzie
gotowe do pracy bezpośrednio po zainstalowaniu sterownika.
Wybrane ustawienia rejestratora
Wciśnij przycisk MENU, aby zmienić parametry pracy rejestratora. Przyciski „strzałek” –
wybór opcji, OK – zmiana wartości.
1) Resolution – rozdzielczość zapisu: 1080p (1920x1080), 1440x1080, 720p
(1280x720), WVGA (848x480), VGA (640x480)
2) Loop recording – zapisywanie sekwencji video w plikach 2 min, 5 min, 10min, OFF
– całe nagranie w jednym pliku.
3) Exposure – ustawienia ekspozycji kamery
4) Motion detection – nagrywanie po detekcji ruchu (ON/OFF)
5) Beep – sygnalizacja dźwiękiem: (ON/OFF);
6) Record audio – Nagrywanie video z dźwiękiem (ON/OFF)
7) Date Stamp - zapisywanie w sekwencjach video czasu
4. Specyfikacja techniczna
Przetwornik:
Kąt widzenia kamery:
Wyświetlacz:
1/3.2” CMOS
70°
2.0" TFT LCD
Głośnik:
Tak, wbudowany
Pamięć
Zewnętrzna: gniazdo kart microSD (brak karty
w zestawie)
Max. pojemność karty pamięci:
Kompresja:
Parametry zapisywanych nagrań
audio-video:
Rozdzielczość zapisywanych
zdjęć:
Zajętość pamięci przy
nagrywaniu video:
Tryby pracy rejestratora:
Zasilanie:
Czas pracy na akumulatorze:
32 GB (także SDHC)
MJPEG (format pliku *.avi)
Video: max. Full HD 1920 x 1080 @ 25 kl/s
audio: 32 kHz, mono, PCM, 512 bps
4032 x 3024 (format pliku *.jpg)
~ 155 MB / min
Automatyczne nagrywanie po włączeniu
Ręczne nagrywanie video
Aparat fotograficzny
Kamera PC
Z zasilacza samochodowego (w zestawie)
Z wbudowanego akumulatora
~ 1h 10min
Interfejsy:
Mini HDMI (typ C), USB 2.0
Współpracujące OS:
Windows 2000/XP/VISTA/7
Wymiary (bez uchwytu samoch.):
Masa:
103 x 53 x 27 mm
90 g
