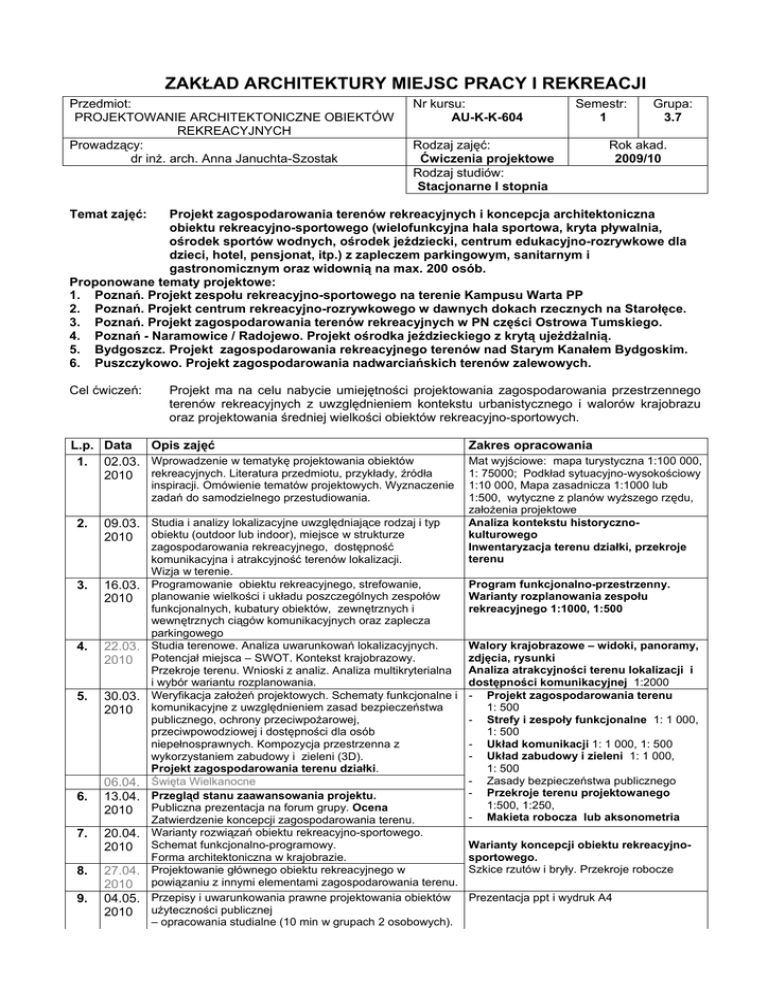

ZAKŁAD ARCHITEKTURY MIEJSC PRACY I REKREACJI

ZAKŁAD ARCHITEKTURY MIEJSC PRACY I REKREACJI
Przedmiot:
PROJEKTOWANIE ARCHITEKTONICZNE OBIEKTÓW
REKREACYJNYCH
Prowadzący:
dr inż. arch. Anna Januchta-Szostak
Nr kursu:
AU-K-K-604
Semestr:
1
Rodzaj zajęć:
Ćwiczenia projektowe
Rodzaj studiów:
Stacjonarne I stopnia
Grupa:
3.7
Rok akad.
2009/10
Temat zajęć:
Projekt zagospodarowania terenów rekreacyjnych i koncepcja architektoniczna
obiektu rekreacyjno-sportowego (wielofunkcyjna hala sportowa, kryta pływalnia,
ośrodek sportów wodnych, ośrodek jeździecki, centrum edukacyjno-rozrywkowe dla
dzieci, hotel, pensjonat, itp.) z zapleczem parkingowym, sanitarnym i
gastronomicznym oraz widownią na max. 200 osób.
Proponowane tematy projektowe:
1. Poznań. Projekt zespołu rekreacyjno-sportowego na terenie Kampusu Warta PP
2. Poznań. Projekt centrum rekreacyjno-rozrywkowego w dawnych dokach rzecznych na Starołęce.
3. Poznań. Projekt zagospodarowania terenów rekreacyjnych w PN części Ostrowa Tumskiego.
4. Poznań - Naramowice / Radojewo. Projekt ośrodka jeździeckiego z krytą ujeżdżalnią.
5. Bydgoszcz. Projekt zagospodarowania rekreacyjnego terenów nad Starym Kanałem Bydgoskim.
6. Puszczykowo. Projekt zagospodarowania nadwarciańskich terenów zalewowych.
Cel ćwiczeń:
Projekt ma na celu nabycie umiejętności projektowania zagospodarowania przestrzennego
terenów rekreacyjnych z uwzględnieniem kontekstu urbanistycznego i walorów krajobrazu
oraz projektowania średniej wielkości obiektów rekreacyjno-sportowych.
L.p. Data Opis zajęć
1. 02.03. Wprowadzenie w tematykę projektowania obiektów
2010 rekreacyjnych. Literatura przedmiotu, przykłady, źródła
inspiracji. Omówienie tematów projektowych. Wyznaczenie
zadań do samodzielnego przestudiowania.
2.
09.03. Studia i analizy lokalizacyjne uwzględniające rodzaj i typ
2010 obiektu (outdoor lub indoor), miejsce w strukturze
3.
16.03.
2010
4.
22.03.
2010
5.
30.03.
2010
6.
06.04.
13.04.
2010
7.
20.04.
2010
8.
27.04.
2010
04.05.
2010
9.
zagospodarowania rekreacyjnego, dostępność
komunikacyjna i atrakcyjność terenów lokalizacji.
Wizja w terenie.
Programowanie obiektu rekreacyjnego, strefowanie,
planowanie wielkości i układu poszczególnych zespołów
funkcjonalnych, kubatury obiektów, zewnętrznych i
wewnętrznych ciągów komunikacyjnych oraz zaplecza
parkingowego
Studia terenowe. Analiza uwarunkowań lokalizacyjnych.
Potencjał miejsca – SWOT. Kontekst krajobrazowy.
Przekroje terenu. Wnioski z analiz. Analiza multikryterialna
i wybór wariantu rozplanowania.
Weryfikacja założeń projektowych. Schematy funkcjonalne i
komunikacyjne z uwzględnieniem zasad bezpieczeństwa
publicznego, ochrony przeciwpożarowej,
przeciwpowodziowej i dostępności dla osób
niepełnosprawnych. Kompozycja przestrzenna z
wykorzystaniem zabudowy i zieleni (3D).
Projekt zagospodarowania terenu działki.
Święta Wielkanocne
Przegląd stanu zaawansowania projektu.
Publiczna prezentacja na forum grupy. Ocena
Zatwierdzenie koncepcji zagospodarowania terenu.
Warianty rozwiązań obiektu rekreacyjno-sportowego.
Schemat funkcjonalno-programowy.
Forma architektoniczna w krajobrazie.
Projektowanie głównego obiektu rekreacyjnego w
powiązaniu z innymi elementami zagospodarowania terenu.
Przepisy i uwarunkowania prawne projektowania obiektów
użyteczności publicznej
– opracowania studialne (10 min w grupach 2 osobowych).
Zakres opracowania
Mat wyjściowe: mapa turystyczna 1:100 000,
1: 75000; Podkład sytuacyjno-wysokościowy
1:10 000, Mapa zasadnicza 1:1000 lub
1:500, wytyczne z planów wyższego rzędu,
założenia projektowe
Analiza kontekstu historycznokulturowego
Inwentaryzacja terenu działki, przekroje
terenu
Program funkcjonalno-przestrzenny.
Warianty rozplanowania zespołu
rekreacyjnego 1:1000, 1:500
Walory krajobrazowe – widoki, panoramy,
zdjęcia, rysunki
Analiza atrakcyjności terenu lokalizacji i
dostępności komunikacyjnej 1:2000
- Projekt zagospodarowania terenu
1: 500
- Strefy i zespoły funkcjonalne 1: 1 000,
1: 500
- Układ komunikacji 1: 1 000, 1: 500
- Układ zabudowy i zieleni 1: 1 000,
1: 500
- Zasady bezpieczeństwa publicznego
- Przekroje terenu projektowanego
1:500, 1:250,
- Makieta robocza lub aksonometria
Warianty koncepcji obiektu rekreacyjnosportowego.
Szkice rzutów i bryły. Przekroje robocze
Prezentacja ppt i wydruk A4
10. 11.05.
2010
11. 18.05.
2010
12. 25.05.
2010
13.
14.
Praca nad indywidualną koncepcją obiektów rekreacyjnosportowych.
Koncepcja architektoniczna obiektu rekreacyjnosportowego uwzględniająca układ funkcjonalny,
komunikację zewn. i wewn. oraz zasady ewakuacji, układ
konstrukcyjny hali sportowej, zaplecze socjalne i sanitarne,
małą gastronomię itp.
01.06. Synchronizacja projektu w zakresie formy, funkcji
2010 i konstrukcji. Powiązania z otoczeniem.
Relacje krajobrazowe. Materiał i kolorystyka.
Detal architektoniczny lub urbanistyczny.
08.06. Metody zapisu graficznego. Praca nad końcowym
2010 opracowaniem projektu i syntetycznym zapisem w postaci
posteru. Opis techniczny.
15. 15.06. Przegląd końcowy projektów. Ocena.
Projekt obiektu rekreacyjno-sportowego z
zapleczem socjalnym i sanitarnym oraz
małą gastronomią. Skala 1: 100
Zakres projektu:
- rzuty poszczególnych kondygnacji,
przekroje z układem konstrukcyjnym,
elewacje z kolorystyką i rozwiązaniami
materiałowymi (w kontekście
krajobrazowym)
-
aksonometria lub wizualizacje
detal architektoniczny - wizualizacje
opis techniczny
Poster (2 strony formatu A4 w pionie)
Pełen zakres opracowania.
29.06. Przegląd poprawkowy. Wpisy ocen.
Forma oddania pracy i inne ustalenia prowadzącego:
Plansze z tabelką w prawym dolnym rogu, formatu 50x70 w poziomie, zawierające:
1.
Układ przestrzenny zespołu urbanistycznego 1:2000 - aksonometria lub wizualizacja 3D z lotu ptaka;
Schemat układu bulwarów, tras rowerowych, pieszych, konnych i wodnych.
2. Projekt zagospodarowania terenów rekreacyjnych 1:1000 lub 1:500; Przekroje fragmentów terenu
projektowanego 1:250; Schematy: zespoły funkcjonalne, komunikacja, układ zabudowy i zieleni; bilans terenu.
3. Projekt obiektu architektury rekreacyjnej – rzuty poszczególnych kondygnacji ze schematem funkcjonalnym,
4 elewacje z kolorystyką, skala 1:100 lub 1:200
4. Wizualizacje obiektu 3D w kontekście krajobrazowym, 2 przekroje budynku, detal.
Opis projektu – format A4 (spięty i podpisany - tabelka) zawierający: analizy lokalizacyjne, dokumentacja
fotograficzna i rysunkowa terenu lokalizacji obiektu arch. rekreacyjnej; wnioski z analiz i wytyczne do planu
miejscowego, wytyczne i założenia projektowe dla obiektu architektury rekreacyjnej; zasady bezpieczeństwa
publicznego i dostępność dla osób niepełnosprawnych; opis techniczny budynku.
Poster – syntetyczny zapis projektu – „wizytówka” przygotowany w 2 formatach:
Mały - A4 – wydruk 2 strony w koszulce foliowej + CD.
Duży – 900x1300 mm z rozdzielczością 150 dpi – 1 plansza - wizytówka projektu do wydruku na wystawę,
przygotowana wyłącznie w zapisie cyfrowym na płycie CD lub DVD.
Zapis projektów na CD lub DVD, system PC.
Plansze projektowe i postery kończące prace semestralne:
zapis w dwóch formatach:
1. RGB - JPG 72 dpi. w skali planszy A2 (1:1)
2. CMYK - TIFF*, 100-150 dpi w skali planszy 1:1
*przy eksporcie plików z COREL do tiff i JPG proszę zwrócić uwagę na wyeksportowane proporcje planszy
Nazwa plików: Nazwa_nazwisko_rok_ak_rgb.jpg , np. pl1_kowalski_05_06_rgb.jpg; pl1_kowalski_05_06_cmyk.tif
Bibliografia:
1.
2.
3.
4.
5.
6.
Błądek Z.: Hotele. Palladium. Wągrowiec 2001
Korzeniewski W.: Nowe warunki techniczno-budowlane 2003. Polcen. Warszawa 2003
Mielczarek Z.: Nowoczesne konstrukcje w budownictwie ogólnym. Arkady. Warszawa 2005
Mokrzyński J. .Architektura wolnego czasu. Arkady. Warszawa. 1973
Neufert P.: Podręcznik projektowania architektoniczno-budowlanego, Arkady, Warszawa 1998
Parczewski W., Tauszyński K., Projektowanie obiektów użyteczności publicznej. WSiP, Warszawa 1988.
7. Parks. Green urban spaces in European cities. Edition Topos. Callwey Verlag. Munchen, Birkhauser Bassel. Boston. Berlin.
8. Perrin G.A., Sport halls & swimming pools. A design and briefing guide. E.&F.N. Spon Ltd. London New York 1980
9. Rojals del Alamo M., Design for fun: playgrounds. Links, Barcelona, Spain
10. Sokołowski C., Krasiejko J. Kryta Pływalnia. Wytyczne programowo-funkcjonalne, DE-I BIG S.A., UKFiT, Warszawa
11. Sturzebecher P., Ulrich S.: Architecture for sport. Wiley-Academy, Great Britain 2002
12. Zabłocki Wojciech: Hale Sportowe Wytyczne Programowo-Funkcjonalne, Sala Sportowa Wielofunkcyjna z areną
44x24 i 36x19 o widowni do 1000 i 200 miejsc, UKFiT 1997
Opracowała: dr inż. arch. Anna Januchta-Szostak
