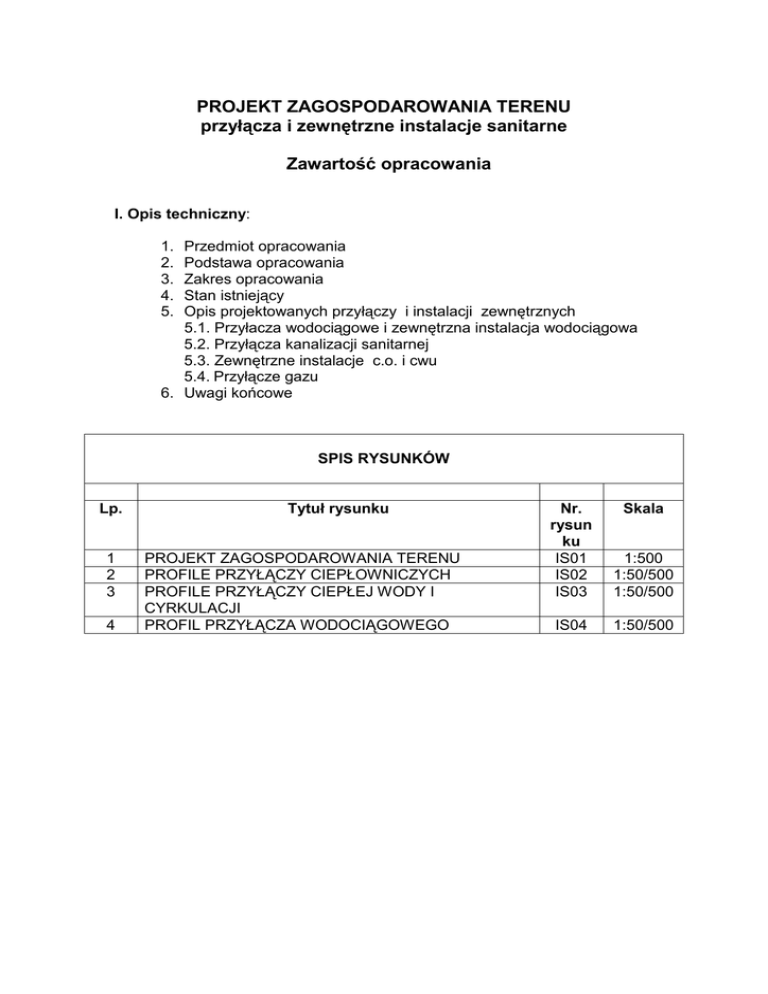

PROJEKT ZAGOSPODAROWANIA TERENU przyłącza i zewnętrzne

PROJEKT ZAGOSPODAROWANIA TERENU
przyłącza i zewnętrzne instalacje sanitarne
Zawartość opracowania
I. Opis techniczny:
1.
2.
3.
4.
5.
Przedmiot opracowania
Podstawa opracowania
Zakres opracowania
Stan istniejący
Opis projektowanych przyłączy i instalacji zewnętrznych
5.1. Przyłacza wodociągowe i zewnętrzna instalacja wodociągowa
5.2. Przyłącza kanalizacji sanitarnej
5.3. Zewnętrzne instalacje c.o. i cwu
5.4. Przyłącze gazu
6. Uwagi końcowe
SPIS RYSUNKÓW
Lp.
1
2
3
4
Tytuł rysunku
PROJEKT ZAGOSPODAROWANIA TERENU
PROFILE PRZYŁĄCZY CIEPŁOWNICZYCH
PROFILE PRZYŁĄCZY CIEPŁEJ WODY I
CYRKULACJI
PROFIL PRZYŁĄCZA WODOCIĄGOWEGO
Nr.
rysun
ku
IS01
IS02
IS03
Skala
1:500
1:50/500
1:50/500
IS04
1:50/500
1. Przedmiot opracowania
Przedmiotem opracowania jest projekt wykonawczy projektu
zagospodarowania terenu w zakresie przyłączy i zewnętrznych instalacji sanitarnych
dla obiektów , które znajdują się na terenie naleŜącym do Teatru Dramatycznego w
Wałbrzychu. Projekt związany jest z modernizacją całego kompleksu budynków
znajdujących się na terenie naleŜącym do Teatru ( budynki nr 1,3,4,5,7,8,9).
Remont obejmuje termomodernizację ( ocieplenie ,wymianę stolarki ), budowę nowej
kotłowni gazowej dla wszystkich budynków, modernizację instalacji grzewczej ,
remont instalacji ciepłej i zimnej wody oraz dostosowanie instalacji do
obowiązujących przepisów BHP i P.POś.
Adres inwestycji :
TEATR DRAMATYCZNY im. Jerzego Szaniawskiego
58-300 WAŁBRZYCH , pl. Teatralny 1,2,3
działka nr 413,414, 415, obręb 0027 Śródmieście nr 27 arkusz mapy nr 9,
Budynek nr 3 – Budynek Administracyjny
Inwestor :
TEATR DRAMATYCZNY im. Jerzego Szaniawskiego
58-300 WAŁBRZYCH, pl. Teatralny 1
2. Podstawa opracowania
2.1. Zlecenie Inwestora
2.2. Projekt budowlany
2.2. Projekty wykonawcze instalacji w poszczególnych budynkach
2.3. Inwentaryzacja na potrzeby projektu
2.4. Uzgodnienia z Inwestorem
2.5. Aktualne przepisy i normy PN
3. Zakres opracowania
Niniejsze opracowanie obejmuje projekt wykonawczy przyłączy oraz zewnętrznych
instalacji wodociągowej., kanalizacji sanitarnej , centralnego ogrzewania.
4. Stan istniejący
Obiekt objęty opracowaniem znajduje się przy pl. Teatralnym 1 w Wałbrzychu na
nieruchomości zabudowanej naleŜącej do Teatru Dramatycznego. Działka jest
ogrodzona. Pozostała część działki jest zagospodarowana i znajdują się tu budynki
teatru i zaplecza technicznego, place i drogi dojazdowe, tereny zielone.
Do poszczególnych budynków doprowadzone są przyłącza wodociągowe oraz
przyłącza kanalizacji sanitarnej o deszczowej.
Z kotłowni znajdującej się w budynku nr 3 , na działce inwestora poprowadzona jest
zewnętrzna instalacja c.o. doprowadzająca czynnik grzewczy do poszczególnych
budynków.
5.Przyłacza wodociągowe i zewnętrzna instalacja wodociągowa
Przyłącza wodociągowe do sieci miejskich zasilające poszczególne budynki
pozostają bez zmian.
-budynek nr 1- Woda doprowadzana jest istniejącym przyłączem wodociągowym Dn
40. Przyłącze wodociągowe pozostaje bez zmian.
- budynek nr 3,4,5 -woda doprowadzana jest istniejącym przyłączem wodociągowym
Dn 50. Przyłącze pozostaje bez zmian. Istniejący wodomierz MZ dn 80 ulega
wymianie na wodomierz WS 6 dn32. Za wodomierzem zamontować zawór
antyskaŜeniowy typu BA 2760 dn32.
-bud. nr 7,8 - woda doprowadzana jest istniejącym przyłączem wodociągowym Dn
50 z sieci przebiegającej w ulicy Romualda Traugutta.. Przyłącze pozostaje bez
zmian.
Istniejący wodomierz zlokalizowany w studni wodomierzowej pozostawia się bez
zmian. Za wodomierzem, w budynku zamontować zawór antyskaŜeniowy typu BA.
Do projektowanej kotłowni zlokalizowanej w budynku nr 7 doprowadzona zostanie
instalacja wody zimnej z odgałęzienia za wodomierzem w budynku nr 8.
Prowadzenie instalacji pod stropem w budynku 8 , w ziemi ( przewody PEHD De 65)
oraz pod stropem budynku7.
6.Przyłącza kanalizacji sanitarnej
Przyłącza kanalizacji sanitarnej do sieci miejskich pozostają bez zmian. Kanalizacja
sanitarna w obrębie działki pozostaje bez zmian.
Budynek nr 1 - ścieki sanitarne z budynku odprowadzone będą do istniejącej sieci
kanalizacji sanitarnej Φ200 przebiegającej w ulicy pl. Teatralny, wzdłuŜ budynku. Z
obiektu wyprowadzony jest jeden przykanalik Ks 150 wpięty do istniejącej studzienki i
stąd przyłączem kanalizacji sanitarnej ks 150 odprowadzony do sieci w ulicy.
Istniejący przykanalik oraz przyłącze pozostają bez zmian.
Budynek 3,4, 5 - ścieki sanitarne z budynku 3 i 4 odprowadzone będą do istniejącej
sieci kanalizacji sanitarnej Φ200 przebiegającej w ulicy pl. Teatralny, wzdłuŜ
budynku. Z obiektu nr3 wyprowadzone jest jedno przyłącze Ks 150 wspólne z
budynkiem nr 4, wpięte poprzez istniejącą studzienkę do sieci w ulicy. Istniejące
przyłącze pozostaje bez zmian. Z obiektu nr 5 wyprowadzone jest jedno przyłącze
Ks 150 wspólne z budynkiem nr 4, wpięte poprzez istniejącą studzienkę do sieci w
ulicy. Istniejące przyłącze pozostaje bez zmian.
Bud. 7 - ścieki sanitarne z budynku odprowadzone będą do istniejącej kanalizacji
sanitarnej przebiegającej na terenie naleŜącym do teatru. Poziom kanalizacji
sanitarnej w budynku prowadzony jest pod posadzką. Poziom pozostawia się bez
zmian.
Bud. 8 -ścieki sanitarne z budynku odprowadzone będą do istniejącej sieci
kanalizacji sanitarnej Φ200 przebiegającej w ulicy RomualdaTraugutta. Z obiektu
wyprowadzony jest jeden przykanalik Ks 150 wpięty do istniejącej studzienki i stąd
przyłączem kanalizacji sanitarnej ks 150 odprowadzony do sieci w ulicy. Istniejący
przykanalik oraz przyłącze pozostają bez zmian.
Bud. 9 - ścieki sanitarne z budynku odprowadzone będą do istniejącej wewnętrznej
Istniejące
sieci kanalizacji sanitarnej przebiegającej na terenie Inwestora.
podłączenie budynku pozostawia się bez zmian.
3. Zewnętrzne instalacje c.o. i cwu
Z projektowanej kotłowni zlokalizowanej w budynku nr 7 do poszczególnych obiektów
czynnik grzewczy na cele co i wentylacji a takŜe ciepła woda uŜytkowa i cyrkulacja
doprowadzone zostaną zewnętrznymi instalacjami - prowadzonymi w ziemi na
terenie Inwestora. Instalacje zewnętrzne wykonane zostaną jako niskoparametrowe
(70/50st.C) czteroprzewodowe (c.o.x2, cwu, cyrk.), wykonane w technologii
preizolowanej, z zastosowaniem pełnej kompensacji naturalnej, przy wykorzystaniu
załamań trasy.
Bud.1 - doprowadzenie czynnika grzewczego oraz cwu i cyrkulacji z rozdzielaczy w
projektowanej kotłowni.
Zapotrzebowanie ciepła dla przedmiotowego budynku wynosi 44,9 kW.
Doprowadzenie czynnika grzewczego o parametrach 80/60 °C. sieci ą preizolowaną
2x50/200mm w systemie rur preizolowanych podwójnych w płaszczy HDPE Prim
Lublin z budynku nr 7.
Ciepła woda uŜytkowa oraz cyrkulacja doprowadzana do budynku przyłączem
ciepłowniczym preizolowanym niskoparametrowym 40/20/140mm w systemie rur
preizolowanych podwójnych w płaszczy HDPE Prim Lublin z budynku nr 7
Bud. nr 3,4,5 - doprowadzenie czynnika grzewczego oraz cwu i cyrkulacji
rozdzielaczy w projektowanej kotłowni do budynku nr3.
z
Doprowadzenie czynnika grzewczego o parametrach 80/60 °C. sieci ą preizolowaną
2x80/250mm w systemie rur preizolowanych podwójnych w płaszczy HDPE Prim
Lublin z budynku nr 7.
Ciepła woda uŜytkowa oraz cyrkulacja doprowadzana do budynku przyłączem
ciepłowniczym preizolowanym niskoparametrowym 40/20/140mm w systemie rur
preizolowanych podwójnych w płaszczy HDPE Prim Lublin z budynku nr 7
W budynku nr 3, w miejscu dawnej kotłowni zamontowane zostaną dodatkowe
rozdzielacze c.o. bezciśnieniowe oraz rozdzielacze cwu i cyrkulacji umoŜliwiające
rozdział instalacji pomiędzy budynkami 3,4,5 i sceny kameralnej. Od rozdzielaczy
instalacje
centralnego ogrzewania, ciepłej wody uŜytkowej oraz cyrkulacji
doprowadzone zostaną odrębnymi przewodami do budynków administracyjnego (
bud. nr3-2xdn50 ), sceny i widowni (bud. nr 4-2xdn50) oraz garderób i sceny
kameralnej (bud. nr 5 -2xdn65 przyłaczem 2x65/225). Na rozdzielaczach centralnego
ogrzewania zamontowane zostaną dodatkowo pompy obiegowe dla poszczególnych
budynków . Dobór pomp – wg projektu kotłowni.
Bud. nr 8 – doprowadzenie czynnika grzewczego oraz cwu i cyrkulacji z rozdzielaczy
w projektowanej kotłowni.
Zapotrzebowanie ciepła dla przedmiotowego budynku wynosi 34,4kW. Łączna
deklarowana moc odbiorników 37,3kW.
Doprowadzenie czynnika grzewczego – w pod stropem budynku nr 7 oraz
preizolowanym przyłączem 2x40/160mm w systemie rur preizolowanych podwójnych
w płaszczy HDPE Prim Lublin.
Przewody cwu i cyrkulacji do budynku nr 8 prowadzone są pod stropem budynku nr 7
a następnie przyłączem ciepłowniczym preizolowanym 32/20/125 do budynku nr 8.
Bud. nr 9 – doprowadzenie czynnika grzewczego oraz cwu i cyrkulacji z rozdzielaczy
w projektowanej kotłowni.
Zapotrzebowanie ciepła dla przedmiotowego budynku wynosi 14,9 kW. deklarowana
moc odbiorników 14,9kW.
Doprowadzenie czynnika grzewczego do budynku nr 9 - preizolowanym przyłączem
niskoparametrowym 32/160mm w systemie rur preizolowanych podwójnych w
płaszczy HDPE Prim Lublin z budynku nr 7
Doprowadzenie cwu i cyrkulacji do budynku nr 9 przyłączem preizolowanym
32/20/125mm w systemie rur preizolowanych podwójnych w płaszczy HDPE Prim
Lublin z budynku nr 7.
Istniejące przyłącza co i cwu z likwidowanej kotłowni opalanej węglem kamiennym
ulegają demontaŜowi .Trasa projektowanych instalacji pokrywa się częściowo z trasą
likwidowanych przewodów.
4. Przyłącze gazu
Do zespołu obiektów Teatru gaz doprowadzony zostanie projektowanym przyłączem
gazowym średniego – ciśnienia Φ 32 PEHD Pe80 SDR 11. Na ścianie budynku nr 7
zamontowany zostanie punkt redukcyjno-pomiarowy z gazomierzem G25N. Obok
punktu w oddzielnej szafce zamontowany zostanie zawór z głowica samozamykającą
typu MAG wchodzącą w skład systemu Automatycznego Systemu Bezpieczeństwa
Instalacji Gazowej. Z punktu redukcyjno – pomiarowego gaz doprowadzony zostanie
wewnętrzną instalacją gazu do kotłowni.
Opracował : mgr inŜ. M. Pandelidis
