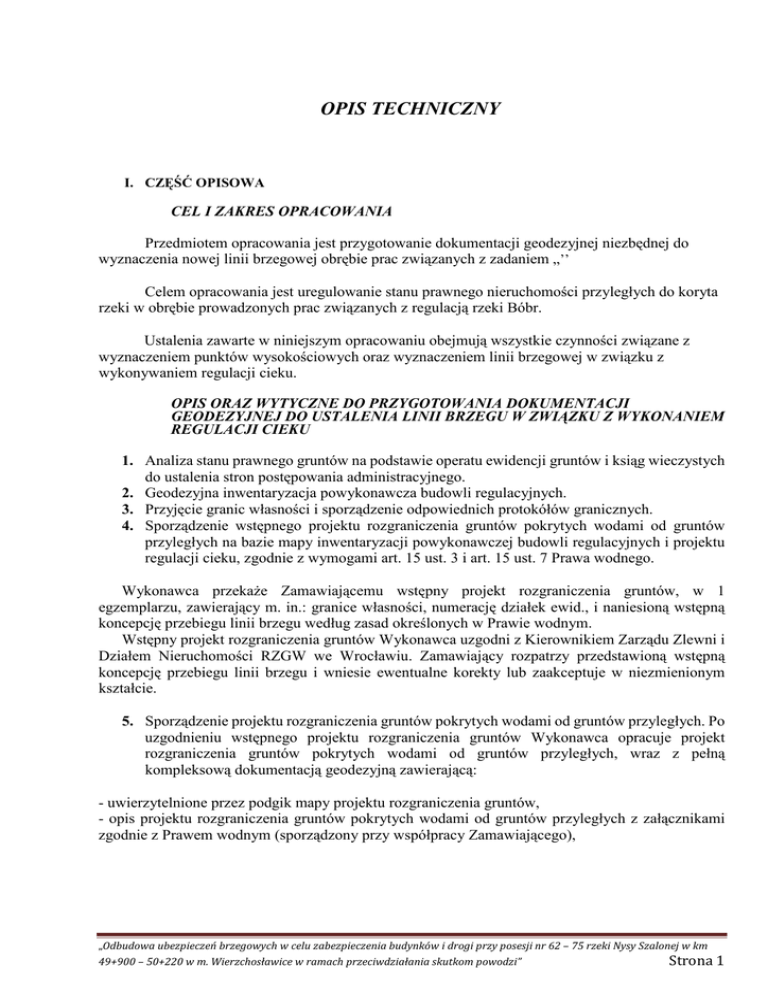

OPIS TECHNICZNY
I. CZĘŚĆ OPISOWA
CEL I ZAKRES OPRACOWANIA
Przedmiotem opracowania jest przygotowanie dokumentacji geodezyjnej niezbędnej do
wyznaczenia nowej linii brzegowej obrębie prac związanych z zadaniem „’’
Celem opracowania jest uregulowanie stanu prawnego nieruchomości przyległych do koryta
rzeki w obrębie prowadzonych prac związanych z regulacją rzeki Bóbr.
Ustalenia zawarte w niniejszym opracowaniu obejmują wszystkie czynności związane z
wyznaczeniem punktów wysokościowych oraz wyznaczeniem linii brzegowej w związku z
wykonywaniem regulacji cieku.
OPIS ORAZ WYTYCZNE DO PRZYGOTOWANIA DOKUMENTACJI
GEODEZYJNEJ DO USTALENIA LINII BRZEGU W ZWIĄZKU Z WYKONANIEM
REGULACJI CIEKU
1. Analiza stanu prawnego gruntów na podstawie operatu ewidencji gruntów i ksiąg wieczystych
do ustalenia stron postępowania administracyjnego.
2. Geodezyjna inwentaryzacja powykonawcza budowli regulacyjnych.
3. Przyjęcie granic własności i sporządzenie odpowiednich protokółów granicznych.
4. Sporządzenie wstępnego projektu rozgraniczenia gruntów pokrytych wodami od gruntów
przyległych na bazie mapy inwentaryzacji powykonawczej budowli regulacyjnych i projektu
regulacji cieku, zgodnie z wymogami art. 15 ust. 3 i art. 15 ust. 7 Prawa wodnego.
Wykonawca przekaże Zamawiającemu wstępny projekt rozgraniczenia gruntów, w 1
egzemplarzu, zawierający m. in.: granice własności, numerację działek ewid., i naniesioną wstępną
koncepcję przebiegu linii brzegu według zasad określonych w Prawie wodnym.
Wstępny projekt rozgraniczenia gruntów Wykonawca uzgodni z Kierownikiem Zarządu Zlewni i
Działem Nieruchomości RZGW we Wrocławiu. Zamawiający rozpatrzy przedstawioną wstępną
koncepcję przebiegu linii brzegu i wniesie ewentualne korekty lub zaakceptuje w niezmienionym
kształcie.
5. Sporządzenie projektu rozgraniczenia gruntów pokrytych wodami od gruntów przyległych. Po
uzgodnieniu wstępnego projektu rozgraniczenia gruntów Wykonawca opracuje projekt
rozgraniczenia gruntów pokrytych wodami od gruntów przyległych, wraz z pełną
kompleksową dokumentacją geodezyjną zawierającą:
- uwierzytelnione przez podgik mapy projektu rozgraniczenia gruntów,
- opis projektu rozgraniczenia gruntów pokrytych wodami od gruntów przyległych z załącznikami
zgodnie z Prawem wodnym (sporządzony przy współpracy Zamawiającego),
„Odbudowa ubezpieczeń brzegowych w celu zabezpieczenia budynków i drogi przy posesji nr 62 – 75 rzeki Nysy Szalonej w km
49+900 – 50+220 w m. Wierzchosławice w ramach przeciwdziałania skutkom powodzi”
Strona 1
- wykazy zmian danych ewidencyjnych zawierające stan stary i nowy, wynikający z zaprojektowanej
linii brzegu,
- dokumentację techniczno-geodezyjną wymaganą do ujawnienia rozgraniczenia gruntów w
ewidencji gruntów, przyjętą do zasobu geodezyjnego.
Wyżej wymienioną dokumentację należy przygotować w sposób umożliwiający przeprowadzenie
postępowania administracyjnego, tj. ilość egzemplarzy projektu należy dostosować do ilości stron
postępowania, gdyż projekt rozgraniczenia będzie stanowić załącznik do decyzji ustalającej linię
brzegu.
W porozumieniu z organem właściwym do wydania decyzji można przyjąć inne rozwiązania, np.:
projekt dla stron do wglądu w siedzibie organu, odrębne mapy projektu dla każdej ze stron,
zawierające wyłącznie fragment projektu interesujący stronę, itp.
6. Dostarczenie Zamawiającemu dokumentów do sporządzenia wniosku o ustalenie linii brzegu:
projekt rozgraniczenia gruntów, kopie wypisów z rejestru gruntów, kopie map ewidencji
gruntów.
7. Wykonanie korekt wyżej wymienionej dokumentacji wynikłych w trakcie postępowania
administracyjnego o ustalenie linii brzegu.
8. Ujawnienie rozgraniczenia gruntów w operacie ewidencji gruntów na podstawie sporządzonej
dokumentacji geodezyjnej oraz ostatecznej decyzji ustalającej linię brzegu (ujawnienie
nowych granic, aktualizacja użytków gruntowych)
WYZNACZENIE PUNKTÓW WYSOKOŚCIOWYCH
Wszystkie punkty wysokościowe i repery robocze muszą być nawiązane do reperów
państwowych. Przed rozpoczęciem robót Wykonawca powinien założyć nowe punkty wysokościowe
(słupki betonowe z bolcem), ustalić ich wysokość w stosunku do reperów państwowych i je chronić
przez cały czas realizacji budowy.
UWAGI DO POSTĘPOWANIA:
W związku z treścią art. 15 ust. 8 Prawa wodnego, który stanowi, że: „Decyzja ustalająca linię
brzegu obejmuje swym zakresem odcinek i brzegi cieku naturalnego objęte projektem regulacji.”,
projekt rozgraniczenia gruntów należy sporządzić dla całego odcinka objętego regulacją. Projekt
regulacji stanowi załącznik do wniosku o ustalenie linii brzegu (projekt jest do wglądu dla organu
prowadzącego postępowania; po zakończeniu postępowania jest zwracany wnioskodawcy).
Ponieważ Prawo wodne stanowi, że: „Jeżeli ustalenie linii brzegu jest konieczne w związku z (…)
kształtowaniem nowych koryt cieków naturalnych, postępowanie w sprawie ustalenia linii brzegu
przeprowadza się łącznie z postępowaniem w sprawie wydania pozwolenia wodnoprawnego.” (art. 15
ust. 9), należy uzgodnić z organem właściwym do ustalenia linii brzegu czy wniosek o ustalenie linii
brzegu należy złożyć łącznie z wnioskiem o pozwolenie wodnoprawne, czy też linię brzegu można
ustalić po wydaniu pozwolenia wodnoprawnego (dotyczy sytuacji, gdy pozwolenie wodnoprawne na
regulację cieku nie zostało jeszcze wydane). Sposób przygotowania dokumentacji do ustalenia linii
brzegu łącznie z pozwoleniem wodnoprawnym jest taki sam, z tą różnicą, że linię brzegu wnosi się na
projekcie regulacji a nie na mapie inwentaryzacji powykonawczej. Podstawą rozgraniczenia gruntów
jest decyzja udzielająca pozwolenia wodnoprawnego i ustalająca linię brzegu.
„Odbudowa ubezpieczeń brzegowych w celu zabezpieczenia budynków i drogi przy posesji nr 62 – 75 rzeki Nysy Szalonej w km
49+900 – 50+220 w m. Wierzchosławice w ramach przeciwdziałania skutkom powodzi”
Strona 2
INFORMACJA BHP
Wykonawca ma obowiązek znać i przestrzegać w czasie realizacji inwestycji, przepisów
dotyczących bezpieczeństwa i higieny pracy, ze szczególnym uwzględnieniem aktualnych badań
lekarskich dopuszczających pracowników do pracy oraz przeszkolenia ich w zakresie bhp przy
poszczególnych robotach.
PRZEPISY ZWIĄZANE
1. Instrukcja techniczna 0-1. Ogólne zasady wykonywania prac geodezyjnych.
2. Instrukcja techniczna G-3. Geodezyjna obsługa inwestycji, Główny Urząd Geodezji i
Kartografii, Warszawa 1979.
3. Instrukcja techniczna G-1. Geodezyjna osnowa pozioma, GUGiK 1978.
4. Instrukcja techniczna G-2. Wysokościowa osnowa geodezyjna, GUGiK 1983.
5. Instrukcja techniczna G-4. Pomiary sytuacyjne i wysokościowe, GUGiK 1979.
6. Wytyczne techniczne G-3.2. Pomiary realizacyjne, GUGiK 1983.
7. Wytyczne techniczne G-3.1. Osnowy realizacyjne, GUGiK 1983.
