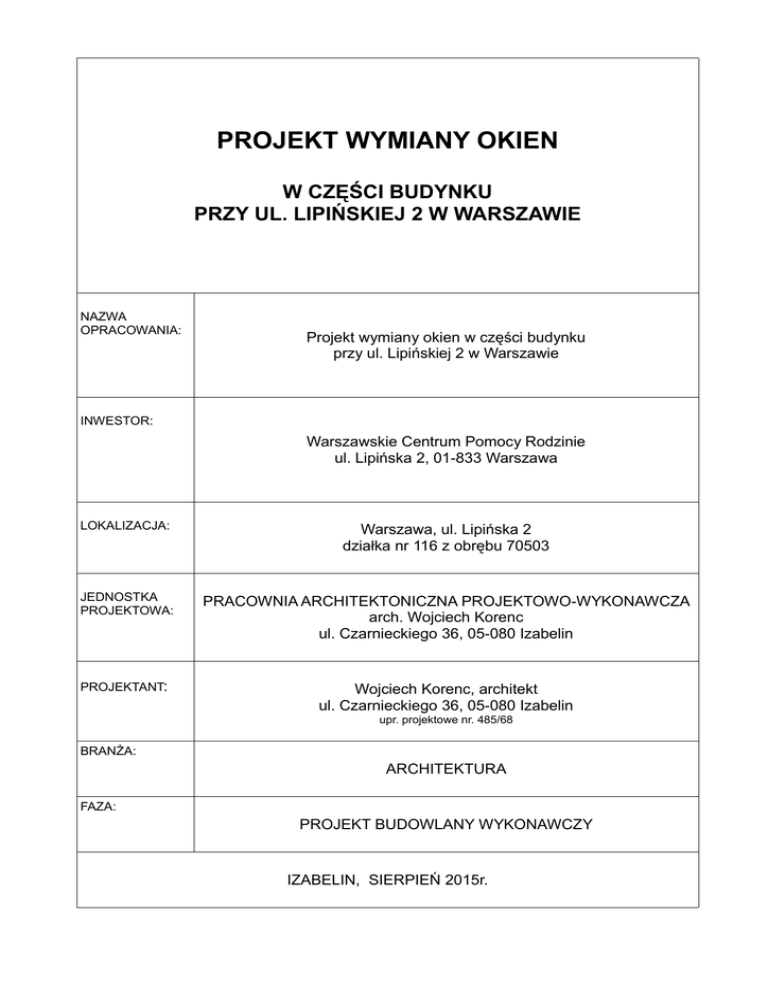

PROJEKT WYMIANY OKIEN
W CZĘŚCI BUDYNKU
PRZY UL. LIPIŃSKIEJ 2 W WARSZAWIE
NAZWA
OPRACOWANIA:
Projekt wymiany okien w części budynku
przy ul. Lipińskiej 2 w Warszawie
INWESTOR:
Warszawskie Centrum Pomocy Rodzinie
ul. Lipińska 2, 01-833 Warszawa
LOKALIZACJA:
Warszawa, ul. Lipińska 2
działka nr 116 z obrębu 70503
JEDNOSTKA
PROJEKTOWA:
PRACOWNIA ARCHITEKTONICZNA PROJEKTOWO-WYKONAWCZA
arch. Wojciech Korenc
ul. Czarnieckiego 36, 05-080 Izabelin
PROJEKTANT:
Wojciech Korenc, architekt
ul. Czarnieckiego 36, 05-080 Izabelin
upr. projektowe nr. 485/68
BRANŻA:
ARCHITEKTURA
FAZA:
PROJEKT BUDOWLANY WYKONAWCZY
IZABELIN, SIERPIEŃ 2015r.
Spis treści
1 Uprawnienia projektanata..................................................................................................3
2 Zaświadczenie o przynależności do Izby Architektów.......................................................4
3 Oświadczenie projektanta..................................................................................................5
4 Informacje ogólne...............................................................................................................6
4.1 Przedmiot opracowania..............................................................................................6
4.2 Lokalizacja..................................................................................................................6
4.3 Podstawa opracowania...............................................................................................6
4.4 Opis zamierzenia........................................................................................................6
5 Opis techniczny..................................................................................................................6
5.1 Specyfikacja techniczna projektowanych okien.........................................................6
5.2 Ustawienie okien w otworach okiennych....................................................................7
5.3 Mocowanie okien........................................................................................................7
5.4 Uszczelnienie i izolacja...............................................................................................7
5.5 Prace towarzyszące....................................................................................................8
5.6 Uwagi..........................................................................................................................8
6 BIOZ...................................................................................................................................8
Wykaz rysunków
O1
O2
O3
O4
-
Wykaz stolarki okiennej PCV – rys. nr 1/4
Wykaz stolarki okiennej PCV – rys. nr 2/4
Wykaz stolarki okiennej PCV – rys. nr 3/4
Wykaz stolarki okiennej PCV szczegół "A" – rys. nr 4/4
PRACOWNIA ARCHITEKTONICZNA PROJEKTOWO-WYKONAWCZA arch. Wojciech Korenc
str. 2
1 Uprawnienia projektanata
PRACOWNIA ARCHITEKTONICZNA PROJEKTOWO-WYKONAWCZA arch. Wojciech Korenc
str. 3
2 Zaświadczenie o przynależności do Izby Architektów
PRACOWNIA ARCHITEKTONICZNA PROJEKTOWO-WYKONAWCZA arch. Wojciech Korenc
str. 4
3 Oświadczenie projektanta
OŚWIADCZENIE
Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz. U.
z 2013 roku poz. 1409 t.j. z późn. zm.), niniejszym oświadczam, że projekt budowlany:
PROJEKT WYMIANY OKIEN
W CZĘŚCI BUDYNKU
PRZY UL. LIPIŃSKIEJ 2 W WARSZAWIE
Sporządzony w sierpniu 2015r. dla
Warszawskiego Centrum Pomocy Rodzinie
ul. Lipińska 2, 01-833 Warszawa, został wykonany zgodnie z obowiązującymi przepisami
oraz zasadami wiedzy technicznej.
Projektant:
Wojciech Korenc, architekt
upr. projektowe nr. 485/68
PRACOWNIA ARCHITEKTONICZNA PROJEKTOWO-WYKONAWCZA arch. Wojciech Korenc
str. 5
4 Informacje ogólne
4.1 Przedmiot opracowania
Przedmiotem niniejszego opracowanie jest:
Projekt wymiany okien w części budynku przy ul. Lipińskiej 2 w Warszawie.
4.2 Lokalizacja
Warszawa, ul. Lipińska 2, działka nr 116 z obrębu 70503.
4.3 Podstawa opracowania
[1] Zlecenie od Inwestora
[2] Wytyczne projektowe uzgodnione z Inwestorem
[3] Normy i przepisy budowlane
4.4 Opis zamierzenia
Z uwagi na fatalny stan części istniejącej stolarki okiennej drewnianej projektuje się jej
wymianę na okna PCV. Projektowane okna pod względem wizualnym będą identyczne
z częścią stolarki już wymienionej na okna PCV. Okna zostaną wymienione na
antywłamaniowe, z szybami P4 na poziomie parteru od strony ulicy, oraz w części
pomieszczeń piwnicznych.
5 Opis techniczny
5.1 Specyfikacja techniczna projektowanych okien
Element
Specyfikacja
Profile
• 5-cio komorowe o szer. 70 mm, klasa A.
• Kształtowniki z wysokoudarowego PVC,
• Profile okienne klasy A wg PN-EN 12608
Wzmocnienia
• Wielokrotnie gięte wzmocnienia ze stali ocynkowanej w skrzydłach
i ościeżnicach.
Szyby
• Pakiety szybowe 4-16-4 Ug=1,1 wg EN673,
• Ciepłochronna stalowa ramka międzyszybowa.
Okucia
•
•
•
•
•
Uszczelki
• Termozgrzewalne EPV
Dodatki
• Listwa podparapetowa z uszczelką.
Stopień
ochrony
• Okna oznaczone na rysunkach jako antywłamaniowe wyposażyć
w okucia natywyważeniowe, szyby P4, klamki wyposażone
w mechanizm blokujący obrót
OTO NT
klamka aluminiowa z zamkiem,
Dwa zaczepy antywyważeniowe w skrzydle.
Mechanizm 4 stopniowego uchyłu lub rozwarcia w skrzydłach RU.
Blokada błędnego położenia klamki i podnośnik skrzydła
w skrzydłach RU .
PRACOWNIA ARCHITEKTONICZNA PROJEKTOWO-WYKONAWCZA arch. Wojciech Korenc
str. 6
5.2 Ustawienie okien w otworach okiennych
Stolarka okienna powinna być wmontowana w otwory okienne budynku tak aby nadawała
się do eksploatacji i była bezpieczna podczas użytkowania. Montaż powinien być
powierzony profesjonalnej ekipie zajmującej się montażem okien.
Połączenie okna z budynkiem musi spełniać następujące wymagania:
• Szczelności na przenikanie powietrza,
• Szczelności na przenikanie wody opadowej,
• Szczelności na przenikanie pary wodnej z pomieszczenia,
• Izolacyjności cieplnej na poziomie nie mniejszym niż izolacyjność okna,
• Izolacyjności akustycznej na poziomie odpowiadającym izolacyjności okna,
powiększonej o 15 dB,
• Odporności na promieniowanie UV,
• Trwałości,
• Estetyki,
• Higieny.
Okna osadzić w istniejących otworach okiennych po uprzednim demontażu istniejącej
zniszczonej stolarki okiennej. Ustawienie okna w otworze powinno zapewnić odpowiednią
szerokość szczelin na obwodzie pomiędzy ościeżem a ramą okna zgodnie z wytycznymi
producenta okien i przewidzieć miejsce dla klocków dystansowych i nośnych.
5.3 Mocowanie okien
Mocowanie okien w otworze powinno być wykonane przy pomocy odpowiednich
elementów mocujących (kotwy mocowane na kołki rozporowe, dyble, wkręty montażowe
lub konsole) rozmieszczonych w odpowiednich rozstawach wg. rozwiązań producenta
okien.
Głębokość zakotwienia oraz dobór elementów mocujących w ścianie powinno być zależne
od rodzaju materiału z jakiego wykonana jest ściana. Przy mocowaniu ościeżnicy w dolnej
części należy dobrać takie środki mocujące (np. kotwy), które nie powodują otwarcia
komory wzmocnienia. Jeśli nie jest to możliwe, należy w sposób trwały uszczelnić komorę
wzmocnienia.
5.4 Uszczelnienie i izolacja
Celem uszczelnienia jest zabezpieczenie szczeliny między oknem a ościeżem przed
wnikaniem wody, zarówno opadowej od strony zewnętrznej, jak i pary wodnej od strony
wewnętrznej.
Przy wykonywaniu uszczelnienia należy przestrzegać wytycznych producenta materiałów
uszczelniających, uwzględniając:
• Zgodność chemiczną stykających się ze sobą materiałów,
• Oczyszczenie powierzchni przylegania,
• Zagruntowanie powierzchni przylegania (w zależności od rodzaju materiału),
• Wymagania odnośnie wilgotności i temperatury powietrza.
Uszczelnienie okien na obwodzie składa się z trzech warstw: wewnętrznej, środkowej
i zewnętrznej.
Warstwa zewnętrzna – powinna zachować szczelność na intensywne opady
deszczu, wiatr, promieniowanie UV, posiadać dużą elastyczność, aby przenieść ruchy
połączenia w okresie lato-zima, posiadać odporność na działanie skrajnych temperatur.
Warstwa ta powinna być paroprzepuszczalna, aby umożliwić odparowanie wody
nagromadzonej w szczelinie na skutek dyfuzji.
Warstwa środkowa – powinna być wykonana z materiałów o bardzo niskim
współczynniku przewodności cieplnej. Powinna równocześnie posiadać niski współczynnik
oporu dyfuzyjnego, aby umożliwić przepływ nagromadzonej w niej pary. Warstwa ta
powinna być utrzymana w stanie maksymalnie suchym, ponieważ wtedy sprawdza się
dobrze jako izolator termiczny i akustyczny.
PRACOWNIA ARCHITEKTONICZNA PROJEKTOWO-WYKONAWCZA arch. Wojciech Korenc
str. 7
Warstwa wewnętrzna – powinna oddzielać klimat wewnętrzny pomieszczenia od
klimatu zewnętrznego. Powinna mieć dużo większy opór dyfuzyjny niż warstwa
zewnętrzna, aby ograniczyć dopływ ciepłego, wilgotnego powietrza z wnętrza
pomieszczenia do spoiny.
5.5 Prace towarzyszące
Istniejące parapety zewnętrzne do demontażu i odzyskania a następnie do ponownego
montażu.
Glify okien po pracach montażowych odnowić poprzez oczyszczenie z luźnych kawałków
tynku, resztek farby itp. Wykonać uzupełnienia tynków na glifach. Przed wykonaniem
uzupełnień istniejącą powierzchnię ściany dokładnie oczyścić, zagruntować i pomalować
farbą akrylową w kolorze istniejącej powłoki malarskiej.
5.6 Uwagi
•
•
•
•
•
•
Pianki poliuretanowe i podobne materiały izolacyjne nie służą do mocowania okien,
a wyłącznie do uszczelnienia i ocieplenia szczeliny między oknem a ścianą.
Rozmieszczenie punktów mocowania ramy i umiejscowienie klocków nośnych i
dystansowych w zależności od schematu otwierania okna.
Kotwy koniecznie muszą być przykręcone do ramy na stałe. Zapewnić podparcie
ramy klockami nośnymi. Klocki nośne i dystansowe powinny być tak
rozmieszczone, aby nie było możliwości deformowania się kształtowników okien
pod wpływem temperatury. Klocki dystansowe, służące do ustalenia pozycji okna w
otworze, po zamocowaniu ościeżnicy powinny być usunięte, nie należy natomiast
usuwać klocków nośnych. Wszystkie elementy użyte do montażu muszą posiadać
odpowiednie atesty.
Należy bezwzględnie przestrzegać wytycznych montażowych producenta.
Niniejsze opracowanie oparto o rozwiązania firmy Vetrex.
Przed przystąpieniem do zamówienia okien należy bezwzględnie sprawdzić
wymiary otworów okiennych w naturze.
6 BIOZ
Zagrożenia mogą być następstwem:
•nieprzestrzegania przepisów obowiązujących Wykonawcę robót budowlano – montażowych
•niestosowania niezbędnych zabezpieczeń i reżimu technologicznego
•lekceważenia przepisów BHP przez ekipę Wykonawcy
•braku badań lekarskich i szkoleń okresowych pracowników
•niezachowania elementarnego porządku w czasie składowania materiałów budowlanych, ich transportu
i montażu itp.
•błędnego określenia lokalizacji instalacji w budynku
•pośpiechu Wykonawcy, nieuzasadnionych oszczędności i braku wyobraźni
•niezachowania ostrożności przez osoby spoza ekipy Wykonawcy, mogące znaleźć się w rejonie frontu
robót
•niezapewnienia opieki nad dziećmi przez pacjentów Przychodni
Zagrożenia mogące wystąpić w czasie wykonywania szeroko pojętych robót ogólnobudowlanych:
•kucia i wiercenia otworów w ścianach i stropach
•wykonywania bruzd naściennych i podłogowych
•przenoszenie materiałów do miejsca ich wbudowania
•montaż i podłączanie urządzeń elektrycznych
•prac budowlanych wykończeniowych
•wynoszenie gruzu, złomu i materiałów odpadowych
Oprócz zagrożeń życia i zdrowia mogą wystąpić okresowe uciążliwości wywołane prowadzeniem robót,
do których należą:
•wzrost zapylenia wywołany w czasie wykonywania wierceń, transportu i składowania gruzu
•hałas pochodzący od środków transportu, maszyn budowlanych, urządzeń i elektronarzędzi
•utrudnienia komunikacyjne wewnątrz budynku i w jego otoczeniu
Zabezpieczenie ludzi przed zagrożeniami wynikającymi z realizacji przedmiotowej inwestycji winno być
PRACOWNIA ARCHITEKTONICZNA PROJEKTOWO-WYKONAWCZA arch. Wojciech Korenc
str. 8
określone w „Planie bezpieczeństwa i ochrony zdrowia” opracowanym przez Kierownika Budowy.
Podstawy prawne sporządzenia „Planu”:
•Ustawa z dn. 7. 07. 1994 r. – Prawo Budowlane (tekst jednolity Dz. U. nr 207/2003 poz. 2016.
•Dz. U. nr 120/2003 poz. 1123 z 10.07.2003 w sprawie informacji dotyczącej bezpieczeństwa i ochrony
zdrowia oraz planu bezpieczeństwa i ochrony zdrowia.
•Dz. U. nr 120/2003 poz. 1133 z 10.07.2003 w sprawie szczegółowego zakresu i formy projektu
budowlanego.
•Dz. U. nr 47/2003 poz. 401 z 19.03.2003 w sprawie bezpieczeństwa i higieny pracy podczas
wykonywania robót budowlanych.
Oprócz „Planu Bezpieczeństwa i Ochrony Zdrowia” należy przestrzegać w czasie realizacji inwestycji
następujących przepisów prawnych i norm:
•Kodeks Pracy, a w szczególności art. 15, 207 i 212, regulujące tematykę bezpiecznego wykonywania
robót.
•Rozporządzenie Min. Pracy i Polityki Socjalnej z 26.09.1997 w sprawie ogólnych przepisów
bezpieczeństwa i higieny pracy.
•Norma PN-81/N-08010 o zasadach organizowania pracy w sposób bezpieczny.
•Norma PN-80/Z-06050 o sposobach indywidualnej ochrony pracowników.
W celu zapewnienia należytego bezpieczeństwa i ochrony pracowników budowy należy przestrzegać
następujących zasad:
•do pracy mogą być dopuszczeni wyłącznie pracownicy posiadający aktualne badania lekarskie
•wszyscy pracownicy powinni być przeszkoleni w zakresie ogólnych zasad bezpieczeństwa i higieny
pracy z częstotliwością wynikającą z przepisów prawa oraz winni uzyskać wyczerpujący instruktaż na
stanowisku pracy
•każdy pracownik winien posiadać kartę szkoleń stanowiskowych, która obejmuje także zakończone
egzaminami sprawdzającymi szkolenia okresowe
•do prac wymagających specjalnych kwalifikacji i uprawnień kierownictwo robót może skierować tylko
tych pracowników, którzy spełniają te wymagania
•pracownicy winni być wyposażeni w odzież roboczą i ochronną, obuwie robocze i sprzęt ochrony
osobistej. Odzież winna być odpowiednia do warunków klimatycznych i pogodowych, a sprzęt ochrony – do
charakteru wykonywanej pracy.
•rejon robót należy zorganizować z uwzględnieniem zasad bezpieczeństwa i ochrony zdrowia
•praca winna być zorganizowana w sposób uniemożliwiający kolizje stanowisk roboczych i stanowisk
materiałów
•drogi w rejonie prowadzonych robót winny zapewnić bezpieczną komunikację i dowóz materiałów bez
zagrożenia dla pracowników budowy i okolicznych mieszkańców
•roboty budowlano – montażowe należy wykonywać zgodnie z dokumentacją techniczną i sztuką
budowlaną pod nadzorem instytucji określonych w projekcie
•maszyny robocze, urządzenia i narzędzia stosowane przez Wykonawcę winny posiadać świadectwa
homologacji, znaki bezpieczeństwa oraz niezbędne atesty i certyfikaty
•urządzenia podlegające dopuszczeniu przez Inspektorat Dozoru Technicznego winny posiadać
stosowne paszporty i świadectwa
•sprzęt używany przy budowie winien być konserwowany i poddawany okresowym przeglądom, z
potwierdzeniem niezbędnymi dokumentami
•obszar robót w czasie prowadzenia prac i w czasie przerw w wykonywaniu robót winien być
odpowiednio zabezpieczony.
UWAGI KOŃCOWE
•Z uwagi na to iż prace wykonywane będą w użytkowanym budynku mieszkalnym, dlatego należy
bezwzględnie dbać o czystość oraz bezpieczeństwo prowadzonych prac.
•Przy wykonywaniu robót należy bezwzględnie przestrzegać przepisów BHP.
•Prace budowlane powodujące ponadnormatywny hałas należy wykonywać poza godzinami ciszy
nocnej.
Wojciech Korenc, architekt
upr. projektowe nr. 485/86
PRACOWNIA ARCHITEKTONICZNA PROJEKTOWO-WYKONAWCZA arch. Wojciech Korenc
str. 9
