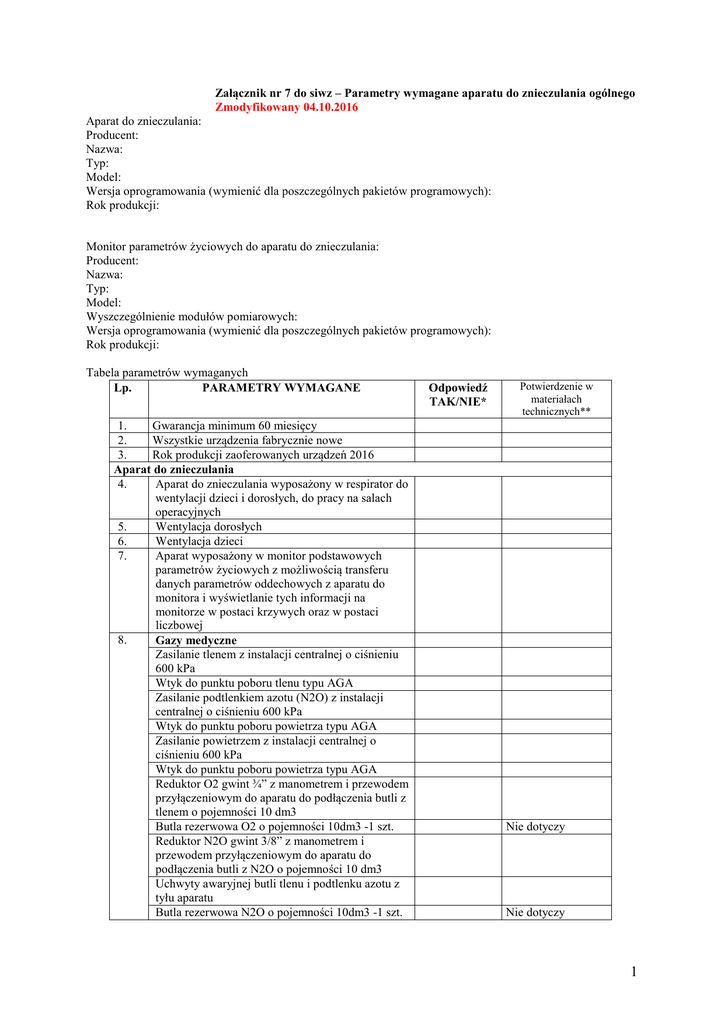

Załącznik nr 7 do siwz – Parametry wymagane aparatu do znieczulania ogólnego
Zmodyfikowany 04.10.2016
Aparat do znieczulania:
Producent:
Nazwa:
Typ:
Model:
Wersja oprogramowania (wymienić dla poszczególnych pakietów programowych):
Rok produkcji:
Monitor parametrów życiowych do aparatu do znieczulania:
Producent:
Nazwa:
Typ:
Model:
Wyszczególnienie modułów pomiarowych:
Wersja oprogramowania (wymienić dla poszczególnych pakietów programowych):
Rok produkcji:
Tabela parametrów wymaganych
Lp.
PARAMETRY WYMAGANE
1.
Gwarancja minimum 60 miesięcy
2.
Wszystkie urządzenia fabrycznie nowe
3.
Rok produkcji zaoferowanych urządzeń 2016
Aparat do znieczulania
4.
Aparat do znieczulania wyposażony w respirator do
wentylacji dzieci i dorosłych, do pracy na salach
operacyjnych
5.
Wentylacja dorosłych
6.
Wentylacja dzieci
7.
Aparat wyposażony w monitor podstawowych
parametrów życiowych z możliwością transferu
danych parametrów oddechowych z aparatu do
monitora i wyświetlanie tych informacji na
monitorze w postaci krzywych oraz w postaci
liczbowej
8.
Gazy medyczne
Zasilanie tlenem z instalacji centralnej o ciśnieniu
600 kPa
Wtyk do punktu poboru tlenu typu AGA
Zasilanie podtlenkiem azotu (N2O) z instalacji
centralnej o ciśnieniu 600 kPa
Wtyk do punktu poboru powietrza typu AGA
Zasilanie powietrzem z instalacji centralnej o
ciśnieniu 600 kPa
Wtyk do punktu poboru powietrza typu AGA
Reduktor O2 gwint ¾” z manometrem i przewodem
przyłączeniowym do aparatu do podłączenia butli z
tlenem o pojemności 10 dm3
Butla rezerwowa O2 o pojemności 10dm3 -1 szt.
Reduktor N2O gwint 3/8” z manometrem i
przewodem przyłączeniowym do aparatu do
podłączenia butli z N2O o pojemności 10 dm3
Uchwyty awaryjnej butli tlenu i podtlenku azotu z
tyłu aparatu
Butla rezerwowa N2O o pojemności 10dm3 -1 szt.
Odpowiedź
TAK/NIE*
Potwierdzenie w
materiałach
technicznych**
Nie dotyczy
Nie dotyczy
1
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
Butle umieszczone za zamykanymi z tyłu
drzwiczkami
Aparat na podstawie jezdnej
Blat do pisania
Szuflady na akcesoria min 1 szuflada.
Aparat wyposażony w blat roboczy
Listwa dodatkowych gniazd zasilania 230 V AC
(min 2 gniazda)
Blokada minimum dwóch kółek
Zasilanie AC 230 VAC 50 Hz+/-10%
Awaryjne zasilanie z wewnętrznego akumulatora
(min. 30 min.)
Możliwość awaryjnego prowadzenia wentylacji
przy braku zasilania powietrzem
Możliwość awaryjnego prowadzenia wentylacji
przy braku zasilania tlenem
Możliwość awaryjnego prowadzenia wentylacji
automatycznej przy braku dopływu gazów z sieci
centralnej i butli.
Szyna parowników z dwoma aktywnymi gniazdami
do jednoczesnego zawieszenia dwóch parowników
Blokada uniemożliwiająca podawanie dwóch
anestetyków wziewnych jednocześnie
Pomiar przepływu gazów
Przepływomierze elektroniczne dla:O2, N2O,
Powietrza
Przepływomierz O2 (podać typ)
Przepływomierz N2O (podać typ)
Przepływomierz Powietrza (podać typ)
System automatycznego utrzymywania stężenia
tlenu w mieszaninie oddechowej powyżej 24%
Zamawiający dopuszcza aparat do znieczulenia z
systemem automatycznego utrzymywania stężenia
tlenu w mieszaninie oddechowej powyżej 25%.
Przepływomierze dostosowane do znieczulania z
niskimi i minimalnymi przepływami
Kalibracja przepływomierzy dostosowana do
znieczulania z niskimi przepływami, przepływ bazowy
poniżej 500 [ml/min]
Czujniki przepływu przystosowane do pracy z
przepływami świeżych gazów poniżej 500 ml/min.
Czujnik przepływu wielorazowego użytku, który nie
wymaga sterylizacji lub dopuszczony do sterylizacji
parowej
Układ oddechowy
Kompaktowy okrężny układ oddechowy do
wentylacji dorosłych i dzieci o niskiej podatności
przeznaczony do sterylizacji
Możliwość demontażu układu oddechowego przez
personel obsługujący.
Objętość systemu oddechowego maksymalnie 4 litry
Obejście tlenowe
Podgrzewanie mieszaniny oddechowej
Możliwość stosowania układów półotwartych
Możliwość łatwego podłączenia układów
półotwartych typu Kuhn, Rees (bez konieczności
demontażu elementów aparatu)
Ciśnieniowa zastawka bezpieczeństwa
2
24.
25.
26.
27.
28.
Pochłaniacz dwutlenku węgla o obudowie przeziernej,
o pojemności w zakresie od 200 ml do 2000 ml,
wielorazowego użytku
Możliwość eliminacji gazów anestetycznych poza
salę operacyjną
Wentylacja
tryb ręczny
oddech spontaniczny
Wentylacja kontrolowana objętościowo
Wentylacja kontrolowana ciśnieniem
Kompensacja podatności układu pacjenta
Kompensacja nieszczelności układu pacjenta
Parametry nastawialne
Częstość oddechów
Objętość wdechowa
PEEP
Stosunek I:E
Wyzwalanie przepływem,
Ciśnienie wdechu
Regulacja Plateau wdechu
Parametry mierzone i monitorowane
Objętość oddechowa
Objętość jednego oddech Vt
Objętość minutowa MV
Częstotliwość oddechowa
Ciśnienie szczytowe
Ciśnienie Plateau
Ciśnienia średnie
Ciśnienie PEEP
Podatność układu oddechowego wraz z
automatyczną kompensacją
Parametry regulowane
Reg. stosunku wdechu do wydechu min. 2:1 do 1:4,
(podać zakres)
Reg. częstości oddechu min 4 do 100 odd./min
(podać zakres)
Reg. objętości oddechowej minimum od 20 do 1400
ml – przy wentylacji kontrolowanej objętościowo
(podać zakres)
PEEP - dodatnie ciśnienie końcowo wydechowe w
zakresie minimum od 4 do 20 cmH2O (podać
zakres)
Regulacja ciśnienia wdechu przy PCV minimum:
od 10 do 50 hPa (podać zakres)
Regulacja Plateau wdechu w zakresie minimum od
10 do 50% czasu wdechu (podać zakres)
Regulacja czułości wyzwalania w zakresie
minimum od 2 – 10 [l/min] (podać zakres)
Wyświetlane przebiegi
Kolorowy ekran do prezentacji parametrów
znieczulenia i krzywych o przekątnej minimum 12"
Prezentacja prężności CO2 w strumieniu
wdechowym i wydechowym
Obrazowanie krzywej koncentracji O2
Obrazowanie krzywej koncentracji anestetyku
wziewnego
Obrazowanie krzywej ciśnienia w drogach
oddechowych
3
29.
30.
31.
32.
33.
34.
35.
36.
Obrazowanie krzywej przepływu wdechowego i
wydechowego
Obrazowanie pętli oddechowej objętość
- przepływ i ciśnienie – objętość
Funkcja umożliwiająca optymalny dobór
przepływu świeżych gazów (typu
Econometr, ecoFlow, Ecometer)
Analiza gazów anestetycznych
Aparat wyposażony w moduł analizy gazów
wdechowych i wydechowych metodą bocznego
strumienia
Moduł analizatora wbudowany w aparat
Pomiar stężenia tlenu (O2) w gazach oddechowych;
prezentacja na ekranie aparatu
Pomiar stężenia dwutlenku węgla (CO2) w gazach
oddechowych; prezentacja na monitorze (krzywa
kapnograficzna i wartości liczbowe)
Pomiar stężenia podtlenku azotu (N2O) w gazach
oddechowych; prezentacja na ekranie aparatu
Pomiar stężenia anestetyków wziewnych w gazach
oddechowych; prezentacja na ekranie aparatu
Automatyczne rozpoznawanie zastosowanego
anestetyku wziewnego
Kompletny zestaw do pomiarów gazowych (pułapka
wodna i linia próbkująca) przy dostawie
Automatyczne skalkulowanie i zaproponowanie
parametrów wentylacji, po wprowadzeniu wagi
pacjenta
Trendy mierzonych parametrów
Pamięć zdarzeń i sytuacji alarmowych (rodzaj
darzenia – alarmu i czas wystąpienia)
Alarmy
Niskiej wentylacji minutowej
Wysokiej wentylacji minutowej
Wysokiego ciśnienia wdechowego
Bezdechu
Stężenia 02
Stężenia N2O
Stężenia anestetyków wziewnych
Niskiego ciśnienia w układzie.
Zaniku zasilania sieciowego
Zaniku zasilania powietrzem
Zaniku zasilania N2O
Zaniku zasilania 02
Zaniku zasilania bateryjnego
Zabezpieczenie przed przypadkową zmianą
parametrów
Program testujący aparatu
Aparat wyposażony w automatyczną procedurę
testowania urządzenia i możliwość szybkiego
uruchomienia aparatu
Kontrola czujników tlenowego i przepływu w
procedurze testowania urządzenia bez konieczności
ich demontażu
Możliwość przerwania autotestu w dowolnej chwili
4
37.
Kompletny zestaw układu oddechowego
Komplet dla dorosłych szt. 1
Komplet dla dzieci szt. 1
Maska rozmiar 1 szt. 1, 2 szt. 1, 3 szt. 1
Nie dotyczy
Układ RISA 1 szt.
Ramię do podtrzymywania układu oddechowego
Ssak inżektorowy
Regulacja siły ssania ssaka
Ssak inżektorowy ze zbiornikiem o pojemności
powyżej 0.5L
42.
Dwa zbiorniki zapasowy i podstawowy
43.
Komplet drenów zasilających ssak
44.
Komplet drenów do odsysania pacjenta
45.
Możliwość korzystania z jednorazowych wkładów
na wydzielinę
46.
Komunikacja i interfejs użytkownika w języku
polskim
47.
Wyświetlanie komentarzy o błędach i usterkach
48.
Wyświetlanie komentarzy i informacji o usterkach
w języku polskim
Monitor parametrów życiowych
49.
Kardiomonitor do aparatów do znieczulenia z
50.
Zasilanie sieciowe 230V 50 Hz
51.
Zapewnienie ciągłości monitorowania danych
pacjenta przy zasilaniu z własnego awaryjnego
źródła zasilania przynajmniej 90 minut.
52.
Bezpieczne i wygodne zamocowanie monitora do
aparatu na górnej półce. W ofercie cenowej ujęte
odpowiednie uchwyty i/lub wieszaki.
53.
Menu, komunikaty, opisy w języku polskim.
54.
Sterowanie monitora przy pomocy ekranu
dotykowego lub pokrętła i przycisków funkcyjnych
55.
Konwekcyjne chłodzenie monitora
56.
Ekran
Kolorowy pojedynczy ekran LCD TFT wysokiej
jakości o przekątnej przynajmniej 12”
Ekran konfigurowalny ekran ze względu na
informacje wyświetlane na ekranie
Liczba krzywych dynamicznych na ekranie – min. 6
57.
EKG
Monitorowanie min 3 odprowadzeń
Wieloodprowadzeniowa analiza EKG do zliczania
częstości akcji serca i do analizy arytmii
Filtr zakłóceń elektrochirurgicznych
W komplecie przewód EKG do trzech odprowadzeń
Dokładność pomiaru częstości akcji serca
przynajmniej 5 %
38.
39.
40.
41.
58.
59.
Monitorowanie arytmii
Monitorowanie arytmii – podstawowe
Możliwość rozbudowy o pełne monitorowanie
arytmii, wg. przynajmniej 10 definicji arytmii.
Zamawiający dopuszcza kardiomonitor
umożliwiający rozpoznanie 5 różnych arytmii.
Pomiar saturacji (SPO2)
Wyświetlane wartości liczbowe saturacji tętna i
krzywa pletyzmograficzna
5
60.
61.
62.
63.
64.
65.
66.
67.
W komplecie przewód interfejsowy i standardowy
czujnik na palec typu klips
System monitorowania zapewniający poprawne
pomiary przy słabym lub zakłóconym sygnale
Nieinwazyjny pomiar ciśnienia
Pomiar na żądanie, automatyczny co określony czas,
ciągłe pomiary przez określony czas,
Zakres odstępów czasowych automatycznych
pomiarów przynajmniej do 2 godzin
Układ pomiarowy wyposażony w eliminację
artefaktów ruchowych
W komplecie przewód i zestaw mankietów dla
dorosłych, 3 różne rozmiary, mankiety pomiarowe
bez lateksu
Dokładność statyczna pomiaru przynajmniej +/- 5
mmHg
Zamawiający dopuszcza kardiomonitor
umożliwiający dokładność pomiaru NIBP
2%/3mmHg (większa z tych wartości)
Pomiar temperatury
Wyświetlanie wartości temperatury
W komplecie wielorazowy czujnik temperatury:
skóry
Dokładność pomiaru temperatury przynajmniej +/0,1°C
Inwazyjny pomiar ciśnienia
Dwa tory pomiarowe z możliwością rozbudowy o
kolejne
Możliwość pomiaru i wpisania nazw różnych
ciśnień, w tym ciśnienia śródczaszkowego
Dokładność pomiaru ciśnienia przynajmniej +/- 2
mmHg
Układy alarmowe
Alarmy o różnych poziomach ważności, opisać
Ustawianie granic alarmowych wszystkich
parametrów ręczne i automatyczne na podstawie
bieżących wartości parametrów
Pamięć alarmów
Monitor modułowy. Dotyczy sprzętu i
oprogramowania. Wszystkie moduły przenoszone
między monitorami w sposób zapewniający
automatyczną zmianę konfiguracji, bez zakłócania
pracy monitora. Możliwość rozbudowy o
monitorowanie innych parametrów, nie
wymienionych wyżej (min. rzut minutowy serca
metodą termodylucji , CO2, BIS) przedstawić
dostępne moduły i sposób rozbudowy
Monitor wyposażony w moduł NMT.(zwiotczenia
nerwowo-mięśniowego) lub TOF z wyświetlaniem
wartości tof na kardiomonitorze.
Trendy 24 godzinne z rozdzielczością min. 1 min.
Monitor wyposażony w funkcję wyświetlania
krzywych oddechowy z aparatu do znieczulania.
* W tabeli zamawiający określił wymagania konieczne do spełnienia przez Wykonawcę. W związku z powyższym
zamawiający oczekuje odpowiedzi binarnej: Tak – w przypadku spełnienia warunku, Nie - w przypadku
niespełnienia warunku. W przypadku udzielenia odpowiedzi negatywnej zamawiający interpretuje fakt jako
niespełnienia warunku koniecznego, co skutkuje odrzuceniem oferty na podstawie art. 89 ust 1 pkt 2 ustawy Pzp.
6
** Dla umożliwienia Zamawiającemu weryfikacji udzielonych odpowiedzi należy załączyć aktualne materiały
źródłowe producenta tj. karty katalogowe, foldery, prospekty, dane techniczne lub instrukcje oferowanego sprzętu
(w języku angielskim lub polskim, w oryginale lub kserokopie poświadczone za zgodność z oryginałem). W
kolumnie „Potwierdzenie w materiałach .....” zaleca się wskazanie dokumentu i strony, na której znajdują się
informacje potwierdzające udzielone odpowiedzi. Zamawiający zastrzega sobie prawo do sprawdzenia
wiarygodności podanych przez Wykonawcę parametrów we wszystkich dostępnych źródłach, w tym również
poprzez zwrócenie się do Wykonawców o udzielenie dalszych wyjaśnień niezbędnych dla weryfikacji udzielonych
odpowiedzi.
Zamawiający zaleca podanie strony oferty zawierającej potwierdzenie parametrów, brak wpisu w tej kolumnie nie
skutkuje odrzuceniem oferty.
UWAGA!!!
Tabela parametry wymagane aparatu do znieczulenia ogólnego stanowi integralną cześć oferty i w
związku z tym nie podlegają uzupełnieniu na podstawie art. 26 ust. 3 ustawy Pzp. Oferty, które nie będą
zawierały przedmiotowego dokumentu podlegają odrzuceniu na podstawie art. 89 ust. 1 pkt. 2 ustawy
Pzp, z zastrzeżeniem art. 26 ust. 4, art. 87 ust. 1, art. 87 ust. 2 pkt 3 ustawy PZP.
POUCZENIE:
Art. 297 § 1 KODEKS KARNY: Kto, w celu uzyskania dla siebie lub kogo innego (…) przedkłada podrobiony,
przerobiony, poświadczający nieprawdę albo nierzetelny dokument albo nierzetelne, pisemne oświadczenie
dotyczące okoliczności o istotnym znaczeniu dla uzyskania (…) zamówienia, podlega karze pozbawienia
wolności od 3 miesięcy do lat 5.
_________________________________
podpis osoby upoważnionej
7
