widok rzut drzwi przesuwne dp-k "90" - BIP

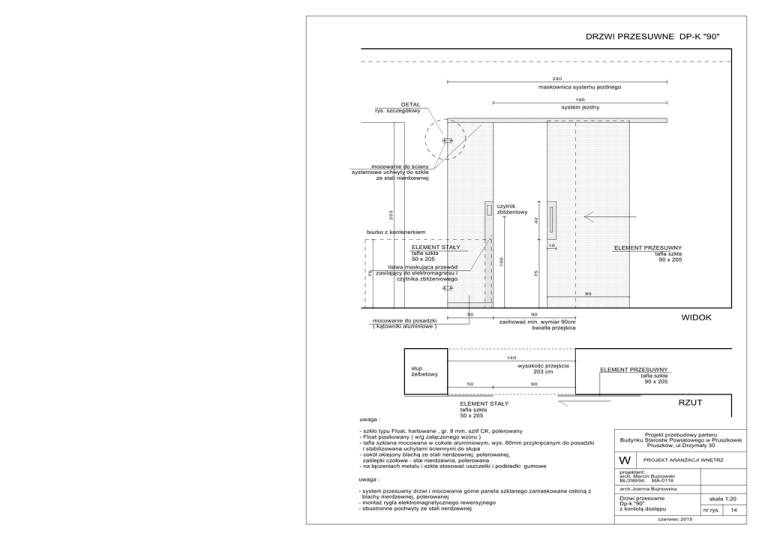

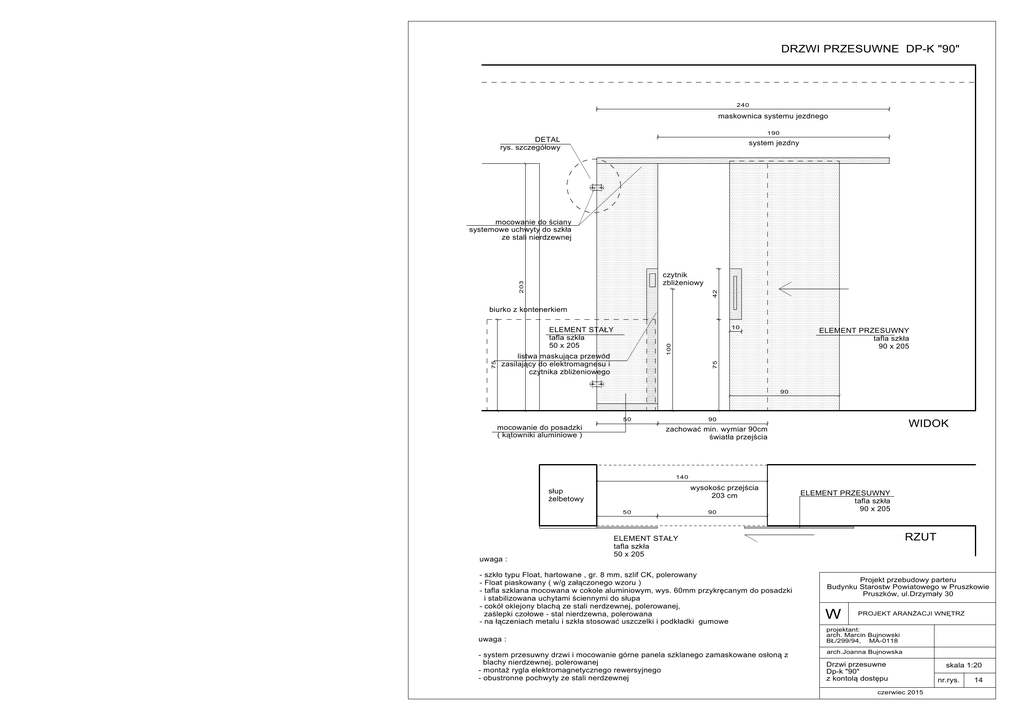

DRZWI PRZESUWNE DP-K "90"
240
maskownica systemu jezdnego
190
DETAL
rys. szczegółowy
system jezdny
mocowanie do ściany
systemowe uchwyty do szkła
ze stali nierdzewnej
42
203
czytnik
zbliżeniowy
biurko z kontenerkiem
10
100
ELEMENT PRZESUWNY
tafla szkła
90 x 205
listwa maskująca przewód
zasilający do elektromagnesu i
czytnika zbliżeniowego
75
75
ELEMENT STAŁY
tafla szkła
50 x 205
90
50
mocowanie do posadzki
( kątowniki aluminiowe )
90
WIDOK
zachować min. wymiar 90cm
światła przejścia
140
wysokośc przejścia
203 cm
słup
żelbetowy
50
uwaga :
90
ELEMENT PRZESUWNY
tafla szkła
90 x 205
RZUT
ELEMENT STAŁY
tafla szkła
50 x 205
- szkło typu Float, hartowane , gr. 8 mm, szlif CK, polerowany
- Float piaskowany ( w/g załączonego wzoru )
- tafla szklana mocowana w cokole aluminiowym, wys. 60mm przykręcanym do posadzki
i stabilizowana uchytami ściennymi do słupa
- cokół oklejony blachą ze stali nerdzewnej, polerowanej,
zaślepki czołowe - stal nierdzewna, polerowana
- na łączeniach metalu i szkła stosować uszczelki i podkładki gumowe
uwaga :
- system przesuwny drzwi i mocowanie górne panela szklanego zamaskowane osłoną z
blachy nierdzewnej, polerowanej
- montaż rygla elektromagnetycznego rewersyjnego
- obustronne pochwyty ze stali nerdzewnej
Projekt przebudowy parteru
Budynku Starostw Powiatowego w Pruszkowie
Pruszków, ul.Drzymały 30
W
PROJEKT ARANŻACJI WNĘTRZ
projektant:
arch. Marcin Bujnowski
BŁ/299/94, MA-0118
arch.Joanna Bujnowska
Drzwi przesuwne
Dp-k "90"
z kontolą dostępu
czerwiec 2015
skala 1:20
nr.rys.
14
