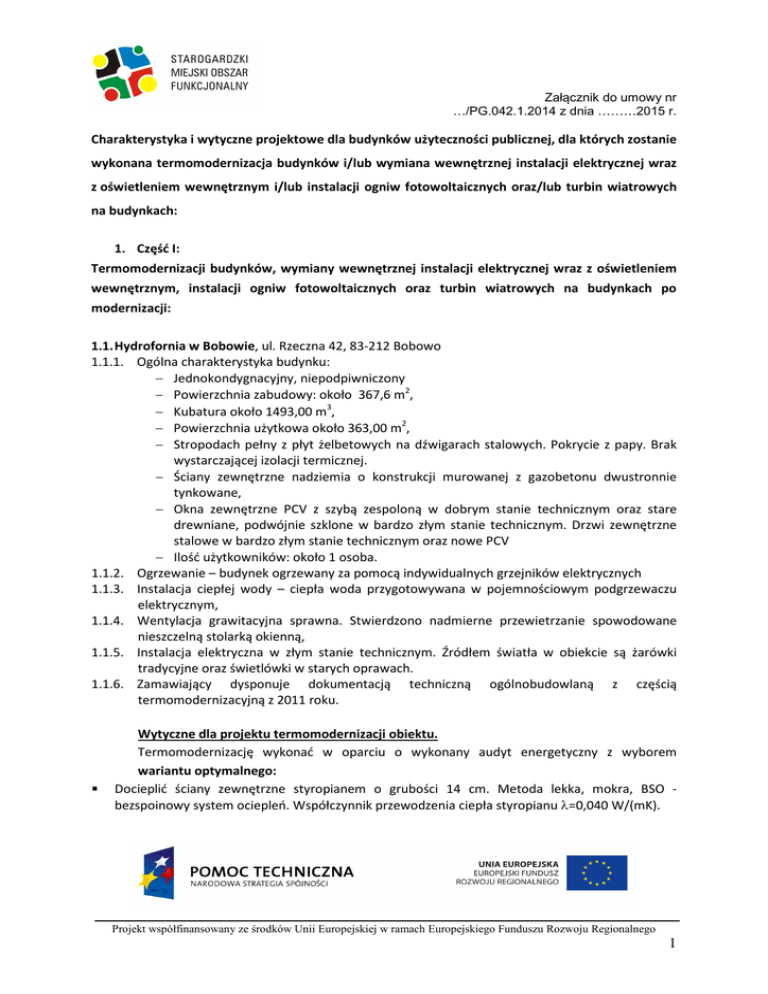

Załącznik do umowy

Załącznik do umowy nr
…/PG.042.1.2014 z dnia ………2015 r.
Charakterystyka i wytyczne projektowe dla budynków użyteczności publicznej, dla których zostanie
wykonana termomodernizacja budynków i/lub wymiana wewnętrznej instalacji elektrycznej wraz
z oświetleniem wewnętrznym i/lub instalacji ogniw fotowoltaicznych oraz/lub turbin wiatrowych
na budynkach:
1. Część I:
Termomodernizacji budynków, wymiany wewnętrznej instalacji elektrycznej wraz z oświetleniem
wewnętrznym, instalacji ogniw fotowoltaicznych oraz turbin wiatrowych na budynkach po
modernizacji:
1.1. Hydrofornia w Bobowie, ul. Rzeczna 42, 83-212 Bobowo
1.1.1. Ogólna charakterystyka budynku:
− Jednokondygnacyjny, niepodpiwniczony
− Powierzchnia zabudowy: około 367,6 m2,
− Kubatura około 1493,00 m3,
− Powierzchnia użytkowa około 363,00 m2,
− Stropodach pełny z płyt żelbetowych na dźwigarach stalowych. Pokrycie z papy. Brak
wystarczającej izolacji termicznej.
− Ściany zewnętrzne nadziemia o konstrukcji murowanej z gazobetonu dwustronnie
tynkowane,
− Okna zewnętrzne PCV z szybą zespoloną w dobrym stanie technicznym oraz stare
drewniane, podwójnie szklone w bardzo złym stanie technicznym. Drzwi zewnętrzne
stalowe w bardzo złym stanie technicznym oraz nowe PCV
− Ilość użytkowników: około 1 osoba.
1.1.2. Ogrzewanie – budynek ogrzewany za pomocą indywidualnych grzejników elektrycznych
1.1.3. Instalacja ciepłej wody – ciepła woda przygotowywana w pojemnościowym podgrzewaczu
elektrycznym,
1.1.4. Wentylacja grawitacyjna sprawna. Stwierdzono nadmierne przewietrzanie spowodowane
nieszczelną stolarką okienną,
1.1.5. Instalacja elektryczna w złym stanie technicznym. Źródłem światła w obiekcie są żarówki
tradycyjne oraz świetlówki w starych oprawach.
1.1.6. Zamawiający dysponuje dokumentacją techniczną ogólnobudowlaną z częścią
termomodernizacyjną z 2011 roku.
Wytyczne dla projektu termomodernizacji obiektu.
Termomodernizację wykonać w oparciu o wykonany audyt energetyczny z wyborem
wariantu optymalnego:
Docieplić ściany zewnętrzne styropianem o grubości 14 cm. Metoda lekka, mokra, BSO bezspoinowy system ociepleń. Współczynnik przewodzenia ciepła styropianu λ=0,040 W/(mK).
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
1
Załącznik do umowy nr
…/PG.042.1.2014 z dnia ………2015 r.
Docieplić stropodach styropapą od góry o grubości 20 cm. Współczynnik przewodzenia ciepła
styropapy λ=0,040 W/(mK).
Docieplić podłogę na gruncie w części biurowej poprzez ułożenie styropianu ekstrudowanego
o grubości 11 cm. Izolację zabezpieczyć przed uszkodzeniami mechanicznymi.
Wymienić stare okna zewnętrzne na nowe o współczynniku U=1,1 W/(m2K) z nawiewnikami
powietrza.
Wymianę instalacji elektrycznej wewnętrznej wraz z nową skrzynką rozdzielczą i z podłączeniem
pojemnościowego podgrzewacza wody, gniazd wtykowych, wyłączników światła oraz oświetlenia
wewnętrznego na energooszczędne, dostosowane do norm dla danych pomieszczeń
zapewniające odpowiednie natężenie światła.
Zastosowanie systemu fotowoltaicznego (grid-on) oraz zastosowanie turbin wiatrowych
w zestawie grid-on do produkcji energii elektrycznej i zintegrowanie go z wewnętrzną instalacją
elektryczną (moc instalacji fotowoltaicznej i wiatrowej dostosować do warunków technicznych
i potrzeb energetycznych obiektu budowlanego).
1.2. Przedszkole Publiczne w Bobowie (Agronomówka), ul. Gdańska 19, 83-212 Bobowo
1.2.1. Ogólna charakterystyka budynku:
− Konstrukcja tradycyjna murowana, dwukondygnacyjny, częściowo podpiwniczony
− Powierzchnia zabudowy: około 197,8 m2,
− Kubatura około 547,00 m3,
− Powierzchnia użytkowa około 195,30 m2,
− Stropodach wentylowany dwuspadowy, dach z płyt korytkowych oparty na stropie
żelbetowym, nad przybudówkami stropodach pełny kryty papą asfaltową, stropodachy
o niewystarczającej izolacji termicznej,
− Ściany zewnętrzne, murowane z gazobetonu obustronnie tynkowane, ocieplone
styropianem o grubości 5 cm (izolacja termiczna w złym stanie technicznym), ściany
piwnic murowane z cegły ceramicznej pełnej, brak wystarczającej izolacji termicznej,
− Okna zewnętrzne PCV z szybą zespoloną w dobrym stanie technicznym oraz stare
drewniane, podwójnie szklone w złym stanie technicznym. Drzwi zewnętrzne PCV
w dobrym stanie technicznym oraz stare drewniane w złym stanie technicznym,
− Ilość użytkowników: około 55 osób.
1.2.2. Ogrzewanie – budynek zasilany w ciepło z własnej kotłowni opalanej paliwem stałym,
instalacja c.o. stara, stalowa z stalowymi grzejnikami panelowymi z 2006 roku, brak
zaworów termostatycznych,
1.2.3. Instalacja ciepłej wody – ciepła woda przygotowywana w pojemnościowych
podgrzewaczach elektrycznych,
1.2.4. Wentylacja grawitacyjna sprawna. Stwierdzono nadmierne przewietrzanie w strefach
z nieszczelną stolarką okienną i drzwiową,
1.2.5. Instalacja elektryczna aluminiowe w złym stanie technicznym. Źródłem światła
w obiekcie są żarówki tradycyjne, świetlówki w starych oprawach.
1.2.6. Brak dokumentacji technicznej budynku.
Wytyczne dla projektu termomodernizacji obiektu.
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
2
Załącznik do umowy nr
…/PG.042.1.2014 z dnia ………2015 r.
Termomodernizację wykonać w oparciu o wykonany audyt energetyczny z wyborem
wariantu optymalnego:
Docieplić ściany zewnętrzne styropianem o grubości 15 cm po wcześniejszym usunięciu
istniejącej warstwy izolacji, metoda lekka, mokra, BSO - bezspoinowy system ociepleń.
Współczynnik przewodzenia ciepła styropianu λ=0,040 W/(mK).
Docieplić stropodach wentylowany poprzez nadmuch granulatu wełny mineralnej o grubości 24
cm, współczynnik przewodzenia ciepła granulatu wełny mineralnej λ=0,050 W/(mK).
Docieplić stropodach pełny styropapą o grubości 20 cm. Współczynnik przewodzenia ciepła
styropapy λ=0,040 W/(mK).
Wymienić stare okna zewnętrzne na nowe o współczynniku U=1,1 W/(m2K) z nawiewnikami
powietrza, wymienić stare drzwi zewnętrzne na nowe o współczynniku U=1,5 W/(m2K)
Wymienić źródło ciepła na nowoczesną kotłownię opalaną biomasą z automatycznym
podajnikiem i regulatorem pogodowym, wymienić instalację rozprowadzającą, zastosować
przygrzejnikowe zawory termostatyczne i automatyczne odpowietrzniki.
Wymianę istniejącego oświetlenia wewnętrznego na nowoczesny energooszczędny system
oświetleniowy, wymiana wewnętrznej instalacji elektrycznej,
Zastosowanie systemu fotowoltaicznego (grid-on) do produkcji energii elektrycznej.
Zastosowanie turbin wiatrowych w zestawie grid-on (podłączony do sieci).
1.3. Przedszkole Publiczne w Bobowie, ul. Gdańska 17, 83-212 Bobowo
1.3.1. Ogólna charakterystyka budynku:
− Konstrukcja tradycyjna murowana, dwukondygnacyjny niepodpiwniczony
− Powierzchnia zabudowy: około 230,9 m2,
− Kubatura około 638,00 m3,
− Powierzchnia użytkowa około 228,0 m2,
− Stropodach wentylowany jednospadowy, dach z płyt korytkowych oparty na stropie
żelbetowym, o niewystarczającej izolacji termicznej,
− Ściany zewnętrzne, murowane z cegły ceramicznej kratówki obustronnie tynkowane,
brak wystarczającej izolacji termicznej,
− Okna zewnętrzne PCV z szybą zespoloną w dobrym stanie technicznym oraz jedno stare
stalowe, pojedynczo szklone w złym stanie technicznym. Drzwi zewnętrzne PCV
w dobrym stanie technicznym oraz stare stalowe (do kotłowni) w złym stanie
technicznym,
− Ilość użytkowników: około 40 osób.
1.3.2. Ogrzewanie – budynek zasilany w ciepło z własnej kotłowni opalanej paliwem stałym,
instalacja c.o. stara, stalowa z grzejnikami członowymi, żeliwnymi, instalacja o dużej
bezwładności cieplnej, brak zaworów termostatycznych,
1.3.3. Instalacja ciepłej wody – ciepła woda przygotowywana w pojemnościowych podgrzewaczach
elektrycznych,
1.3.4. Wentylacja grawitacyjna sprawna. Stwierdzono nadmierne przewietrzanie w strefach
z nieszczelną stolarką okienną i drzwiową,
1.3.5. Instalacja elektryczna aluminiowa w złym stanie technicznym. Źródłem światła w obiekcie są
żarówki tradycyjne, świetlówki w starych i nowych oprawach.
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
3
Załącznik do umowy nr
…/PG.042.1.2014 z dnia ………2015 r.
1.3.6. Zamawiający dysponuje archiwalną dokumentacją techniczną z 1997 roku.
Wytyczne dla projektu termomodernizacji obiektu.
Termomodernizację wykonać w oparciu o wykonany audyt energetyczny z wyborem
wariantu optymalnego:
Docieplić ściany zewnętrzne styropianem o grubości 15 cm po wcześniejszym usunięciu
istniejącej warstwy izolacji, metoda lekka, mokra, BSO - bezspoinowy system ociepleń.
Współczynnik przewodzenia ciepła styropianu λ=0,040 W/(mK).
Docieplić stropodach wentylowany poprzez nadmuch granulatu wełny mineralnej o grubości 24
cm, współczynnik przewodzenia ciepła granulatu wełny mineralnej λ=0,050 W/(mK).
Wymienić stare okna zewnętrzne na nowe o współczynniku U=1,1 W/(m2K) z nawiewnikami
powietrza, wymienić stare drzwi zewnętrzne na nowe o współczynniku U=1,5 W/(m2K)
Wymienić źródło ciepła na nowoczesną kotłownię opalaną biomasą z automatycznym
podajnikiem i regulatorem pogodowym, kompleksowo zmodernizować wewnętrzną instalację
c.o., wymienić instalację rozprowadzającą wraz z grzejnikami, zastosować przygrzejnikowe
zawory termostatyczne i automatyczne odpowietrzniki.
Wymianę instalacji elektrycznej wewnętrznej wraz z nową skrzynką rozdzielczą i z podłączeniem
pojemnościowego podgrzewacza wody, gniazd wtykowych, wyłączników światła oraz oświetlenia
wewnętrznego na energooszczędne, dostosowane do norm dla danych pomieszczeń
zapewniające odpowiednie natężenie światła.
Zastosowanie systemu fotowoltaicznego (grid-on) oraz zastosowanie turbin wiatrowych
w zestawie grid-on do produkcji energii elektrycznej i zintegrowanie go z wewnętrzną instalacją
elektryczną (moc instalacji fotowoltaicznej i wiatrowej dostosować do warunków technicznych
i potrzeb energetycznych obiektu budowlanego).
1.4. Przepompownia w Bobowie, ul. Ogrodowa 21a, 83-212 Bobowo
1.3.1. Ogólna charakterystyka budynku:
− Konstrukcja tradycyjna murowana, jednokondygnacyjny niepodpiwniczony
− Powierzchnia zabudowy: około 17,2 m2,
− Kubatura około 54,00 m3,
− Powierzchnia użytkowa około 17,0 m2,
− Dach dwuspadowy o konstrukcji drewnianej pokryty blachodachówką,
o niewystarczającej izolacji termicznej,
− Ściany zewnętrzne, murowane z gazobetonu obustronnie tynkowane, brak
wystarczającej izolacji termicznej,
− Okna zewnętrzne stare drewniane, podwójnie szklone w bardzo złym stanie
technicznym, drzwi zewnętrzne stalowe w złym stanie technicznym,
− Ilość użytkowników: około 1 osoba,
1.3.2. Ogrzewanie – budynek ogrzewany za pomocą indywidualnych grzejników elektrycznych,
1.3.3. Instalacja ciepłej wody – brak ciepłej wody w obiekcie,
1.3.4. Wentylacja grawitacyjna sprawna. Stwierdzono nadmierne przewietrzanie w strefach
z nieszczelną stolarką okienną i drzwiową,
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
4
Załącznik do umowy nr
…/PG.042.1.2014 z dnia ………2015 r.
1.3.5. Instalacja elektryczna w zadawalającym stanie technicznym. Źródłem światła w obiekcie jest
żarówka tradycyjna.
1.3.6. Brak dokumentacji technicznej budynku.
Wytyczne dla projektu termomodernizacji obiektu.
Termomodernizację wykonać w oparciu o wykonany audyt energetyczny z wyborem
wariantu optymalnego:
Docieplić ściany zewnętrzne styropianem o grubości 14 cm, metoda lekka, mokra, BSO bezspoinowy system ociepleń. Współczynnik przewodzenia ciepła styropianu λ=0,040 W/(mK).
Docieplić stropodach pod dachem poprzez ułożenie płyt wełny mineralnej o grubości 21 cm,
współczynnik przewodzenia ciepła wełny mineralnej λ=0,040 W/(mK).
Wymienić stare okno zewnętrzne na nowe o współczynniku U=1,1 W/(m2K) z nawiewnikami
powietrza, wymienić stare drzwi zewnętrzne na nowe o współczynniku U=1,5 W/(m2K)
Zastosowanie systemu fotowoltaicznego (grid-on) oraz zastosowanie turbin wiatrowych
w zestawie grid-on do produkcji energii elektrycznej i zintegrowanie go z wewnętrzną instalacją
elektryczną (moc instalacji fotowoltaicznej i wiatrowej dostosować do warunków technicznych
i potrzeb energetycznych obiektu budowlanego).
2. Część II:
Termomodernizacji budynków, wymiany wewnętrznej instalacji elektrycznej wraz z oświetleniem
wewnętrznym, instalacji ogniw fotowoltaicznych oraz turbin wiatrowych na budynkach po
modernizacji:
2.1. Ośrodek Zdrowia w Bobowie, ul. Gdańska 11, 83-212 Bobowo
2.1.1. Ogólna charakterystyka budynku:
− Konstrukcja tradycyjna murowana, trzykondygnacyjny (parter, poddasze
użytkowe, częściowo podpiwniczony),
− Powierzchnia zabudowy: około 449,6 m2,
− Kubatura około 1243,00 m3,
− Powierzchnia użytkowa około 444,00 m2,
− Dach czterospadowy o konstrukcji drewnianej, w starej części pokryty płytą falistą,
w nowej blachodachówką, Strop pod dachem drewniany, brak wystarczającej
izolacji termicznej,
− Ściany zewnętrzne części głównej murowane z cegły ceramicznej pełnej
dwustronnie tynkowane, ocieplone styropianem o grubości 10 cm (z wyłączeniem
ściany frontowej), ściany zewnętrzne nowego segmentu z gazobetonu
dwustronnie tynkowane, ocieplone styropianem o grubości 12 cm
− Okna zewnętrzne PCV z szybą zespoloną w dobrym stanie technicznym,
drewniane z szybą zespoloną w zadawalającym stanie technicznym oraz stare
drewniane, podwójnie szklone w złym stanie technicznym. Drzwi zewnętrzne PCV
w dobrym stanie technicznym,
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
5
Załącznik do umowy nr
…/PG.042.1.2014 z dnia ………2015 r.
− Ilość użytkowników: około 30 osób.
2.1.2. Ogrzewanie – budynek zasilany w ciepło z własnej kotłowni opalanej gazem płynnym,
instalacja c.o. stara, stalowa (w starej części) oraz nowa ze stalowymi grzejnikami
panelowymi, o znikomej bezwładności cieplnej i przygrzejnikowymi zaworami
termostatycznymi,
2.1.3. Instalacja ciepłej wody – ciepła woda przygotowywana w pojemnościowych podgrzewaczach
elektrycznych,
2.1.4. Wentylacja grawitacyjna sprawna. Stwierdzono nadmierne przewietrzanie spowodowane
nieszczelną stolarką okienną,
2.1.5. Instalacja elektryczna w zadawalającym stanie technicznym. Źródłem światła w obiekcie są
żarówki tradycyjne, świetlówki kompaktowe oraz świetlówki liniowe w nowych i starych
oprawach.
2.1.6. Zamawiający dysponuje dokumentacją techniczną z 2007 roku.
Wytyczne dla projektu termomodernizacji obiektu.
Termomodernizację wykonać w oparciu o wykonany audyt energetyczny z wyborem
wariantu optymalnego:
Docieplić ścianę zewnętrzną frontową styropianem o grubości 15 cm. Metoda lekka, mokra, BSO
- bezspoinowy system ociepleń. Współczynnik przewodzenia ciepła styropianu λ=0,040 W/(mK).
Docieplić strop pod dachem płytami z wełny mineralnej o grubości 18 cm. Współczynnik
przewodzenia ciepła λ=0,040 W/(mK).
Docieplić skosy poddasza płytami z wełny mineralnej o grubości 17 cm. Współczynnik
przewodzenia ciepła λ=0,040 W/(mK).
Wymienić stare okna zewnętrzne na nowe o współczynniku U=1,1 W/(m2K) z nawiewnikami
powietrza.
Wymienić instalację rozprowadzającą c.o. w starej części obiektu. Zastosować przygrzejnikowe
zawory termostatyczne i automatyczne odpowietrzniki.
Wymianę niezbędnych elementów wewnętrznej instalacji elektrycznej i oświetlenia
wewnętrznego na energooszczędne, dostosowane do norm dla danych pomieszczeń
zapewniające odpowiednie natężenie światła.
Zastosowanie systemu fotowoltaicznego (grid-on) oraz zastosowanie turbin wiatrowych
w zestawie grid-on do produkcji energii elektrycznej i zintegrowanie go z wewnętrzną instalacją
elektryczną (moc instalacji fotowoltaicznej i wiatrowej dostosować do warunków technicznych
i potrzeb energetycznych obiektu budowlanego).
2.2. Urząd Gminy w Bobowie, ul. Gdańska 12, 83-212 Bobowo
2.2.1. Ogólna charakterystyka budynku:
− Konstrukcja tradycyjna murowana, jednokondygnacyjny niepodpiwniczony
− Powierzchnia zabudowy: około 273,4 m2,
− Kubatura około 756,00 m3,
− Powierzchnia użytkowa około 270,0 m2,
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
6
Załącznik do umowy nr
…/PG.042.1.2014 z dnia ………2015 r.
−
2.2.2.
2.2.3.
2.2.4.
2.2.5.
2.2.6.
Stropodach pełny z płyt korytkowych oparty na stropie monolitycznym,
o niewystarczającej izolacji termicznej,
− Ściany zewnętrzne, murowane z cegły ceramicznej pełnej, obustronnie tynkowane,
ocieplone styropianem o grubości 12 cm,
− Okna zewnętrzne PCV z szybą zespoloną w dobrym stanie technicznym oraz stare
drewniane, podwójnie szklone w bardzo złym stanie technicznym, drzwi zewnętrzne
PCV w dobrym stanie technicznym oraz stare drewniane pełne w złym stanie
technicznym,
− Ilość użytkowników: około 16 osób.
Ogrzewanie – budynek zasilany w ciepło z własnej kotłowni opalanej paliwem stałym,
instalacja c.o. stara, stalowa z grzejnikami członowymi, żeliwnymi i stalowymi grzejnikami
panelowymi, instalacja o dużej bezwładności cieplnej, brak zaworów termostatycznych,
Instalacja ciepłej wody – ciepła woda przygotowywana w podgrzewaczach elektrycznych,
Wentylacja grawitacyjna sprawna. Stwierdzono nadmierne przewietrzanie w strefach
z nieszczelną stolarką okienną i drzwiową,
Instalacja elektryczna aluminiowa, źródłem światła w obiekcie są żarówki tradycyjne
i świetlówki w nowych i starych oprawach.
Brak dokumentacji technicznej budynku.
Wytyczne dla projektu termomodernizacji obiektu.
Termomodernizację wykonać w oparciu o wykonany audyt energetyczny z wyborem
wariantu optymalnego:
Docieplić stropodach pełny styropapą o grubości 18 cm, współczynnik przewodzenia ciepła
styropapy λ=0,040 W/(mK).
Wymienić stare okna zewnętrzne na nowe o współczynniku U=1,1 W/(m2K) z nawiewnikami
powietrza, wymienić stare drzwi zewnętrzne na nowe o współczynniku U=1,5 W/(m2K)
Wymienić źródło ciepła na nowoczesną kotłownię opalaną biomasą z automatycznym
podajnikiem i regulatorem pogodowym, kompleksowo zmodernizować wewnętrzną instalację
c.o., wymienić instalację rozprowadzającą wraz z grzejnikami, zastosować przygrzejnikowe
zawory termostatyczne i automatyczne odpowietrzniki.
Wymianę niezbędnych elementów wewnętrznej instalacji elektrycznej i oświetlenia
wewnętrznego na energooszczędne, dostosowane do norm dla danych pomieszczeń biurowych,
zapewniające odpowiednie natężenie światła.
Zastosowanie systemu fotowoltaicznego (grid-on) oraz zastosowanie turbin wiatrowych
w zestawie grid-on do produkcji energii elektrycznej i zintegrowanie go z wewnętrzną instalacją
elektryczną (moc instalacji fotowoltaicznej i wiatrowej dostosować do warunków technicznych
i potrzeb energetycznych obiektu budowlanego).
2.3. Orlik w Bobowie – zaplecze, ul. Gimnazjalna 20, 83-212 Bobowo
2.3.1. Ogólna charakterystyka budynku:
− Konstrukcja tradycyjna murowana, jednokondygnacyjny, niepodpiwniczony
− Powierzchnia zabudowy: około 55,7 m2,
− Kubatura około 149,00 m3,
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
7
Załącznik do umowy nr
…/PG.042.1.2014 z dnia ………2015 r.
2.3.2.
2.3.3.
2.3.4.
2.3.5.
− Powierzchnia użytkowa około 55,00 m2,
− Strop pod dachem izolacją z wełny mineralnej o grubości 16 cm. Dach drewniany
pokryty blachodachówką.
− Ściany zewnętrzne murowane z gazobetonu ocieplone styropianem 12 cm.
− Okna zewnętrzne PCV z szybą zespoloną w dobrym stanie technicznym, drzwi
zewnętrzne PCV w dobrym stanie technicznym oraz stalowe w bardzo złym stanie
technicznym.
− Ilość użytkowników: około 10 osób,
Ogrzewanie – budynek ogrzewany za pomocą indywidualnych grzejników elektrycznych
Instalacja ciepłej wody – ciepła woda przygotowywana w pojemnościowym podgrzewaczu
elektrycznym,
Wentylacja grawitacyjna sprawna.
Instalacja elektryczna w dobrym stanie technicznym. Źródłem światła są świetlówki liniowe w
oprawach rastrowych oraz świetlówki kompaktowe.
Wytyczne dla projektu termomodernizacji obiektu.
Termomodernizację wykonać w oparciu o wykonany audyt energetyczny z wyborem
wariantu optymalnego:
Zastosowanie systemu solarnego do wspomagania ogrzewania ciepłej wody użytkowej.
Zastosowanie systemu fotowoltaicznego (grid-on) oraz zastosowanie turbin wiatrowych
w zestawie grid-on do produkcji energii elektrycznej i zintegrowanie go z wewnętrzną instalacją
elektryczną (moc instalacji fotowoltaicznej i wiatrowej dostosować do warunków technicznych
i potrzeb energetycznych obiektu budowlanego).
2.4. Zespół Szkół Publicznych w Bobowie, ul. Gimnazjalna 20, 83-212 Bobowo
2.4.1. Ogólna charakterystyka budynku:
− Konstrukcja tradycyjna murowana, jednokondygnacyjny częściowo podpiwniczony
− Powierzchnia zabudowy: około 2049,7 m2,
− Kubatura około 5465,00 m3,
− Powierzchnia użytkowa około 2024,0 m2,
− Dach wielospadowy o konstrukcji drewnianej pokryty blachodachówką, strop pod
dachem żelbetowy o niewystarczającej izolacji termicznej,
− Ściany zewnętrzne, murowane z gazobetonu z warstwą styropianu w środku,
obustronnie tynkowane, brak wystarczającej izolacji termicznej,
− Okna zewnętrzne PCV z szybą zespoloną w dobrym stanie technicznym, drzwi
zewnętrzne aluminiowe nieszczelne w niezadawalającym stanie technicznym,
− Ilość użytkowników: około 244 osób.
2.4.2. Ogrzewanie – budynek zasilany w ciepło z własnej kotłowni olejowej, instalacja c.o. ze
stalowymi grzejnikami panelowymi, o znikomej bezwładności cieplnej i przygrzejnikowymi
zaworami termostatycznymi,
2.4.3. Instalacja ciepłej wody – ciepła woda przygotowywana w podgrzewaczach elektrycznych,
2.4.4. Wentylacja grawitacyjna sprawna. Stwierdzono nadmierne przewietrzanie w strefach
z nieszczelną stolarką drzwiową,
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
8
Załącznik do umowy nr
…/PG.042.1.2014 z dnia ………2015 r.
2.4.5. Instalacja elektryczna w dobrym stanie technicznym. Źródłem światła w obiekcie są
świetlówki kompaktowe oraz świetlówki liniowe w oprawach rastrowych.
2.4.6. Zamawiający dysponuje dokumentacją techniczną z 1999 roku oraz jej uzupełnieniem z 2004
roku.
Wytyczne dla projektu termomodernizacji obiektu.
Termomodernizację wykonać w oparciu o wykonany audyt energetyczny z wyborem
wariantu optymalnego:
Docieplić strop pod dachem wełną mineralną o grubości 18 cm, współczynnik przewodzenia
ciepła granulatu wełny mineralnej λ=0,040 W/(mK).
Wymienić stare drzwi zewnętrzne na nowe o współczynniku U=1,5 W/(m2K)
Zastosowanie systemu fotowoltaicznego (grid-on) oraz zastosowanie turbin wiatrowych
w zestawie grid-on do produkcji energii elektrycznej i zintegrowanie go z wewnętrzną instalacją
elektryczną (moc instalacji fotowoltaicznej i wiatrowej dostosować do warunków technicznych
i potrzeb energetycznych obiektu budowlanego).
2.5. Zespół Szkół Publicznych w Bobowie - Hala Sportowa, ul. Gimnazjalna 20, 83-212 Bobowo
2.5.1. Ogólna charakterystyka budynku:
− Konstrukcja tradycyjna murowana, jednokondygnacyjny, częściowo podpiwniczony
− Powierzchnia zabudowy: około 1289,9 m2,
− Kubatura około 9154,00 m3,
− Powierzchnia użytkowa około 1273,7 m2,
− Dach nad salą z paneli ABM z ociepleniem i podbiciem blachą perforowana z membraną
akustyczną,
− Ściany zewnętrzne, murowane dwuwarstwowe z pustaka ceramicznego Porotherm
o grubości 30 cm ocieplone styropianem o grubości 12 cm, górne partie ścian
szczytowych z paneli ABM wypełnionych izolacją termiczną,
− Okna zewnętrzne PCV z szybą zespoloną w bardzo dobrym stanie technicznym oraz
naświetla z poliwęglanu jednokomorowego drzwi zewnętrzne PCV w bardzo dobrym
stanie technicznym,
− Ilość użytkowników: około 50 osób.
2.5.2. Ogrzewanie – w budynku zastosowano układy wentylacyjno – grzewcze składające się
z centrali wentylacyjnej z odzyskiem ciepła, recyrkulacją i pompą ciepła, zaplecze i łącznik
wyposażony w grzejniki elektryczne; układ jest za mało wydajny, przez co pracuje zbyt długo
w ciągu doby i nie zapewnia dotrzymania komfortu cieplnego w pomieszczeniach i generuje
nadmierne koszty dla inwestora,
2.5.3. Instalacja ciepłej wody – ciepła woda przygotowywana w podgrzewaczach elektrycznych,
2.5.4. Wentylacja mechaniczna nawiewno – wywiewna z odzyskiem ciepła, system odzysku nie
działa prawidłowo,
2.5.5. Instalacja elektryczna w bardzo dobrym stanie technicznym. Źródłem światła w obiekcie są
lampy przemysłowe w oprawach aluminiowych, świetlówki liniowe oraz kompaktowe,
a także oświetlenie awaryjne.
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
9
Załącznik do umowy nr
…/PG.042.1.2014 z dnia ………2015 r.
2.5.6. Zamawiający dysponuje dokumentacją techniczną z 2009 roku oraz powykonawczą
charakterystyką energetyczną obiektu.
Wytyczne dla projektu termomodernizacji obiektu.
Termomodernizację wykonać w oparciu o wykonany audyt energetyczny z wyborem
wariantu optymalnego:
Wymienić naświetla z poliwęglanu na nowe spełniające warunki techniczne obowiązujące od
dnia 01.01.2017 r.
W celu poprawy działania systemu grzewczego należy zapewnić przepływ ciepłego powietrza
spod sufitu do strefy przebywania ludzi, zastosować ścienne aparaty grzewczo – wentylacyjne
w celu dostarczenia brakującej mocy cieplnej, doprojektować sterownik kierujący pracą
wymiennika gruntowego i pompy ciepła,
Zastosowanie systemu fotowoltaicznego (grid-on) oraz zastosowanie turbin wiatrowych
w zestawie grid-on do produkcji energii elektrycznej i zintegrowanie go z wewnętrzną instalacją
elektryczną (moc instalacji fotowoltaicznej i wiatrowej dostosować do warunków technicznych
i potrzeb energetycznych obiektu budowlanego).
3.
Część III:
Termomodernizacji budynków, wymiany wewnętrznej instalacji elektrycznej wraz z oświetleniem
wewnętrznym wraz z instalacją ogniw fotowoltaicznych na budynku GOKSiR:
3.1. Gminny Ośrodek Kultury, Sportu i Rekreacji oraz Świetlica Wiejska w Bobowie,
ul. Gdańska 15, 83-212 Bobowo
3.1.1. Ogólna charakterystyka istniejącego budynku
− Dwukondygnacyjny i częściowo podpiwniczony,
− Powierzchnia zabudowy: około 506,4,00 m2,
− Kubatura około 1400,00 m3,
− Powierzchnia użytkowa około 500,00 m2,
− Stropodach wentylowany nad salą konferencyjną i kuchnią, oraz stropodach
niewentylowany nad pozostałą częścią budynku. Stropodachy o niewystarczającej
izolacji termicznej,
− Ściany zewnętrzne, murowane z cegły ceramicznej pełnej obustronnie tynkowane.
Ściany będąca przedłużeniem ściany frontowej OSP ocieplona styropianem o grubości 10
cm,
− Ilość użytkowników: około 30 osób.
3.1.2. Ogrzewanie:
− Budynek zasilany w ciepło z własnej kotłowni opalanej paliwem stałym zlokalizowanej w
piwnicach, zasilającej kompleks obiektów: GOKSIR wraz z świetlicą oraz OSP. Instalacja
centralnego ogrzewania stara stalowa o dużej bezwładności cieplnej oraz nowa, stalowa
w części wyremontowanej budynku. Grzejniki panelowe, stalowe. Brak zainstalowanych
przygrzejnikowych zaworów termostatycznych,
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
10
Załącznik do umowy nr
…/PG.042.1.2014 z dnia ………2015 r.
3.1.3. Instalacja ciepłej wody – ciepła woda przygotowywana w pojemnościowych i indywidualnych
podgrzewaczach elektrycznych,
3.1.4. Wentylacja grawitacyjna sprawna. Stwierdzono nadmierne przewietrzanie spowodowane
nieszczelną stolarką okienną,
3.1.5. Instalacja elektryczna w złym stanie technicznym. Źródłem światła w obiekcie są żarówki
tradycyjne, halogeny oraz świetlówki w nowych i starych oprawach.
3.1.6. Brak dokumentacji technicznej budynku.
Wytyczne dla projektu termomodernizacji obiektu.
Termomodernizację wykonać w oparciu o wykonany audyt energetyczny z wyborem
wariantu optymalnego:
Docieplić ściany zewnętrzne styropianem o grubości 15 cm. Metoda lekka, mokra, BSO bezspoinowy system ociepleń. Współczynnik przewodzenia ciepła styropianu λ=0,040 W/(mK).
Docieplić stropodach wentylowany poprzez nadmuch granulatu wełny mineralnej o grubości 23
cm. Docieplić stropodach niewentylowany poprzez nadmuch granulatu wełny mineralnej
o grubości 22 cm. Współczynnik przewodzenia ciepła granulatu wełny mineralnej λ=0,050
W/(mK).
Docieplić podłogę na gruncie w sali widowiskowej poprzez ułożenie styropianu ekstrudowanego
o grubości 10 cm. Izolację zabezpieczyć przed uszkodzeniami mechanicznymi.
Wymienić stare okna zewnętrzne na nowe o współczynniku U=1,1 W/(m2K) z nawiewnikami
powietrza.
Wymienić źródło ciepła na nowoczesną kotłownię opalaną biomasą z automatycznym
podajnikiem i regulatorem pogodowym. Wymienić instalację rozprowadzającą (bez części
wyremontowanej). Zastosować przygrzejnikowe zawory termostatyczne i automatyczne
odpowietrzniki na pionach.
Wymianę instalacji elektrycznej wewnętrznej wraz z nową skrzynką rozdzielczą i z podłączeniem
pojemnościowych i przepływowych podgrzewaczy wody, gniazd wtykowych, wyłączników
światła oraz oświetlenia wewnętrznego na energooszczędne, dostosowane do norm dla danych
pomieszczeń zapewniające odpowiednie natężenie światła.
Zastosowanie systemu fotowoltaicznego (grid-on) do produkcji energii elektrycznej
i zintegrowanie go z wewnętrzną instalacją elektryczną (moc instalacji fotowoltaicznej
dostosować do warunków technicznych i potrzeb energetycznych obiektu budowlanego).
3.2. OSP w Bobowie, ul. Gdańska 13, 83-212 Bobowo
3.2.1.
Ogólna charakterystyka budynku:
− Konstrukcja tradycyjna murowana, jednokondygnacyjny, niepodpiwniczony, przylegający
do budynku świetlicy wiejskiej,
− Powierzchnia zabudowy: około 144,8 m2,
− Kubatura około 443,00 m3,
− Powierzchnia użytkowa około 143,00 m2,
− Stropodach pełny, betonowy, kryty papą. Brak wystarczającej izolacji termicznej,
− Ściany zewnętrzne o konstrukcji murowanej z cegły ceramicznej dwustronnie
tynkowane, ściana frontowa ocieplona styropianem o grubości 10 cm,
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
11
Załącznik do umowy nr
…/PG.042.1.2014 z dnia ………2015 r.
3.2.2.
3.2.3.
3.2.4.
3.2.5.
3.2.6.
− Okna zewnętrzne PCV z szybą zespoloną w dobrym stanie technicznym oraz stare
drewniane, podwójnie szklone w bardzo złym stanie technicznym, drzwi zewnętrzne PCV
w dobrym stanie technicznym oraz stalowe bramy garażowe, ocieplone w dobrym stanie
technicznym,
− Ilość użytkowników: około 10 osób,
Ogrzewanie – budynek zasilany w ciepło z kotłowni opalanej paliwem stałym zlokalizowanej
w piwnicach GOKSIR, instalacja centralnego ogrzewania stara stalowa, z grzejnikami
stalowymi, panelowymi oraz rurami ożebrowanymi, brak zaworów termostatycznych,
Instalacja ciepłej wody – ciepła woda przygotowywana w pojemnościowym podgrzewaczu
elektrycznym,
Wentylacja grawitacyjna sprawna. Stwierdzono nadmierne przewietrzanie spowodowane
nieszczelną stolarką okienną,
Instalacja elektryczna w zadawalającym stanie technicznym. Źródłem światła w obiekcie są
żarówki tradycyjne, halogeny, LEDy oraz świetlówki w starych oprawach.
Brak dokumentacji technicznej budynku.
Wytyczne dla projektu termomodernizacji obiektu.
Termomodernizację wykonać w oparciu o wykonany audyt energetyczny z wyborem
wariantu optymalnego:
Docieplić ściany zewnętrzne styropianem o grubości 15 cm. Metoda lekka, mokra, BSO bezspoinowy system ociepleń. Współczynnik przewodzenia ciepła styropianu λ=0,040 W/(mK).
Docieplić stropodach styropapą od góry o grubości 18 cm. Współczynnik przewodzenia ciepła
styropapy λ=0,040 W/(mK).
Docieplić ścianę wewnętrzną między budynkiem głównym a wieżą styropianem o grubości 11
cm. Metoda lekka, mokra, BSO - bezspoinowy system ociepleń. Współczynnik przewodzenia
ciepła styropianu λ=0,040 W/(mK).
Wymienić stare okna zewnętrzne na nowe o współczynniku U=1,1 W/(m2K) z nawiewnikami
powietrza.
Zmodernizować wewnętrzną instalację centralnego ogrzewania – wymienić instalację
rozprowadzającą z grzejnikami o znikomej bezwładności (wyłączając część wyremontowaną
obiektu). Zastosować przygrzejnikowe zawory termostatyczne i automatyczne odpowietrzniki
(obiekt zasilany w ciepło z kotłowni GOKSiR).
Wymianę niezbędnych elementów wewnętrznej instalacji elektrycznej i oświetlenia
wewnętrznego na energooszczędne, dostosowane do norm dla danych pomieszczeń
zapewniające odpowiednie natężenie światła.
3.3. Świetlica Wiejska w Grabowie, Grabowo 39, 83-212 Bobowo
3.3.1. Ogólna charakterystyka budynku:
− Konstrukcja tradycyjna murowana, jednokondygnacyjny częściowo podpiwniczony,
− Powierzchnia zabudowy: około 157,9 m2,
− Kubatura około 437,00 m3,
− Powierzchnia użytkowa około 155,9 m2,
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
12
Załącznik do umowy nr
…/PG.042.1.2014 z dnia ………2015 r.
3.3.2.
3.3.3.
3.3.4.
3.3.5.
3.3.6.
− Dach jednospadowy pokryty papą i blachodachówką w złym stanie technicznym,
o niewystarczającej izolacji termicznej, strop pod dachem nad niższą częścią ocieplony
wełną mineralna o grubości 15 cm, podłoga w części środkowej drewniana w złym stanie
technicznym,
− Ściany zewnętrzne, murowane z cegły ceramicznej pełnej, obustronnie tynkowane,
ocieplone styropianem o grubości 8 cm,
− Okna zewnętrzne PCV z szybą zespoloną w dobrym stanie technicznym (2008 r.), drzwi
zewnętrzne PCV w dobrym stanie technicznym,
− Ilość użytkowników: około 10 osób.
Ogrzewanie – budynek zasilany w ciepło z własnej kotłowni opalanej paliwem stałym,
instalacja c.o. nowa stalowa z grzejnikami panelowymi, instalacja o znikomej bezwładności
cieplnej, brak zaworów termostatycznych,
Instalacja ciepłej wody – ciepła woda przygotowywana w pojemnościowych podgrzewaczach
elektrycznych,
Wentylacja grawitacyjna sprawna.
Instalacja elektryczna aluminiowa w złym stanie technicznym, źródłem światła w obiekcie są
żarówki tradycyjne i świetlówki w starych oprawach.
Brak dokumentacji technicznej budynku.
Wytyczne dla projektu termomodernizacji obiektu.
Termomodernizację wykonać w oparciu o wykonany audyt energetyczny z wyborem
wariantu optymalnego:
Docieplić strop pod dachem wełną mineralną o grubości 18 cm, współczynnik przewodzenia
ciepła wełny mineralnej λ=0,040 W/(mK).
Docieplić podłogę na gruncie poprzez ułożenie styropianu ekstrudowanego o grubości 9 cm.
Izolację zabezpieczyć przed uszkodzeniami mechanicznymi.
Wymienić źródło ciepła na nowoczesną kotłownię opalaną biomasą z automatycznym
podajnikiem i regulatorem pogodowym. Zastosować przygrzejnikowe zawory termostatyczne
i automatyczne odpowietrzniki.
Wymianę instalacji elektrycznej wewnętrznej wraz z nową skrzynką rozdzielczą i z podłączeniem
pojemnościowego podgrzewacza wody, gniazd wtykowych, wyłączników światła oraz
oświetlenia wewnętrznego na energooszczędne, dostosowane do norm dla danych pomieszczeń
zapewniające odpowiednie natężenie światła.
3.4. Świetlica Wiejska w Wysokiej, Wysoka 27, 83-212 Bobowo
3.4.1. Ogólna charakterystyka budynku:
− budynek pod nadzorem konserwatora zabytków,
− Konstrukcja tradycyjna murowana, dwukondygnacyjny (parter + poddasze użytkowe),
częściowo podpiwniczony,
− Powierzchnia zabudowy: około 138,9 m2,
− Kubatura około 480,00 m3,
− Powierzchnia użytkowa około 137,2 m2,
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
13
Załącznik do umowy nr
…/PG.042.1.2014 z dnia ………2015 r.
3.4.2.
3.4.3.
3.4.4.
3.4.5.
3.4.6.
− Dach dwuspadowy pokryty papą i blachodachówką w złym stanie technicznym, nad dużą
salą sufit podwieszany na stelażu drewnianym z płyt kartonowo – gipsowych, brak
wystarczającej izolacji termicznej,
− Podłoga częściowo drewniana na gruncie w złym stanie technicznym o niewystarczającej
izolacji termicznej,
− Ściany zewnętrzne murowane z cegły ceramicznej pełnej dwustronnie tynkowane,
− Okna zewnętrzne PCV z szybą zespoloną w dobrym stanie technicznym oraz stare
drewniane, podwójnie szklone w złym stanie technicznym, drzwi zewnętrzne PCV
w dobrym stanie technicznym i drewniane w złym stanie technicznym,
− Ilość użytkowników: około 10 osób.
Ogrzewanie – budynek zasilany w ciepło z własnej kotłowni opalanej paliwem stałym,
instalacja c.o. nowa ze stalowymi grzejnikami panelowymi, o znikomej bezwładności cieplnej,
brak przygrzejnikowych zaworów termostatycznych,
Instalacja ciepłej wody – ciepła woda przygotowywana w pojemnościowym podgrzewaczu
elektrycznym,
Wentylacja grawitacyjna sprawna. Stwierdzono nadmierne przewietrzanie spowodowane
nieszczelną stolarką okienną i drzwiową,
Instalacja elektryczna aluminiowa w złym stanie technicznym, źródłem światła w obiekcie są
żarówki tradycyjne i świetlówki w starych oprawach.
Brak dokumentacji technicznej budynku.
Wytyczne dla projektu termomodernizacji obiektu.
Termomodernizację wykonać w oparciu o wykonany audyt energetyczny z wyborem
wariantu optymalnego:
Docieplić ściany zewnętrzne styropianem o grubości 14 cm. Metoda lekka, mokra, BSO bezspoinowy system ociepleń. Współczynnik przewodzenia ciepła styropianu λ=0,040 W/(mK).
Docieplić strop pod dachem płytami z wełny mineralnej o grubości 18 cm. Współczynnik
przewodzenia ciepła λ=0,040 W/(mK).Wymienić pokrycie dachowe z niezbędnymi elementami
konstrukcji.
Docieplić skosy poddasza płytami z wełny mineralnej o grubości 20 cm. Współczynnik
przewodzenia ciepła λ=0,040 W/(mK). Wymienić pokrycie dachowe z niezbędnymi elementami
konstrukcji.
Docieplić podłogę na gruncie poprzez ułożenie styropianu ekstrudowanego o grubości 10 cm.
Izolację zabezpieczyć przed uszkodzeniami mechanicznymi.
Wymienić stare okna zewnętrzne na nowe o współczynniku U=1,1 W/(m2K) z nawiewnikami
powietrza, wymienić stare drzwi zewnętrzne na nowe o współczynniku U=1,5 W/(m2K)
Wymienić źródło ciepła na nowoczesną kotłownię opalaną biomasą z automatycznym
podajnikiem i regulatorem pogodowym. Zmodernizować wewnętrzna instalację c.o. oraz
zastosować przygrzejnikowe zawory termostatyczne i automatyczne odpowietrzniki.
Wymianę instalacji elektrycznej wewnętrznej wraz z nową skrzynką rozdzielczą i z podłączeniem
pojemnościowego podgrzewacza wody, gniazd wtykowych, wyłączników światła oraz
oświetlenia wewnętrznego na energooszczędne, dostosowane do norm dla danych pomieszczeń
zapewniające odpowiednie natężenie światła.
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
14
Załącznik do umowy nr
…/PG.042.1.2014 z dnia ………2015 r.
4. UWAGA OGÓLNA:
W przypadku zastosowania materiału izolacyjnego (ściany, stropy piwnic, podłogi na gruncie, czy
stropodachy) o lepszym współczynniku izolacyjności cieplnej, dopuszczalne jest zmniejszenie grubości
izolacji z zachowaniem wytycznych określonych dla poszczególnych przegród każdego z w/w
obiektów w części I,II i III.
Projekt współfinansowany ze środków Unii Europejskiej w ramach Europejskiego Funduszu Rozwoju Regionalnego
15
