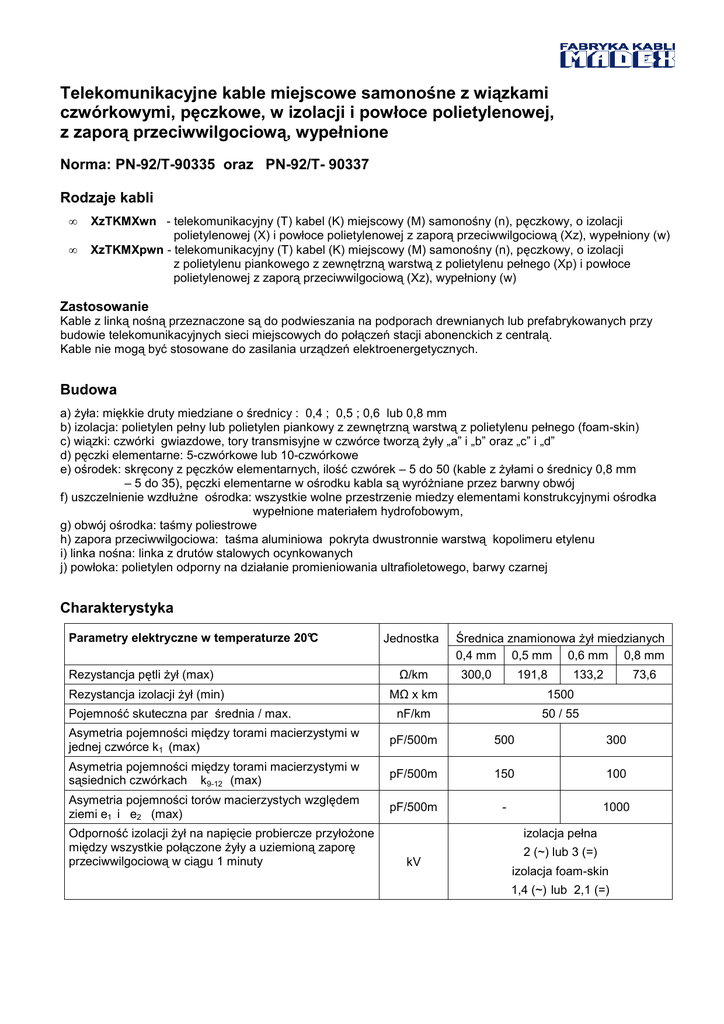

TKMn czwórkowe

Telekomunikacyjne kable miejscowe samonośne z wiązkami
czwórkowymi, pęczkowe, w izolacji i powłoce polietylenowej,
z zaporą przeciwwilgociową, wypełnione
Norma: PN-92/T-90335 oraz PN-92/T- 90337
Rodzaje kabli
•
•
XzTKMXwn - telekomunikacyjny (T) kabel (K) miejscowy (M) samonośny (n), pęczkowy, o izolacji
polietylenowej (X) i powłoce polietylenowej z zaporą przeciwwilgociową (Xz), wypełniony (w)
XzTKMXpwn - telekomunikacyjny (T) kabel (K) miejscowy (M) samonośny (n), pęczkowy, o izolacji
z polietylenu piankowego z zewnętrzną warstwą z polietylenu pełnego (Xp) i powłoce
polietylenowej z zaporą przeciwwilgociową (Xz), wypełniony (w)
Zastosowanie
Kable z linką nośną przeznaczone są do podwieszania na podporach drewnianych lub prefabrykowanych przy
budowie telekomunikacyjnych sieci miejscowych do połączeń stacji abonenckich z centralą.
Kable nie mogą być stosowane do zasilania urządzeń elektroenergetycznych.
Budowa
a) Ŝyła: miękkie druty miedziane o średnicy : 0,4 ; 0,5 ; 0,6 lub 0,8 mm
b) izolacja: polietylen pełny lub polietylen piankowy z zewnętrzną warstwą z polietylenu pełnego (foam-skin)
c) wiązki: czwórki gwiazdowe, tory transmisyjne w czwórce tworzą Ŝyły „a” i „b” oraz „c” i „d”
d) pęczki elementarne: 5-czwórkowe lub 10-czwórkowe
e) ośrodek: skręcony z pęczków elementarnych, ilość czwórek – 5 do 50 (kable z Ŝyłami o średnicy 0,8 mm
– 5 do 35), pęczki elementarne w ośrodku kabla są wyróŜniane przez barwny obwój
f) uszczelnienie wzdłuŜne ośrodka: wszystkie wolne przestrzenie miedzy elementami konstrukcyjnymi ośrodka
wypełnione materiałem hydrofobowym,
g) obwój ośrodka: taśmy poliestrowe
h) zapora przeciwwilgociowa: taśma aluminiowa pokryta dwustronnie warstwą kopolimeru etylenu
i) linka nośna: linka z drutów stalowych ocynkowanych
j) powłoka: polietylen odporny na działanie promieniowania ultrafioletowego, barwy czarnej
Charakterystyka
Parametry elektryczne w temperaturze 20°C
Rezystancja pętli Ŝył (max)
Rezystancja izolacji Ŝył (min)
Pojemność skuteczna par średnia / max.
Jednostka
Ω/km
Średnica znamionowa Ŝył miedzianych
0,4 mm 0,5 mm 0,6 mm 0,8 mm
300,0
191,8
133,2
MΩ x km
1500
nF/km
50 / 55
73,6
Asymetria pojemności między torami macierzystymi w
jednej czwórce k1 (max)
pF/500m
500
300
Asymetria pojemności między torami macierzystymi w
sąsiednich czwórkach k9-12 (max)
pF/500m
150
100
Asymetria pojemności torów macierzystych względem
ziemi e1 i e2 (max)
pF/500m
-
1000
Odporność izolacji Ŝył na napięcie probiercze przyłoŜone
między wszystkie połączone Ŝyły a uziemioną zaporę
przeciwwilgociową w ciągu 1 minuty
izolacja pełna
kV
2 (~) lub 3 (=)
izolacja foam-skin
1,4 (~) lub 2,1 (=)
Parametry elektryczne w temperaturze 20°C
Jednostka
Odporność izolacji Ŝył na napięcie probiercze przyłoŜone
między wszystkie połączone ze sobą Ŝyły a i b,
kV
a wszystkie połączone ze sobą Ŝyły c i d, z zaporą
przeciwwilgociową i z ziemią w ciągu 1 minuty
Odporność na napięcie probiercze powłoki
Wymaganie
izolacja pełna
0,7 (~) lub 1 (=)
izolacja foam-skin
0,5 (~) lub 0,75 (=)
8 (~) lub 12 (=)
kV
Pozostałe dane
Zakres temperatur: - podczas układania
-10°C do +50°C
- podczas pracy kabla
- 40°C do +70°C
10 x średnica zewnętrzna kabla
Minimalny promień zginania
Wymiary i masa 1 km kabli
Liczba czwórek
5
10
15
25
35
50
5
10
15
25
35
50
5
10
15
25
35
50
5
10
15
25
35
Średnica
Ŝyły
Minimalna
grubość powłoki
Maksymalna
średnica
zewnętrzna
[mm]
[mm]
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1,4
1,6
1,4
1,4
1,4
1,4
1,6
[mm]
11,5
14,0
15,5
18,0
20,0
22,5
12,0
14,5
16,5
19,5
21,5
24,5
13,0
16,0
18,0
21,0
24,0
28,0
16,0
19,0
21,5
25,5
29,5
0,4
0,5
0,6
0,8
Masa kabla
[kg/km]
158
204
255
342
462
646
171
231
278
435
591
762
204
298
405
613
764
1023
266
444
581
914
1175
Pakowanie
KrąŜki owinięte folią, tuleje tekturowe bezzwrotne, bębny drewniane zwrotne. Długość odcinków fabrykacyjnych –
600m, na Ŝyczenie klienta dostarczane są odcinki o innej długości.
Informacje dodatkowe
Szerokość i wysokość mostka kabli rodzaju XzTKMXwn i XzTKMXpwn
Średnica Ŝyły
Liczba czwórek
[mm]
0,4; 0,5; 0,6; 0,8
0,4; 0,5; 0,6
0,4; 0,5
0,4
0,8
0,6; 0,8
0,5
0,4
0,6; 0,8
0,5; 0,6; 0,8
0,4; 0,5; 0,6; 0,8
5
10
15
25
10
15
25
35
25
35
50
Wysokość mostka
min
max
[mm]
min
Szerokość mostka
max
[mm]
1,5
2,5
2
3
1,5
2,5
3
4
2
4,5
3
4
Budowa lin nośnych i najmniejsze ich rzeczywiste siły zrywające dla kabli rodzaju XzTKMXwn
i XzTKMXpwn
Liczba czwórek
Średnica Ŝyły
5
10
15
25
10
15
25
35
25
35
50
[mm]
0,4; 0,5; 0,6; 0,8
0,4; 0,5; 0,6
0,4; 0,5
0,4
0,8
0,6; 0,8
0,5
0,4
0,6; 0,8
0,5; 0,6; 0,8
0,4; 0,5; 0,6; 0,8
Średnica orientacyjna
liny nośnej
Najmniejsza rzeczywista
siła zrywająca linę
[mm]
[kN]
3
7
4
12,5
5
16,0
Budowa ośrodka
Liczba czwórek w kablu
Układ pęczków w ośrodku
5
1x (5x4)
10
1 x (10X4)
15
3 x (5x4)
25
5 x (5x4)
35
7 x (5x4)
50
5 x (10x4)
Oznaczenie pęczków w ośrodku
Rodzaj pęczka
Barwa obrzutu pęczka
Pęczek licznikowy
czerwona
Pęczek kierunkowy
niebieska
Pęczek nieparzysty
Ŝółta
Pęczek parzysty
brązowa
WyróŜnianie wiązek w pęczkach
Rodzaj
Numer wiązki w
pęczka
pęczku
Pęczek
5x4
nieparzysty
Pęczek
5x4
parzysty
Pęczek
10 x 4
śyła „a”
Barwa izolacji Ŝył
śyła „b”
śyła „c”
śyła „d”
1
Czerwona
Naturalna
Zielona
Szara
2
Niebieska
Naturalna
Zielona
Szara
3
śółta
Naturalna
Zielona
Szara
4
Brązowa
Naturalna
Zielona
Szara
5
Fioletowa
Naturalna
Zielona
Szara
1
Czerwona
Naturalna
Zielona
Pomarańczowa
2
Niebieska
Naturalna
Zielona
Pomarańczowa
3
śółta
Naturalna
Zielona
Pomarańczowa
4
Brązowa
Naturalna
Zielona
Pomarańczowa
5
Fioletowa
Naturalna
Zielona
Pomarańczowa
1
Czerwona
Naturalna
Zielona
Szara
2
Niebieska
Naturalna
Zielona
Szara
3
śółta
Naturalna
Zielona
Szara
4
Brązowa
Naturalna
Zielona
Szara
5
Fioletowa
Naturalna
Zielona
Szara
6
Czerwona
Naturalna
Zielona
Pomarańczowa
7
Niebieska
Naturalna
Zielona
Pomarańczowa
8
śółta
Naturalna
Zielona
Pomarańczowa
9
Brązowa
Naturalna
Zielona
Pomarańczowa
10
Fioletowa
Naturalna
Zielona
Pomarańczowa
