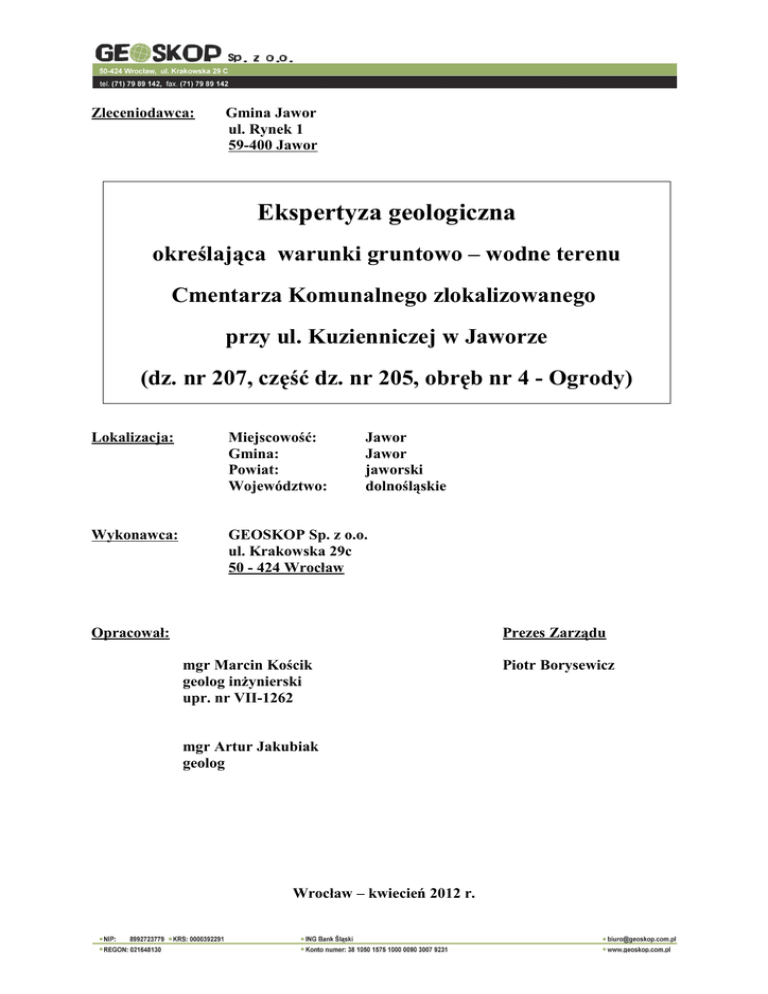

Zleceniodawca:
Gmina Jawor
ul. Rynek 1
59-400 Jawor
Ekspertyza geologiczna
określająca warunki gruntowo – wodne terenu
Cmentarza Komunalnego zlokalizowanego
przy ul. Kuzienniczej w Jaworze
(dz. nr 207, część dz. nr 205, obręb nr 4 - Ogrody)
Lokalizacja:
Miejscowość:
Gmina:
Powiat:
Województwo:
Jawor
Jawor
jaworski
dolnośląskie
Wykonawca:
GEOSKOP Sp. z o.o.
ul. Krakowska 29c
50 - 424 Wrocław
Opracował:
Prezes Zarządu
mgr Marcin Kościk
geolog inżynierski
upr. nr VII-1262
mgr Artur Jakubiak
geolog
Wrocław – kwiecień 2012 r.
Piotr Borysewicz
Spis treści
1WSTĘP..................................................................................................................................................2
1.1PODSTAWY FORMALNE ............................................................................................................................2
1.2CEL I ZAKRES.........................................................................................................................................2
2OPIS ZASTOSOWANYCH METOD BADAWCZYCH..................................................................3
2.1OTWORY BADAWCZE................................................................................................................................3
2.2OPRÓBOWANIE........................................................................................................................................3
2.3BADANIA LABORATORYJNE.......................................................................................................................3
2.3.1BADANIE WŁAŚCIWOŚCI FIZYKO - MECHANICZNYCH GRUNTÓW ......................................................................3
2.4PRACE GEODEZYJNE................................................................................................................................4
3WYNIKI PRAC TERENOWYCH I BADAŃ LABORATORYJNYCH........................................4
3.1BUDOWA GEOLOGICZNA...........................................................................................................................4
3.2WARUNKI HYDROGEOLOGICZNE................................................................................................................5
3.2.1ANALIZY CHEMICZNE.............................................................................................................................7
4PODSUMOWANIE I WNIOSKI........................................................................................................8
Spis załączników
1. Mapa lokalizacyjna w skali 1:50 000
2. Mapa dokumentacyjna w skali 1:1000
3. Karty otworów badawczych
4. Przekroje geologiczne w skali 1:1000/50
5. Objaśnienia do kart otworów i przekrojów geologicznych
6. Wyniki badań laboratoryjnych
1 Wstęp
1.1 Podstawy formalne
Opracowanie zostało wykonane na podstawie umowy zawartej pomiędzy
Gminą Jawor z siedzibą przy ul. Rynek 1 w Jaworze a firmą Geoskop Sp. z o.o.
z siedzibą przy ul. Krakowskiej 29c we Wrocławiu.
Niniejsze sprawozdanie zostało wykonane na podstawie następujących
przepisów:
•
Ustawa
z
dnia
9
czerwca
2011
r.
„Prawo
geologiczne
i
górnicze”
(Dz. U. 2011 Nr 163, poz. 981);
•
Ustawa z dnia 5 grudnia 2003 r. „Prawo budowlane” (Dz. U. Nr 207, poz. 2016
wraz z późniejszymi zmianami);
•
Rozporządzenie Ministra Gospodarki Komunalnej z dnia 25 sierpnia 1959 r.
w sprawie określenia, jakie tereny pod względem sanitarnym są odpowiednie
na cmentarze (Dz. U. nr 52 z 1959 r, poz. 315)
1.2 Cel i zakres
Przeprowadzone prace i badania miały na celu określenie warunków
gruntowo - wodnych terenu Cmentarza Komunalnego w Jaworze. Zakres prac
został określony przez Zleceniodawcę.
Parametry gruntów przedstawione w niniejszym opracowaniu, oparte
zostały na wykonanych w terenie otworach badawczych oraz badaniach
laboratoryjnych próbek gruntów.
W celu udokumentowania postawionego zadania wykonano:
1) prace terenowe:
•
wytyczenie 36 otworów badawczych,
•
36 otworów badawczych do maksymalnej głębokości 3,0 m ppt.–
łącznie około108,0 mb,
•
badania makroskopowe gruntów;
2) prace laboratoryjne:
•
badania laboratoryjne próbek gruntu,
3) prace kameralne:
•
przekroje geologiczne,
•
karty dokumentacyjne otworów badawczych,
•
karty badań laboratoryjnych,
2
•
tekst opracowania z wnioskami.
2 Opis zastosowanych metod badawczych
2.1 Otwory badawcze
Otwory badawcze zostały wykonane za pomocą urządzenia MWG-6. Były to
wiercenia mechaniczno – obrotowe na sucho o średnicy Φ 110 mm. Wykonano 36
otworów badawczych O-1 ÷ O-36 do maksymalnej głębokości 3,0 m ppt. Otwór
O-7 został wywiercony do głębokości 1,9 m ppt ze względu na występowanie
w gruncie przeszkody niemożliwej do przewiercenia wiertnicą mechaniczną.
Otwór O-32 został przesunięty ze względu na brak możliwości dojazdu w miejsce
zaplanowanego wiercenia. W sumie wykonano około 108,0 mb wierceń.
W trakcie prowadzenia robót badawczych na bieżąco prowadzono opis
gruntów i wykonywano ich makroskopowe badania. Po opróbowaniu otwory
zostały zlikwidowane z zachowaniem kolejności przewiercanych warstw.
W trakcie prowadzenia robót pobrano 13 próbek gruntu do analiz
laboratoryjnych (Zał. nr 6). Lokalizację otworów badawczych przedstawiono
na mapie dokumentacyjnej (Zał. nr 2), a ich profile geologiczne zamieszczono na
Zał. nr 3. Na podstawie profilów otworów wykreślono przekroje geologiczne
(Zał. nr 4), określono budowę geologiczną (p. 3.1) oraz warunki hydrogeologiczne
(p. 3.2) podłoża terenu badań.
2.2 Opróbowanie
W trakcie wierceń pobrano, zgodnie z normami i wytycznymi PN-EN 19972:2009; 10 próbek gruntów spoistych kat. B o naturalnej wilgotności (NW)
oraz 3 próbki gruntów niespoistych kat. C o naturalnym uziarnieniu (NU) w celu
określenia ich parametrów fizyko – mechanicznych.
Próbki pobrane zostały w ilości umożliwiającej przeprowadzenie badań parametrów fizyko – mechanicznych.
2.3 Badania laboratoryjne
2.3.1 Badanie właściwości fizyko - mechanicznych gruntów
Badania laboratoryjne próbek gruntów pobranych z otworów badawczych
przeprowadzone zostały w następującym zakresie:
•
próbki gruntu kat. B (NW):
3
- skład granulometryczny,
- gęstość właściwa,
- współczynnik filtracji w edometrze,
- zawartość CaCO3,
•
próbki gruntu kat. C (NU):
- skład granulometryczny,
- gęstość właściwa,
- wilgotność naturalna.
- zawartość CaCO3,
Badania
składu
uziarnienia
gruntów
niespoistych
zostały
wykonane
poprzez rozdzielenie poszczególnych frakcji za pomocą odsiewania ich na sitach,
wg normy PN-59/B-04483. W przypadku gruntów spoistych wykonana była
analiza areometryczna wg normy PN-88/B-04481.
2.4 Prace geodezyjne
Prace geodezyjne polegały na wyznaczeniu w terenie projektowanych
otworów badawczych (Zał. nr 2) oraz ich pomiarze wysokościowym w dowiązaniu
do repera technicznego (studzienka kanalizacyjna przy ul. Kuzienniczej).
3 Wyniki prac terenowych i badań laboratoryjnych
3.1 Budowa geologiczna
Na podstawie wierceń wykonanych dla potrzeb niniejszej ekspertyzy
w kwietniu 2012 r., rozpoznano budowę geologiczną obszaru badań 36 otworami
badawczymi do maksymalnej głębokości 3,0 m ppt. W budowie podłoża udział
biorą czwartorzędowe grunty spoiste, małospoiste oraz niespoiste przykryte od
góry warstwą gleby oraz gruntami nasypowymi.
Bezpośrednio od powierzchni terenu w otworach O-7, O-12, O-20, O-30,
O - 35 oraz O-36 nawiercono nasypy niekontrolowane o miąższości 0,3 ÷ O-7 m.
Grunty te zbudowane są z mieszaniny gleby, kamieni, gliny oraz gruzu
budowlanego. We wszystkich pozostałych otworach bezpośrednio od powierzchni
terenu znajduje się warstwa gleby o miąższości 0,3 ÷ 0,7 m.
W otworach O-1 ÷ O-7, O-9 ÷ O-32, O-34 oraz O-35 na głębokości
0,4 ÷ 2,7 m ppt znajdują się gliny oraz gliny ze żwirem, których spągu nie
przewiercono do głębokości maksymalnej 3,0 m ppt.
4
W otworach O-2, O-20, O-26 oraz O-33 na głębokości 0,5 ÷ 2,0 m ppt
nawiercono gliny piaszczyste oraz gliny piaszczyste zwięzłe. W otworach O-2 oraz
O-26 gliny te są przewarstwione piaskiem średnim. Przewarstwienie piasków
wśród glin piaszczystych z otworu O-2 stwierdzono na głębokości 1,8 m ppt
a miąższość tego przewarstwienia wynosi 0,3 m, natomiast w przypadku glin
piaszczystych z otworu O-26 przewarstwienia piasków występują na całej
długości.
Miąższość
glin
piaszczystych
oraz
glin
piaszczystych
zwięzłych
w otworach O-2, O - 20 oraz O-26 wynosi 1,1 ÷ 1,8 m natomiast w otworze O-33
spągu tych gruntów nie przewiercono do głębokości 3,0 m ppt.
W otworach O-22 ÷ O-25, O - 27 ÷ O-30, O-32 oraz O-34 na głębokości
0,4 ÷ 2,0 m ppt nawiercono gliny pylaste, których miąższość wynosi 0,3 ÷ 1,4 m.
W otworach
O-25
oraz
O-30
w
obrębie
glin
pylastych
stwierdzono
przewarstwienia piasków piasków drobnych. Przewarstwienia, te w obu otworach
występują na głębokości 1,2 m ppt, a ich miąższość wynosi 0,3 m w otworze O-25
oraz 0,5 m w otworze O-30.
W otworach O-2 oraz O-33 na głębokości 0,4 ÷ 0,7 m ppt nawiercono
grunty małospoiste w postaci piasków gliniastych. Miąższość tych piasków
wynosi 0,3 ÷ 1,3 m. W otworze O-33 w obrębie piasków gliniastych stwierdzono
przewarstwienia glin piaszczystych.
W otworach O-24, O-25 oraz O-36 na głębokości 0,7 ÷ 1,5 m ppt
nawiercono piaski drobne przewarstwiane piaskiem pylastym, drobne zaglinione
oraz drobne zaglinione przewarstwiane piaskiem pylastym. Miąższość tych
gruntów w otworach O-24 oraz O-25 wynosi 0,2 ÷ 0,3 m natomiast w otworze
O - 36 spągu tych gruntów nie przewiercono do głębokości 3,0 m ppt.
W otworach O-8, O-28, O-29, O-30, O-32, O-33 oraz O-34 na głębokości 0,3
÷ 1,6 m ppt występują piaski średnie oraz piaski średnie zaglinione, których
miąższość w otworach O-28, O-29, O-30, O-32, O-33, O-34 wynosi 0,3 ÷ 1,6 m,
natomiast w otworze O-8 spągu tych gruntów nie przewiercono do głębokości
3,0 m ppt. W otworze O-8 na na głebokości 0,4 m ppt obrębie piasków średnich
stwierdzono przewarstwienia glin o miąższości 0,2 m.
Budowa
geologiczna
została
zilustrowana
dołączonymi
przekrojami
geologicznymi (Zał. nr 4) oraz kartami otworów badawczych (Zał. nr 3).
3.2 Warunki hydrogeologiczne
Podczas prowadzonych prac w kwietniu 2012 r. na badanym terenie jedynie w otworach O-8, O-25, O-29 stwierdzono występowanie wody podziemnej,
5
która znajduje się w izolowanych soczewkach zbudowanych z piasków drobnych
zaglinionych przewarstwianych piaskiem pylastym, piasków średnich oraz średnich zaglinionych. Zwierciadło wód podziemnych ma charakter swobodny oraz
napięty. Warstwa napinająca zbudowana jest z glin pylastych przewarstwianych
Tabela 1. Głębokość występowania zwierciadła wód podziemnych
Nr
otworu
O-1
O-2
O-3
O-4
O-5
O-6
O-7
O-8
O-9
O-10
O-11
O-12
O-13
O-14
O-15
O-16
O-17
O-18
O-19
O-20
O-21
O-22
O-23
O-24
O-25
O-26
O-27
O-28
O-29
O-30
O-31
O-32
O-33
O-34
O-35
O-36
Rzędna
terenu
[m npm]
192,95
193,28
193,24
193,58
193,68
193,92
194,51
194,07
194,03
194,16
194,72
195,14
194,92
194,85
194,94
195
195,21
195,17
195,09
195,41
195,46
195,84
196,19
196,78
196,78
196,06
196,29
196,76
197,1
197,2
196,57
196,69
196,73
196,88
196,91
196,71
Gł. nawierconego
zwierciadła wody
[ m ppt]
Rzędna nawierconego
zwierciadła wody
[m npm]
Gł. ustabilizowanego
zwierciadła wody
[ m ppt]
Rzędna ustabilizowanego
zwierciadła wody
[m npm]
sączenie
sączenie
sączenie
sączenie
sączenie
sączenie
sączenie
sączenie
sączenie
sączenie
sączenie
sączenie
1,6
192,47
1,6
192,47
sączenie
sączenie
sączenie
sączenie
sączenie
sączenie
sączenie
sączenie
sączenie
1,5
sączenie
195,28
sączenie
1,45
sączenie
195,33
sączenie
1,85
sączenie
195,25
sączenie
1,85
sączenie
195,25
piaskiem drobnym. Zwierciadło zostało nawiercono na głębokości 1,5 ÷ 1,8 m ppt
tj. na rzędnych 192,47 ÷ 195,3 i stabilizuje się na głębokości 1,45 ÷ 1,8 m ppt tj.
na rzędnych 192,47 ÷ 195,33 (Tabela 1). Ponadto w otworach O-2, O-3, O-4, O18, O-19, O-24 oraz O-28 stwierdzono sączenia wód podziemnych. Sączenia te
występują w obrębie glin oraz na granicy wydzieleń litologicznych (glin piaszczystych przewarstwianych piaskiem średnim/glin, glin/glin ze żwirem oraz piasków
drobnych i średnich/glin pylastych). Sączenia wód podziemnych nawiercono na
głębokości 1,6 ÷ 2,2 m ppt tj. na rzędnych 191,38 ÷ 195,18 m npm. Woda z są-
6
czeń stabilizuje się na głębokości 1,5 ÷ 2,6 m ppt tj na rzędnych
191,13 ÷
195,28 m npm (Tabela 1).
Ze względu na to, że poziom wodonośny w otworach O-8 oraz O-29 nie posiada izolacji od powierzchni i jest zasilany przez infiltrację wód opadowych i roztopowych, można się podziewać wahania zwierciadła wody w granicach ± 0,5 m.
Ponadto na stropie gruntów spoistych można spodziewać się okresowego występowania wód opadowych i roztopowych, które mogą infiltrować w głąb w/w gruntów.
Tabela 2. Wartości współczynnika filtracji wybranych próbek gruntu
Lp
Rodzaj badania
Nr otw.
Głębokość
1
2
3
4
5
6
7
edometr
edometr
edometr
edometr
wg wzoru USBSC
wg wzoru USBSC
wg wzoru USBSC
O-1
O-13
O-20
O-32
O-8
O-28
O-29
0,5-1,6
2,3-3,0
0,5-2,2
0,6-1,8
1,6-3,0
1,0-1,6
0,4-2,0
Nazwa gruntu
glina
glina
glina
glina pylasta
średni
piasek średni
piasek średni
k10
m/sek
3,73*10-9
4,52*10-9
2,76*10-9
1,71*10-9
8,38*10-5
3,91*10-5
4,58*10-5
Dla poszczególnych gruntów występujących na terenie badań określono
współczynniki filtracji (Tabela 2). Współczynnik filtracji dla gruntów spoistych (glin
oraz glin pylastych) określony na podstawie badań w edometrze (Zał. nr 6)
wynosi 1,71*10-7 ÷ 3,73*10-7 cm/s.
niespoistych
reprezentowanych
przez
Współczynniki
piaski
średnie
filtracji dla gruntów
został
obliczony
na
podstawie analizy sitowej (Zał. nr 6) i wynosi on 3,91*10-5 ÷ 8,38*10-5 m/s
(Tabela 2).
3.2.1 Analizy chemiczne
Dla poszczególnych gruntów występujących na terenie badań określono
laboratoryjnie (Zał. nr 6).
Zawartość węglanu wapnia w wybranych próbkach
gruntu waha się w granicach 0,08 ÷ 5,81% CaCO3. Wysokie zawartości węglanu
wapnia (powyżej 1%) stwierdzono w próbkach 6 próbkach gruntu (O-1, O-3, O-8,
O-13, O-17 oraz O-32) (Tabela 3). Próbki O-1, O-3, O-8, O-13 oraz O-17 zostały
pobrane
z części północnej cmentarza jedynie próbka O-32 pochodzi z części
południowej.
7
Tabela 3. Zawartość CaCO3 w wybranych próbkach gruntu
Lp.
1
2
3
4
5
6
7
8
9
10
11
12
13
Nr
otworu
O-1
O-3
O-8
O-10
O-13
O-17
O-20
O-24
O-26
O-28
O-29
O-32
O-35
Głębokość
0,5-1,6
1,8-3,0
1,6-3,0
0,5-1,5
2,3-3,0
2,2-3,0
0,5-2,2
1,6-2,4
2,3-3,0
1,0-1,6
0,4-2,0
0,6-1,8
1,0-3,0
Nazwa gruntu
glina
glina
piasek średni
glina
glina
glina
glina
glina pylasta
glina
piasek średni
piasek średni
glina pylasta
glina
CaCO3
%
2,43
1,19
3,27
0,46
3,12
5,81
0,36
0,51
0,45
0,16
0,08
1,37
0,62
W wybranych próbkach przy pomocy kwasomierza glebowego oznaczono
pH. Zdecydowana większość przeanalizowanych próbek wykazuje pH obojętne,
mieszczące się w granicach 6,5 ÷ 7,0 pH, jedynie próbki z otworów O - 26 oraz
O-34 wykazują odczyn lekko kwaśny pH 6,0 ÷ 6,5 (Tabela 4).
Tabela 2. Wartości pH wybranych próbek gruntu
Lp
Nr otw.
Głębokość
Nazwa gruntu
1
2
3
4
5
6
7
O-2
O-3
O-8
O-16
O-21
O-23
O-24
2,1-3,0
0,4-1,8
0,6-1,2
0,5-2,0
0,5-0,9
0,5-1,8
0,4-1,4
8
O-25
1,5-1,8
9
O-26
0,5-2,3
10
11
12
13
14
O-29
O-30
O-31
O-34
O-36
2,0-2,7
0,5-1,2
1,8-3,0
1,0-1,8
0,7-3,0
glina ze żwirem
glina
piasek średni zagliniony
glina
glina
glina pylasta
glina pylasta
piasek średni
przewarstwiany
piaskiem pylastym
glina piaszczysta
przewarstwiana
piaskiem średnim
glina pylasta
piasek średni
glina
glina
piasek drobny zagliniony
Wartość
pH
7,0
7,0
7,0
7,0
7,0
7,0
6,5-7,0
6,5-7,0
6,0
7,0
7,0
6,5-7,0
6,0-6,5
7,0
8
4 Zalecenia
W wyniku przeprowadzonych w kwietniu 2012 r prac stwierdzono, że
podłoże Cmentarza Komunalnego przy ul. Kuzienniczej w Jaworze do głębokości
maksymalnej 3,0 m ppt zbudowane jest przede wszystkim z gruntów spoistych
oraz małospoistych charakteryzujących się słabą przepuszczalnością. Grunty
niespoiste
(przepuszczalne)
w których
tworzą
zostały
izolowane
stwierdzone
soczewki
tylko
występujące
w
kilku
miejscach
w obrębie
gruntów
słaboprzepuszczalnych. W obrębie takich soczewek w otworach O-8, O-25, O-29
stwierdzono występowanie wody podziemnej. Zwierciadło zostało nawiercono na
głębokości 1,5 ÷ 1,8 m ppt i stabilizuje się na głębokości 1,45 ÷ 1,8 m ppt.
Ponadto w otworach
O-2, O-3, O-4, O-18, O-19, O-24 oraz O-28 stwierdzono
sączenia wód podziemnych. Sączenia te nawiercono na głębokości 1,6 ÷ 2,2 m
ppt. Woda z sączeń stabilizuje się na głębokości 1,5 ÷ 2,6 m ppt.
Woda podziemna nawiercona w soczewkach zbudowanych z gruntów
niespoistych oraz sączenia występujące w obrębie gruntów spoistych pochodzą
z infiltracji wód opadowych i roztopowych.
Zgodnie z Rozporządzenie Ministra Gospodarki Komunalnej z dnia 25
sierpnia 1959 r – w sprawie określenia jakie tereny pod względem sanitarnym są
odpowiednie na cmentarz (Dz. U. nr 52 z 1959, poz. 315) woda gruntowa
powinna znajdować się na głębokości nie wyżej niż 2,5 m ppt.
W związku ze zbyt wysokim poziomem zwierciadła wód podziemnych oraz
pochodzeniem tych wód (infiltracja wód opadowych i roztopowych) zaleca się
zaprojektowanie systemu drenarskiego, odprowadzającego wody opadowe oraz
roztopowe z terenu cmentarza. System drenarski zastosowany w zagrożonych
częściach cmentarza powinien doprowadzić do obniżenia się poziomu wód
gruntowych. Projekt ujęcia wód opadowych i roztopowych poprzez sieć
drenarską powinien być sporządzony przez upoważnionego do tego projektanta.
5 Podsumowanie i wnioski
1. „Ekspertyzę geologiczną określającą warunki gruntowo - wodne terenu
Cmentarza Komunalnego przy ul. Kuzienniczej w Jaworze(dz. nr 207, część dz.
nr
205,
obręb
nr
4
–
Ogrody)”
opracowano
na podstawie
umowy
nr OR.032.1.51.2012 zawartej w dniu 16 lutego 2012 r. pomiędzy Gminą
9
Jawor a firmą Geoskop Sp. z o.o. mająca siedzibę przy ul. Krakowskiej 29c we
Wrocławiu.
2. Przeprowadzone badania miały na celu określenie przyczyn utrzymywania się
wysokiego stanu wód gruntowych na terenie Cmentarza Komunalnego
zlokalizowanego przy ul. Kuzienniczej w Jaworze, oraz wskazanie kierunku
dalszych działań które pozwoliłyby obniżyć poziom wód gruntowych.
3. Podłoże terenu badań budują czwartorzędowe spoiste reprezentowane przez
gliny, gliny ze żwirem i kamieniami, gliny piaszczyste, gliny piaszczyste zwięzłe
oraz gliny pylaste miejscami przewarstwiane piaskiem drobnym, grunty
małospoiste
w
przewarstwianych
postaci
piasków
glina
piaszczystą
gliniastych
oraz
i
piasków
niespoiste
grunty
gliniastych
rodzime
reprezentowane przez piaski drobne, drobne zaglinione, piaski średnie ,
średnie zaglinione miejscami przewarstwiane piaskiem pylastymi gliną. Grunty
te przykryte są od góry warstwą gleby oraz gruntami nasypowymi.
4. Prowadzone w kwietniu 2012 r wykazały jedynie w 3 otworach O-8, O-25,
O -29 występowanie wód podziemnych. Wody te zostały nawiercone na
głębokości 1,5 ÷ 1,8 m ppt i stabilizują się na głębokości 1,45 ÷ 1,8 m ppt.
Ponadto w otworach O-2, O-3, O-4, O-18, O-19, O-24 oraz O-28 stwierdzono
sączenia wód podziemnych. Sączenia te nawiercono na głębokości 1,6 ÷
2,2 m ppt. Woda z sączeń stabilizuje się na głębokości 1,5 ÷ 2,6 m ppt.
5. Ze względu na to, że poziom wodonośny w otworach O-8 oraz O-29 nie
posiada izolacji od powierzchni i jest zasilany przez infiltrację wód opadowych
i roztopowych, można się podziewać wahania zwierciadła wody w granicach ±
0,5 m. Ponadto na stropie gruntów spoistych można spodziewać się
okresowego występowania wód opadowych i roztopowych, które mogą
infiltrować w głąb w/w gruntów. Wody opadowe i roztopowe ze względu na
słabą przepuszczalnością gruntów spoistych i małospoistych występujących
na znacznym obszarze cmentarza mogą gromadzić się w miejscach
występowania gruntów niespoistych oraz w grobach.
6. Zawartość węglanu wapnia w wybranych próbkach gruntu waha się w
granicach 0,08 ÷ 5,81% CaCO3. Wysokie zawartości węglanu wapnia (powyżej
10
1%) stwierdzono w 6 próbkach gruntu. Wartości pH wybranych próbek
gruntu wahają się w granicach 6,0 ÷ 7,0.
7. Zgodnie z rozporządzenie Ministra Gospodarki Komunalnej z dnia 25 sierpnia
1959 r – w sprawie określenia jakie tereny pod względem sanitarnym są
odpowiednie na cmentarz (Dz. U. nr 52 z 1959, poz. 315) woda gruntowa
powinna znajdować się na głębokości nie wyżej niż 2,5 m ppt. W związku
z powyższym
zaleca
się
zaprojektowanie
systemu
drenarskiego,
odprowadzającego wody opadowe oraz roztopowe z terenu cmentarza.
Projekt ujęcia wód opadowych i roztopowych poprzez sieć drenarską
powinien być sporządzony przez upoważnionego do tego projektanta.
11
