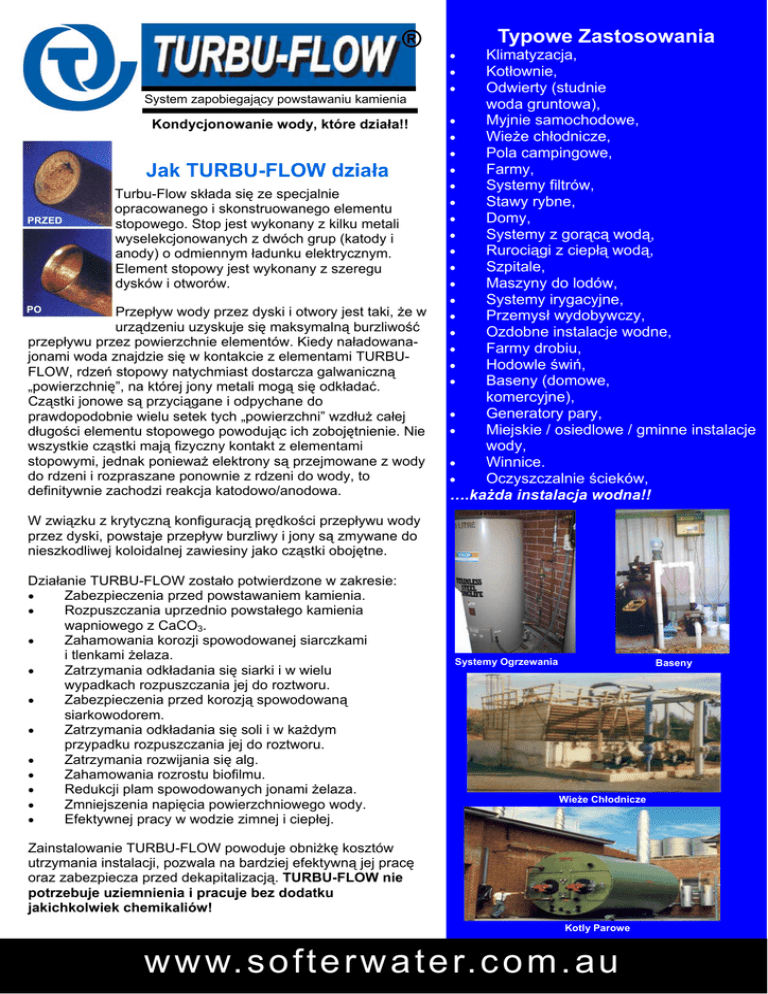

Turbu-Flow Commercial Polish Brochure

®
System zapobiegający powstawaniu kamienia
Kondycjonowanie wody, które działa!!
Jak TURBU-FLOW działa
PRZED
Turbu-Flow składa się ze specjalnie
opracowanego i skonstruowanego elementu
stopowego. Stop jest wykonany z kilku metali
wyselekcjonowanych z dwóch grup (katody i
anody) o odmiennym ładunku elektrycznym.
Element stopowy jest wykonany z szeregu
dysków i otworów.
PO
Przepływ wody przez dyski i otwory jest taki, że w
urządzeniu uzyskuje się maksymalną burzliwość
przepływu przez powierzchnie elementów. Kiedy naładowanajonami woda znajdzie się w kontakcie z elementami TURBUFLOW, rdzeń stopowy natychmiast dostarcza galwaniczną
„powierzchnię”, na której jony metali mogą się odkładać.
Cząstki jonowe są przyciągane i odpychane do
prawdopodobnie wielu setek tych „powierzchni” wzdłuż całej
długości elementu stopowego powodując ich zobojętnienie. Nie
wszystkie cząstki mają fizyczny kontakt z elementami
stopowymi, jednak ponieważ elektrony są przejmowane z wody
do rdzeni i rozpraszane ponownie z rdzeni do wody, to
definitywnie zachodzi reakcja katodowo/anodowa.
Typowe Zastosowania
Klimatyzacja,
Kotłownie,
Odwierty (studnie
woda gruntowa),
•
Myjnie samochodowe,
•
Wieże chłodnicze,
•
Pola campingowe,
•
Farmy,
•
Systemy filtrów,
•
Stawy rybne,
•
Domy,
•
Systemy z gorącą wodą,
•
Rurociągi z ciepłą wodą,
•
Szpitale,
•
Maszyny do lodów,
•
Systemy irygacyjne,
•
Przemysł wydobywczy,
•
Ozdobne instalacje wodne,
•
Farmy drobiu,
•
Hodowle świń,
•
Baseny (domowe,
komercyjne),
•
Generatory pary,
•
Miejskie / osiedlowe / gminne instalacje
wody,
•
Winnice.
•
Oczyszczalnie ścieków,
….każda instalacja wodna!!
•
•
•
W związku z krytyczną konfiguracją prędkości przepływu wody
przez dyski, powstaje przepływ burzliwy i jony są zmywane do
nieszkodliwej koloidalnej zawiesiny jako cząstki obojętne.
Działanie TURBU-FLOW zostało potwierdzone w zakresie:
•
Zabezpieczenia przed powstawaniem kamienia.
•
Rozpuszczania uprzednio powstałego kamienia
wapniowego z CaCO3.
•
Zahamowania korozji spowodowanej siarczkami
i tlenkami żelaza.
•
Zatrzymania odkładania się siarki i w wielu
wypadkach rozpuszczania jej do roztworu.
•
Zabezpieczenia przed korozją spowodowaną
siarkowodorem.
•
Zatrzymania odkładania się soli i w każdym
przypadku rozpuszczania jej do roztworu.
•
Zatrzymania rozwijania się alg.
•
Zahamowania rozrostu biofilmu.
•
Redukcji plam spowodowanych jonami żelaza.
•
Zmniejszenia napięcia powierzchniowego wody.
•
Efektywnej pracy w wodzie zimnej i ciepłej.
Systemy Ogrzewania
Baseny
Wieże Chłodnicze
Zainstalowanie TURBU-FLOW powoduje obniżkę kosztów
utrzymania instalacji, pozwala na bardziej efektywną jej pracę
oraz zabezpiecza przed dekapitalizacją. TURBU-FLOW nie
potrzebuje uziemnienia i pracuje bez dodatku
jakichkolwiek chemikaliów!
Kotly Parowe
w w w. s o ft e r w a t e r. c o m . a u
Modele TURBU-FLOW spełniające Wasze oczekiwania……
SPECYFIKACJA
Model
1218D
1218
2034
2556
3290
40122
50220
65335
75500
100900
1251600
1502840
2004000
2505400
TUF Przenośny
TUF Sub
TUF Baseny
Średni przepływ@75 PSI
l/min
IMPG/min USG/min
18
4.0
4.8
18
4.0
4.8
34
7.5
9.0
56
12.3
14.8
90
19.8
23.8
122
26.8
32.2
220
48.4
58.1
335
73.7
88.5
500
110.0
132.1
900
198.0
237.8
1600
352.0
422.7
2840
624.7
750.2
4000
879.9
1056.7
5400
1187.8
1426.5
500
110.0
132.1
300
66.0
79.3
Baseny domowe
Gwint
mm
15
15
20
25
32
40
50
65
75
100
125
150
200
250
40
Cale
1/2"
1/2"
3/4"
1"
1 1/4"
1 1/2"
2"
2 1/2"
3"
4"
5"
6"
8"
10"
1/1/2"
Pasowany 100mm PVC Oslona
40
1/1/2"
Końcówka
Gwint/Kołnierz
PVC - BSP
Brąz –BSP
Brąz –BSP
Brąz –BSP
Brąz –BSP
Brąz –BSP
Brąz –BSP
Kołnierze Tabela „E”
Kołnierze Tabela „E”
Kołnierze Tabela „E”
Kołnierze Tabela „E”
Kołnierze Tabela „E”
Kołnierze Tabela „E”
Kołnierze Tabela „E”
Zamknięcie krzywką
Montaż z PCV
Gumowa nakładka
Długość
mm
210
165
225
280
395
395
485
428
480
502
554
578
604
706
670
240
410
Cale
8.27
6.50
8.86
11.02
15.55
15.55
19.09
16.85
18.90
19.76
21.81
22.76
23.78
27.80
26.38
9.45
16.14
Waga
Kg
Funty
0.5
1.1
0.6
1.32
0.78
1.72
1.1
2.43
2.5
5.50
2.3
5.06
2.85
6.27
11
24.25
13
28.66
20
44.09
28
61.73
59
129.8
87
191.4
106
233.69
12
26.46
4.9
10.80
1.61
3.55
ŁATWOŚĆ DOKONANIA SELEKCJI……
1.
2.
3.
Określ średni przepływ wody w instalacji wodnej do zabezpieczenia.
Użyj powyższej tabeli ze specyfikacją do wybrania Modelu TURBU-FLOW.
W przypadkach granicznych lepiej wybrać model TURBU-FLOW większy dający maksymalną wydajność.
DLA PRZYKŁADU
Jeśli średni przepływ wody dostarczanej do wieży chłodniczej jest 110 l/min, wówczas ten przepływ mieści się w
zakresie pomiędzy Modelem 3290 i Modelem 40122 z powyższej tabeli. Właściwym będzie dobór Modelu 40122 ze
średnim przepływem 122 l/min.
ŁATWOŚĆ INSTALACJI !
Etap 1.
Zdecyduj, gdzie zainstalować
TURBU-FLOW
ETAP 4.
Rura została usunięta
ETAP 2.
Znajdź właściwe miejsce
dla TURBU-FLOW i zmierz
długość rury do usunięcia
ETAP 5.
Zainstaluj TURBU-FLOW
zgodnie z Instrukcją
producenta
ETAP 3.
Usuń właściwą długość rury
ETAP 6.
Instalacja jest
kompletna…….łatwo!!!
TURBU-FLOW nie wymaga dodatkowego postępowania oraz nie wymaga uziemnienia!!
WYŁĄCZNY DYSTRYBUTOR: Polska, Dania, Szwecja, Finlandia, Norwegia, Litwa, Łotwa, Estonia
Distributed By:
ul. Morsztyna 7
05-075 Warszawa-Wesola, POLAND
Phone: +48 22 773 42 90
Fax: + 48 22 773 48 08
e-mail: [email protected], [email protected]
AS/NZS 4020:1999 Test Zgodności
Produkt do użycia w kontakcie z wodą
Certyfikat Nr 023959A
Made In Australia
w w w. s o ft e r w a t e r. c o m . a u
Patent Australijski
Numer 580474
