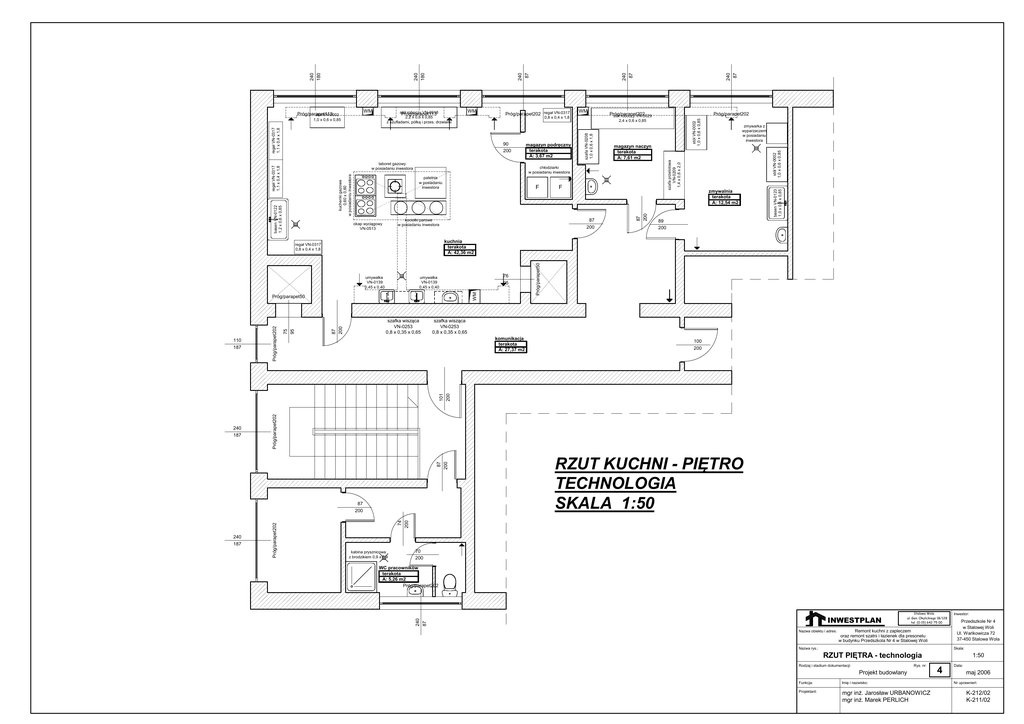

RZUT KUCHNI - PIĘTRO TECHNOLOGIA SKALA 1:50

240
87
87
200
kociołki parowe
w posiadaniu inwestora
stół VN-0002
1,0 x 0,6 x 0,85
zmywalnia
terakota
A: 12,54 m2
basen VN-0123
1,0 x 0,6 x 0,85
F
zmywarka z
wyparzaczem
w posiadaniu
inwestora
89
200
76
95
umywalka
VN-0139
0,45 x 0,40
WM
szafka wisząca
VN-0253
0,8 x 0,35 x 0,65
Próg/parapet50
kuchnia
terakota
A: 42,36 m2
87
200
szafka wisząca
VN-0253
0,8 x 0,35 x 0,65
komunikacja
terakota
A: 27,37 m2
100
200
87
200
101
200
75
95
Próg/parapet202
magazyn naczyn
terakota
A: 7,61 m2
87
200
kuchenki gazowe
0,60 x 0,60
w posiadaniu inwestora
basen VN-0122
1,2 x 0,6 x 0,85
F
Próg/parapet50
Próg/parapet202
Próg/parapet202
2,4 x 0,6 x 0,85
chłodziarki
w posiadaniu inwestora
patelnia
w posiadaniu
inwestora
umywalka
VN-0139
0,45 x 0,40
240
187
magazyn podręczny
terakota
A: 3,67 m2
Próg/parapet202
stół roboczy VN-0029
stół VN-0002
1,0 x 0,6 x 0,85
regał VN-0317
1,1 x 0,4 x 1,8
regał VN-0317
1,1 x 0,4 x 1,8
taboret gazowy
w posiadaniu inwestora
okap wyciągowy
VN-0513
WM
0,8 x 0,4 x 1,8
90
200
regał VN-0317
0,8 x 0,4 x 1,8
110
187
Próg/parapet202 regał VN-0317
szafa przelotowa
VN-0209
1,4 x 0,6 x 2,0
WM
szafa VN-0208
1,0 x 0,6 x 1,8
stół
roboczy VN-0018
Próg/parapet113
2,2 x 0,6 x 0,85
z szufladami, półką i przes. drzwiami
1,0 x 0,6 x 0,85
240
87
240
87
240
180
240
180
WM
Próg/parapet113
stół VN-0002
74
200
kabina prysznicowa
z brodzikiem 0,9 x 0,9
70
200
WC pracowników
terakota
A: 5,26 m2
Próg/parapet202
INWESTPLAN
240
87
240
187
Próg/parapet202
87
200
RZUT KUCHNI - PIĘTRO
TECHNOLOGIA
SKALA 1:50
Nazwa obiektu i adres:
Stalowa Wola
ul. Gen. Okulickiego 1B/128
tel. (0-15) 642 75 00
Remont kuchni z zapleczem
oraz remont szatni i łazienek dla presonelu
w budynku Przedszkola Nr 4 w Stalowej Woli
Nazwa rys.:
Inwestor:
Przedszkole Nr 4
w Stalowej Woli
Ul. Wańkowicza 72
37-450 Stalowa Wola
Skala:
RZUT PIĘTRA - technologia
Rodzaj i stadium dokumentacji:
Rys. nr:
Projekt budowlany
Funkcja:
Imię i nazwisko:
Projektant:
mgr inż. Jarosław URBANOWICZ
mgr inż. Marek PERLICH
1:50
4
Data:
maj 2006
Nr uprawnień:
K-212/02
K-211/02
