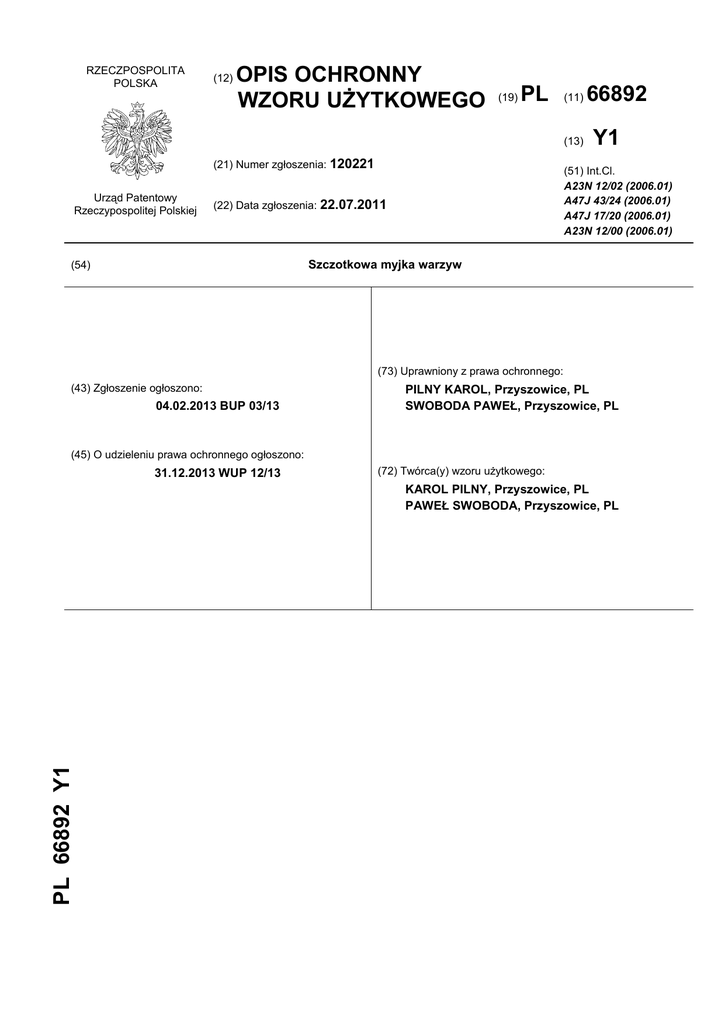

Opis szczegółowy wzoru użytkowego

RZECZPOSPOLITA
POLSKA
(12)
OPIS OCHRONNY
WZORU UŻYTKOWEGO
(19)
PL
(11)
(13)
(21) Numer zgłoszenia: 120221
Urząd Patentowy
Rzeczypospolitej Polskiej
66892
Y1
(51) Int.Cl.
A23N 12/02 (2006.01)
A47J 43/24 (2006.01)
A47J 17/20 (2006.01)
A23N 12/00 (2006.01)
(22) Data zgłoszenia: 22.07.2011
Szczotkowa myjka warzyw
(54)
(73) Uprawniony z prawa ochronnego:
(43) Zgłoszenie ogłoszono:
04.02.2013 BUP 03/13
PILNY KAROL, Przyszowice, PL
SWOBODA PAWEŁ, Przyszowice, PL
(45) O udzieleniu prawa ochronnego ogłoszono:
31.12.2013 WUP 12/13
(72) Twórca(y) wzoru użytkowego:
PL 66892 Y1
KAROL PILNY, Przyszowice, PL
PAWEŁ SWOBODA, Przyszowice, PL
2
PL 66 892 Y1
Opis wzoru
Przedmiotem wzoru użytkowego jest szczotkowa myjka warzyw, zwłaszcza ich części okopowych, przeznaczona dla małych i średnich produkcyjnych gospodarstw rolnych.
Obecnie konsumenci okopowych części warzyw jak marchewki, pietruszki, selerów, buraków
i innych, bądź ziemniaków, wymagają warzyw czystych, pobawionych zanieczyszczeń ziemnych.
Konieczne jest więc ich mycie przed sprzedażą zarówno hurtową jak i detaliczną.
Znane są przykładowo z publikacji WO 2005/051107 A1 szczotkowe myjki okopowych części
warzyw oraz ziemniaków będące walcowym zbiornikiem przepływowym, w którym osadzone są wokół
pobocznicy wzdłużne cylindryczne szczotki obrotowo osadzone w oprawach powierzchni czołowych
walcowego zbiornika, przy czym szczotki rozmieszczone są na całej pobocznicy bębna tworząc jakoby
wtórny wewnętrzny bęben myjki.
Bęben wypełnia się warzywami i wprowadza w ruch obrotowy zarówno bęben jak i poszczególne szczotki, zaś przez bęben przepływa woda płucząca.
Myjki te są urządzeniami wielkogabarytowymi, przeznaczonymi dla wielkoprodukcyjnych gospodarstw rolnych, drogimi w zakupie i eksploatacji.
Szczotkowa myjka warzyw według wzoru przeznaczona dla małych i średnio produkcyjnych gospodarstw rolnych stanowi nośna prostopadłościenna rama, poziomo wydłużona, oparta na podporach, przy czym powierzchnie boczne w stosunku do osi ramy są zamknięte ściankami, a wewnątrz
ramy pomiędzy bocznymi ściankami osadzone są równolegle ponadpółkoliście wyoblaniem w dół cylindryczne szczotki, kształtujące rynnowe wzdłużne koryto od góry otwarte, przy czym jedna szczotka
osadzona jest ponad osią półkola szczotek.
Szczotki osiami osadzone są z jednej strony w nieprzelotowych oprawach łożyskowych mocowanych do bocznej ściany i oprawach łożyskowych przelotowych w przeciwległej ścianie bocznej,
a na końcach od strony zewnętrznej ścianki osadzone są koła dla cięgna, korzystnie koła zębate, które opasuje cięgno o obwodzie zamkniętym, zaś przeciwległa ściana ma wysypowy otwór zamykany
uchylną klapą, wokół którego osadzone są nieprzelotowe oprawy łożyskowe szczotek.
Od strony klapy podpory ramy mają regulowaną wysokość dla możliwie skośnego ustawiania
ramy w kierunku otworu wysypowego. Co najmniej jedna ze skrajnych szczotek jest osadzona obustronnie przelotowo w ścianach bocznych, zaś na zewnętrznych końcach osadzone jest z jednej strony koło dla cięgna, a z drugiej koło przekładni cięgnowej silnika.
Szczotka ta jest szczotką napędową zespołu szczotek, a silnik może być mocowany do ramy
z dowolnej strony koryta.
Wzdłuż otwarcia ponad rynnowym szczotkowym korytem umiejscowiony jest natryskowy przewód wody.
Celem umożliwienia regulacji prześwitu, zróżnicowanego rodzajem płukanych warzyw, pomiędzy poszczególnymi szczotkami otwory mocowania opraw łożyskowych szczotek są promieniowo
wydłużone. W odmianie szczotkowej myjki jarzyn według wzoru szczotkowe koryto jest od dołu osłonięte zewnętrznym korytem rynnowym z ukierunkowanym odpływem wody.
Koryto myjki napełnia się warzywami do poziomu osiowego i wprowadza szczotki w ruch obrotowy w stronę szczotki ponadosiowej polewając warzywa wodą.
Układ szczotek zapewnia mieszanie i przemieszczanie warzyw w rynnowej niecce. Po oczyszczeniu warzyw pochyla się zespół szczotek w kierunku wylotu przez obniżenie wysokości podpór od
strony wysypu, a warzywa wypadają przez wylot do odpowiedniego zbiornika.
Szczotkowa myjka warzyw według wzoru przedstawiona jest na załączonym rysunku, którego
fig. 1 przedstawia myjkę w widoku z góry, fig. 2 myjkę w widoku od strony płyty bocznej wysypowej,
fig. 3 myjkę w widoku od strony z napędem, a fig. 4 płytę boczną z otworami promieniowo wydłużonymi.
Szczotkową myjkę jarzyn stanowi nośna prostopadłościenna rama 1, poziomo wydłużona, oparta na podporach 2, przy czym powierzchnie boczne w stosunku do osi ramy 1 są zamknięte ściankami
3 i 4, a wewnątrz ramy 1 pomiędzy bocznymi ściankami 3 i 4 osadzone są równolegle jednostronne
ponadpółkoliście, wyoblaniem w dół, cylindryczne szczotki 5, kształtujące rynnowe wzdłużne koryto od
góry otwarte, przy czym co najmniej jedna skrajna szczotka 5a osadzona jest ponad osią półkola
szczotek 5 jak przedstawiono na fig. 2-4.
Szczotki 5 osiami osadzone są z jednej strony w nieprzelotowych łożyskowych oprawach 6 mocowanych do bocznej ściany 3 i przelotowych oprawach 6a bocznej ściany 4, a na końcach osi szczotek 5 od strony zewnętrznej ściany 4 osadzone są koła 7 dla cięgna 8, korzystnie koła zębate, które
PL 66 892 Y1
3
opasuje cięgno 8 o obwodzie zamkniętym, zaś przeciwległa ściana 3 ma wysypowy otwór 9 zamykany
uchylną klapą 10, wokół którego osadzone są łożyskowe oprawy 6 szczotek 5.
Od strony wysypowego otworu 9 podpory 2 ramy 1 mają regulowaną wysokość H dla możliwie
skośnego ustawiania ramy 1 w kierunku wysypowego otworu 9.
Co najmniej jedna ze skrajnych szczotek 5a lub 5b, korzystnie 5b, jest osadzona obustronnie
przelotowo w bocznych ścianach 3 i 4, zaś na zewnętrznych końcach osi szczotki 5a lub 5b osadzone
jest z jednej strony koło dla cięgna 8, a z drugiej koło 12 przekładni cięgnowej silnika 11.
Szczotka ta jest szczotką napędową zespołu szczotek 5, a silnik 11 może być mocowany do
ramy 1 z dowolnej strony koryta.
Wzdłuż otwarcia ponad rynnowym szczotkowym korytem umiejscowiony jest natryskowy przewód 13 wody.
Celem umożliwienia regulacji prześwitu, zróżnicowanego rodzajem płukanych warzyw, pomiędzy poszczególnymi szczotkami otwory 14 ścianek 2 i 4 mocowania nieprzelotowych i przelotowych
łożyskowych opraw 6 i 6a szczotek 5 są promieniowo wydłużone jak przedstawiono na fig. 5.
W odmianie szczotkowej myjki jarzyn według wzoru koryto szczotek 5 jest od dołu osłonięte
zewnętrznym rynnowym korytem 15 z ukierunkowanym odpływem wody co przedstawiono linią przerywaną na fig. 2 i 3.
Zastrzeżenia ochronne
1. Szczotkowa myjka warzyw, zwłaszcza ich części okopowych, znamienna tym, że prostopadłościenna rama (1), poziomo wydłużona, oparta na podporach (2) ma powierzchnie boczne w stosunku do osi ramy (1) zamknięte ściankami (3 i 4), a wewnątrz ramy (1) pomiędzy bocznymi ściankami (3 i 4) osadzone są równolegle, jednostronne ponadpółkoliście wyoblaniem w dół, cylindryczne
szczotki (5) kształtujące rynnowe wzdłużne koryto od góry otwarte, przy czym co najmniej jedna skrajna szczotka (5a) osadzona jest ponad osią półkola szczotek (5), zaś szczotki (5) osiami osadzone są
z jednej strony w nieprzelotowych łożyskowych oprawach (6) mocowanych do bocznej ściany (3)
i przelotowych łożyskowych oprawach (6a) bocznej ściany (4), a na końcach osi szczotek (5) od strony
zewnętrznej ściany (4) osadzone są koła (7) dla cięgna (8), korzystnie koła zębate, które opasuje cięgno (8) o obwodzie zamkniętym, zaś przeciwległa ściana (3) ma wysypowy otwór (9) zamykany uchylną klapą (10), wokół którego osadzone są łożyskowe oprawy (6) szczotek (5), przy czym co najmniej
jedna ze skrajnych szczotek, korzystnie szczotka (5b), jest osadzona obustronnie przelotowo w bocznych ścianach (3 i 4), zaś na zewnętrznych końcach osi szczotki (5b) osadzone jest z jednej strony
koło (7) dla cięgna (8), a z drugiej koło (12) przekładni cięgnowej silnika (11), zaś wzdłuż otwarcia
ponad rynnowym szczotkowym korytem umiejscowiony jest natryskowy przewód (13) wody.
2. Szczotkowa myjka warzyw według zastrz. 1, znamienna tym, że otwory (14) ścianek (2 i 4)
mocowania nieprzelotowych i przelotowych łożyskowych opraw (6 i 6a) szczotek (5) są promieniowo
wydłużone.
3. Szczotkowa myjka warzyw według zastrz. 1, znamienna tym, że od strony wysypowego
otworu (9) podpory (2) ramy (1) mają regulowaną wysokość H dla możliwie skośnego ustawiania ramy (1)
w kierunku wysypowego otworu (9).
4. Szczotkowa myjka warzyw według zastrz. 1, znamienna tym, że koryto szczotek (5) jest od
dołu osłonięte zewnętrznym rynnowym korytem (15) z ukierunkowanym odpływem wody.
4
PL 66 892 Y1
Rysunki
PL 66 892 Y1
5
6
PL 66 892 Y1
Departament Wydawnictw UP RP
