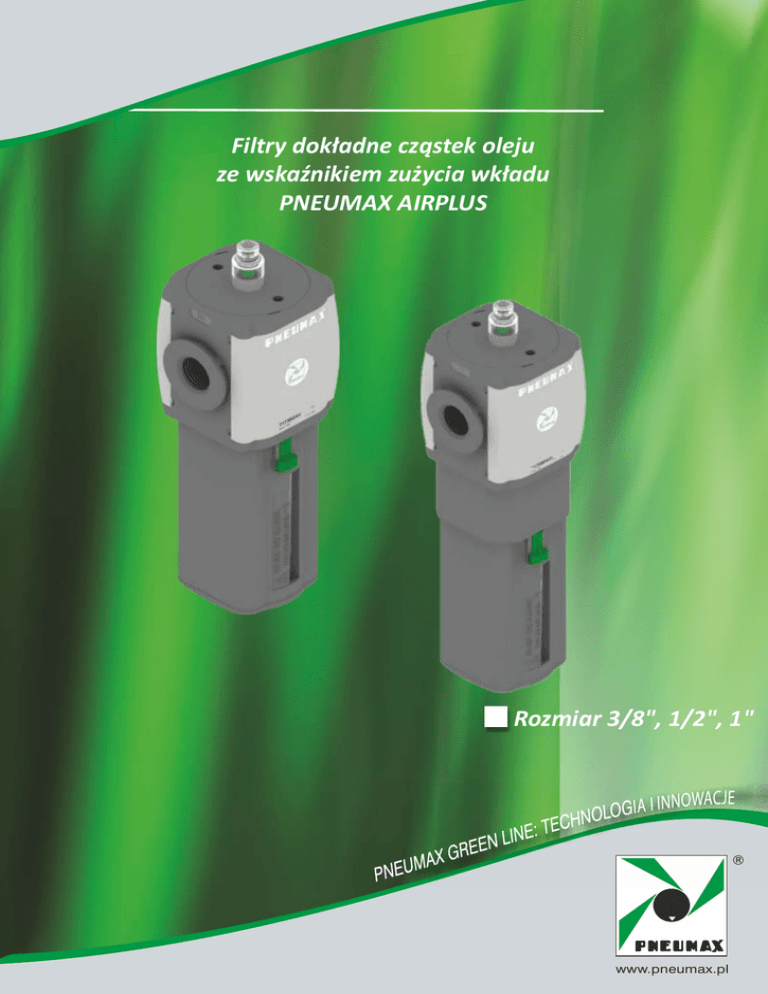

Filtry dokładne cząstek oleju
ze wskaźnikiem zużycia wkładu
PNEUMAX AIRPLUS
Rozmiar 3/8", 1/2", 1"
www.pneumax.pl
Zespoły przygotowania powietrza
Seria Airplus
Opis filtrów
Łatwość montażu, elastyczność, nowoczesny wygląd, bardzo dobre parametry pracy, atrakcyjna cena
to główne cechy nowej serii zestawów przygotowania powietrza firmy PNEUMAX.
Serię AIRPLUS zaprojektowano z wykorzystaniem najnowszych technologii projektowania i produkcji w celu
osiągnięcia wysokich parametrów pracy oraz w celu uproszczenia i przyspieszenia samej instalacji zestawów.
Nowa, modułowa struktura zestawów przygotowania powietrza serii PNEUMAX AIRPLUS bazuje
na flanszach mocujących zapewniających maksymalną elastyczność i łatwość instalacji.
Nowy system zapewnia możliwość montażu i demontażu poszczególnych elementów bez konieczności demontażu
całego zestawu.
Seria AIRPLUS została rozszerzona o nowe elementy – dokładny filtr cząstek oleju,
oraz dokładny filtr cząstek oleju o zwiększonej efektywności - oba ze wskaźnikiem zużycia wkładu filtracyjnego
Filtr cząstek oleju pozwala na uzyskanie najwyższej klasy czystości powietrza (w 5-cio stopniowej skali).
Stosowany jest do pracy w aplikacjach wymagających bardzo wysokiej czystości powietrza.
Najważniejsze cechy:
- ciekawy system ze wskaźnikiem zużycia wkładu filtracyjnego;
- wersja standard oraz ze zwiększoną efektywnością;
- przyłącza: G3/8", G1/2”, G1”;
- filtracja 0,01 µm dla cząstek stałych;
- filtracja 0,01 mg/m3 dla cząstek oleju.
Wskaźnik zużycia
wkładu
Wkład nowy
Wkład zabrudzony
zalecana wymiana
-
Gdy Dp (Pwe- Pwy) pomiędzy [0.1-0.5 bar] - wskaźnik zielony.
Kiedy Dp wzrasta ponad 0.5 bar – pojawia się czerwony wskaźnik
Wskaźnik czerwony widoczny w całości – wkład do wymiany
(jest zbyt zabrudzony)
Dane techniczne mogą ulec zmianie bez uprzedniego powiadomienia.
www.pneumax.pl
1
Seria Airplus
Dokładny filtr cząstek oleju - typ DB - przyłącza G3/8"- G1/2"
wskaźnik zanieczyszczenia
wkładu filtrującego
73
63
80
G1 /2" - G3/8"
40
24.1
65
1 53.5
21 7.6
do wymiany
*65
1 1 3.5
czysty
przyłącze G1/8"
*Odległość potrzebna do zdjęcia zbiornika
Przykład : T173BDBV : rozmiar 3 Filtr oleju, wskaźnik zanieczyszczenia filtra, przyłącza technopolimerowe gwint G1/2" .
Ciśnienie wejściowe (6,3 bar)
Ciśnienie wejściowe (bar)
6,3
100
Charakterystyka wydajności
Spadek ciśnienia ∆p (bar)
Charakterystyka przepływu
4
0,4
0,3
0,2
0,1
90
80
Wydajność (%)
2,5
0,5
70
60
50
40
30
20
10
0
0
200
400
600
800
1000
1200
1400
1600
1800
2000
0
0
0,10
0,20
0,30
0,40
0,50
Przepływ (Nl/min)
Dane techniczne
Charakterystyka pracy
Przyłącza
- Koalescencyjny wkład filtra
zielony: wkład filtracyjny czysty
Maksymalne ciśnienie wejściowe
Minimalne ciśnienie pracy
dla automatycznego spustu kondensatu
Maksymalne ciśnienie pracy
czerwony: wkład filtracyjny wymaga wymiany
Temperatura pracy
do wychwytywania cząsteczek stałych do 0,01 µm.
oraz cząstek oleju do wielkości 0,01 ppm
- Wskaźnik zanieczyszczenia filtra
- Przezroczysty zbiornik wykonany z poliwęglanu
Waga - wersja z gwintami technopolimer.
Waga - wersja z gwintami metalowymi
z osłoną.
- Montaż zbiornika za pomocą wygodnego systemu
bagnetowego z przyciskiem bezpieczeństwa.
- W standardzie montowany spust automatyczny.
Minimalny spadek ∆p
Maksymalny spadek ∆p
Pojemność zbiornika kondensatu
Pozycja mocowania
Maks. moment dokręcenia przyłączy
(przyłącza technopolimerowe)
G 3/8” - G 1/2”
Kod zamówieniowy
13 bar
V 173 C DBV
0,5 bar
10 bar
V
WERSJA
N = Wkładki metalowe
T = Przyłącza technopolimer.
C
B
PRZYŁĄCZA
A = G3/8" (tylko wer.„N” z wkł.metalową)
B = G1/2"
C = 1/2" NPT(tylko wer.„N” z wkł.met.)
-5°C +50°C
440g
460g
0,12 bar
0,5 bar
30 cm3
Pionowa
G1/2" = 22 Nm
G3/8" = 25 Nm
(z wkładkami gwintowanymi)
G1/2" = 30 Nm
Uwaga: producent zaleca zastosowanie filtra wstępnego 5µm. przed dokładnym filtrem cząstek oleju.
Aby zapewnić odpowiedni przepływ i działanie automatycznego spustu kondensatu sugerujemy zastosowanie złącza na wąż minimum 6mm
www.pneumax.pl
2
Seria Airplus
Dokładny filtr cząstek oleju o zwiększonej efektywności - typ DC - przyłącza G3/8"- G1/2"
73
63 63
80
80
G1 /2" - G3/8"
40
G1 /2" - G3/8"
40
24.1
24.1
65 65
21 7.6
do wymiany
*65
*65
1 51 .9
1 91 .9
1 1 3.5
1 53.5
256
czysty
przyłącza G1/8"
przyłącze G1/8"
*Odległość potrzebna do zdjęcia zbiornika
Przykład: T173BDCV : rozmiar 3 Precyzyjny filtr oleju ze wskaźnikiem zanieczyszczenia filtra, przyłącza technopolimerowe gwint G1/2".
Ciśnienie wejściowe (bar)
4
100
0,8
6,3
0,7
0,6
0,5
0,4
0,3
0,2
0,1
0
90
80
Wydajność (%)
0,9
2,5
1
70
60
50
40
30
20
10
0
200
400
600
800
1000
1200
1400
1600
1800
2000
0
0
0,10
0,20
0,30
0,40
0,50
Spadek
ciśnienia
∆p (bar)
Przepływ
(Nl/min)
Przepływ (Nl/min)
Dane techniczne
Przyłącza
Temperatura pracy
Waga - wersja z gwintami technopolimer.
Waga - wersja z gwintami metalowymi
z osłoną.
Minimalny spadek ∆p
Maksymalny spadek ∆p
Pojemność zbiornika kondensatu
Pozycja mocowania
(przyłącza technopolimerowe)
G 3/8” - G 1/2”
Kod zamówieniowy
13 bar
V 173 C DCV
0,5 bar
10 bar
V
WERSJA
N = Wkładki metalowe
T = Przyłącza technopolimer.
C
B
PRZYŁĄCZA
A = G3/8" (tylko wer.„N” z wkł.metalową)
B = G1/2"
C = 1/2" NPT(tylko wer.„N” z wkł.met.)
-5°C +50°C
640g
660g
0,12 bar
0,5 bar
30 cm3
Pionowa
G1/2" = 22 Nm
G3/8" = 25 Nm
(z wkładkami gwintowanymi)
G1/2" = 30 Nm
Uwaga: producent zaleca zastosowanie filtra wstępnego 5µm. przed dokładnym filtrem cząstek oleju.
Aby zapewnić odpowiedni przepływ i działanie automatycznego spustu kondensatu sugerujemy zastosowanie złącza na wąż minimum 6mm
www.pneumax.pl
3
Seria Airplus
Dokładny filtr cząstek oleju - typ DA - przyłącza G 1"
73
99
63
85
70
6588
Ø8.5
25
80
107
21 7.6
do wymiany
* 103 *65
143 1 1 3.5
1961 53.5
270.5
czysty
G1 /2" - G3/8"
G1''
55
40
24.1
20.5
Ø8.5
przyłącza G1/8"
złącze na wąż 6 mm
*odległość potrzebna do zdjęcia szklanki
Przykład zamówienia: N174BDAV : Rozmiar 4, Filtr cząstek oleju, wskaźnik zabrudzenia wkładu filtracyjnego, przyłącza G1".
Ciśnieniewejściowe
wejściowe(6,3
(6,3bar)
bar)
Ciśnienie
100
0,30,3
0,80
0,70
0,25
0,25
0,60
0,20,2
0,50
0,40
0,15
0,15
0,30
0,10,1
0,20
0,10
0,05
0,05
0,00
0
0 0
0 0
500
100
100
200
200
1000
300
300
1500
400 500
500
400
Przepływ
2000
600 700
700
Q600
(Nl/min)
2500
800
800
900
900
3000
1000
1000
100
90
90
80
80
70
70
Wydajność (%)
0,90
Wydajność (%)
1,00
0,35
0,35
Spadek ciśnienia (bar)
0,40,4
60
60
50
50
40
40
30
30
20
20
10
0
10
0
500
1000
1500
0
0
100
Przepływ (Nl/min)
200
300
400
Przepływ
Dane techniczne
Przyłącza
G 1"
13 bar
0,5 bar
10 bar
z osłoną.
2000
700
2500
800
900
3000
1000
Przepływ (Nl/min)
600
Q500
(Nl/min)
Temperatura pracy
Kod zamówieniowy
N174BDAV
-5°C +50°C
Waga
1260 g
Pojemność zbiornika
Pozycja mocowania
90 cm3
Pionowa
Śruby mocujące filtr
M8
Uwaga: producent zaleca zastosowanie filtra wstępnego 5µm. przed filtrem cząstek oleju.
Aby zapewnić odpowiedni przepływ i działanie automatycznego spustu kondensatu sugerujemy zastosowanie złącza na wąż minimum 6mm.
www.pneumax.pl
4
