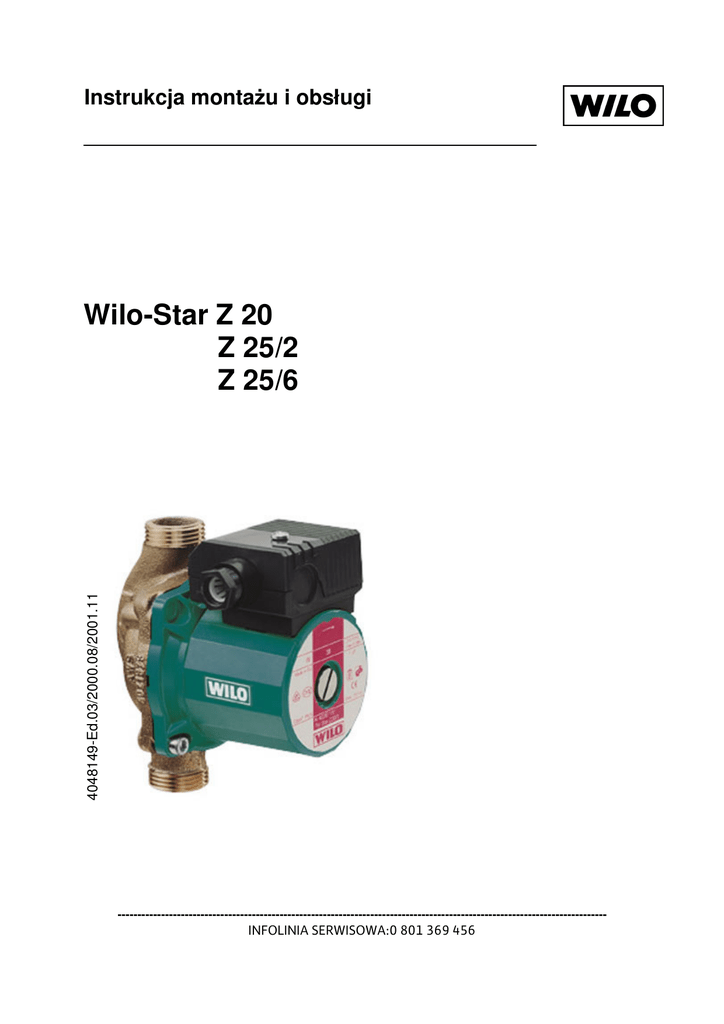

Instrukcja monta u i obsługi
4048149-Ed.03/2000.08/2001.11
Wilo-Star Z 20
Z 25/2
Z 25/6
----------------------------------------------------------------------------------------------------------------------------
INFOLINIA SERWISOWA:0 801 369 456
POLSKI
Rys. 1
Rys. 2
Zastrzega siê mo¿liwoœæ zmian bez uprzedzenia.
Bezp³atna linia serwisowa 0 800 DO W I LO
0 800 3 6 9 4 5 6
POLSKI
Rys. 3
Rys. 4
Zastrzega siê mo¿liwoœæ zmian bez uprzedzenia.
Bezp³atna linia serwisowa 0 800 DO W I LO
0 800 3 6 9 4 5 6
POLSKI
1.
Uwagi ogólne
Monta¿ i obs³uga powinny byæ dokonane przez wykwalifikowany personel.
1.1
Zastosowanie
Pompy cyrkulacyjne typoszeregu
Star-Z s¹ przeznaczone do przet³aczania cieczy w instalacjach wody
pitnej, ciep³ej wody u¿ytkowej i
œrodków spo¿ywczych. G³ówne
pola zastosowania to:
– Systemy cyrkulacyjne ciep³ej
wody u¿ytkowej, obiegów wody
pitnej.
– Obiegi wody ch³odz¹cej i zimnej
wody.
– Zamkniête przemys³owe systemy obiegowe i systemy c.o.
1.2
Dane wyrobu
1.2.1
Dane odnoœnie pod³¹czenia i wydajnoœci
Aby unikn¹æ szumów spowodowanych kawitacj¹ nale¿y utrzymaæ co
najmniej min ciœnienie w króæcu
ssawnym.
Max dopuszczalne ciœnienie pracy:
10 bar
Min ciœnienie na dop³ywie w króæcu
ssawnym pompy:
0,05 bar
przy 50OC
O
przy 95 C
0,3 bar
O
przy 110 C
1,0 bar
Dopuszczalny zakres temperatur
przet³aczanego medium:
systemy c.w.u. -10OC do +65OC
systemy c.o.
-10OC do +110OC
Max dopuszczalna temp. otoczenia:
40OC
Napiêcie sieci zasilaj¹cej:
patrz tabliczka znamionowa
Pobór mocy:
patrz tabliczka znamionowa
Max prêdkoœæ obrotowa silnika:
patrz tabliczka znamionowa
Œrednica przy³¹czeñ rurowych:
Z 20/2: R 1/2, Ø15 (G:R 1)
Z 25/2: R 1, Ø28 (G:R 1 1/2)
Z 25/6: R 1, Ø28 (G:R 1 1/2)
2.
Bezpieczeñstwo
Zawartych w niniejszej instrukcji
zaleceñ nale¿y przestrzegaæ przy
monta¿u i pracy urz¹dzenia. Dlatego przed monta¿em i uruchomieniem urz¹dzenia bezwarunkowo
zapoznaæ siê z t¹ instrukcj¹.
Nale¿y przestrzegaæ nie tylko ogólne
zaleceñ podanych w tym rozdziale,
ale te¿ zaleceñ szczegó³owych
przedstawionych w dalszych rozdzia³ach instrukcji.
Zastrzega siê mo¿liwoœæ zmian bez uprzedzenia.
Bezp³atna linia serwisowa 0 800 DO W I LO
0 800 3 6 9 4 5 6
1
POLSKI
2.1
Oznaczenia w instrukcji
symboli dotycz¹cych bezpieczeñstwa pracy
Podane w niniejszej instrukcji zalecenia, których nieprzestrzeganie
mo¿e spowodowaæ zagro¿enie dla ludzi s¹ ogólnie oznaczone przez:
przy ostrze¿eniach przed mo¿liwoœci¹ pora¿enie pr¹dem elektrycznym
s¹ oznaczone przez:
Zalecenia, których nieprzestrzeganie
mo¿e doprowadziæ do uszkodzenia
urz¹dzeñ lub ich nieprawid³owego
dzia³ania s¹ oznaczone przez:
UWAGA!
2.2
Kwalifikacje personelu
Personel wykonuj¹cy monta¿ musi
posiadaæ kwalifikacje wymagane do
tego rodzaju prac.
2.3
Niebezpieczeñstwa wynikaj¹ce z niestosowania siê
do zaleceñ instrukcji
Nieprzestrzeganie zaleceñ mo¿e
spowodowaæ zagro¿enie dla ludzi, jak
i uszkodzenie urz¹dzeñ. Mo¿e te¿
doprowadziæ do utraty praw do odszkodowania z powodu strat tym spowodowanych.
2
W szczególnoœci nieprzestrzeganie
zaleceñ prowadzi przyk³adowo do:
– niew³aœciwego dzia³ania urz¹dzeñ,
– zagro¿eñ (mechanicznych, elektrycznych) dla ludzi.
2.4
Zalecenia dla prowadz¹cych monta¿ i rozruch
Nale¿y przestrzegaæ odpowiednich
przepisów bezpieczeñstwa pracy.
Nale¿y wykluczyæ niebezpieczeñstwo
pora¿enia pr¹dem elektrycznym. Nale¿y przestrzegaæ przepisów VDE i
odpowiednich miejscowych przepisów dostawcy energii elektrycznej
zwi¹zanych z instalowaniem urz¹dzeñ
elektrycznych.
2.5
Zalecenia przy pracach
sprawdzaj¹cych i monta¿owych
Kieruj¹cy pracami powinni zadbaæ o
to, by prace sprawdzaj¹ce i monta¿owe by³y wykonywane przez personel
z odpowiednimi kwalifikacjami i
uprawnieniami. Personel ten musi
zapoznaæ siê szczegó³owo z niniejsz¹
instrukcj¹. Z zasady wszelkie prace
przy urz¹dzeniu powinny byæ prowadzone tylko po jego wy³¹czeniu.
Zastrzega siê mo¿liwoœæ zmian bez uprzedzenia.
Bezp³atna linia serwisowa 0 800 DO W I LO
0 800 3 6 9 4 5 6
POLSKI
2.6
Samowolne zmiany i zastosowanie nieautoryzowanych czêœci zamiennych
Zmiany w urz¹dzeniach s¹ dopuszczalne tylko po ich uprzednim uzgodnieniu z wytwórc¹. Nale¿y u¿ywaæ
oryginalnych, autoryzowanych przez
wytwórcê czêœci zamiennych. Stosowanie innych czêœci zwalnia wytwórcê od odpowiedzialnoœci za wynikaj¹ce z tego skutki.
2.7
Niedozwolone warunki
pracy
W³aœciwa praca urz¹dzeñ zapewniona jest tylko przy zastosowaniach w
warunkach zgodnych z rozdzia³em 1
instrukcji. Podane tam graniczne wartoœci parametrów nie mog¹ byæ w ¿adnym przypadku przekroczone.
3.
Transport i magazynowanie
UWAGA! Przy transporcie i magazynowaniu nale¿y
chroniæ pompê przed
wilgoci¹ i uszkodzeniami mechanicznymi.
4.
Opis urz¹dzenia i wyposa¿enia dodatkowego
4.1
Opis pompy wody u¿ytkowej
Pompy cyrkulacyjne typoszeregu
Star-Z przystosowane s¹ szczególnie do warunków pracy w systemach
cyrkulacyjnych wody pitnej i ciep³ej
wody u¿ytkowej. Ze wzglêdu na wybór materia³ów i konstrukcjê s¹ one
odporne na korozjê i cz¹stki sta³e w
wodzie pitnej i ciep³ej wodzie u¿ytkowej. Uszczelnienie mechaniczne
uszczelnia pompê w stosunku do
przestrzeni rotora.
4.2
Zakres dostawy
– Kompletna pompa.
– Instrukcja monta¿u i obs³ugi.
4.3
Wyposa¿enie dodatkowe
Mo¿liwe do zastosowania, wzglêdnie
konieczne wyposa¿enie dodatkowe,
nale¿y zamawiaæ osobno.
– Dwuz³¹czki do po³¹czeñ œrubunkowych przy pompach z po³¹czeniem gwintowanym.
– Prze³¹cznik steruj¹cy czasowy
SK 601 (tylko bezpoœrednie po³¹czenie z silnikami odpornymi na
zablokowanie typ EM jednofazowe); typ DM (trójfazowe) tylko w
po³¹czeniu z SK 602 lub SK 622.
Zastrzega siê mo¿liwoœæ zmian bez uprzedzenia.
Bezp³atna linia serwisowa 0 800 DO W I LO
0 800 3 6 9 4 5 6
3
POLSKI
–
–
5.
Modu³ wtykowy sterowania czasowego S1R-h, tylko dla pomp
jednofazowych EM, np. Z 25/6.
Prze³¹cznik prêdkoœci obrotowych. Pompa Z 25/6 jest wyposa¿ona w rêczny prze³¹cznik 3 prêdkoœci obrotowych: 1-max, 2, 3-min.
Minimalna 1 prêdkoœæ obrotowa
mo¿e wynosiæ 40 do 50% prêdkoœci maksymalnej. Pobór mocy
mo¿e byæ zredukowany do 50%.
Ustawienie / Monta¿
5.1
Monta¿
– Monta¿ jest mo¿liwy dopiero po
zakoñczeniu wszystkich prac
spawalniczych i lutowniczych i w
razie potrzeby po przep³ukaniu ruroci¹gów. Brud mo¿e spowodowaæ niew³aœciw¹ prace pompy.
– Je¿eli pompa jest instalowana w
systemie cyrkulacyjnym wody pitnej lub wody u¿ytkowej to po stronie ciœnieniowej nale¿y zamontowaæ klapowy zawór zwrotny.
– Pompê nale¿y zamontowaæ w ³atwo dostêpnym miejscu, aby u³atwiæ póŸniejsze prace sprawdzaj¹ce lub wymianê.
– Zaleca siê monta¿ armatury odcinaj¹cej za i przed pomp¹. Dziêki temu przy ewentualnej wymianie pompy unika siê opró¿niania
i ponownego nape³niania insta-
4
–
–
lacji. Armaturê nale¿y zamontowaæ, by krople wody z ewentualnych nieszczelnoœci nie kapa³y
na silnik pompy lub skrzynkê zaciskow¹.
Pompê zamontowaæ beznaprê¿eniowo przy poziomym po³o¿eniu wa³u. Mo¿liwe po³o¿enie
pompy wg rys. 1.
Strza³ka kierunkowa na obudowie pokazuje kierunek przep³ywu
(rys. 4, poz. 1).
UWAGA! Star-Z 25/2 DM:
Skrzynka zaciskowa silnika nie powinna znajdowaæ siê z do³u, gdy¿ wtedy mog³aby siê do niej
³atwo dostaæ woda.
Ewentualnie nale¿y obróciæ obudowê silnika
po uprzednim poluzowaniu œrub imbusowych
na korpusie pompy.
UWAGA! Nie uszkodziæ p³askich
uszczelek na obudowie.
UWAGA! W instalacjach, z izolacj¹
ciepln¹ mo¿na tylko zaizolowaæ korpus pompy.
Otwory do odprowadzania skraplaj¹cej siê wody
na ko³nierzu silnika musz¹ pozostaæ otwarte
(rys. 4, poz. 2).
Zastrzega siê mo¿liwoœæ zmian bez uprzedzenia.
Bezp³atna linia serwisowa 0 800 DO W I LO
0 800 3 6 9 4 5 6
POLSKI
5.2
Pod³¹czenie elektryczne
Pod³¹czenie elektryczne
powinno byæ wykonane
wed³ug obowi¹zuj¹cych
przepisów przez elektromontera posiadaj¹cego
uprawnienia, zgodnie z
wymaganiami zak³adu
energetycznego.
–
–
–
–
Pod³¹czenie elektryczne musi
byæ wykonane za pomoc¹ sta³ego przewodu wyposa¿onego w
urz¹dzenie wtykowe lub prze³¹cznik dla wszystkich biegunów
ze œrednic¹ otworów zestyków
wynosz¹c¹ co najmniej 3 mm.
Aby zabezpieczyæ skrzynkê zaciskowa przed penetracj¹ kapi¹cej wody i odci¹¿yæ od si³ rozci¹gaj¹cych, przewód ³¹czeniowy
przechodz¹cy przez d³awik powinien mieæ wystarczaj¹c¹ œrednicê zewnêtrzn¹
(np. H 05 VV-F3(4/7) G1,5).
Przy zastosowaniu pompy w instalacjach z wod¹ o temperaturze ponad 90OC przewód pod³¹czenia elektrycznego musz¹ byæ
odporne na tak¹ temperaturê.
Przewody po³¹czeniowe nale¿y
po³¹czyæ tak, by w ¿adnym przypadku nie dotyka³y one ruroci¹gów oraz korpusu pompy i obudowy silnika.
–
Sprawdziæ rodzaj pr¹du i napiêcie sieci zasilaj¹cej.
UWAGA! Zwróciæ uwagê na dane
na tabliczce znamionowej pompy.
Pod³¹czenie do sieci nale¿y wykonaæ
zgodnie ze schematami pod³¹czeñ
(rys. 2).
– 2a: 1~230V, odporny na pr¹d
przy zablokowaniu,
– 2b: 3~400V, odporny na pr¹d
przy zablokowaniu,
– Zwróciæ uwagê na wykonanie
uziemieñ.
6.
6.1
Rozruch
Nape³nianie i odpowietrzanie
Nape³niæ odpowiednio instalacjê. Odpowietrzenie przestrzeni wirnika
pompy nastêpuje samoczynnie po
krótkim czasie pracy. Krótkotrwa³a
praca „na sucho” nie szkodzi pompie. Je¿eli jednak potrzebne jest bezpoœrednie odpowietrzenie przestrzeni
wirnika pompy, to nale¿y post¹piæ w
nastêpuj¹cy sposób (rys. 4):
– wy³¹czyæ pompê;
– zamkn¹æ zawór na stronie t³ocznej;
– ostro¿nie odkrêciæ œrubê odpowietrzaj¹c¹ za pomoc¹ odpowiedniego œrubokrêta lub klucza
szeœciok¹tnego (rys. 3).
Zastrzega siê mo¿liwoœæ zmian bez uprzedzenia.
Bezp³atna linia serwisowa 0 800 DO W I LO
0 800 3 6 9 4 5 6
5
POLSKI
W zale¿noœci od temperatury przet³aczanej cieczy
i jej ciœnienia, po wykrêceniu œruby odpowietrzaj¹cej mo¿e wyp³yn¹æ gor¹cy przet³aczany p³yn w
postaci cieczy lub pary,
lub p³yn ten mo¿e gwa³townie wyp³yn¹æ pod wysokim ciœnieniem. Niebezpieczeñstwo oparzenia!
–
–
–
–
chroniæ czêœci elektryczne przed
wyp³ywaj¹c¹ wodê;
w³¹czyæ pompê;
po 15...30 sekundach wkrêciæ
œrubê odpowietrzaj¹c¹;
otworzyæ zawór po stronie t³ocznej.
UWAGA! W zale¿noœci od wysokoœci ciœnienia roboczego mo¿e nast¹piæ
zablokowanie pompy
przy wykrêconej œrubie
odpowietrzaj¹cej.
W zale¿noœci od stanu
pracy pompy i ca³ej instalacji (temperatura przet³aczanego p³ynu) pompa
mo¿e byæ bardzo gor¹ca.
Istnieje niebezpieczeñstwo poparzenia przy dotkniêciu pompy!
6
6.2
Nastawienie
Sprawdzenie kierunku obrotów przy
silnikach trójfazowych:
Przed sprawdzeniem kierunku obrotów nale¿y wykrêciæ œrubê odpowietrzaj¹c¹ znajduj¹c¹ siê na stronie
czo³owej silnika. Poprzez krótkotrwa³e w³¹czenie sprawdziæ, czy kierunek
obrotów silnika jest zgodny ze strza³k¹ na tabliczce znamionowej. Przy
niew³aœciwym kierunku obrotów zamieniæ miejscami pod³¹czenia dwóch
dowolnych faz.
7.
Konserwacja
Pompy nie wymagaj¹ konserwacji.
8.
8.1
–
–
–
–
Awarie, przyczyny i ich
usuwanie
Pompa nie pracuje przy
w³¹czonym zasilaniu
Sprawdziæ zabezpieczenia elektryczne.
Sprawdziæ napiêcie na silniku
(zwróciæ uwagê na dane znajduj¹ce siê na tabliczce znamionowej).
Sprawdziæ pojemnoœæ kondensatorów (zwróciæ uwagê na dane
znajduj¹ce siê na tabliczce znamionowej).
Pompa jest zablokowana, np.
przez osady z obiegu wodnego.
Zastrzega siê mo¿liwoœæ zmian bez uprzedzenia.
Bezp³atna linia serwisowa 0 800 DO W I LO
0 800 3 6 9 4 5 6
POLSKI
Usuniêcie:
Wykrêciæ œrubê odpowietrzaj¹c¹ i
sprawdziæ mo¿liwoœæ obracania siê
wa³u pompy, wzglêdnie usun¹æ blokadê pompy powoduj¹c obrót wa³u za
pomoc¹ œrubokrêta wsuniêtego w
naciêcie koñcówki wa³u.
Œrodki ostro¿noœci jak w
punkcie 6.1. Przy wysokiej
temperaturze wody i ciœnieniu roboczym zamkn¹æ armaturê odcinaj¹c¹ przed i za
pomp¹. Poczekaæ a¿ pompa
wystygnie.
8.2
Pompa wywo³uje szumy
Kawitacja z powodu niedostatecznego ciœnienia na dop³ywie.
Usuniêcie:
Zwiêkszyæ ciœnienie na dop³ywie w
dopuszczalnym zakresie.
Gdy awarii nie mo¿na usun¹æ, prosimy o zwrócenie siê
do najbli¿szego serwisu,
wzglêdnie przedstawicielstwa WILO.
9.
CZʌCI ZAMIENNE
Przy zamawianiu czêœci zamiennych
nale¿y podaæ wszystkie dane znajduj¹ce siê na tabliczce znamionowej.
Zastrzega siê mo¿liwoœæ zmian bez uprzedzenia.
Bezp³atna linia serwisowa 0 800 DO W I LO
0 800 3 6 9 4 5 6
7
Wilo Polska Sp. z o.o., Al. Krakowska 38, Janki, 05-090 Raszyn
tel: 022 702 61 61, fax: 022 702 61 00,
infolinia: 0 801 369 456 (czyli 0 801 DO WILO)
www.wilo.pl, [email protected]
